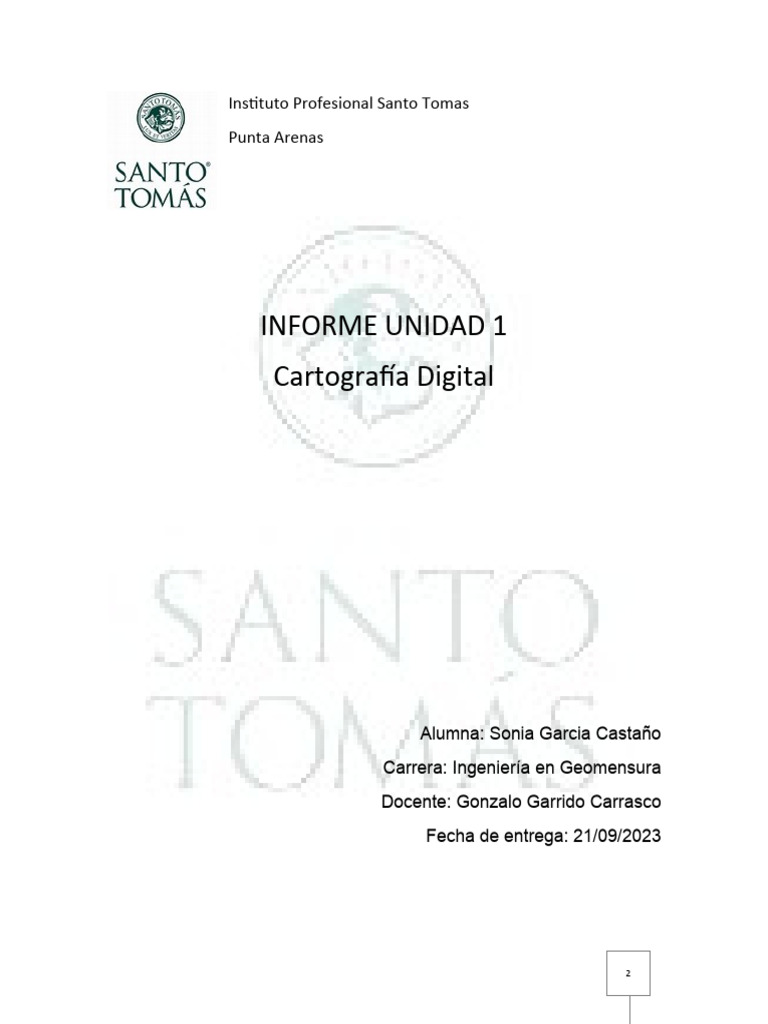

Instituto Profesional Santo Tomas

Punta Arenas

INFORME UNIDAD 1
Cartografía Digital

Alumna: Sonia Garcia Castaño

Carrera: Ingeniería en Geomensura
Docente: Gonzalo Garrido Carrasco
Fecha de entrega: 21/09/2023

2
INDICE
Introducción………………………………………………………………………...……3
Sistema de coordenadas…………………………………………………………...….4
UTM………………………………………………………………………………………5
LTM ………………………………………………………………………………….…..5
PTL……………………………………………………………………………………….6
Gauss Kruger…………………………………………………………………………...7
Coordenadas Geocéntricas…………………………………………………..……….8
Coordenadas Geográficas ……………………………………………..……………..8
Coordenadas Topográficas……………………………………………………………9
Datum Horizontales/Verticales………………………………………………………..9
Resolución de pixel……………………………………………………………………13
GSD……………………………………………………………………………………..14
Escala……………………………………………………………………………….…..16
Elaboración de modelos digitales de terreno DEM, DTM, DSM………………….16
Equipos e instrumental para cartografía y fotogrametría………………………….18
Conclusión………………………………………………………………………………22
Bibliografía………………………………………………………………………………23

2
INTRODUCCION
El presente informe está orientado a la compresión del uso y elaboración de la
cartografía digital teniendo en cuenta sus diferentes propósitos para cada una y
las aplicaciones que se utilizan para poder llevar a cabo una cartografía que sea
eficiente dependiendo del proyecto a realizar.
El tener la posibilidad de ubicar en papel en digital un lugar determinado y además
poder señalar ciertas características del terreno y de su entorno, ha llevado al
hombre a conocer casi en su totalidad los diferentes espacios geográficos de la
tierra. Para poder realizar estos trabajos es primordial conocer de ciertos
conceptos, elementos, tecnologías, entre otros. Como por ejemplo (sistemas de
coordenadas, tipos de elevación, levantamientos, escalas, instrumentos, etc.) Por
lo que este informe tiene la finalidad de entregar una introducción desde
conceptos generales para comprender la cartografía, tales como tipo de sistemas
de coordenadas, para que son utilizadas, cuales se utilizan. Que es un Datum, su
aplicación según escala.

2
¿Qué es el sistema de coordenadas?
Un sistema de coordenadas es un marco para definir las ubicaciones relativas de
los objetos en un área determinada; por ejemplo, un área en la superficie de la
tierra o la superficie de la tierra en su totalidad.

Sistemas de coordenadas Cartográficos empleados en Chile

El sistema de coordenadas UTM (Universal Transverse Mercator) es un sistema
de proyección cartográfico basado en cuadrículas con el cual se pueden
referenciar puntos sobre la superficie terrestre.
Fue creado por el ejército de los E.E.U.U. en 1947 y está basado en un modelo
elipsoidal de la Tierra (el elipsoide Internacional de referencia de Hayford); usado
normalmente desde su aparición no obstante hoy día está siendo sustituido por el
Elipsoide WGS84 para hacer este sistema compatible con el Sistema de
Posicionamiento Global GPS. Su unidad de medida básica es el metro.
 Las principales características de la proyección UTM son:
- Es una proyección cilíndrica: se proyecta el globo terráqueo sobre una superficie
cilíndrica.
- Es una proyección transversa: el eje del cilindro es coincidente con el eje
ecuatorial.
- Mantiene el valor de los ángulos.

2
  Las ventajas de este sistema son que:
- Los paralelos y meridianos se representan mediante líneas formando una
cuadrícula.
- Las distancias son fáciles de medir.
- Se conserva la forma de los accidentes geográficos para áreas pequeñas.
- Los rumbos y direcciones son fáciles de marcar.
Sus principales inconvenientes son:
- Las distancias se agrandan según nos separamos del punto de tangencia esfera-
cilindro en la dirección perpendicular al cilindro.
- La deformación es importante en latitudes elevadas.
- A diferentes latitudes, no hay proporción entre superficies.
- No se representan las zonas polares.
¿Qué es el Huso?
Para resolver el problema de la deformación de la proyección, se ha dividido la
superficie terrestre en 60 husos o zonas de 6 grados de longitud, resultando 60
proyecciones iguales con su respectivo meridiano central.
Los husos se numeran del 1 al 60 comenzando desde en antemeridiano de
Greenwich hacia el Este .Cada huso se divide en zonas que se denominan con
una letra mayúscula, siguiendo la dirección de Sura Norte, se empieza en la letra
C y finaliza en la X, no hay vocales ni las letras que puedan confundirse con un
número (B, O y P).
¿Cuáles son las coordenadas UTM?
Cada zona UTM, expresada por un número de huso (1-60) y una letra de zona (C-
X) se descompone en regiones rectangulares de 100 km de lado.
Los valores de las coordenadas UTM (X e Y) son siempre positivos; los ejes
cartesianos X e Y se establecen sobre el huso, siendo el eje X el ecuador y el eje
Y el meridiano.
Sistema de coordenadas LTM
La proyección LTM es una variante de la proyección UTM, “hereda” todas las
características de la misma, es: Cilíndrica, transversa, secante, conforme y
analítica. La proyección LTM es establecida aproximando el plano de la
proyección (cilindro) a la tangencia con el elipsoide de referencia por donde se

2
extiende el Meridiano Central y efectuando el cambio del Factor de Escala de
dicho Meridiano Central de la nueva Subzona a un valor que este comprendido
entre: 0,9996 < K0 < 1.
¿Qué es un PTL?
El PTL es el sistema de presentación, en un plano, de las posiciones de los pontos
de un levantamiento topográfico en cuanto a un origen de coordenadas
geodésicas conocidas. En este sistema, todos los ángulos y distancias de las
operaciones topográficas obtenidos desde los puntos del levantamiento
topográfico, son tenidos como proyectados en real grandeza sobre un plan
tangente a la superficie de referencia (elipsoide de referencia) del sistema
geodésico adoptado, en el origen, donde las coordenadas geodésicas son
conocidas.
Es decir que hay una coincidencia de la superficie de referencia con el plan
tangente al mismo origen del sistema, donde no se lleva en cuenta la curvatura
terrestre. Esta abstracción solo es válida para levantamientos topográficos
realizados en áreas relativamente pequeñas de superficie terrestre, desde que los
errores obtenidos desde esta hipótesis no superen los errores originados para los
puntos obtenidos desde operaciones topográficas de posicionamiento.

Vista de perfil del Plano Topográfico Local

2
Gauss-Krüger
Gauss-Krüger también se conoce como una versión elipsoidal de la proyección
transversa de Mercator porque se parece a la proyección de Mercator, salvo que,
en el caso de Gauss-Krüger, el cilindro toca la esfera o el elipsoide a lo largo de un
meridiano en lugar de a lo largo del ecuador. El resultado es una proyección
conforme que no mantiene direcciones fieles. El meridiano central debe situarse
en el centro de la región de interés. De esta manera se minimiza la distorsión de
las propiedades de esa región. La proyección es la idónea para áreas norte-sur.
La versión esférica de la proyección fue presentada por Johann H. Lambert en
1772. Las primeras fórmulas con corrección elipsoidal fueron desarrolladas por
Carl F. Gauss en 1822. El nombre Gauss-Krüger hace referencia al formato
elipsoidal que reevaluó Louis Krüger en 1912. El sistema de coordenadas de
Gauss-Krüger, así como el sistema de coordenadas de la proyección universal
transversa de Mercator (UTM), se basan en esta proyección, mientas que el
sistema de coordenadas State Plane lo utiliza para todas las zonas norte-sur.
Diversos países utilizan esta proyección para sus mapas topográficos y sistemas
de coordenadas a gran escala. Está disponible en ArcGIS Pro 1.0 y versiones
posteriores y en ArcGIS Desktop 8.0 y versiones posteriores.

Se muestra la proyección de mapa de Gauss-Krüger centrada en Greenwich.

2
Al aplicar esta proyección en las cartas topografías, los meridianos tiene una
suave curvatura por su convergencia en los polos, que se acentúan a medida que
aumentan las latitudes; los paralelos también tienen curvatura que se acentúan a
medida que aumentan su cercanía con los Polos. De esta manera los canevases
de esta proyección no son rectangulares como en la proyección de Mercator, sino
que se adaptan a la forma de un trapecio.
Sistemas de coordenadas geocéntricas: no es un sistema de coordenadas
planas basado en una proyección cartográfica. Es un sistema de coordenadas
geográficas en el que la Tierra se representa como una esfera o un esferoide en
un sistema XYZ dextrógiro (cartesiano 3D) medido desde el centro de la Tierra.
El eje X señala al meridiano 0 de Greenwich, el eje Y señala a 90° en el plano
ecuatorial y el eje Z señala en la dirección del Polo Norte.

Sistema de coordenadas geográficas: (GCS) se utiliza una superficie esférica

de tres dimensiones para definir ubicaciones en la Tierra. Con frecuencia, a los
GCS, Geographic Coordinate System (sistema de coordenadas geográficas) se
los llama incorrectamente datum, pero un datum es solo una parte de un GCS. Un
GCS incluye una unidad angular de medida, un meridiano base y un datum
(basado en un esferoide).
Para hacer referencia a un punto se utilizan sus valores de latitud y longitud. La
longitud y la latitud son ángulos medidos desde el centro de la Tierra hasta un
punto de la superficie de la Tierra. Los ángulos se suelen medir en grados (o en
grados centesimales). En la siguiente ilustración se muestra el mundo como un
globo con valores de longitud y latitud.

2
Sistema de coordenadas topográficas: Es un sistema de coordenadas
cartesianas rectangulares en el cual el eje de las ordenadas representa el eje
Norte-Sur y el eje de las abscisas representa el eje Este-Oeste.

Sistema de coordenadas topográficas.

DATUM HORIZONTAL Y VERTICAL

Un datum geodésico es una referencia de las medidas tomadas. En geodesia un
datum es un conjunto de puntos de referencia en la superficie terrestre con los
cuales las medidas de la posición son tomadas y un modelo asociado de la forma
de la tierra (elipsoide de referencia) para definir el sistema de coordenadas
geográfico. Un datum horizontal describe un punto sobre la superficie terrestre. Un
datum vertical mide elevaciones o profundidades. En ingeniería y drafting, un
datum es un punto de referencia, superficie o ejes sobre un objeto con los cuales
las medidas son tomadas.
Los datum más comunes en las diferentes zonas geográficas son los siguientes:
o América del Norte: NAD27, NAD83 y WGS84
o Argentina: Campo Inchauspe
o Chile: PSAD56, SAD69, WGS84, SIRGAS
o Brasil: SAD 69/IBGE
o Colombia: MAGNA-SIRGAS13 (actualización 2020 14)
o Sudamérica: PSAD 56 y WGS84
o España: ED50, desde el 2007 el ETRS89en toda Europa.

2
Actualmente el datum vertical de Chile, lo establece el SHOA según los
mareógrafos de Arica, Antofagasta, Valparaíso, Talcahuano, Puerto Montt y Punta
Arenas; la densificación de las líneas de nivelación a partir del dato de estos
mareógrafos lo realiza el IGM.
El concepto de límite de percepción visual representa la mínima separación entre
dos elementos en el mapa para que el ojo los perciba como distintos.
Fisiológicamente esta magnitud es 0.2 mm. De esta manera, en un mapa a escala
1:5.000, no serían representables todos aquellos elementos que tuvieran una
dimensión inferior a 1 metro o deberían juntarse aquellas líneas separadas por
una magnitud inferior. En este último sentido, la escala está explicitando el grado
de precisión de los datos, si se hiciese un mapa directamente a escala 1:50.000,
los métodos de adquisición de los datos deberían asegurar una precisión mínima
de 1 metro en el posicionamiento y medida de los elementos del mapa (Palomar
Vázquez, 2009). Las precisiones asociadas según escala respectiva de trabajo se
muestran en la tabla siguiente:

Precisiones de escalas respecto del tipo de trabajo.

Este tipo de precisión se suele centrar en mapas analógicos, aunque se usa para
analizar de forma rápida precisiones a priori en mediciones GNSS, en función de
la instrumentación y proyecto a desarrollar.
El Datum sirve para hacer que un Sistema de Coordenadas Geográficas
represente fielmente la superficie de la Tierra y salve las irregularidades de la

2
misma, ya que esta no es esférica. Aunque existe un Datum global, cada
continente o país ha definido su propio Datum para adaptar mejor el Sistema de
Coordenadas Geográficas a su superficie. Por tanto, las coordenadas geográficas
no suelen ser universales, sino que son relativas al Datum de referencia elegido.
De esta manera, un mismo punto se expresa con coordenadas geográficas
diferentes en función del Datum seleccionado.
Técnicamente, el Datum es
1) un conjunto de puntos de referencia en la superficie terrestre con los cuales las
medidas de la posición son tomadas.
2) un modelo asociado de la forma de la tierra (elipsoide de referencia).
Si comparamos ambas representaciones con la representación real de la
superficie terrestre observamos cómo en ciertas ocasiones queda el geoide por
encima del elipsoide y en otras ocasiones a la inversa.

Geoide, elipsoide y superficie terrestre (Imagen de Ignacio Alonso Fernández-

Coppel)
Datum: se define como el punto tangente al elipsoide y al geoide, donde ambos
son coincidentes. Definido el Datum, ya se puede elaborar la cartografía de cada
lugar, pues gracias a él se consiguen unos parámetros de referencia que
relacionan el punto origen del geoide y del elipsoide con su localización geográfica
(coordenadas geográficas), así como la dirección del sistema.

2
Datum PSAD-56 Datum Provisorio Sudamericano del año 1956 (PSAD-56)
utilizado para la Cartografía Regular a escalas 1:50.000 y 1:100.000 del país. Su
punto de origen se encuentra en La Canoa, Venezuela, utiliza el elipsoide de
referencia internacional 1924 (Hayford) [a = 6378388;1/f = 1/297]. Cubre a Chile
en el rango de coordenadas de 17°30´- 43°30´ de latitud Sur. Se aplica además en
Ecuador, Perú y Bolivia. Desviación del geocentro: ΔX=-288 m, ΔY= 175 m, ΔZ=-
376 m.
Datum SAD-69 Datum Geodésico Sudamericano (Chuá - Brasil) del año 1969
(SAD-69) empleado para la elaboración de la Cartografía Regular 1:50.000 de la
zona austral y la cubierta Cartográfica Nacional a escala 1:25.000 del país. Su
punto de origen está ubicado en Chuá, Brasil, su elipse de referencia corresponde
al Sudamericano 1969 [a = 6378160; 1/ f = 1/298.25].Es empleado desde los
43°30´ a los 56° latitud sur, correspondiente a la zona sur austral de Chile. Su área
de aplicación corresponde a América del Sur. Desviación del geocentro: ΔX =-57
m, ΔY=1 m, ΔZ =-41 m.
Se detalla a continuación una tabla con los sistemas de referencia empleados
actualmente en Chile:

Según la tabla, actualmente en Chile, solo se recomienda emplear SIRGAS, ya

que los anteriores son datums clásicos de precisión y exactitud heterogénea y
directamente incompatibles con mediciones GNSS o GPS, sin asumir
transformaciones cuyas precisiones limitan la escala de trabajo.
Recomendaciones de tipos de coordenadas a utilizar, dependiendo de cada caso
u objetivo del trabajo.

2
RESOLUCIÓN DE PÍXEL
- Tamaño de píxel de los datos ráster y de imagen
El nivel de detalle (de objetos y fenómenos) representado por una imagen suele
depender del tamaño de píxel (celda), o de la resolución espacial, de la imagen. El
píxel debe ser lo suficientemente pequeño como para capturar el detalle requerido,
pero lo bastante grande como para facilitar la eficiencia de almacenamiento y
análisis del equipo. Es posible representar más objetos en el suelo, objetos más
pequeños o mayor detalle en la extensión de las entidades de suelo mediante una
imagen con un tamaño de píxel más pequeño. Sin embargo, los tamaños de píxel
más pequeños dan como resultado datasets ráster más grandes para representar
un área completa. Esto requiere un espacio de almacenamiento mayor, que a
menudo resulta en un tiempo de procesamiento más largo.

Los tamaños de píxel pequeños se comparan con tamaños de píxel grandes.

Al elegir un tamaño de píxel adecuado, equilibre la resolución espacial deseada

basándose en la unidad de representación cartográfica mínima de las entidades
de suelo que necesita analizar, con requisitos prácticos para agilizar la
visualización, el tiempo de procesamiento y el almacenamiento. Esencialmente, en
un SIG, los resultados son tan exactos como el dataset menos exacto. Si utiliza un

2
dataset clasificado derivado de imágenes de satélite con resolución de 30 metros,
es posible que no sea necesario utilizar un modelo digital de elevación (DEM) u
otros datos secundarios con una resolución más alta, como 10 metros. Cuanto
más homogénea sea un área para las variables críticas, como topografía y
cobertura de suelo, mayor será el tamaño de celda sin afectar a la exactitud.
Determinar un tamaño de píxel adecuado es tan importante a la hora de planificar
una aplicación basada en la teledetección como determinar los datasets que se
van a obtener. Un dataset de imagen se puede remuestrear para tener un tamaño
de píxel más grande; sin embargo, el remuestreo de una imagen para que tenga
un tamaño de píxel más pequeño no produce un mayor detalle. Puede almacenar
una copia de los datos en su tamaño de píxel más pequeño y preciso mientras los
remuestrea para que coincidan con el tamaño de píxel más grande y menos
exacto. Esto puede aumentar la velocidad de procesamiento de análisis.
Tener en cuenta lo siguiente al especificar el tamaño de píxel:
o La resolución espacial de los datos de entrada.
o La aplicación y el análisis que se van a realizar según la unidad de
representación cartográfica mínima.
o El tamaño de la base de datos resultante en comparación con la capacidad
del disco.
o El tiempo de respuesta.

GSD (El tamaño de pixel en el terreno):

es la distancia entre dos centros de pixeles consecutivos medidos sobre el terreno.
A mayor valor del tamaño de pixel en el terreno (GSD) de la imagen, menor es la
resolución espacial de la imagen y menos visibles son los detalles. El tamaño de
pixel en el terreno (GSD) se relaciona con la altura del vuelo: a mayor altitud del
vuelo, mayor es el valor del GSD.
Ejemplo:
- Un tamaño de pixel en el terreno (GSD) de 5 cm significa que un pixel de la
imagen representa 5 cm lineales sobre el terreno, y una superficie de 25 cm
(5*5=15 cm2).
- Un tamaño de pixel en el terreno (GSD) de 10 m significa que un pixel de la
imagen representa 10 m lineales sobre el terreno y una superficie de 100 (10*10 =
100) m2.

2
El tamaño de píxel o resolución espacial:
Es el que determina las dimensiones de las celdas del ráster a emplear, convertir
o remuestrear. Accediendo a los atributos de tu ráster puedes identificar el tamaño
de celda medido, comúnmente, expresado en metros. En otras ocasiones podrás
encontrar las dimensiones referidas a arcos de minutos y segundos que podrás
transformar a metros rápidamente para ver su equivalencia.
En la designación o trabajo de un tamaño de un píxel hay que tener en cuenta
aspectos como la escala, la altura o la resolución limitante de otros datos
involucrados. Aunque siempre se tiende a buscar la resolución más fina no
siempre es necesario y adecuado. Peores resoluciones pueden darnos mejores
resultados. Aquí tienes algunos casos que requieren de la identificación de
tamaños de pixel y los aspectos clave a tener en cuenta.
Aunque estés obsesionado con conseguir archivos de resoluciones finas de píxel,
es muy probable que no te estés dando cuenta de que no las necesitas. Esto es
muy recurrente, por ejemplo, a la hora de buscar imágenes aéreas, desechando
recursos de peor resolución que podrían ofrecerte mejores resultados. El objetivo
final de tus datos determinará en cierto modo el tamaño de pixel que debes
manejar. ¿Realmente necesitas un tamaño tan fino para mostrar una imagen tan
amplia?

2
ESCALA
La escala es la relación matemática entre la dimensión de un elemento en la tierra
y su representación en un plano. Esto se puede definir como el número de veces
que la realidad del terreno ha sido reducida o ampliada.
La representación en una carta, mapa o plano lleva implícita una reducción de la
realidad, debido a que no es posible confeccionar una carta o plano con las
dimensiones reales del terreno que se quiera representar. Es por esto, que el
manejo de la cartografía requiere necesariamente del conocimiento de las
proporciones exactas entre la realidad y la representación.
MODELOS DIGITALES
Modelo Digital de Superficie (DSM): representa las elevaciones sobre el nivel del
mar de las superficies reflectantes de árboles, edificios y otras características
elevadas sobre la «Tierra desnuda». En un sistema LiDAR (Light Detection and
Ranging), los pulsos de luz viajan al suelo. Cuando el pulso de luz rebota de su
objetivo y regresa al sensor, da el rango (una distancia variable) a la Tierra. Por lo
tanto, este sistema se ganó su nombre de LIDAR.
Un DSM es útil en modelado 3D para telecomunicaciones, planificación urbana y
aviación. Debido a que los objetos se extruyen de la Tierra, esto es
particularmente útil en estos ejemplos:
-Zona de aproximación a pista de aterrizaje invadida. En la aviación, los DSM
pueden determinar las obstrucciones de la pista en la zona de aproximación.
-Manejo de la vegetación. A lo largo de una línea de transmisión, los DSM pueden
ver dónde y cuánta vegetación está invadiendo.
-Obstrucción de la vista. Los planificadores urbanos usan el DSM para verificar
cómo un edificio propuesto afectaría el punto de vista de los residentes y
negocios.

2
 DSM incluye la vegetación presente en el suelo.
Modelo Digital de Elevación (DEM):
Es una matriz de celdas de tierra desnuda referida a un dato vertical. Cuando se
filtra puntos no terrestres como puentes y carreteras, se obtiene un modelo de
elevación digital suave. Los edificios construidos (líneas eléctricas, edificios y
torres) y naturales (árboles y otros tipos de vegetación) no están incluidos en un
DEM.
Cuando se anula la vegetación y las características creadas por el hombre a partir
de los datos de elevación, se genera un DEM. Un modelo de elevación de tierra
desnuda es particularmente útil en hidrología, suelos y planificación territorial.
-Modelización hidrológica. Los hidrólogos usan DEMs para delinear cuencas
hidrográficas, calcular la acumulación de flujo y la dirección del flujo.
-Estabilidad del terreno. Las áreas propensas a las avalanchas son áreas de alta
pendiente con escasa vegetación. Esto es útil cuando se planea una autopista o
una subdivisión residencial.
-Mapeo de suelos. Los DEMs ayudan a mapear los suelos que son una función de
elevación (así como geología, tiempo y clima).

2
 Modelo de elevación digital.
Modelo Digital de Terreno (DTM):
Puede describirse como una representación tridimensional de una superficie del
terreno consistente en coordenadas X, Y, Z almacenadas en forma digital. Incluye
no sólo alturas y elevaciones, sino también otros elementos geográficos y
características naturales como ríos, líneas de crestas, etc. Un DTM es
efectivamente un DEM que se ha incrementado con elementos tales como líneas
de ruptura y observaciones que no son los datos originales para corregir los
artefactos producidos utilizando sólo los datos originales.

Modelo Digital de Terreno.

EQUIPOS E INSTRUMENTOS NECESARIOS PARA TRABAJOS DE

CARTOGRAFÍAS Y FOTOGRAMETRÍAS
El levantamiento topográfico logró innovarse desde la llegada de lae stación total.
Gracias a esta herramienta electro-óptica, es posible obtener información precisa
sobre distancias y ángulos de una forma sencilla.

2
1. Medir la distancia de inclinación y los ángulos horizontales/ verticales de un
objeto.
2. Determinar la posición y altura de un punto del terreno.
3. Almacenar la información recogida en su microprocesador para descargarla a
un ordenador y procesarla posteriormente.
Un sistema de referencia geodésico es un recurso matemático que permite
asignar coordenadas a puntos sobre la superficie terrestre. Son utilizados en
geodesia, navegación, cartografía y sistemas globales de navegación por satélite
para la correcta georreferenciación de elementos en la superficie terrestre.
GPS: Este es un equipo profesional de posicionamiento satelital que permite
determinar la posición de un objeto o una persona con una alta precisión.
Por esta razón este aparato se ha convertido en un instrumento esencial para la
topografía, dado que aumenta considerablemente la productividad. Al proporcionar
datos topográficos precisos y fiables, la recopilación de información se consigue
mucho más rápido que con las técnicas convencionales de topografía, ya que
reduce la cantidad de equipos a utilizar, así como la mano de obra.
Los drones topográficos generan orto mosaicos de alta resolución y modelos 3D
detallados de áreas donde hay datos disponibles de baja calidad, desactualizados
o incluso sin datos. De este modo, permiten producir mapas catastrales de alta
precisión de forma rápida y sencilla, incluso en entornos complejos o de difícil
acceso. Los topógrafos también pueden extraer características de las imágenes,
como señales, aceras, marcadores de carreteras, hidrantes y desagües.
LIDAR es el acrónimo de Light Detection and Ranging, es decir, detección por luz
y distancia. Se trata de un sistema láser que permite medir la distancia entre el
punto de emisión de ese láser hasta un objeto o superficie. El tiempo que tarda
ese láser en llegar a su objetivo y volver del mismo, es lo que nos dice la distancia
entre los dos puntos. El resultado es que se puede obtener un mapa en 3D de alta
resolución para conocer el terreno en cuestión.
LIDAR topográfico: se puede utilizar para derivar modelos de superficie para
usar en varias aplicaciones como silvicultura, hidrología, geomorfología,
planificación urbana, ecología del paisaje, ingeniería costera, evaluaciones de
relevamiento topográfico y cálculos volumétricos.
LIDAR batimétrico: es un tipo de adquisición aerotransportada que penetra en el
agua. La mayoría de sistemas LIDAR batimétricos recopilan simultáneamente la
profundidad del agua y la elevación, que proporciona un relevamiento topográfico
LIDAR aerotransportado de la interfaz tierra-agua. Con un relevamiento

2
topográfico LIDAR batimétrico, la luz infrarroja (sistema láser tradicional) se refleja
de vuelta al avión desde la superficie del agua y de la tierra, mientras que el láser
verde adicional viaja a través de la columna de agua. Se utilizan análisis de los
dos pulsos distintos para establecer las profundidades del agua y las elevaciones
de la costa. La información batimétrica es muy importante cercade las líneas
costeras, en puertos y cerca de playas y riberas. La información batimétrica
también se utiliza para ubicar objetos en el suelo oceánico.
LIDAR terrestre: Hay dos tipos principales de LIDAR terrestre: móvil y estático.
En el caso de la adquisición móvil, el sistema LIDAR se monta en un vehículo en
movimiento. En el caso de la adquisición estática, el sistema LIDAR normalmente
se monta en un trípode o dispositivo estacionario. Ambos sensores LIDAR
consisten de láser seguros para los ojos.
- El LIDAR terrestre recopila puntos muy densos y altamente exactos, que
permiten la identificación precisa de los objetos. Estas nubes de punto densas se
pueden utilizar para administrar instalaciones, realizar relevamientos topográficos
de carreteras y vías férreas, e incluso crear modelos de ciudades en 3D para
espacios en el exterior y en el interior, para mencionar algunos ejemplos.
LIDAR móvil es el conjunto de nubes de punto LIDAR desde una plataforma en
movimiento. Los sistemas LIDAR móviles pueden incluir cualquier número de
sensores LIDAR montados en un vehículo en movimiento. Estos sistemas se
pueden montar en vehículos, trenes e incluso en barcos. Los sistemas móviles
normalmente consisten de sensor LIDAR, cámaras, GPS (Sistema de
posicionamiento global) y un INS (sistema de navegación inerte), al igual que con
los sistemas LIDAR aerotransportados.

2
 Los datos LIDAR móviles se pueden utilizar para analizar infraestructura de
carreteras y ubicar alambres aerotransportados que se superpongan, postes de
luz y rótulos de carretera cerca de carreteras o vías férreas
PROCESAMIENTO DIGITAL DE IMÁGENES PARA LA ELABORACIÓN DE
CARTOGRAFÍA DIGITAL
- Corrección: Los equipos empleados para recoger las imágenes pueden
incorporar errores, ruido, o distorsiones. Eliminar o tratar estas para que su
efecto sea menor es un proceso previo que en la mayoría de los casos es
un requerimiento imprescindible antes del análisis.
- Mejora: La mejora es el paso siguiente a la corrección. Una vez que las
imágenes se han corregido, la información que contienen puede hacerse
más explícita a través de distintos tipos de modificaciones. En el análisis
visual, la mejora de una imagen hace que sea más sencillo percibir el
contenido de esta y darle un uso directo. Las características o la forma de
esa carretera de la que hablábamos pueden verse más claramente. Cuando
estos procesos de identificación de elementos y características se realizan
no de forma manual, sino automática, también es importante una
preparación de las imágenes para mejorarlas de cara a este proceso.
Mejorando una imagen, mejoramos también la capacidad de esos
algoritmos de «ver» la información que pretendemos obtener, de un modo
muy similar a como sucede con un observador humano.
- Extracción de información: Los valores de las distintas bandas de una
imagen pueden emplearse para derivar otros nuevos, tales como variables
de tipo físico o pertenencia a clases predefinidas que pueden identificar los
elementos presentes sobre el terreno. Estos procesos implican una
interpretación de la imagen en cuestión.

2
CONCLUSION
Al finalizar el informe de investigación, podemos entregar una información mas
detallada de conceptos y así poder identificar los distintos sistemas de
coordenadas o de referencias, los cuales nos otorgan o permitirán entender o
desarrollar las funciones para que será útil la cartografía o la fotogrametría digital
en las labores de la geomensura y también definir que tipo de imagen debemos
utilizar para un mejor levantamiento, entendiendo el uso de su escala según la
naturaleza del proyecto y que instrumento es el adecuado para dicha función.
De igual forma se espera que este trabajo otorgue las herramientas para un
estudio más analítico y que pueda ser útil de modo a ayudar para ejecutar
cartografía, georreferenciación, levantamientos topográficos, entre otros.

2
Bibliografía
https://www.ibm.com/https://riunet.upv.es/bitstream/handle/10251/10772/Coordenadas
%20UTM

https://www.certicalia.com/blog/que-son-las-coordenadas-utm

https://www.isprs.org/proceedings/2005/semana_geomatica05/front/abstracts/dimarts8/G03

https://astrogeomatics.com/wp-content/uploads/2020/04/RESUMEN-LTM-PTL_v2

https://pro.arcgis.com/es/pro-app/2.8/help/mapping/properties/gauss-kruger.htm

https://desktop.arcgis.com/es/arcmap/10.7/map/projections/geocentric-coordinate-system.htm

https://www.udocz.com/apuntes/54077/coordenadas-topograficas-original-pdf

https://www.biblioteca.digital.gob.clhttps://www.igac.gov.co/http://www.gisandbeers.com/
como-definir-el-tamano-de-pixel-mas-adecuado-para-un-raster/

https://revistamarina.cl/es/articulo/tecnicas-de-procesamiento-digital-de-imagenes

https://acolita.com/diferencias-dsm-dem-dtm/

https://www.nobbot.com/futuro/tecnologia-lidar/

https://wingtra.com/es/topografia-sig/
