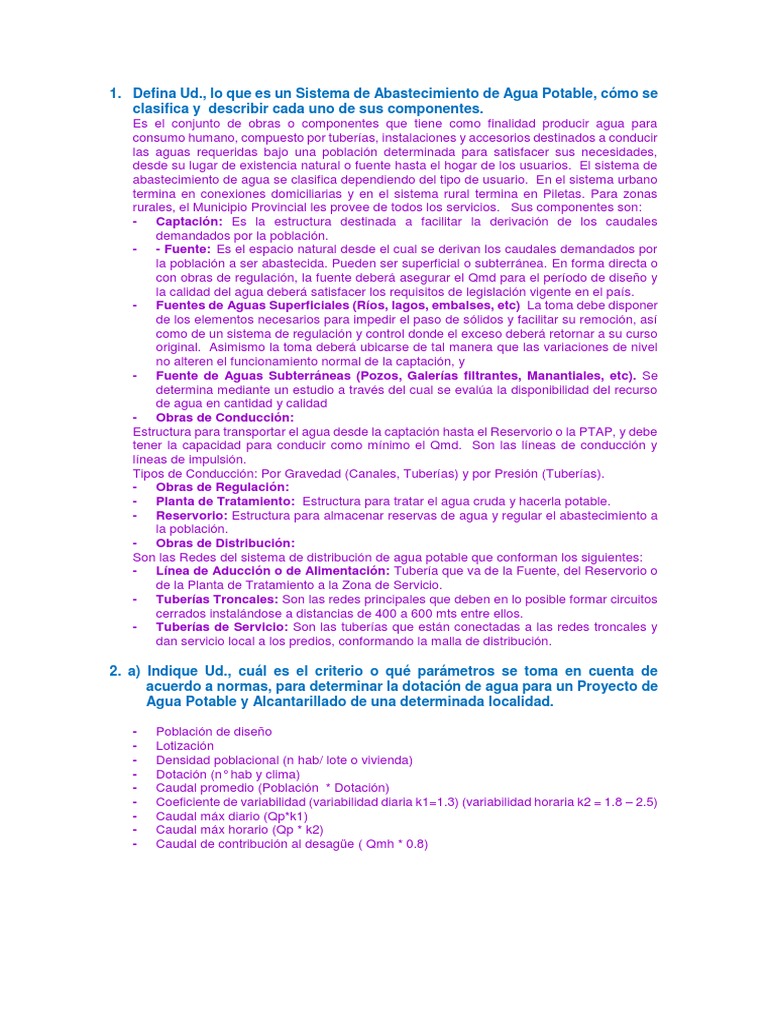

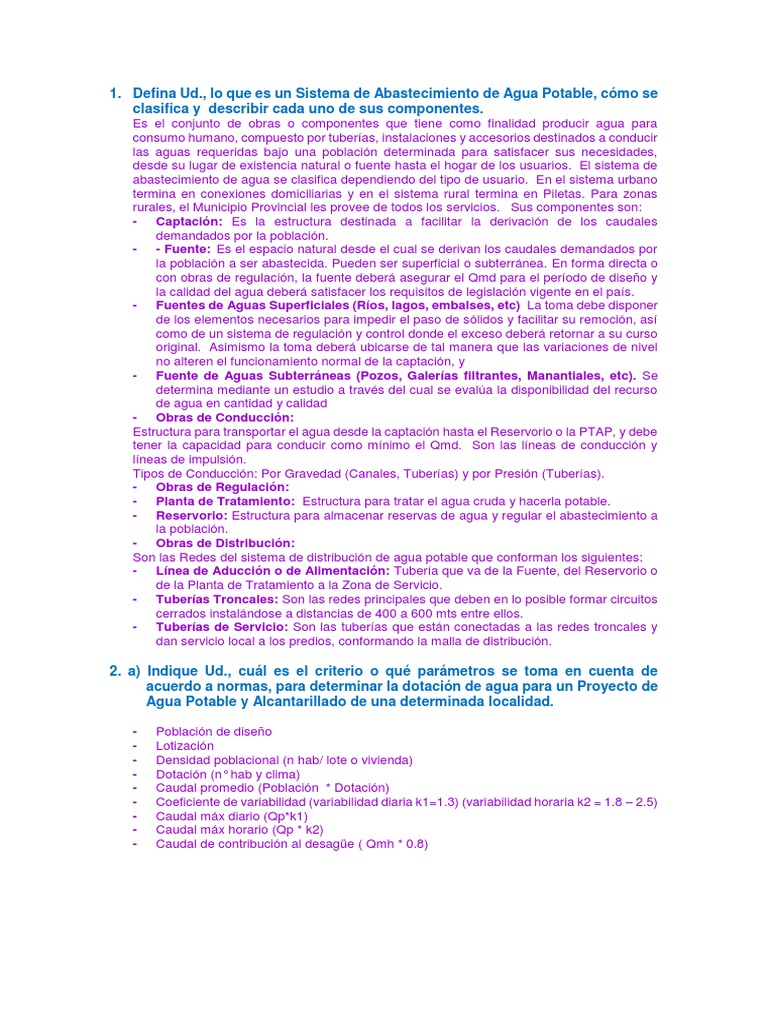

1. Defina Ud.

, lo que es un Sistema de Abastecimiento de Agua Potable, cómo se

clasifica y describir cada uno de sus componentes.
Es el conjunto de obras o componentes que tiene como finalidad producir agua para
consumo humano, compuesto por tuberías, instalaciones y accesorios destinados a conducir
las aguas requeridas bajo una población determinada para satisfacer sus necesidades,
desde su lugar de existencia natural o fuente hasta el hogar de los usuarios. El sistema de
abastecimiento de agua se clasifica dependiendo del tipo de usuario. En el sistema urbano
termina en conexiones domiciliarias y en el sistema rural termina en Piletas. Para zonas
rurales, el Municipio Provincial les provee de todos los servicios. Sus componentes son:
- Captación: Es la estructura destinada a facilitar la derivación de los caudales
demandados por la población.
- - Fuente: Es el espacio natural desde el cual se derivan los caudales demandados por
la población a ser abastecida. Pueden ser superficial o subterránea. En forma directa o
con obras de regulación, la fuente deberá asegurar el Qmd para el período de diseño y
la calidad del agua deberá satisfacer los requisitos de legislación vigente en el país.
- Fuentes de Aguas Superficiales (Ríos, lagos, embalses, etc) La toma debe disponer
de los elementos necesarios para impedir el paso de sólidos y facilitar su remoción, así
como de un sistema de regulación y control donde el exceso deberá retornar a su curso
original. Asimismo la toma deberá ubicarse de tal manera que las variaciones de nivel
no alteren el funcionamiento normal de la captación, y
- Fuente de Aguas Subterráneas (Pozos, Galerías filtrantes, Manantiales, etc). Se
determina mediante un estudio a través del cual se evalúa la disponibilidad del recurso
de agua en cantidad y calidad
- Obras de Conducción:
Estructura para transportar el agua desde la captación hasta el Reservorio o la PTAP, y debe
tener la capacidad para conducir como mínimo el Qmd. Son las líneas de conducción y
líneas de impulsión.
Tipos de Conducción: Por Gravedad (Canales, Tuberías) y por Presión (Tuberías).
- Obras de Regulación:
- Planta de Tratamiento: Estructura para tratar el agua cruda y hacerla potable.
- Reservorio: Estructura para almacenar reservas de agua y regular el abastecimiento a
la población.
- Obras de Distribución:
Son las Redes del sistema de distribución de agua potable que conforman los siguientes:
- Línea de Aducción o de Alimentación: Tubería que va de la Fuente, del Reservorio o
de la Planta de Tratamiento a la Zona de Servicio.
- Tuberías Troncales: Son las redes principales que deben en lo posible formar circuitos
cerrados instalándose a distancias de 400 a 600 mts entre ellos.
- Tuberías de Servicio: Son las tuberías que están conectadas a las redes troncales y
dan servicio local a los predios, conformando la malla de distribución.

2. a) Indique Ud., cuál es el criterio o qué parámetros se toma en cuenta de

acuerdo a normas, para determinar la dotación de agua para un Proyecto de
Agua Potable y Alcantarillado de una determinada localidad.

- Población de diseño
- Lotización
- Densidad poblacional (n hab/ lote o vivienda)
- Dotación (n° hab y clima)
- Caudal promedio (Población * Dotación)
- Coeficiente de variabilidad (variabilidad diaria k1=1.3) (variabilidad horaria k2 = 1.8 – 2.5)
- Caudal máx diario (Qp*k1)
- Caudal máx horario (Qp * k2)
- Caudal de contribución al desagüe ( Qmh * 0.8)
3. a) La predicción de crecimiento de población deberá estar perfectamente
justificada de acuerdo con las características de la ciudad, sus factores
socioeconómicos y su tendencia de desarrollo. En ese sentido, cuáles son
los períodos de diseño recomendables de las etapas constructivas.

Poblaciones de 2,000 a 20,000 …………. PD mín. : 15 años

Poblaciones mayores de 20,000 ……….. PD mín. : 10 años
Fuentes Superficiales ………………..….. PD mín. : 20 - 30 años
Fuentes Subterráneas………………..….. PD mín. : 20 - 30 años
Captación ……………….……………..….. PD mín. : 20 - 40 años
Estación de Bombeo
Estructura ……………………………..….. PD mín. : 20 - 25 años
Equipamiento ………..………………..….. PD mín. : 10 - 15 años
Líneas de Impulsión y Aducción ….…….. PD mín. : 20 - 40 años
Plantas de Tratamiento ………………….. PD mín. : 10 - 15 años
Reservorios ……………………………….. PD mín. : 30 - 40 años
Red de Distribución …………………..….. PD mín. : 20 años

b) Teniendo en cuenta que existe un método de cálculo poblacional que

depende del criterio que desarrollan determinados Proyectos de Agua
Potable y Alcantarillado Indicar el concepto del Cálculo Poblacional
mediante el método Racional.

Se hace un estudio socio – económico del lugar donde se toma en cuenta el crecimiento
vegetativo que está en función de los nacimientos, defunciones, inmigraciones,
emigraciones y población flotante: P=(N + I)–(D + E) + Pf

c) En un Sistema de Almacenamiento de agua potable o Reservorio, indicar la

finalidad principal y describir las Funciones que debe cumplir para que
funcione el sistema hidráulico.

FINALIDAD: Son estructuras destinadas a almacenar parte de los volúmenes

requeridos por la Población a fin de garantizar su entrega fija y permanente.

FUNCIÓN: Suministrar agua para consumo humano a las redes de distribución,

con las presiones de servicio adecuadas y en cantidad necesaria que permita
compensar las variaciones de la demanda.

d) Asimismo, describir brevemente los volúmenes que debe considerar para

determinar la Capacidad necesaria de almacenamiento de un Reservorio.

Estas estructuras deberán asegurar la

Capacidad de Regulación: Sera calculado con el diagrama masa
correspondiente a las variaciones horarias de la demanda
un volumen para incendio: Como reserva en caso de incendios
un Volumen de Reserva adicional: Se deberá justificar un volumen de reserva
adicional.

4. Describir cada uno de los componentes de un Sistema de Alcantarillado. Esquematizar los

sistemas de Abastecimiento de Agua y Alcantarillado.
………………………………………………………………………….. (3 ptos.)
Componentes de un Sistema de Alcantarillado
Alcantarillado de servicio local: Es el que está conformado por las Tuberías que reciben
conexiones prediales, sólo hasta tuberías de 16”. Ømín.= 8”, en algunos casos Ømín 6”.
 Colectores: Conformado por Tuberías que reciben las descargas de aguas servidas por el
alcantarillado de servicio local. En los colectores no se empalman conexiones prediales.
Emisores: Es el que está conformado por las Tuberías conductoras de las aguas servidas
hasta la disposición final o hasta la instalación de tratamiento.
Buzones: Son las Cámaras de Inspección que se ubican al inicio de un tramo colector, en
la intersección de tuberías, en los cambios de: dirección, diámetro, pendientes y material de
tubería.
Estaciones de Bombeo de Aguas Residuales: Son las Cámaras de recolección de las
aguas residuales provenientes de los colectores principales, desde la cual son impulsadas
hacia cotas superiores para continuar su curso por gravedad o destinadas hacia una Planta
de Tratamiento.
Planta de Tratamiento: Es la Infraestructura que recibe las aguas residuales y desarrolla
un tratamiento de descontaminación antes de su vertido a cuerpos receptores como
disposición final.
Disposición Final: Son los cuerpos receptores de las aguas residuales tratadas que pueden
ser reutilizadas en riego de cultivos de tallo alto o su descarga a cursos de drenaje, ríos, etc.
o descarga directa al mar.

5. a) Indique Ud., cuál es el criterio o qué parámetros se toma en cuenta de acuerdo a normas,
para determinar la
respectiva dotación de agua para un Proyecto de Agua Potable y Alcantarillado de una
localidad.
Los parámetros que se toman en cuenta son los datos de Cálculo Poblacional y el clima
según la ubicación de la localidad.
b) Teniendo en cuenta que existe un método de cálculo poblacional que depende del criterio
que desarrollan determinados Proyectos de Agua Potable y Alcantarillado Indicar el
concepto del Cálculo Poblacional mediante el método Racional

Se hace un estudio socio – económico del lugar donde se toma en cuenta el crecimiento
vegetativo que está en función de los nacimientos, defunciones, inmigraciones,
emigraciones y población flotante: P=(N + I)–(D + E) + Pf
6. Qué método de cálculo poblacional se emplea cuando la Población se encuentra en franco
crecimiento. Y en qué casos es apropiado aplicar el Método Geométrico. (1 pto.)
Cuando la población está en el período de franco crecimiento: Métodos Aritmético.
Método Geométrico: Cuando la población está en el período de iniciación o período de
saturación.

7. Para un sistema de abastecimiento de agua potable, que consideraciones previas se tiene

que tener para definir la fuente de abastecimiento y como se clasifica el sistema de
distribución en las redes de agua potable.

- Se debe tener en cuenta dos estudios preliminares: Prueba de calidad (tiene que tener
valores máximos o límites máximos permisibles en cantidad) y prueba de cantidad
(aquel caudal que pasa por la fuente se calcula en la época de estiaje)
- Qpee >> Qmd
- El agua tiene que cumplir las consideraciones de la clase
Indicar que representa los coeficientes de variabilidad en nuestro medio y que orden de
porcentaje se encuentra, indicar que parámetros básicos de diseño repercute su aplicación.

- Los coeficientes de variabilidad representa el incremento en una determinada época del

año en referencia a otras épocas del año, así también el uso diario de acuerdo a las
horas de máxima demanda.
- K1= 1.3 k2= (1.8 – 2.5)

8. Para la elaboración de un proyecto de agua potable, es necesario determinar la población

futura de la localidad y la forma más conveniente y se baza en su pasado desarrollo tomado
los datos estadísticos………… En ese sentido indicar que factores intervienen en el cálculo
de la población futura del proyecto.

- PARA POBLACION FUTURA

- Crecimiento histórico
- Variación de la tasa de crecimiento
- Características migratorias
- Perspectivas del desarrollo económico
PARA EL PERIODO DE DISEÑO SUS FACTORES SON
- La vida útil de las estructuras y equipamiento teniéndose en cuenta su
obsolescencia o desgaste.
- La facilidad o dificultad de ampliación de obras.
- Las tendencias de crecimiento de la población con mayor énfasis en el
desarrollo de sus actividades, que pueden ser industriales o comerciales.
- El comportamiento de la obra en periodos iniciales cuando los caudales son
inferiores a los de los años de diseño.

9. Cuales son los caudales de diseño que se emplean en el dimensionamiento de cada

componente de un sistema de abastecimiento de agua y que tipos de flujos se puede
encontrar en los conductos cerrados, indicando las fórmulas correspondientes.

- Qmd - Qmh - Qprom

HAZEN WILLIAMS

10. Presentando el cuadro de dotaciones, justificar el criterio de asignar una dotación de agua
potable tanto por N° de habitantes como por clima de localidad.
 N° HABITANTES DOTACIÓN litro /hab/dia
Clima frio Clima tropical
2000 - 10000 120 150
10000 - 50000 150 200
50 000 >> 200 250

Cuadro ………. Existe un consumo domiciliario, comercial o industrial respectivamente,

cual genera la necesidad del aumento de la dotación ya que una población más
desarrollada tiene nuevas necesidades que cubrir.

11. Usando el Método Aritmético, calcular la Población de una ciudad “X” para los años 1975 y
2020, según los datos censales:
…………………………………………………………………………………...……………………
… ( 4 puntos)

Año Población (Hab.) r = (Pi+1 – Pi) / (ti+1 – ti)

1965 410,000
r = (525000-410000) / (1980-1965) = 7666.67
1980 525,000
1993 675,000 r = (675000-525000) / (1993-1980) = 11538.46
2007 870,000 r = (870000-675000) / (2007-1993) = 13928.57
r prom. = 11044.57

P = P0 + r ( t – t0) = 410000 + 11044.57 ( 1975 – 1965) =

520,445.70
P1975 = 520,446 Hab.

P = Pf + r ( t – t f) = 870000 + 11044.57 ( 2020 – 2007)

= 1’013,579.41
P2020 = 1’013,579 Hab.

b) Con una densidad poblacional de 6 Hab/Viv., para una Lotización de 1500 Viviendas, en
una localidad de clima cálido – tropical, determinar los parámetros básicos de diseño del
Proyecto, considerando los Coeficientes de Variabilidad: K1 = 1.3 y K2 = 1.80. Expresar
el Qmd en Lts /hora y el Qcd en M3 / día ……………….. (4 ptos.)
Población = 1500 Viv x 6 Hab / Viv. = 9000 Hab. ……….. Clima tropical ……….. Dotación
= 150 Lts/Hab/día.
Qp = 9000 Hab x 150 Lts/Hab/día. = 15.63 Lts/seg. ………….… Qmd = 15.63 Lts/seg.
x 1.3 = 20.32 Lts/seg.
Por lo tanto: Qmd = 20.32 Lts/seg x 3600 seg/hora = 73,152 Lts / Hora.
Qmh = 15.63 Lts/seg. x 1.8 = 28.13 Lts/seg ……. Qcd = Qmh x 0.80 = 28.13 Lts/seg
x 0.80 = 22.50 Lts/seg.
Por lo tanto: Qcd = 22.50 Lts/seg x 1M3/1000 Lts x 86400 seg/1día = 1944 M3 / día.
1. Establecer las diferencias que se pueden determinar entre líneas
de aducción, impulsión y conducción.

2. Indica cuales son las etapas que presentan los sistemas tanto de
abastecimiento de agua potable como los de alcantarillado.

I. Producción de agua potable: tiene una captación superficial

la cual es llevada por una línea de conducción a una planta
de tratamiento y/o desinfección lo cual es una producción de
agua potable.
II. Distribución de agua potable: luego es llevado por una línea
de impulsión a un reservorio donde se almacena, luego se
lleva por una línea de aducción a la red de distribución de
agua potable(ciudad).
III. Recolección de aguas residuales: la recolección de aguas
servidas de todos los lugares son llevados por emisores a
lagunas de oxidación o estabilización en donde se hace un
tratamiento de aguas servidas.
IV. Disposición y tratamiento de aguas servidas: luego se
descarga como disposición final a los mares o ríos, o se
utiliza para riegos de terrenos.

3. Como se justifican los sistemas constantes y sistemas variables en

los sistemas de abastecimiento.
4. De acuerdo con lo anterior los periodos de diseño sugeridos para las
siguientes obras son:
- Colectores (principales, secundarios, interceptores) …30 años.
- Para ciudades con índice de crecimiento elevado: …10-15 años.
- Para ciudades con índice de crecimiento bajo: …20 - 25 años.
-Plantas de tratamiento: … 20 - 30 años.

En los sistemas de alcantarillado sanitario, actualmente se consideran

periodos de diseño de 10 a 15 años, por considerarse que su
funcionamiento es más óptimo.

1. Para un sistema de abastecimiento de agua, que consideraciones

previas se tiene que tener para definir una fuente de
abastecimiento y que parámetro es el que determina el
dimensionamiento de una infraestructura sanitaria de sistemas
de agua potable y alcantarillado.
RESPUESTA
• ESTUDIO DE CALIDAD: VER SI TIENE VALORES PERMISIBLES DE PODER
RENOVAR EL AGUA.
• ESTUDIO DE CANTIDAD: SE EN EPOCAS DE BAJAS LLUVIAS (ESTIAJE) O
ALTAS LLUVIAS AVENIDAS.
2. En sistemas de abastecimiento de agua potable y alcantarillado
se establecen velocidades permisibles. Indicar los rangos y
justificar las consideraciones del caso para cada sistema.
RESPUESTA
A) PARAMETRO: VR, LINEA DE IMPULSION= POBLACION
B) AGUA
0.6<X<3
0.6= SEDIMENTACION
3= FRICCION POR MUCHA VELOCIDAD, EROSION, FLUJO A PRESION,TUBO VA
LLENO.
ALCANTARILLADO
0.6<X<5 FLUJO DE GRAVEDAD, EL TUBO NO VA LLENO POR ESO SE PERMITE
MAS VELOCIDAD.

3. Indicar que representan los coeficientes de variabilidad en

nuestro medio e indicar en que parámetros básicos diseño
repercute su aplicación.
RESPUESTA
• COEFICIENTE DE VARIABILIDAD DIARIA K1
GENERADO POR LAS ESTACIONES DEL AÑO
K1=1.3 HAY UN PICO
• COEFICIENTE DE VARIABILIDAD HORARIA K2
REPERCUTE EN EL Qmh
VVA DESDE 1.8-2.5 HAY 3 PICOS
4. La fuente de abastecimiento a utilizarse en forma directa o con
obras de regulación, deberá asegurar el caudal máximo diario
para el periodo del diseño. Interpretar este párrafo que establece
la norma OS 010 para el caso de fuentes.
 RESPUESTA
Qp (CAUDAL ES SU PEOR MOMENTO ÉPOCA DE ESTIAJE)>> Qmd
Qp → RIO
Qmd PARA LA POBLACIÓN
ESTUDIO DE CANTIDAD Y CALIDAD, DEBEN CUMPLIR EL ESTUDIO
PRELIMINAR DE CANTIDAD.

5. De acuerdo a la norma OS0.10 en cuanto a fuentes subterráneas

del tipo pozo tubulares, estas son sometidas a diversas pruebas.
Indicar tales pruebas y describir la que se realiza después de
terminada su construcción, indicando además su finalidad y las
acciones que se deben tomar a fin de determinar la calidad y
conveniencia de uso.
RESPUESTA
• PRUEBAS DE SONDAJE→ ANALISIS DEL SUELO (PERMITE
DETERMINAR EL VOLUMEN DE AGUA)
• PRUEBA DE PROSPECCION (BUSQUEDA DEL AGUA) GEOTECNICA (EN
UN ACUIFERO DONDE PUEDE HABER ROCAS.
• PRUEBA DE RENDIMIENTO DE 72 HORAS (3 DIAS)
SI NO DISMINUYE EL NIVEL DE AGUA, ESE SERIA SU NIVEL DINAMICO
(VERIFICA LA PRODUCCION DEL POZO)
6. Que formulas son las que se utilizan para el calculo hidráulico de
las tuberías que trabajan como canal (caso de sistemas de
desagüe) y de tuberías que trabajan a presión (caso de sistemas
de agua) especificando cada formula indicar la relación que
guarda los respectivos coeficientes de rugosidad en cada caso.
RESPUESTA
• DESAGUE →MANING
CONTINUIDAD Q=V*A
V= {Rh (2/3) *S (1/2)} /n
LA RUGOSIDAD TIENE RELACION INVERSAMENTE PROPORCIONAL AL
CAUDAL.
• AGUA→ HAZEN WILLIAN
Qlps=0.0004264*C*D(PULG)*S
LA RUGOSIDAD TIENE UNA RELACION DIRECTAMENTE PROPORCIONAL.

7.
