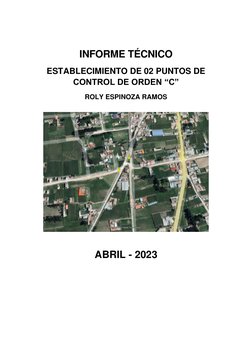

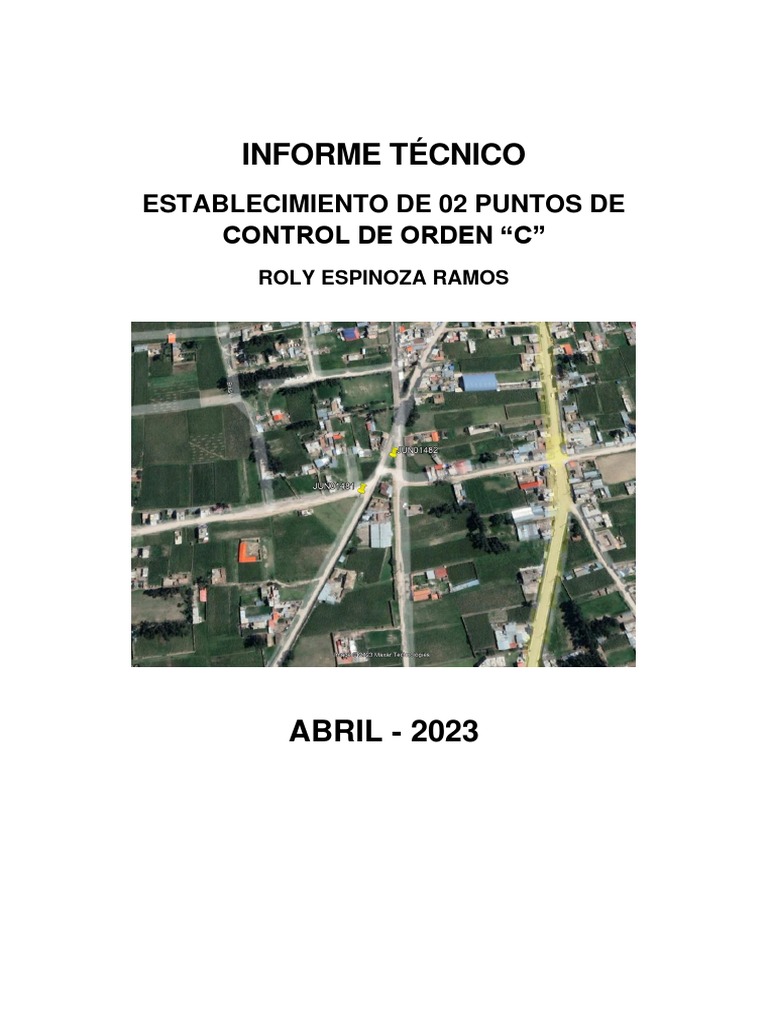

INFORME TÉCNICO

ESTABLECIMIENTO DE 02 PUNTOS DE
CONTROL DE ORDEN “C”
ROLY ESPINOZA RAMOS

ABRIL - 2023

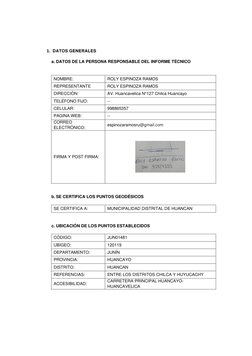

1. DATOS GENERALES

a. DATOS DE LA PERSONA RESPONSABLE DEL INFORME TÉCNICO

NOMBRE: ROLY ESPINOZA RAMOS


REPRESENTANTE ROLY ESPINOZA RAMOS
DIRECCIÓN: AV. Huancavelica N°127 Chilca Huancayo
TELÉFONO FIJO: --
CELULAR: 998865357
PAGINA WEB: --
CORREO
espinozaramosru@gmail.com
ELECTRÓNICO:

FIRMA Y POST FIRMA:

b. SE CERTIFICA LOS PUNTOS GEODÉSICOS

SE CERTIFICA A: MUNICIPALIDAD DISTRITAL DE HUANCAN

c. UBICACIÓN DE LOS PUNTOS ESTABLECIDOS

CÓDIGO: JUN01481
UBIGEO: 120119
DEPARTAMENTO: JUNÍN
PROVINCIA: HUANCAYO
DISTRITO: HUANCAN
REFERENCIAS: ENTRE LOS DISTRITOS CHILCA Y HUYUCACHY
CARRETERA PRINCIPAL HUANCAYO-
ACCESIBILIDAD:
HUANCAVELICA

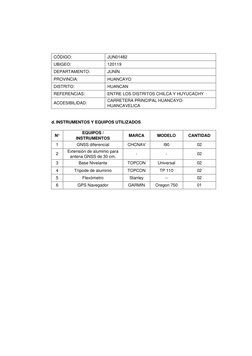

CÓDIGO: JUN01482
UBIGEO: 120119
DEPARTAMENTO: JUNÍN
PROVINCIA: HUANCAYO
DISTRITO: HUANCAN
REFERENCIAS: ENTRE LOS DISTRITOS CHILCA Y HUYUCACHY
CARRETERA PRINCIPAL HUANCAYO-
ACCESIBILIDAD:
HUANCAVELICA

d. INSTRUMENTOS Y EQUIPOS UTILIZADOS

EQUIPOS /
N° MARCA MODELO CANTIDAD
INSTRUMENTOS
1 GNSS diferencial CHCNAV I90 02
Extensión de aluminio para
2 - - 02
antena GNSS de 30 cm.
3 Base Nivelante TOPCON Universal 02
4 Trípode de aluminio TOPCON TP 110 02
5 Flexómetro Stanley -- 02
6 GPS Navegador GARMIN Oregon 750 01

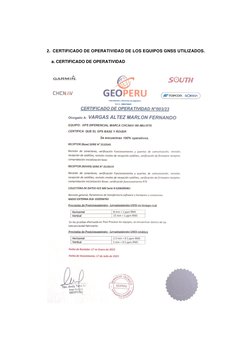

2. CERTIFICADO DE OPERATIVIDAD DE LOS EQUIPOS GNSS UTILIZADOS.

a. CERTIFICADO DE OPERATIVIDAD

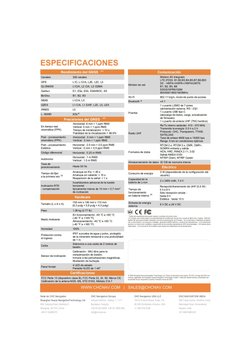

3. ESPECIFICACIONES TÉCNICAS DE LOS EQUIPOS GNSS UTILIZADOS.

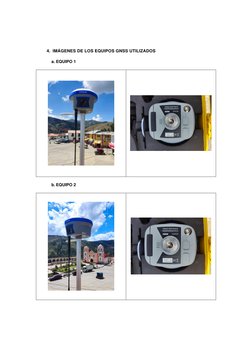

4. IMÁGENES DE LOS EQUIPOS GNSS UTILIZADOS

a. EQUIPO 1

b. EQUIPO 2

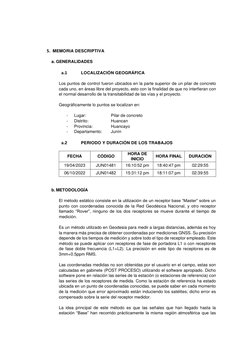

5. MEMORIA DESCRIPTIVA

a. GENERALIDADES

a.1 LOCALIZACIÓN GEOGRÁFICA

Los puntos de control fueron ubicados en la parte superior de un pilar de concreto


cada uno, en áreas libre del proyecto, esto con la finalidad de que no interfieran con
el normal desarrollo de la transitabilidad de las vías y el proyecto.

Geográficamente lo puntos se localizan en:

- Lugar: Pilar de concreto


- Distrito: Huancan
- Provincia: Huancayo
- Departamento: Junín

a.2 PERIODO Y DURACIÓN DE LOS TRABAJOS

HORA DE
FECHA CÓDIGO HORA FINAL DURACIÓN
INICIO
19/04/2023 JUN01481 16:10:52 pm 18:40:47 pm 02:29:55
06/10/2022 JUN01482 15:31:12 pm 18:11:07 pm 02:39:55

b. METODOLOGÍA

El método estático consiste en la utilización de un receptor base “Master” sobre un


punto con coordenadas conocida de la Red Geodésica Nacional, y otro receptor
llamado “Rover”, ninguno de los dos receptores se mueve durante el tiempo de
medición.

Es un método utilizado en Geodesia para medir a largas distancias, además es hoy


la manera más precisa de obtener coordenadas por mediciones GNSS. Su precisión
depende de los tiempos de medición y sobre todo el tipo de receptor empleado. Este
método se puede aplicar con receptores de fase de portadora L1 o con receptores
de fase doble frecuencia (L1+L2). La precisión en este tipo de receptores es de
3mm+0.5ppm RMS.

Las coordenadas medidas no son obtenidas por el usuario en el campo, estas son
calculadas en gabinete (POST PROCESO) utilizando el software apropiado. Dicho
software pone en relación las series de la estación (o estaciones de referencia) con
las series de los receptores de medida. Como la estación de referencia ha estado
ubicada en un punto de coordenadas conocidas, se puede saber en cada momento
de la medición que error aproximado están induciendo los satélites; dicho error es
compensado sobre la serie del receptor medidor.

La idea principal de este método es que las señales que han llegado hasta la
estación “Base” han recorrido prácticamente la misma región atmosférica que las
señales que han llegado hasta el receptor “Rover” con lo cual ambas señales han
estado sometidas al mismo tipo de degradaciones (sobre todo por efecto de la
ionosfera).

Los receptores de dos portadores (L1 – L2) al utilizar dos frecuencias distintas
permiten resolver mayor número de ambigüedades y dar mayor precisión; ello es así
porque los retardos atmosféricos son función de la frecuencia de la señal, si
utilizamos dos frecuencias distintas podemos tener más información acerca de que
retardo y degradaciones ha tenido la señal en su camino hasta nuestro receptor.

El presente proyecto fue desarrollado y ejecutado con actividades que contemplaron


el desplazamiento de dos (02) brigadas Rover o Móvil y la puesta en estación del
equipo GPS GNSS en los hitos establecidos para lo cual se realizó las siguientes
actividades.

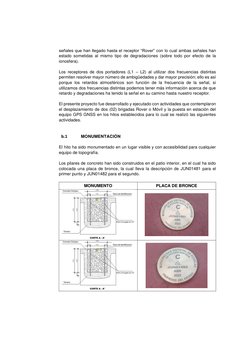

b.1 MONUMENTACIÓN

El hito ha sido monumentado en un lugar visible y con accesibilidad para cualquier


equipo de topografía.

Los pilares de concreto han sido construidos en el patio interior, en el cual ha sido
colocada una placa de bronce, la cual lleva la descripción de JUN01481 para el
primer punto y JUN01482 para el segundo.

MONUMENTO PLACA DE BRONCE


NOTA:

Respecto a la monumentación de los pilares de concreto, estos se han ubicado


en dos puntos equidistantes con la finalidad de lograr una mejor ubicación del
proyecto de inversión pública al cual los presentes puntos deberán
georreferenciar, por lo que la ubicación de los puntos de orden C es temporal
y su finalidad es única y exclusivamente la georreferenciación del Proyecto de
Inversión Pública en etapa de formulación.

b.2 CONTROL HORIZONTAL

Red Geocéntrica Nacional (REGGEN)

CÓDIGO: JU01
MÉTODO DE POSICIONAMIENTO: Estático
ESTACIÓN BASE: ERP Huancayo
INTERVALO DE GRABACIÓN: 5 segundos
MÁSCARA DE ELEVACIÓN: 5°
DATUM HORIZONTAL: WGS84
TIEMPO DE REGISTRO DE DATOS: 24:00:00 h

b.2.1 CONSIDERACIONES TÉCNICAS PARA CADA PUNTO


GEODÉSICO ESTABLECIDO

CÓDIGO: JUN01481
MÉTODO DE POSICIONAMIENTO: Diferencial Estático post proceso
ESTACIÓN BASE: JU01
INTERVALO DE GRABACIÓN: 5 segundos
MÁSCARA DE ELEVACIÓN: 10°
DATUM HORIZONTAL: WGS84
TIEMPO DE REGISTRO DE DATOS: 02:29:55

CÓDIGO: JUN01482
MÉTODO DE POSICIONAMIENTO: Diferencial Estático post proceso
ESTACIÓN BASE: JU01
INTERVALO DE GRABACIÓN: 5 segundos
MÁSCARA DE ELEVACIÓN: 10°
DATUM HORIZONTAL: WGS84
TIEMPO DE REGISTRO DE DATOS: 02:39:55
b.3 CÁLCULO

El post proceso y proceso final fueron por líneas base empleando las efemérides
precisas ultrarrápidas, según norma técnica, las que nos garantiza un resultado final
que cumpla con los parámetros mínimos para este tipo de puntos de acuerdo a las
normas técnicas vigentes del IGN

b.3.1 ESQUEMA O FIGURA DE LA LÍNEA BASE Y/O AJUSTE DE


RED GENERADO POR EL SOFTWARE DE PROCESAMIENTO

A consecuencia de la proximidad de ambos puntos y para mejor visualización de los


mismos se ha decidido efectuar un análisis separado de cada línea base.

NOTA:

Respecto a la monumentación de los pilares de concreto, estos se han ubicado


en dos puntos equidistantes con la finalidad de lograr una mejor ubicación del
proyecto de inversión pública al cual los presentes puntos deberán
georreferenciar, por lo que la ubicación de los puntos de orden C es temporal
y su finalidad es única y exclusivamente la georreferenciación del Proyecto de
Inversión Pública en etapa de formulación.

c. PERSONAL Y EQUIPOS

c.1 PERSONAL

01 Ingeniero Civil.
01 Ayudante
01 Chofer

c.2 EQUIPOS

02 Receptor GNSS CHCNAV i90


01 GPS Navegador GARMIN
02 Extensión de aluminio para antena GNSS de 30 cm.
02 Base Nivelante
02 Trípode de aluminio
01 Flexómetro
01 Cámara digital

c.3 SOFTWARE

La información satelital obtenida en campo se transfiere a una computadora para


realizar el postproceso con el software Infinity v3.2, obteniendo las coordenadas
Geográficas y UTM en el sistema WGS84, correspondientes a la zona 18 Sur.

La altura geoidal se calcula con el modelo matemático EGM 08 Perú.

d. RESULTADOS

Los resultados finales fueron la obtención de coordenadas geográficas y UTM de


cada uno de los puntos.

Coordenadas UTM Zona 18S WGS-84

Cod. IGN Este Norte Elevación Geoidal


JUN01481 477,451.604 8,661,199.302 3,230.814
JUN01482 477,486.264 8,661,245.209 3,229.875

Coordenadas Geográficas Zona 18S WGS-84

Cod. IGN Latitud Longitud Altura Elipsoidal


JUN01481 12° 06' 38.43764" 75° 12'25.98588" 3,264.707
JUN01482 12° 06' 36.94394" 75° 12'24.83803" 3,263.770
e. CONCLUSIONES

La aplicación de estas técnicas de corrección diferencial nos conducen al


fundamento de posicionamiento relativo, es decir, la utilización simultánea de dos o
más receptores tomando datos al mismo tiempo (con el mismo intervalo de
grabación), el primero, que estará ubicado sobre un punto de coordenadas
conocidas, será el receptor base y el otro será el receptor remoto y se ubicará en los
puntos que nos interesa relevar, para conocer sus coordenadas, los valores
obtenidos grafico anterior son valores obtenidos para nuestro proyecto con el método
estático, así mismo el software empleado y la configuración para este tipo de cálculos
nos ha permitido obtener resultados dentro de los parámetros establecidos en las
normas técnicas de levantamientos geodésicos para puntos de orden “C”.

NOTA:

Respecto a la monumentación de los pilares de concreto, estos se han ubicado


en dos puntos equidistantes con la finalidad de lograr una mejor ubicación del
proyecto de inversión pública al cual los presentes puntos deberán
georreferenciar, por lo que la ubicación de los puntos de orden C es temporal
y su finalidad es única y exclusivamente la georreferenciación del Proyecto de
Inversión Pública en etapa de formulación.
6. DIARIO DE OBSERVACIÓN LLENADO EN EL CAMPO
7. SOFTWARE EMPLEADO PARA EL PROCESAMIENTO DEL PUNTO

Software: Infinity
Versión: 3.2

8. REPORTE DE PROCESAMIENTO Y/O AJUSTE DE RED GENERADO POR EL


SOFTWARE DE PROCESAMIENTO
a. ANÁLISIS DE PROCESAMIENTO

Durante el procesamiento de líneas base no se tuvo mayores inconvenientes debido


a que la configuración de los receptores, el intervalo de registro de datos, la distancia
de la base y la metodología empleada fueron las más adecuadas.

En este caso, de la utilización del sistema de Estación Permanente, debe tenerse en


cuenta que se produce una pérdida de precisión, en función de la distancia que
separa al receptor remoto de la estación base.

Las lecturas obtenidas con el rover han sido constantes en la mayoría de los
satélites, sin embrago hubo algunas observaciones que tuvieron interrupciones, de
manera que ha sido necesario depurar la información de las observaciones
realizadas como se mostrara el siguiente apartado.
b. ANÁLISIS Y COMENTARIO DE RESIDUALES

Las medidas tomadas en campo no pueden alcanzar el grado de perfección


absoluto, por lo que la medida que se obtiene es siempre una aproximación afectada
de algún error por pequeño que este sea, generalmente es necesario obtener
medidas de una determinada calidad, es decir de una precisión acorde al trabajo que
se realiza.

Una de las tareas más delicadas del procesamiento de datos GPS es el análisis de
la calidad de los resultados de un cálculo, debido a que la técnica de medición GPS
no es tangible como los métodos ópticos tradicionales. Algunos elementos que
permiten evaluar la calidad de un procesamiento:

Vector. - Se Refiere a los valores observables del punto base hacia el rover, valor
obtenido luego del post proceso.

Para el procesamiento solo se empleó la data del tiempo en común de rastreo entre
con el rover, de esta manera nos aseguramos que los errores de toma hayan estado
sometidos a las mismas condiciones ambientales, y de estas también fueron
depuradas.

Una de las tareas más delicadas del procesamiento de datos GPS es el análisis de
la calidad de los resultados de un cálculo, debido a que la técnica de medición GPS
no es tangible como los métodos ópticos tradicionales. Algunos elementos que
permiten evaluar la calidad de un procesamiento:

Tipo de solución. - EL proceso inicia por una solución de código, seguida por triple
diferencia y varias dobles diferencias de fase y de la configuración del software,
pudiendo darse uno de las tres soluciones posibles, código, flotante, o fija.

Varianza de referencia. - Antes del proceso, el software estima el error esperado


para cada tipo de observable, luego del proceso, se compara el valor de error
obtenido en la solución con el estimado. Si estas dos cantidades son iguales, la
Varianza de Referencia debería ser exactamente 1.0, indicando que el procesador
pudo de manera precisa predecir el error y modelarlo en la solución. Varianzas altas
generalmente indican tiempo insuficiente de ocupación.

RMS. - Es el error medio cuadrático y considera al vector obtenido como un promedio


de acciones colectadas entre dos receptores GPS en el campo.
9. DESCRIPCIÓN MONOGRÁFICA DEL PUNTO GEODÉSICO

DESCRIPCIÓN MONOGRÁFICA
NOMBRE: CÓDIGO: LOCALIDAD: ESTABLECIDA POR:
JUN01481 JUN01481 Huancan Roly Espinoza Ramos
CARACTERÍSTICAS DE LA MARCA:
UBICACIÓN: Placa de bronce en la cual se encuentra inscrito
Huancan – Huancayo - Junín
“JUN01481”
LATITUD (S) WGS-84 LONGITUD (W) WGS-84 NORTE (N) WGS-84 ESTE (E) WGS-84
12° 06' 38.43764" 75° 12'25.98588" 8,661,199.302m 477,451.604m.
ALTURA ELIPSOIDAL ELEVACIÓN (EGM-08) ZONA UTM
3,264.707m. 3,230.814m 18S
ORDEN DEL PUNTO
GEODÉSICO

IMAGEN DE RASTREO DE ANTENA

CROQUIS TOPOGRÁFICO

IMAGEN DEL DISCO

DESCRIPCIÓN
El punto JUN01481, se ubica en el Distrito de Huancan, Provincia de Huancayo, Departamento de Junín.
El monumento es un hito de concreto ubicado sobre un pilar de concreto, sobre este lleva una placa de
bronce de 7.00 cm de diámetro, inscrito con el nombre del punto JUN01481.

DESCRITA POR: REVISADO POR: JEFE PROYECTO: FECHA:


R. Espinoza R.. Roly Espinoza Ramos E.R.R. 24 de abril del 2023
DESCRIPCIÓN MONOGRÁFICA
NOMBRE: CÓDIGO: LOCALIDAD: ESTABLECIDA POR:
JUN01482 JUN01482 Huancan Roly Espinoza Ramos.
CARACTERÍSTICAS DE LA MARCA:
UBICACIÓN: Placa de bronce en la cual se encuentra inscrito
Huancan – Huancayo - Junín
“JUN01482”
LATITUD (S) WGS-84 LONGITUD (W) WGS-84 NORTE (N) WGS-84 ESTE (E) WGS-84
12° 06' 36.94394" 75° 12'24.83803" 8,661,245.209 m. 477,486.264 m
ALTURA ELIPSOIDAL ELEVACIÓN (EGM-08) ZONA UTM
3,263.770 3,229.875m 18S
ORDEN DEL PUNTO
GEODÉSICO
IMAGEN DE RASTREO DE ANTENA

CROQUIS TOPOGRÁFICO

IMAGEN DEL DISCO

DESCRIPCIÓN
El punto JUN01482, se ubica en el Distrito de Morococha, Provincia de Yauli, Departamento de Junín. El
monumento es un hito de concreto ubicado sobre un pilar de concreto, sobre este lleva una placa de bronce
de 7.00 cm de diámetro, inscrito con el nombre del punto JUN01482.

DESCRITA POR: REVISADO POR: JEFE PROYECTO: FECHA:


R. Espinoza R.. Roly Espinoza Ramos E.R.R. 24 de abril del 2023
10. GALERÍA DE FOTOS

a. PROFUNDIDAD DEL TERRENO

JUN01481 JUN01482

b. ANCLAJE DEL DISCO DE BRONCE

JUN01481 JUN01482

JUN01481 JUN01482
c. MEDIDA DEL MONUMENTO

JUN01481 JUN01482

d. INCRUSTACIÓN DEL DISCO DE BRONCE

JUN01481 JUN01482

e. MONUMENTO TERMINADO

JUN01481 JUN01482
f. IMÁGENES DE RASTREO

JUN01481 JUN01482

g. MEDICIÓN DE ALTURA DE ANTENA

JUN01481 JUN01482

h. FOTOGRAFÍAS PANORÁMICAS
JUN01481 JUN01482

JUN01481 JUN01482
11. FORMULARIO DE INFORMACIÓN DE LA ESTACIÓN BASE UTILIZADA
12. SOLICITUD DE CÓDIGO DE PUNTO GEODÉSICO
13. COMPROBANTE DE PAGO DEL FORMULARIO DE INFORMACIÓN DE LA
ESTACIÓN GNSS PERMANENTE
14. COMPROBANTE DE PAGO DE DATA DE LA ESTACIÓN GNSS
PERMANENTE
15. COMPROBANTE DE PAGO DEL SERVICIO DE CERTIFICACIÓN DE LOS
PUNTOS GEODÉSICOS A CERTIFICAR
16. DECLARACIÓN JURADA DE TOMAR CONOCIMIENTO DE LAS
CONSIDERACIONES TÉCNICO ADMINISTRATIVAS ACTUALIZADO ABRIL 2023

DECLARACIÓN JURADA DE TOMA DE CONOCIMIENTO

Yo, ROLY ESPINOZA RAMOS identificado(a) con DNI N° 45424559 y con domicilio en
AV. HUANCAVELICA N°127 del distrito de CHILCA provincia de HUANCAYO departamento de
HUANCAVELICA declaro bajo juramento lo siguiente:

Que, he tomado conocimiento de toda la información consignada en las Consideraciones


Técnico Administrativa para la certificación de puntos geodésicos de orden “A”, “B” y “C”
Actualizado ABRIL 2023, por lo que asumo la responsabilidad del resultado del proceso de
verificación del expediente para certificación presentado.

Huancayo, 24de Abril de 2023

Firma

Nombre y
Apellidos: ROLY ESPINOZA RAMOS

Huella digital DNI: 454244559


Índice
Derecho
17. DECLARACIÓN JURADA DE NO PRESENTAR DOCUMENTACIÓN FALSA
Y/O ADULTERADA

DECLARACIÓN JURADA DE NO PRESENTAR DOCUMENTACIÓN FALSA Y/O


ADULTERADA

Yo, ROLY ESPINOZA RAMOS identificado(a) con DNI N° 45424559 y con domicilio en
AV. HUANCAVELICA N°127 del distrito de CHILCA provincia de HUANCAYO departamento de
HUANCAVELICA declaro bajo juramento lo siguiente:

Que, declaro bajo juramento que toda la información presentada en el expediente para
certificación es real y fidedigna, asumiendo la responsabilidad administrativa, disciplinaria y civil
penal que puede derivar de la presente declaración en caso de encontrarse documentación falsa
y/o adulterada, dispuesto en el Artículo 427° del Código Penal (Falsificación de documentos),
siendo que dicho delito puede ser sancionado con pena privativa de libertad no menor de dos ni
mayor de diez años y con treinta a noventa días-multa si se trata de un documento público.

Huancayo, 24 de abril de 2023

Firma

Nombre y
Apellidos: ROLY ESPINOZA RAMOS

Huella digital DNI: 45424559


Índice
Derecho

También podría gustarte
