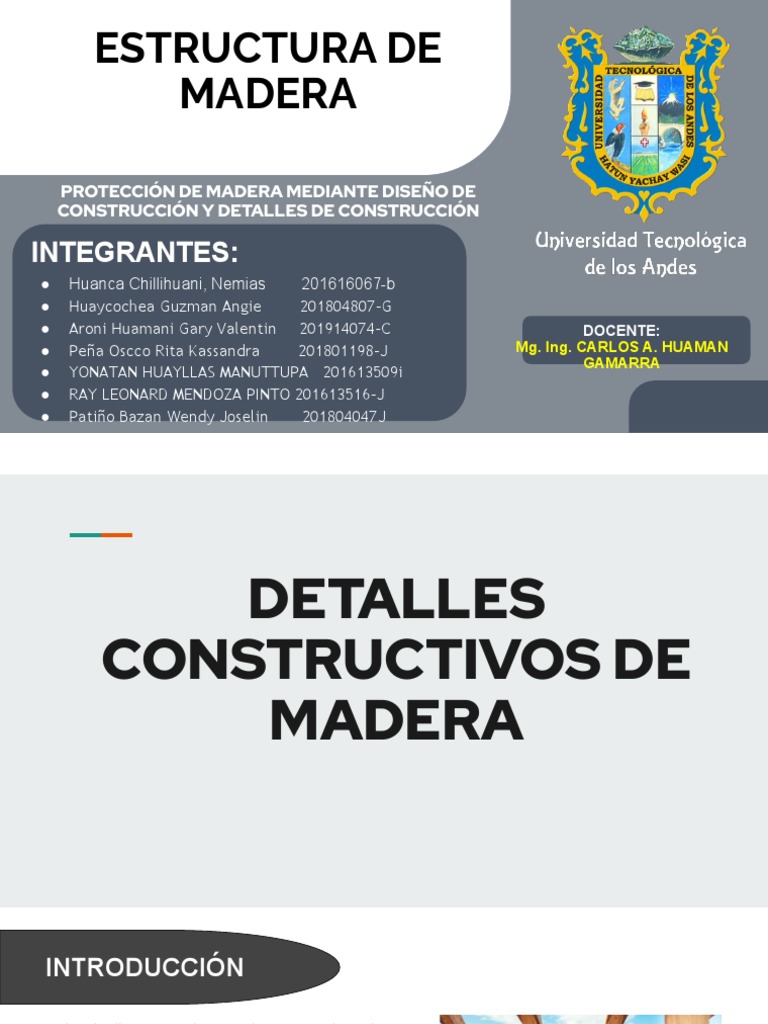

ESTRUCTURA DE

MADERA

PROTECCIÓN DE MADERA MEDIANTE DISEÑO DE

CONSTRUCCIÓN Y DETALLES DE CONSTRUCCIÓN

INTEGRANTES:
● Huanca Chillihuani, Nemias 201616067-b
● Huaycochea Guzman Angie 201804807-G
● Aroni Huamani Gary Valentin 201914074-C DOCENTE:
● Peña Oscco Rita Kassandra 201801198-J Mg. Ing. CARLOS A. HUAMAN
GAMARRA
● YONATAN HUAYLLAS MANUTTUPA 201613509i
● RAY LEONARD MENDOZA PINTO 201613516-J
● Patiño Bazan Wendy Joselin 201804047J
 DETALLES
CONSTRUCTIVOS DE
MADERA
INTRODUCCIÓN

● Los detalles constructivos constituyen un conjunto de

recomendaciones para el diseño y construcción con
madera. Cumplen también, la función de familiarizar al
profesional que recién incursiona en el diseño y
construcción con madera con la soluciones más
comunes relativas a sistemas constructivos,
revestimientos, carpintería de obra e instalaciones
eléctricas y sanitarias.
● Estos detalles están ordenados siguiendo una secuencia
que corresponde aproximadamente al proceso
constructivo de una edificación.
Cinco sistemas para estructuras

● El sistema de entramado
● Un emplacado de rigidización
● Los sistemas de paneles SIP
● sistema de postes y vigas
● El sistema BME (Bloques de Madera
Encastrada)
 ENTRAMADOS DE
MADERA

DEFINICIÓN DE ENTRAMADOS:

es una estructura formada por piezas de madera muy esbeltas y delgadas, separadas
a escasa distancia (normalmente entre 40 y 60 cm) y fijadas a marcos cerrados (frames)
o formando celosía (principalmente cerchas). Sus componentes son auto-estables, pero
necesitan al resto de los entramados transversales para alcanzar la estabilidad general
de la estructura.

Esta definición abarca tanto las estructuras de madera como las de hierro
entendiendo el entramado como una retícula espacial permeable. Sin embargo se
entiende de un modo generalizado como estructuras de entramado aquellas
mixtas compuestas por fábrica de ladrillo u otros materiales pesados y carpintería.
 USO

Los principales usos de los entramados ligeros de madera son las viviendas unifamiliares

de una o dos plantas. Una experiencia espectacular es el uso de entramados ligeros en

la construcción de grandes voladizos (hasta 3 m) en módulos, terrazas o miradores. Los

entramados ligeros de madera pueden ser verticales, horizontales e inclinados.

El sistema de entramado ligero de madera admite la prefabricación tanto parcial como

total. La principal característica del entramado ligero de madera es su ligereza y

sencillez de construcción, lo que no está reñido con la estabilidad y confortabilidad que

proporcionan sus construcciones.

ENTRAMADOS DE
MADERA

IMPORTANCIA DE ENTRAMADOS:

Un entramado sirve para dar forma y trabazón a una pared, entrepiso o techo de un
edificio en construcción o cualquier otro tipo de construcción por ello es
indispensable su producción.

Los entramados horizontales forman parte de una estructura mayor con la que se
interrelacionan, determinando el distanciamiento y la modulación de cada uno de sus
componentes

Los entramados horizontales absorben las cargas permanentes, variables y las fuerzas
laterales transmitiendoles a las estructuras soportantes y finalmente al terreno; en
este caso, a través de la solución de fundaciones aisladas.
 ENTRAMADOS DE
MADERA
Se llama entramado a la disposición de piezas estructurales de
madera que se combinan en diversas posiciones formando una
trama

PERSPECTIVA ISOMETRICA
Los sistemas de entramado modernos derivan de los históricos
entramados pesados, en los cuales la madera constituía la
estructura resistente a las piedras o ladrillos de relleno Figura 1. sistema entramado
SISTEMA POSTE Y
VIGA

CIMIENTOS Y ANCLAJES

Se debe construir un muro con

bloques de hormigón justo en el
perímetro de la casa, es decir,
donde van las paredes para poder
soportar todo su peso, y al igual
que con los pilares, cada 50/60
centímetros repetir la misma
operación, hasta quedar una
superficie robusta como para poder
aguantar el peso de la casa.
MUROS

El Lambrin es un recubrimiento de madera sólida para

muros y techos que te ayuda a crear espacios
interiores con encanto, además de los beneficios
funcionales como aislante térmico y acústico, brindando
ese toque de elegancia y confort a tu decoración
interior.
Por qué construir casas de madera y como revestirlas

Debido al precio de la madera estas viviendas suelen tener unos costes más bajos en comparación a la
construcción de una vivienda de ladrillo, por ejemplo. Debido a que el peso de la madera es más ligero es fácil de
transportar y por lo tanto se ahorran costes también en este aspecto. Su tiempo de construcción, es rápido y suele
reducir incluso hasta a la mitad del tiempo necesario de construcción de una casa convencional.

Cuáles son las ventajas de las casas pasivas

● Qué mejor forma hay de ahorrar energía porque no la necesitas
● Los muros exteriores y las ventanas suelen ofrecer rotura del puente térmico
 INSTALACIONES
ELÉCTRICAS EN
MADERA

La principal diferencia entre las casas de

madera y las estructuras de hormigón
armado y ladrillo es un alto grado de peligro
de incendio. Esto significa que se aplican
mayores requisitos a la elección de
dispositivos eléctricos, cables y las
condiciones para su instalación.
 INSTALACIONES
ELÉCTRICAS EN
MADERA
RECOMENDACIONES

● Las características técnicas de los cables y equipos

eléctricos deben corresponder al máximo al consumo
de energía de los dispositivos de cada grupo
individual.
● El funcionamiento de los tomacorrientes,
interruptores, dispositivos de apagado de emergencia
debe llevarse a cabo teniendo en cuenta la carga que
se les impone.
● Aislar el cable que corre a lo largo de la superficie de
madera, use cajas ignífugas o corrugación para
cableado eléctrico.
 INSTALACIONES
SANITARIAS EN
MADERA
RECOMENDACIONES

● El diseño de las instalaciones sanitarias debe

ser hecho por un ingeniero sanitario.
● Las instalaciones sanitarias en casas de
madera deben ubicarse en coordinación con
el responsable del diseño de estructuras, de
tal manera que no comprometan sus
elementos estructurales.
● Usemos tubos, accesorios y pegamento de
calidad, ya que los tubos baratos pueden
acarrear fugas y las fugas de agua son las
que más pueden dañar una construcción.
PERFORACIONES Y
REBAJOS

Un excelente trabajo de carpintería o

bricolaje será aquel donde las piezas se
unan de manera invisible, encontrando el
método más apropiado para que cada pieza
ofrezca la mejor resistencia al peso y a uso
destinado, aprovechando el corte, la
dirección de la beta y la calidad de la
madera.
PROTECCIÓN POR
DISEÑO
Protección ante la Humedad y los Hongos

El agua se encuentra presente en la naturaleza formando parte de

los cuerpos o en forma libre. La molécula de agua es una de las más
pequeñas que existen y por esto puede filtrarse entre las moléculas
de la mayoría de los materiales.
 ACCIÓN CAPILAR

1. Los cimientos y pisos de hormigón vaciados sobre el suelo,

deben ser protegidos de las filtraciones de agua del
subsuelo mediante el uso de drenajes alrededor de la
cimentación.
2. La madera debe ser aislada del contacto con los cimientos
por medio de una barrera de humedad que puede
consistir en una capa de cartón asfáltico u otros productos
como polietileno.
3. Sobre el suelo de tierra, debajo de un piso de madera
elevado, debe colocarse una capa de polietileno
 ACCIÓN CAPILAR

4. Debajo de la losa de hormigón vaciada sobre el terreno, se

recomienda extender una capa de polietileno. Esto es especialmente
importante cuando se proyecta colocar sobre la losa revestimientos de
madera, o baldosas vinílicas.

5. La madera que tenga que estar enterrada en el suelo, generalmente

húmedo, debe poseer durabilidad y preservada a presión o cubierta
por una capa aislante, como brea o alquitrán.

6. Las columnas de madera pueden aislarse de la humedad de un piso

de hormigón, colocando debajo de ellas dos capas superpuestas de
protección, la primera de cartón asfáltico en contacto con el hormigón
y encima otra de cobre en contacto con la madera.
 ACCIÓN CAPILAR

7. La madera de entrepisos sobre muros de adobe o ladrillo debe estar aislada

en los puntos de contacto o empotramiento, con cartón asfáltico o con brea.

8. En las paredes exteriores y aleros se forma una película de agua que corre
por la superficie y solo se rompe al encontrar una abertura (junta, grieta o
fisura), atrae a la humedad y la conduce hacia adentro por acción capilar. Por ello
es conveniente adoptar las siguientes precauciones:
● Las grietas deben evitarse.
● Las juntas verticales deben ser bloqueadas ya sea mediante el uso de
tapajuntas, selladores o formando canales donde la capilaridad no se
produce.
● Los aleros deben tener una ligera inclinación hacia un goterón, para
hacer que el agua escurra y se precipite.
● Los extremos o cabezas de las piezas de madera absorben la humedad
con mucha facilidad, por lo que, las piezas de madera verticales que
llegan a superficies horizontales expuestas al exterior, deben
distanciarse.
 CONDENSACIÓN

1. Protección de la condensación en paredes de ambientes habitados. 2. Protección de la condensación en el interior de pisos, muros y techos.
● Con menos de 10°C de diferencia de temperatura entre el exterior y el Ventilar los espacios interiores de pisos elevados y techos, posibilitando el
interior de una edificación y con una humedad relativa entre 60 y 100 %, la movimiento del aire de abajo hacia arriba. Esto se consigue mediante aberturas
condensación que pueda producirse se evita con ventilación normal. (pisos, muros o techo). Estas aberturas deben estar ubicadas de tal modo que no
● Con más de 10°C de diferencia, pero con menos de 60 % de humedad dejen sin ventilación ninguna parte del espacio.
relativa, se evita la condensación colocando una capa de aislante térmico
en techos, pisos y muros exteriores.
● Con más de 10°C de diferencia y con una humedad relativa mayor de 60 %,
además del aislante térmico debe colocarse una barrera de vapor en el lado
caliente de la casa.
● En aquellos ambientes donde se produce mucho vapor como en cocinas y
baños. Se recomienda el uso del extractor en la cocina y acabados
impermeables en los baños.
 LLUVIA

La madera expuesta a la intemperie debe tener superficies superiores con inclinaciones de 10° como mínimo, y
superficies inferiores con goterones o con pendiente.
● Ningún extremo de la cabeza debe exponerse hacia arriba, las cabezas de elementos de madera expuestas
lateralmente deben estar protegidas con alguna pintura o capa selladora.
● Los revestimientos exteriores de madera deben tener espacios ventilados por detrás (cámaras de aire).
● Colocar detrás del revestimiento exterior de muros una capa impermeable al agua, pero suficientemente
porosa como para que el vapor del interior pueda atravesar.
● Colocar, antes de la cubierta del techo, una capa impermeable para evitar filtraciones de agua al interior.
● Proveer a los techos de un adecuado sistema de evacuación de aguas, teniendo especial cuidado en los
encuentros entre techos inclinados .
● Los colectores y bajantes, finalmente, dirigen el agua fuera de la edificación.
 PROTECCIÓN CONTRA LOS
HONGOS

Los hongos constituyen formaciones microscópicas, parecidas a hilos, que invaden a

la madera. Se reproducen por medio de esporas, las cuales son arrojadas hacia el
exterior de la madera, el aire las arrastra y en condiciones adecuadas de
temperatura, oxígeno y humedad germinan, comenzando así un nuevo ciclo de
descomposición.
Existen dos tipos principales de hongos:
● Los cromógenos que originan la variación del color, sin afectar de manera
notable a la madera.
● Los xilófagos son capaces de desintegrar a las paredes de las células y dan
lugar a la pudrición, la cual puede ser castaña, cuando el ataque se encuentra
en la celulosa, o blanca, cuando se extiende a la lignina.
La protección contra los hongos debe comenzar reduciendo lo antes posible el
contenido de humedad de la madera y protegerla mediante pulverización con
fungicidas durante el apilado. La madera en uso en la construcción se recomienda
aislarla de las fuentes de humedad (capilaridad, condensación y lluvia
Protección ante la calor
Transmisión del calor
Grado de aislamiento
Materiales aislantes del calor
 Colocación del aislante térmico
en las edificaciones
1. Cuando las condiciones climáticas así lo requieran, los ambientes de una
vivienda que se debe mantener a temperaturas confortables, tienen
materiales aislantes prioritariamente en el techo, ya que es la zona que ofrece
mayor área de exposición a los rayos solares o por donde ocurre la mayor
pérdida de calor interno. En segundo lugar, se coloca aislamiento adyacente
por debajo de un piso de madera elevado. Finalmente, se aíslan los muros
que dan al exterior.

2. En el techo el aislamiento térmico se coloca entre las viguetas, cuando es

un cielo raso inclinado, o encima del cielorraso horizontal. Fig. 6.24 6.25

3. Los pisos de madera elevados, requieren el mismo grado de aislamiento de

los muros exteriores en las mismas zonas climáticas, ya que debiendo estar
ventilados por debajo, su temperatura es similar a la del exterior. Fig. 6.26

4. En climas fríos, los pisos sólidos o losas de hormigón descansan sobre el

suelo. pierden la mayor parte del calor por el perímetro y muy poco en la
parte central Esto se evita colocando una franja aislante de 450 a 600 mm en
todo el borde inferior. Fig. 6.27
PROTECCIÓN ANTE LOS RUIDOS

El control del ruido se puede realizar dentro de un ambiente

determinado, lo que se conoce por Corrección Acústica del local, o
controlar su transmisión a otros ambientes, conocido como
Aislamiento Acústico.

La intensidad o sonoridad del sonido se mide en decibeles (dB). Un

decibel es el más pequeño cambio en sonido audible para el oído
humano y 120 decibeles es el límite máximo o punto sensible. Entre
ambos límites se encuentra el rango ordinario de sonido.
 Aislamiento Acústico

Normalmente el requerimiento acústico en una edificación

de madera situada en una área urbana de regular
intensidad sonora, puede ser resuelto únicamente con los
materiales comunes empleados en la construcción,
además la cámara de aire que se crea en el interior de las
paredes contribuye al aislamiento.

Si el nivel sonoro externo fuera mayor, puede reforzarse el

aislamiento con el uso de materiales absorbentes.
 Correccion acustica

Resueltos los problemas de aislamiento de ruidos

que provienen del exterior de un ambiente, se
procede a realizar la corrección acústica del
interior. La corrección acústica un nivel sonoro
agradable en el ambiente, evitando la reverberación
si sus paredes son muy reflexivas, o que sea muy
sordo si sus paredes son muy absorbentes.

Una superficie es reflexiva si es lisa y dura como la

cerámica o es absorbente si es porosa y blanda
como las alfombras.
 materiales absorbentes
del sonido
❏ Membranas o Tableros Reflexivos que absorben las frecuencias
graves, por ejemplo, planchas contrachapadas fijadas a cierta
distancia del muro. Cuanto más gruesa y pesada sea la plancha y
cuanto mayor sea su distancia al muro, absorberá las frecuencias
más bajas o graves.

❏ Materiales perforados o placas de fibras minerales comprimidas

situadas a cierta distancia de una pared. Actúan como una serie de
resonadores los cuales absorben las frecuencias intermedias.

❏ Materiales Fibrosos y porosos tales como fibra de vidrio, tejidos de

fibra vegetal, tableros de fibras de madera prensada de baja
densidad, para absorber las frecuencias agudas. La absorción para
estas frecuencias es independiente del espesor del material.

❏ Puede combinarse en un solo elemento membranas, resonadoras y

fibras para absorber sonidos de frecuencias graves, medias y
agudas.
 Métodos de protección del
ruido en las edificaciones
Para ruidos de impacto:

❏ Los ruidos de impacto son difícilmente

atenuados ya que la energía que poseen es
normalmente mayor a la que corresponde a un
ruido aéreo y se encuentra en una pequeña
superficie.

❏ En las edificaciones los ruidos de impacto

pueden provenir de pisadas o choques por la
vibración de tuberías sanitarias.

Para ruidos aéreos:

❏ Para ruidos aéreos que vienen del exterior de la edificación, los muros
exteriores deben tener mucha masa y orientar las puertas y las
ventanas hacia zonas de baja intensidad sonora.

❏ Para ruidos aéreos que provienen del interior de la edificación, se

procura en el diseño separar los ambientes bulliciosos de los
tranquilos.

❏ Colocar paredes muy aislantes entre los ambientes de nivel sonoro

diferente. especialmente en baños y de salas de estar a dormitorios.
PROTECCIÓN CONTRA LOS INSECTOS
XILOFAGOS

El daño causado por los insectos en la madera se conoce como ataque biológicos, puede presentarse en
forma aislada o en conjunto; una madera atacada por hongos es un atractivo para los insectos xilofagos.
PROTECCIÓN CONTRA LOS SISMOS
Edificaciones de Madera y los
movimientos sísmicos
Principios generales de
diseño
Protección Contra Incendios

Este tipo de siniestro puede ser controlado mediante una

adecuada política de prevención y control.
 Clasificación De Los Materiales
Según Su Composición

-De acuerdo a su relación con el fuego

● Materiales Combustibles
● Materiales Difícilmente Combustibles
● Materiales Incombustibles

-De acuerdo a su resistencia ante el fuego

● Capaces de Contener el Fuego: Cuando pueden soportar durante 30 minutos temperaturas de

hasta 850°C.
● Resistentes al Fuego: Cuando resisten durante 2 horas temperaturas de hasta 10000C.
● Muy resistentes al fuego: Cuando se conservan en buen estado durante 4 horas a temperaturas
de hasta 1125°C.
 Comportamiento Ante El Fuego De
Los Materiales De Construcción

Todos los materiales resisten el fuego dentro de

ciertos límites de acuerdo a su forma,
dimensiones y fabricación, pero cuando la
temperatura es bastante elevada se queman,
deforman,desintegran o funden.

● El Ladrillo
● El Acero
● El Hormigón
● El Asbesto Cemento
● Morteros
● La Madera
 Comportamiento Ante El Fuego De
Los Materiales De Construcción
LA MADERA

La combustión se inicia al alcanzar una temperatura de ignición de FACTORES QUE INFLUYEN EN EL COMPORTAMIENTO
275°C. DE LA MADERA ANTE EL FUEGO:

Las grandes piezas de madera sufren una combustión lenta, debido
a que su mala conductividad térmica impide expulsar rápidamente
la mayor parte de sus gases combustibles, lo cual ocasiona una
carbonización superficial. Esta capa de carbón a su vez, empieza a
actuar como aislante que protege térmicamente las capas
interiores, retardando aún más su destrucción.
● El contenido de humedad alto dificulta el proceso de
combustión.
● El peso específico bajo facilita la ignición debido a la
menor cantidad de masa expuesta.
● Las secciones grandes se deterioran gradualmente
formando una capa de carbón que dificulta la
transmisión de calor y obstaculiza la liberación de
gases inflamables del material aún no afectado.
 Sistema de Prevención

Recursos que se preparan y disponen en forma anticipada a la aparición de un

incendio para reducir la posibilidad de que éste ocurra. Son también llamados
recursos indirectos.Se basan en dos criterios: Examinación de las fuentes de
incendio y aplicación de tratamientos retardadores de fuego.

FUENTES DE INCENDIO

1. Fuentes de Calor e Iluminación

a. Consideradas como las causas más frecuentes para iniciar y
propagar el fuego en una edificación. Es necesario considerar los
siguientes aspectos:
b. Identificación del usuario:Es obligación considerar medidas
preventivas.
c. Acciones de capacitación: Proporcionar instrucciones de uso y
mantenimiento de las edificaciones.
2. Instalaciones Eléctricas: Controlar la aparición de cortocircuitos
3. Materiales Inflamable:
 Tratamientos Retardadores del
Fuego

Reducen el grado de combustibilidad de la madera y la velocidad de

ropagación de la llama, dando tiempo a evacuar personas

1. Método de Recubrimiento:
○ Es para edificaciones ya construidas
○ Consiste en la aplicación de revestimientos de pintura con
productos químicos retardantes del fuego
○ Estos revestimientos de pintura pueden disminuir la
velocidad de propagación de la llama en el material tratado.
2. Método de Impregnación
○ Se pretende que la madera no arda fácilmente cuando es
sometida a la acción de las llamas o de calor intenso para así
evitar la propagación del fuego al resto de la edificación
también reduce la cantidad de calor
○ Consiste en impregnar la madera con sales solubles usando
procesos de presión al vacío, como los que se usan en la
industria preservadora de la madera.
Tratamientos Retardadores del
Fuego
