CESAR ANTONIO MARTINEZ MAGALLANES

INGENIERO CIVIL CIP N°192853

________________________________________________________________________________

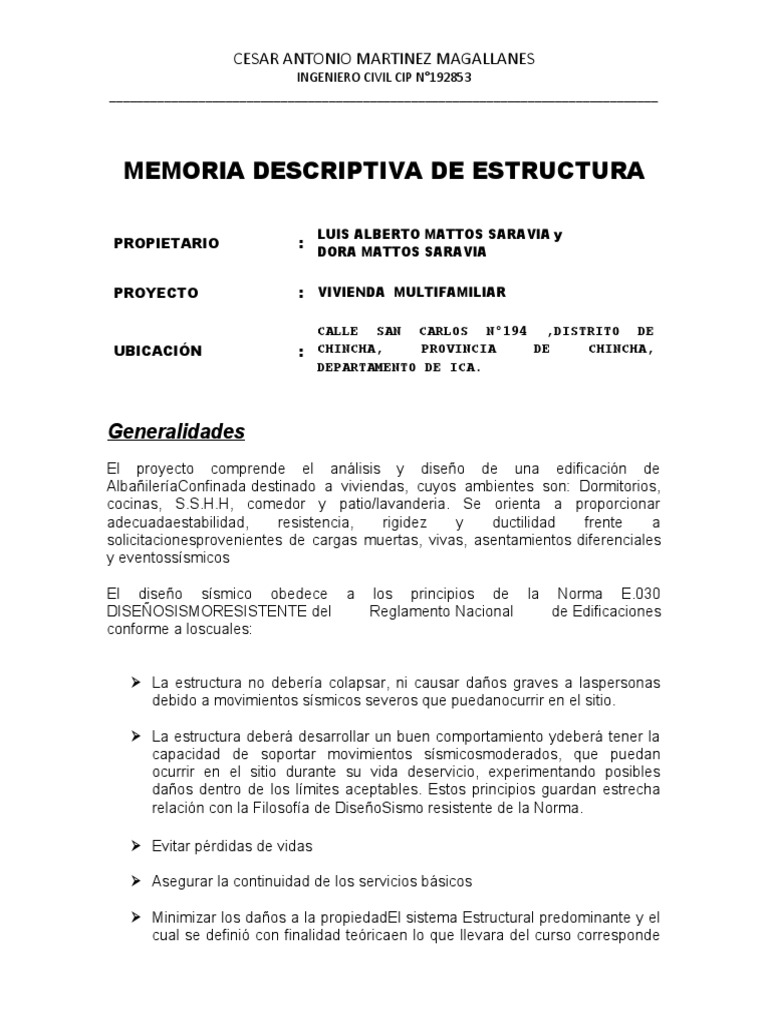

MEMORIA DESCRIPTIVA DE ESTRUCTURA

LUIS ALBERTO MATTOS SARAVIA y

PROPIETARIO :
DORA MATTOS SARAVIA

PROYECTO : VIVIENDA MULTIFAMILIAR

CALLE SAN CARLOS N°194 ,DISTRITO DE

UBICACIÓN : CHINCHA, PROVINCIA DE CHINCHA,
DEPARTAMENTO DE ICA.

Generalidades
El proyecto comprende el análisis y diseño de una edificación de
AlbañileríaConfinada destinado a viviendas, cuyos ambientes son: Dormitorios,
cocinas, S.S.H.H, comedor y patio/lavanderia. Se orienta a proporcionar
adecuadaestabilidad, resistencia, rigidez y ductilidad frente a
solicitacionesprovenientes de cargas muertas, vivas, asentamientos diferenciales
y eventossísmicos

El diseño sísmico obedece a los principios de la Norma E.030

DISEÑOSISMORESISTENTE del Reglamento Nacional de Edificaciones
conforme a loscuales:


 La estructura no debería colapsar, ni causar daños graves a laspersonas
debido a movimientos sísmicos severos que puedanocurrir en el sitio.

 La estructura deberá desarrollar un buen comportamiento ydeberá tener la

capacidad de soportar movimientos sísmicosmoderados, que puedan
ocurrir en el sitio durante su vida deservicio, experimentando posibles
daños dentro de los límites aceptables. Estos principios guardan estrecha
relación con la Filosofía de DiseñoSismo resistente de la Norma.

 Evitar pérdidas de vidas

 Asegurar la continuidad de los servicios básicos


 Minimizar los daños a la propiedadEl sistema Estructural predominante y el
cual se definió con finalidad teóricaen lo que llevara del curso corresponde
 CESAR ANTONIO MARTINEZ MAGALLANES
INGENIERO CIVIL CIP N°192853
________________________________________________________________________________
a MUROS DE ALBAÑILERIACONFINADA en la dirección “X”y “Y”, por lo
que las normas que rigen susdiseños son básicamente la E.070 Albañilería.

Estructuración
El criterio en el diseño de estructural de la construcción de la edificación en sí, se
ha usado un sistema tradicional de construcción que ha facilitado el diseño
arquitectónico de fácil ejecución está formada por fundaciones aisladas (zapatas,
vigas de arriostres en concreto y acero); con estructuras de concreto armado, losa
aligerada en una sola dirección muros portantes de albañilería. El sistema es
antisísmico y de alta resistencia por la distribución uniforme de sus refuerzos.
Estas determinantes llevaron a las siguientes conclusiones:

 Fundaciones:
Cimientos corridos, con zapatas, viga de Cimentación y Falso piso de 10
cm, concreto para cimientos corridos de proporción 1:10 +30% de P.G,
para Zapatas y Viga de Cimentación de concreto fc´= 210 kg/cm2 y acero
de fundaciones de fy=4200 kg/cm2.

 Estructuras:
Se fundamenta en la utilización de sistema estructural de concreto armado,
formado por vigas de carga, vigas de amarres, columnas; el modulo
estructural está calculada para 2 niveles o ampliación futura vertical,
concretó en estructura:fc´= 210 kg/cm2 y acero fy=4200 kg/cm2
.

Ubicación Columnas de confinamiento

Se realizan columnas de confinamiento, en los muros considerados dentro
de la longitud mínima de muros, los cuales recibirán las cargas de la
vivienda y la transferirán a la cimentación. Las columnas deben tener un
área mínima de 200 cm2, puede ser mayor si se desea. Los vanos de la
vivienda llevan columnetas con un espesor igual al espesor del muro.

 Cubiertas:
Techos: losa aligerada horizontal de concreto armado de fc´= 210 kg/cm2 y
acero de.fy=4200 kg/cm2
 CESAR ANTONIO MARTINEZ MAGALLANES
INGENIERO CIVIL CIP N°192853
________________________________________________________________________________

 Paredes:
Los muros portantes son de ladrillo de arcilla de 15 y 25 cm de albañilería
confinada, con revestimiento interior de con mortero a base de cemento
arena.

Análisis de Cargas de Gravedad

En el análisis de cargas de gravedad se consideraron los pesos propios de los
elementos estructurales (placas, columnas, vigas, losas) y de los elementos no
estructurales (tabiques, parapetos, etc.).

De acuerdo a la Norma de Cargas E 020 se consideró una sobrecarga de 300

Kg/m2 para el 1er piso y del segundo piso y de 100kg/m2 para el techo de
concreto armado.

Análisis Sísmico
El análisis para fuerzas laterales de sismo fue realizado considerando los
lineamientos y parámetros de la Norma de Diseño Sismorresistente vigente E-030.

Se ha hecho un análisis sísmico para el caso de las estructuras nuevas

independientes a la existente, considerando pórticos de concreto armado.

Se consideraron los siguientes coeficientes para la determinación de la fuerza

cortante en la base:

V = ZUCS x P
R
Z = 0.4 Coeficiente válido para la Zona III del mapa sísmico del Perú
U = 1.0 Edificaciones comunes
S = 1.4 Suelos de poca capacidad tipo III
R = 8 Pórticos de concreto.
C= 2.5 Factor de amplificación de acuerdo al periodo del suelo y de la estructura.
 CESAR ANTONIO MARTINEZ MAGALLANES
INGENIERO CIVIL CIP N°192853
________________________________________________________________________________

En todos los casos se cumplen las exigencias de la Norma E-030 de

Diseño Sismo Resistente.

Diseño de Concreto Armado

El diseño de muros de concreto armado, placas, vigas, losas y cimentación fue
realizado por el método de resistencia, siguiendo las indicaciones de la Norma
Peruana de Concreto Armado E-060.

Diseño de Cimentación

La cimentación del edificio está compuesta por cimientos corridos y zapatas

aisladas, combinadas y conectadas mediante vigas de cimentación, de concreto
armado.

__________________________
Cesar A. Martinez Magallanes
Ingeniero Civil
CIP N°192853
