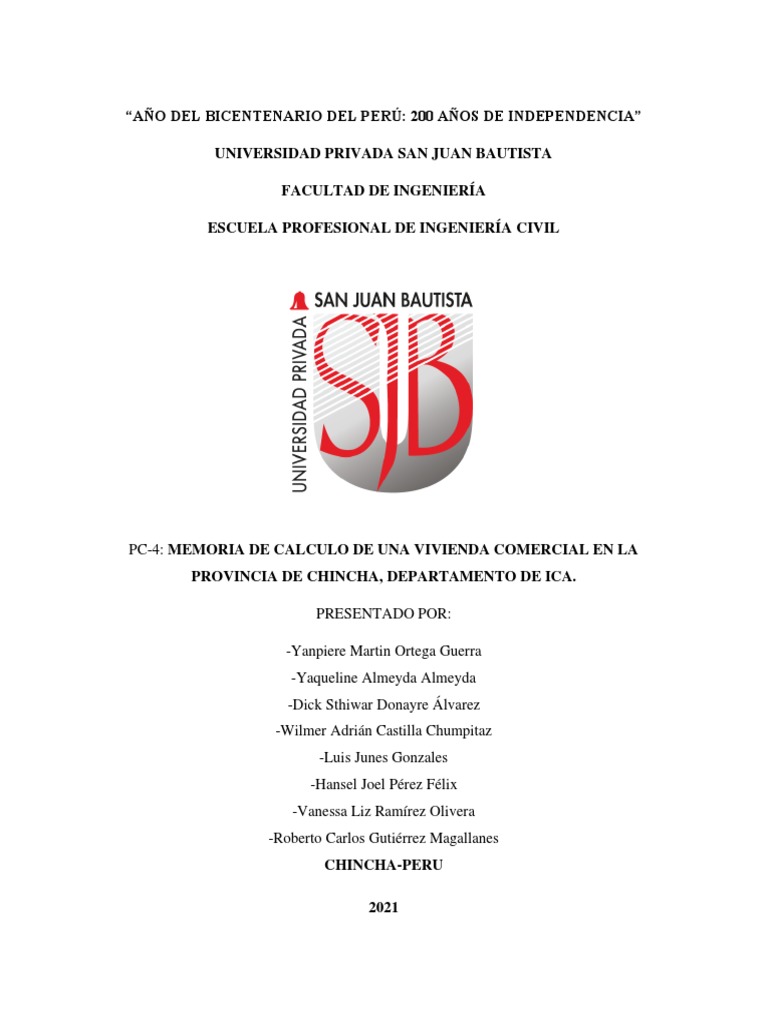

“AÑO DEL BICENTENARIO DEL PERÚ: 200 AÑOS DE INDEPENDENCIA”

UNIVERSIDAD PRIVADA SAN JUAN BAUTISTA

FACULTAD DE INGENIERÍA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

PC-4: MEMORIA DE CALCULO DE UNA VIVIENDA COMERCIAL EN LA

PROVINCIA DE CHINCHA, DEPARTAMENTO DE ICA.

PRESENTADO POR:

-Yanpiere Martin Ortega Guerra

-Yaqueline Almeyda Almeyda
-Dick Sthiwar Donayre Álvarez
-Wilmer Adrián Castilla Chumpitaz
-Luis Junes Gonzales
-Hansel Joel Pérez Félix
-Vanessa Liz Ramírez Olivera
-Roberto Carlos Gutiérrez Magallanes
CHINCHA-PERU

2021
ÍNDICE

I. GENERALIDADES ................................................................................................................ 4
1.1. CARACTERÍSTICAS DE LA EDIFICACIÓN ................................................................. 6
1.2. PRINCIPIOS DEL DISEÑO SÍSMICO ........................................................................... 6
II. NORMAS EMPLEADAS ....................................................................................................... 7
III. ESPECIFICACIONES DE LOS MATERIALES ................................................................... 7
3.1. CONCRETO:................................................................................................................. 7
3.2. ACERO CORRUGADO (ASTM A605): ...................................................................... 7
3.3. RECUBRIMIENTOS MÍNIMOS (R): .............................................................................. 7
IV. CONFIGURACIÓN DEL EDIFICIO ................................................................................. 7
V. PREDIMENSIONAMIENTO .................................................................................................. 8
5.1. Predimensionamiento de losa aligerada ............................................................. 8
5.2. Predimensionamiento de vigas ............................................................................ 10
5.3. Predimensionamiento de columnas ................................................................... 12
5.4. Resumen de Columnas .......................................................................................... 13
VI. METRADO DE CARGAS ................................................................................................ 14
6.1. Metrado de tabiquería + peso de piso terminado........................................... 14
VII. ESTADO DE CARGAS ................................................................................................... 14
7.1. Cargas ....................................................................................................................... 15
VIII. ANÁLISIS SÍSMICO ....................................................................................................... 16
8.1. Verificación y control de desplazamiento ........................................................ 17
8.1.1. Desplazamientos en eje Y ............................................................................. 18
8.1.2. Desplazamientos en eje X ............................................................................. 19

2
 MEMORIA DE CÁLCULO
La presente memoria de cálculo forma parte integral del proyecto estructural del curso de
Ingeniería Sísmica y vulnerabilidad de riesgos. Consta del análisis sísmico y diseño estructural
de una edificación de 7 niveles, ubicado en la provincia de Chincha, departamento de
Ica.

3
I. GENERALIDADES
La edificación cuenta con la siguiente distribución arquitectónica:

Tabla 1. Distribución arquitectónica de la edificación

PISO USO
PRIMER NIVEL COMERCIO
SEGUNDO NIVEL DEPARTAMENTOS
TERCER NIVEL DEPARTAMENTOS
CUARTO NIVEL DEPARTAMENTOS
QUINTO NIVEL DEPARTAMENTOS
SEXTO NIVEL DEPARTAMENTOS
SÉPTIMO NIVEL DEPARTAMENTOS
Fuente: elaboración propia

Primer nivel

Imagen 1. Arquitectura - primer nivel

4
Segundo al séptimo nivel

Imagen 2. Arquitectura _Segundo al séptimo nivel

Azotea

Imagen 3. Arquitectura _ azotea

5
1.1. CARACTERÍSTICAS DE LA EDIFICACIÓN

Tabla 2. Características de la edificación

CARACTERÍSTICAS MEDIDAS
LARGO 31.40 m
ANCHO 20.00 m
N° DE PISOS 07
ALTURA ENTRE PISO 3.00 m
N° DE PORTICOS Y-Y 05
N° DE PORTICOS X-X 06
Fuente: elaboración propia

1.2. PRINCIPIOS DEL DISEÑO SÍSMICO

El diseño estructural, se orienta a proporcionar adecuada estabilidad, resistencia,
rigidez y ductilidad frente a solicitaciones provenientes de cargas muertas, vivas,
asentamientos diferenciales y eventos sísmicos.

El diseño sísmico obedece a los Principios de la Norma E.030 DISEÑO SISMORRESISTENTE

del Reglamento Nacional de Edificaciones conforme a los cuales:
• La estructura no debería colapsar, ni causar daños graves a las personas debido
a movimientos sísmicos severos que puedan ocurrir en el sitio.
• La estructura debería soportar movimientos sísmicos moderados, que puedan
ocurrir en el sitio durante su vida de servicio, experimentando posibles daños
dentro de límites aceptables.

Estos principios guardan estrecha relación con la Filosofía de Diseño Sismorresistente

de la Norma:

• Evitar pérdidas de vidas

• Asegurar la continuidad de los servicios básicos
• Minimizar los daños a la propiedad

6
II. NORMAS EMPLEADAS
Se sigue las disposiciones de los Reglamentos y Normas Nacionales e Internacionales
descritos a continuación.
• Reglamento Nacional de Edificaciones (Perú)
• Reglamento Nacional de Edificaciones: E.030 –Diseño Sismorresistente.
• Reglamento Nacional de Edificaciones: E.020 –Cargas.
• Reglamento Nacional de Edificaciones: E.050 –Suelos y Cimentaciones.
• Reglamento Nacional de Edificaciones: E.060 –Concreto Armado
• Reglamento Nacional de Edificaciones: E.070 –Albañilería

Se entiende que todos los Reglamentos y Normas están en vigencia y/o son de la última
edición.

III. ESPECIFICACIONES DE LOS MATERIALES

3.1. CONCRETO:
• Resistencia (f´c): 280Kg/cm2 (columnas, placas, vigas y losas)
• Módulo de Elasticidad (E): 250,998 Kg/cm2 (f´c = 280 Kg/cm2)
• Peso Específico (γ): 2200.00 Kg/m3 (concreto simple)
: 2400.00 Kg/m3 (concreto armado)

3.2. ACERO CORRUGADO (ASTM A605):

• Resistencia a la fluencia (fy) : 4,200 Kg/cm2 (Gº 60)
• Módulo de Elasticidad E: 2’000,000 Kg/cm2

3.3. RECUBRIMIENTOS MÍNIMOS (R):

• Cimientos, zapatas, vigas de cimentación 7.00 cm
• Columnas, Vigas……………………………………………… 4.00 cm
• Losas Aligeradas……………………………………… 2.50cm
• Losas macizas, Escaleras 2.50 cm

IV. CONFIGURACIÓN DEL EDIFICIO

El Sistema Estructural de la edificación es un sistema APORTICADO, de esta manera la
norma principal que rige su diseño es la E060 y E.070 - Concreto Armado del RNE.

- Las losas aligeradas se han dimensionado con 30cm de espesor.

- Las losas macizas se han dimensionado con 25cm de espesor.
- Todo el concreto de las estructuras es de 280 kg/cm2.

La configuración busca satisfacer los siguientes requisitos:

- Planta simple
- Simetría en distribución de masas y disposición de muros, compensada con la
adición de pórticos.
- Regularidad en planta y elevación sin cambios bruscos de rigidez, masa o
discontinuidades en la transmisión de las fuerzas de gravedad y horizontales a
través de los elementos verticales hacia la cimentación.
- Rigidez similar en las dos direcciones principales de la edificación.

7
 Evaluación de la configuración:
• Irregularidad de Rigidez – Piso Blando. No presenta.
• Irregularidad de Masa. No presenta.
• Irregularidad Geométrica Vertical. No presenta.
• Discontinuidad en el Sistema Resistente. No presenta.
• Irregularidad Torsional. No presenta.
• Esquinas Entrantes. No presenta.
• Discontinuidad del Diafragma. No presenta.
• Sistema no paralelo. No presenta.
• La estructura clasifica como Regular.

V. PREDIMENSIONAMIENTO
5.1. Predimensionamiento de losa aligerada

Tabla 3. Espesor de losa de acuerdo al RNE

LOSA ALIGERADA
h= L/25 //////
PRED. LOSA
h/19
LOSA MACIZA h= L/28
Fuente: elaboración propia

Análisis por ejes

Tabla 4. Análisis de losa - Eje A-A y B-B

8
 FORMULA: 25
LOSA ALIGERADA

L: 7 Luz libre entre columnas. metros

T: 0.2800 Espesor de Losa metros
T: 30.00 Espesor de Losa ASUMIDO. cm

FORMULA: 28
LOSA MACIZA

L: 7 Luz libre entre columnas. metros

T: 0.2500 Espesor de Losa metros
T: 25.00 Espesor de Losa ASUMIDO. cm

Fuente: elaboración propia

SE ASUME LOSA ALIGERADA DE h = 30 cm

SE ASUME LOSA MACIZA DE h = 25 cm

9
5.2. Predimensionamiento de vigas
5.2.1. Vigas principales

Descripción Categoría
Edificaciones Esenciales
(Hospitales, Aeropuertos, A
Instalaciónes Educativas)
Edificaciónes Importantes
B
Cines, Centros Comerciales
Edificaciónes Comunes
C
(Viviendas, Oficinas, Hoteles)

LUZ MAYOR: 6.45 metros

h= 0.59 PERALTE predimensionado de la viga

0.6 metros
h= 60 PERALTE asumido
b= 0.293181818 Ancho de la viga. (2/3h a 1/2h)
b= 30 Ancho de la viga asumido. 0.3 metros

10
5.2.2. Vigas secundarias

Descripción Categoría
Edificaciones Esenciales
(Hospitales, Aeropuertos, A
Instalaciónes Educativas)
Edificaciónes Importantes
B
Cines, Centros Comerciales
Edificaciónes Comunes
C
(Viviendas, Oficinas, Hoteles)

LUZ MAYOR: 4.65 metros

h= 0.42 PERALTE predimensionado de la viga

0.45 metros
h= 45 PERALTE asumido
b= 0.21 Ancho de la viga. (2/3h a 1/2h)
b= 35 Ancho de la viga asumido. 0.35 metros

11
5.3. Predimensionamiento de columnas
C-1 ESQUINERA
AREA
9.1106 m2
TRIBUTAR
LOSA: 9.1106 m2 x 420 Kg/m2 x 7 = 26785.164 Kg
MUROS: 9.1106 m2 x 100 Kg/m2 x 7 = 6377.42 Kg
ACABADOS: 9.1106 m2 x 100 Kg/m2 x 7 = 6377.42 Kg
S/C: 9.1106 m2 x 500 Kg/m2 x 7 = 31887.1 Kg
VIGA Y-Y: 0.45 x 0.35 x 2.6 m x 2400 Kg/m3 x 6 = 5896.8 Kg
VIGA X-X: 0.60 x 0.30 x 3.5 m x 2400 Kg/m3 x 5 = 7560 Kg
COLUMNA: 0.60 x 0.60 x 21.00 m x 2400 Kg/m3 x 1 = 18144 Kg
Total carga : 103027.904 Kg
1.5 * 103027.9
b.D =
0.2 * 280
60 D= 2759.676
D= 46 cm
D= 70 cm
COMPROBACION
COLUMNA: 0.60 x 0.70 x 21.00 m x 2400.00 Kg/m3 x 1 = 21168.00 Kg
Total carga : 106051.904 Kg
1.5 * 106051.9
60 D=
0.2 * 280
60 D= 2840.676
D= 47 cm
D= 70 cm RESUMEN
CARGA MUERTA C-1 ESQUINERA PD = 74 Ton SECCION ASUMIDA CM
PD = 31.9 Ton - 106.0519 Ton PL= 31.9 Ton 0.60 x 0.70
PD = 74 Ton

C-2 LATERAL / EXCENTRICA

AREA
16.9178 m2
TRIBUTAR
LOSA: 16.9178 m2 x 420 Kg/m2 x 7 = 49738.332 Kg
MUROS: 16.9178 m2 x 100 Kg/m2 x 7 = 11842.46 Kg
ACABADOS: 16.9178 m2 x 100 Kg/m2 x 7 = 11842.46 Kg
S/C: 16.9178 m2 x 500 Kg/m2 x 7 = 59212.3 Kg
VIGA Y-Y: 0.45 x 0.35 x 2.6 m x 2400 Kg/m3 x 6 = 5896.8 Kg
VIGA X-X: 0.60 x 0.30 x 6.5 m x 2400 Kg/m3 x 5 = 14040 Kg
COLUMNA: 0.60 x 0.60 x 21.00 m x 2400 Kg/m3 x 1 = 18144 Kg
Total carga : 170716.352 Kg
1.25 * 170716.35
b.D =
0.25 * 280
60 D= 3048.5063
D= 51 cm
D= 70 cm
COMPROBACION
COLUMNA: 0.60 x 0.70 x 21.00 m x 2400.00 Kg/m3 x 1 = 21168.00 Kg
Total carga : 173740.352 Kg
1.25 * 173740.35
60 D=
0.25 * 280
60 D= 3102.5063
D= 52 cm
D= 70 cm RESUMEN
CARGA MUERTA C-1 ESQUINERA PD = 115 Ton SECCION ASUMIDA CM
PD = 59.2 Ton - 173.74035 Ton PL= 59.2 Ton 0.60 x 0.70
PD = 115 Ton

12
 C-3 CENTRAL
AREA
31.1975 m2
TRIBUTAR
LOSA: 31.1975 m2 x 420 Kg/m2 x 7 = 91720.65 Kg
MUROS: 31.1975 m2 x 100 Kg/m2 x 7 = 21838.25 Kg
ACABADOS: 31.1975 m2 x 100 Kg/m2 x 7 = 21838.25 Kg
S/C: 31.1975 m2 x 500 Kg/m2 x 7 = 109191.25 Kg
VIGA Y-Y: 0.45 x 0.35 x 6.5 m x 2400 Kg/m3 x 6 = 14742 Kg
VIGA X-X: 0.60 x 0.30 x 4.8 m x 2400 Kg/m3 x 5 = 10368 Kg
COLUMNA: 0.60 x 0.60 x 21.00 m x 2400 Kg/m3 x 1 = 18144 Kg
Total carga : 287842.4 Kg
1.1 * 287842.4
b.D =
0.3 * 280
60 D= 3769.3648
D= 63 cm
D= 70 cm
COMPROBACION
COLUMNA: 0.60 x 0.70 x 21.00 m x 2400.00 Kg/m3 x 1 = 21168.00 Kg
Total carga : 290866.4 Kg
1.1 * 290866.4
60 D=
0.3 * 280
60 D= 3808.9648
D= 63 cm
D= 70 cm RESUMEN
CARGA MUERTA C-1 ESQUINERA PD = 182 Ton SECCION ASUMIDA CM
PD = 109.2 Ton - 290.8664 Ton PL= 109.2 Ton 0.60 x 0.70
PD = 182 Ton

5.4. Resumen de Columnas

ESQUINERA
Ps: P · A· N Carga de Servicio
P: 103027.904 kg/m2 Carga supuesta por m2 de acuerdo a categoría
At: 9.1106 m2 Área tributaria de la columna
N°: 7 pisos Número de Pisos
0.70
f'c: 280 kg/cm Resistencia a la compresión del concreto
b: 0.60 m Dimensión X de la columna
h: 0.70 m Dimensión Y de la columna 0.60
b*h: 0.42 m2 Área bruta de la columna

LATERAL/EXCENTRICA
Ps: P · A· N Carga de Servicio
P: 170716.352 kg/m2 Carga supuesta por m2 de acuerdo a categoría
At: 16.9178 m2 Área tributaria de la columna
N°: 7 pisos Número de Pisos
0.70
f'c: 280 kg/cm Resistencia a la compresión del concreto
b: 0.60 cm Dimensión X de la columna
h: 0.70 cm Dimensión Y de la columna 0.60
b*h: 0.42 cm2 Área bruta de la columna

CENTRAL
Ps: P · A· N Carga de Servicio
P: 287842.4 kg/m2 Carga supuesta por m2 de acuerdo a categoría
At: 31.1975 m2 Área tributaria de la columna
N°: 7 pisos Número de Pisos
0.70
f'c: 280 kg/cm Resistencia a la compresión del concreto
b: 0.60 cm Dimensión X de la columna
h: 0.70 cm Dimensión Y de la columna 0.60
b*h: 0.42 cm2 Área bruta de la columna

13
VI. METRADO DE CARGAS
6.1. Metrado de tabiquería + peso de piso terminado
Longitud del eje X 31.40 METROS
Longitud del eje Y 20.00 METROS
ALTURA TOTAL 21.00 METROS

Primer nivel al séptimo nivel

Tabla 5. Metrado tabiquería - Primer nivel al séptimo nivel

DIMENSIONES NUMERO
ELEMENTO PESO UNITARIO TOTAL EN KG.
X Y Z DE VECES
LOSA 31.40 20.00 420 1 263760.00
MURO 31.40 20.00 100 1 62800.00
ACABADO 31.40 20.00 100 1 62800.00
S/C 31.40 20.00 50% 500 1 157000.00
V. X-X 0.30 0.60 31.40 2400 5 67824.00
V. Y-Y 0.35 0.45 20.00 2400 6 45360.00
C-1 0.60 0.70 3 2400 4 12096.00
C-2 0.60 0.70 3 2400 14 42336.00
C-3 0.60 0.70 3 2400 12 36288.00
Ʃ: 750264.00 KG.

Fuente: elaboración propia

Azotea

Tabla 8. Metrado tabiquería – Azotea

DIMENSIONES NUMERO
ELEMENTO PESO UNITARIO TOTAL EN KG.
X Y Z DE VECES
LOSA 31.40 20.00 420 1 263760.00
MURO 31.40 20.00 100 1 62800.00
ACABADO 31.40 20.00 100 1 62800.00
S/C 31.40 20.00 25% 500 1 78500.00
V. X-X 0.30 0.60 31.40 2400 5 67824.00
V. Y-Y 0.35 0.45 20.00 2400 6 45360.00
C-1 0.60 0.70 3 2400 4 12096.00
C-2 0.60 0.70 3 2400 14 42336.00
C-3 0.60 0.70 3 2400 12 36288.00
Ʃ: 671764.00 KG.

Fuente: elaboración propia

VII. ESTADO DE CARGAS

De acuerdo a las Normas RNE. E.020, E060, se consideran los siguientes estados de
Carga en la estructura según valores que a continuación se detallan las cargas
consideradas en el análisis por gravedad:

− Concreto 2400 kg/m3

− Losa aligerada de 30cm 420 kg/m2
− Piso acabado 100 kg/m2
− s/c en azoteas inclinadas 50 kg/m2 (carga mínima para techos inclinados).
Finalmente se cargó con 100 kg/cm2.

14
7.1. Cargas

Tabla 6. Cargas vivas mínimas según E-020

CARGAS VIVAS MINIMAS REPARTIDAS

TIENDAS 5.0 (500)
Corredores y Escaleras 5.0 (500)

VIVIENDAS 2.0 (200

Corredores y Escaleras 2.0 (200

Fuente: Reglamento Nacional de Edificaciones

Tabla 7. Carga Muerta

CALCULO DE CARGA MUERTA
AREA TRIBUTARIA TOMADO DEL C-3 CENTRAL: 31.20 METROS Area CAD
LOSA: 31.20 metros x 420.00 KG. = 13102.95 KG/m
MURO: 31.20 metros x 100.00 KG. = 3119.75 KG/m
ACABADO: 31.20 metros x 100.00 KG. = 3119.75 KG/m
VIGA X-X 0.30 metros x 0.60 metros 2400.00 KG. = 432.00 KG/m
VIGA Y-Y 0.35 metros x 0.45 metros 2400.00 KG. = 378.00 KG/m

Fuente: elaboración propia

Tabla 8. Cargas por niveles

CALCULO DE CARGA VIVA DENTRO DE LOS 6 PRIMEROS NIVELES

S/C: 31.20 metros x 500.00 KG. = 15598.75 KG./m
ENTONCES:
Wu: 54731.31 KG/m

CALCULO DE CARGA VIVA DEL 7TIMO NIVEL

S/C: 31.20 metros x 100.00 KG. = 3119.75 KG./m
ENTONCES:
Wu: 33517.01 KG/m

Fuente: elaboración propia

15
VIII. ANÁLISIS SÍSMICO

El Análisis Sísmico se realiza utilizando un modelo matemático tridimensional en donde

los elementos verticales están conectados con diafragmas horizontales, los cuales se
suponen infinitamente rígidos en sus planos. Además, para cada dirección, se ha
considerado una excentricidad accidental de 0.05 veces la dimensión del edificio en
la dirección perpendicular a la acción de la fuerza. Los parámetros sísmicos que
estipula la Norma de Diseño Sismorresistente (RNE- E.030) considerados para el Análisis
en el Edificio son los siguientes:

PARAMETROS SISMICOS
FACTOR DE ZONA: ZONA 4 0.45 TABLA N°1
IMPORTANCIA: U 1.30 TABLA N°5
FACTOR AMPLIFICACION: C NO DEFINIDO ARTICULO 14
FACTOR SUELO: S 1.00 TABLA N°3
COEFICIENTE DE REDUCCION: R 7.00 TABLA N°7
TP: 0.40
PERIODO: TABLA N°4
TL: 2.50
PERIODO DE VIVRACION: T NO DEFINIDO

PERIODO FUNDAMENTAL DE
CT: 35.00
VIBRACIÓN, T. Art..28.4

DONDE: CT= 35 Para edificios cuyos elementos resistentes en la direccion considerada sean unicamente: Porticos de concreto
armado sin muro de corte y Porticos Ductiles de acero con uniones resistentes a momentos sin arriostramiento.

ENTONCES:
T: 21/35 ENTONCES:
C: 0.6 ≤ 0.40 NO CUMPLE C: 1.67
C: 0.40 ≤ 0.60 ≤ 2.50 SI CUMPLE

VBASAL
VBASAL = 0.45 * 1.3 * 1.67 * 1/7 x 5173348.00 KG.
VBASAL: 722014.62 KG.

NIVEL HM PI(KG) PI*HI

7° 21 671764.00 14107044.00 0.23 165958.64
6° 18 750264.00 13504752.00 0.22 158873.14
5° 15 750264.00 11253960.00 0.18 132394.28
4° 12 750264.00 9003168.00 0.15 105915.42
3° 9 750264.00 6752376.00 0.11 79436.57
2° 6 750264.00 4501584.00 0.07 52957.71
1° 3 750264.00 2250792.00 0.04 26478.86
SUMATORIA: 61373676.00 1.00 722014.62 KG.

16
 Fuerzas por Niveles

F7: 165958.64 F7: 23708.38

F6: 158873.14 F6: 22696.16
F5: 132394.28 F5: 18913.47
F4: 105915.42 F4: 15130.77
F3: 79436.57 F3: 11348.08
F2: 52957.71 F2: 7565.39
F1: 26478.86 F1: 3782.69
TOTAL: 722014.62 SI CUMPLE

8.1. Verificación y control de desplazamiento

De acuerdo a la Norma NTE. E030, para el control de los desplazamientos laterales, los
resultados los desplazamientos relativos se deberán ser multiplicados por el valor de
0.75R para estructuras regulares y por R para estructura Irregulares, para pasar de un
estado elástico a inelástico.

Para calcular las máximas derivas laterales de la estructura. Se tomaron los

desplazamientos dados por mastan2. Dónde:

Desplazamiento Permisible ≤ 0.007

(▲Relativo*3*R) / 4*L ≤ 0.007 ▲Relativo= ▲Final - ▲Inicial

Aporticado
en Y por
medio del
programa
Mastan 2.

17
Aporticado
en X por
medio del
programa
Mastan 2.

Fuente: modelado Mastan2

8.1.1. Desplazamientos en eje Y

Tabla 9. Desplazamiento en el eje y

Primer nivel

Segundo nivel

Tercer nivel

Cuarto nivel

Quinto nivel

Sexto nivel

Séptimo nivel

Fuente: mastan2

18
 ▲Del

NIVEL

ALTURA
DEZPLAZAMIEN Nivel
TO (METROS)
RNE
Obtenido
1 3 0.005046 0.00126 0.007 SI CUMPLE
2 3 0.01449 0.00236 0.007 SI CUMPLE
3 3 0.02519 0.00268 0.007 SI CUMPLE
4 3 0.03523 0.00251 0.007 SI CUMPLE
5 3 0.04371 0.00212 0.007 SI CUMPLE
6 3 0.05001 0.00158 0.007 SI CUMPLE
7 3 0.05321 0.00080 0.007 SI CUMPLE

8.1.2. Desplazamientos en eje X

Tabla 10. Desplazamiento en el eje x

Primer nivel

Segundo nivel

Tercer nivel

Cuarto nivel

Quinto nivel

Sexto nivel

Séptimo nivel

Fuente: Mastan2
▲Del
NIVEL

ALTURA

DEZPLAZAMIENT Nivel
RNE
O (METROS) Obtenido

1 3 0.005463 0.00137 0.007 SI CUMPLE

2 3 0.01597 0.00263 0.007 SI CUMPLE
3 3 0.02886 0.00322 0.007 SI CUMPLE
4 3 0.04167 0.00320 0.007 SI CUMPLE
5 3 0.05297 0.00283 0.007 SI CUMPLE
6 3 0.06156 0.00215 0.007 SI CUMPLE
7 3 0.06583 0.00107 0.007 SI CUMPLE

19
IX. DISEÑO DE ELEMENTOS ESTRUCTURALES
Para el diseño de vigas y columnas el programa sigue los lineamientos del ACI-14 cuyas
fórmulas y factores de cargas son equivalentes a los de nuestra norma E.060. Para el trazo
de los planos se verifica que las cuantías de diseño sean mayores a la mínima y menores a
la máxima estipuladas en la Norma E.060.

9.1. Diseño de losa aligerada

Diseño de losa desde 1° nivel hasta el 6° nivel:

DISEÑO DE LOSA ALIGERADA EJE C-D / (1-2) ( 4-5)

1.00 MODELO:
A B
5.20 m

2.00 PREDIMENSIONAMIENTO: (modifIcar celdas en amarillo si tuviera otros datos)

a.- LUZ CRÍTICA

L= 5.20 m L= Longitud de tramo crítico
H= L/19 Predimensionamiento de peralte de losa
H= 27.37 cm ( L/19 para: S/C <= 500kg/m2)
H: 30 cm H= Peralte de losa. b 10 cm
r: 2.5 cm r= Recubrimiento. f´c: 280 Kg/m2
d: 27.5 cm d= Peralte efectivo f´y: 4200 Kg/m2
3.00 METRADO DE CARGAS: (modifIcar celdas en amarillo si tuviera otros datos)

a.- CARGA MUERTA (WD)

Peso propio losa 420 Kg/m2 Recuerde que:
Piso terminado 100 Kg/m2 Aligerado e=17cm. 280 Kg/m2
Tabiquería 100 Kg/m2 Aligerado e=20cm. 300 Kg/m2
Cielo raso 0 Kg/m2 Aligerado e=25cm. 350 Kg/m2
Wd = 620 Kg/m2
WD / vigueta= 248 kg/m ( WD / vigueta = Wd / 2.5 )

b.- CARGA VIVA (WL)

Sobre carga según uso 500 Kg/m2
Wl = 500 Kg/m2
WL / vigueta= 200 kg/m ( WL / vigueta = Wl / 2.5 )

c.- CARGA ULTIMA (WU)

Carga de Diseño = 1.4 x WD + 1.7 x WL
WU / vigueta= 0.687 Tn/m

20
 4.00 COEFICIENTES APRÓXIMADOS: ( verificar por método alternativo)

1/12 1/12
1/10

5.00 LUCES PARA CALCULO DE MOMENTOS EN APOYOS Y TRAMOS: (m)

5.20 5.20
5.20

6.00 MOMENTOS: (Tn.m)

1.55 1.55
1.86

MOMENTOS - AREA DE ACERO - VALORES DE a

DATOS APOYO (kg.cm) TRAMO (kg.cm)

h= 30.00 cm fy= 4200.00 kg/cm2 Ma= 154849 Mab= 185819

r= 2.50 cm fc= 280.00 kg/cm2 Mb= 154849
d= 27.50 cm Ø= 0.90
b= 10.00 cm β= 0.85
a=d/5 5.50 cm

Cálculo de valor de "As" final, en función al valor de "a"

1er. As= 1.66 1er. As= 2.92

2do. As= 1.57 2do. As= 2.78
Ma 3er. As= 1.57 3er. As= 2.77 1er. As= 1.99 1er. As= 3.51
4to. As= 1.57 2do. As= 1.91 2do. As= 3.37
Mab 3er. As= 1.90 3er. As= 3.36
1er. As= 1.66 1er. As= 2.92 4to. As= 1.90
2do. As= 1.57 2do. As= 2.78
Mb 3er. As= 3er. As=
1.57 2.77
4to. As= 1.57

21
7.00 ACERO: (acero requerido y acero de diseño)

Ma Mb As(a) As(b)
Mab As(ab)

MOMENTOS ACERO REQUERIDO ACERO DE DISEÑO

Momentos (-) Acero - As (-) Acero - As (-)

Ma= 1.548 Tn.m As(a) = 1.57 cm2 As(a) = 1Ø1/2+1Ø3/8 1Ø5/8
Mb= 1.548 Tn.m As(b) = 1.57 cm2 As(b) = 1Ø1/2+1Ø3/8 1Ø5/8

Momentos (+) Acero - As (+) Acero - As (+)

Mab= 1.858 Tn.m As(ab) = 1.90 cm2 As(ab) = 1Ø1/2+1Ø3/8 1Ø5/8

DISEÑO DE LOSA ALIGERADA EJE 3-3/C-D

1.00 MODELO:
A B
1.70 m

2.00 PREDIMENSIONAMIENTO: (modifIcar celdas en amarillo si tuviera otros datos)

a.- LUZ CRÍTICA

L= 1.70 m L= Longitud de tramo crítico
H= L/19 Predimensionamiento de peralte de losa
H= 8.95 cm ( L/19 para: S/C <= 500kg/m2)
H: 30 cm H= Peralte de losa. b 10 cm
r: 2.5 cm r= Recubrimiento. f´c: 280 Kg/m2
d: 27.5 cm d= Peralte efectivo f´y: 4200 Kg/m2

22
3.00 METRADO DE CARGAS: (modifIcar celdas en amarillo si tuviera otros datos)

a.- CARGA MUERTA (WD)

Peso propio losa 420 Kg/m2 Recuerde que:
Piso terminado 100 Kg/m2 Aligerado e=17cm. 280 Kg/m2
Tabiquería 100 Kg/m2 Aligerado e=20cm. 300 Kg/m2
Cielo raso 0 Kg/m2 Aligerado e=25cm. 350 Kg/m2
Wd = 620 Kg/m2
WD / vigueta= 248 kg/m ( WD / vigueta = Wd / 2.5 )

b.- CARGA VIVA (WL)

Sobre carga según uso 500 Kg/m2
Wl = 500 Kg/m2
WL / vigueta= 200 kg/m ( WL / vigueta = Wl / 2.5 )

c.- CARGA ULTIMA (WU)

Carga de Diseño = 1.4 x WD + 1.7 x WL
WU / vigueta= 0.687 Tn/m

4.00 COEFICIENTES APRÓXIMADOS: ( verificar por método alternativo)

1/12 1/12
1/10

5.00 LUCES PARA CALCULO DE MOMENTOS EN APOYOS Y TRAMOS: (m)

1.70 1.70
1.70

6.00 MOMENTOS: (Tn.m)

0.17 0.17
0.20

23
 MOMENTOS - AREA DE ACERO - VALORES DE a

DATOS APOYO (kg.cm) TRAMO (kg.cm)

h= 30.00 cm fy= 4200.00 kg/cm2 Ma= 16550 Mab= 19860

r= 2.50 cm fc= 280.00 kg/cm2 Mb= 16550
d= 27.50 cm Ø= 0.90
b= 10.00 cm β= 0.85
a=d/5 5.50 cm

Cálculo de valor de "As" final, en función al valor de "a"

1er. As= 0.18 1er. As= 0.31

2do. As= 0.16 2do. As= 0.28
Ma 3er. As= 0.16 3er. As= 0.28 1er. As= 0.21 1er. As= 0.37
4to. As= 0.16 2do. As= 0.19 2do. As= 0.34
Mab 3er. As= 0.19 3er. As= 0.34
1er. As= 0.18 1er. As= 0.31 4to. As= 0.19
2do. As= 0.16 2do. As= 0.28
Mb 3er. As= 3er. As=
0.16 0.28
4to. As= 0.16

7.00 ACERO: (acero requerido y acero de diseño)

Ma Mb As(a) As(b)
Mab As(ab)

MOMENTOS ACERO REQUERIDO ACERO DE DISEÑO

Momentos (-) Acero - As (-) Acero - As (-)

Ma= 0.166 Tn.m As(a) = 0.16 cm2 As(a) = 1Ø3/8 1Ø1/2
Mb= 0.166 Tn.m As(b) = 0.16 cm2 As(b) = 1Ø3/8 1Ø1/2

Momentos (+) Acero - As (+) Acero - As (+)

Mab= 0.199 Tn.m As(ab) = 0.19 cm2 As(ab) = 1Ø3/8

24
 DISEÑO DE LOSA ALIGERADA EJE F-F Y A-A

1.00 MODELO:
A B C C D
5.20 m 4.80 m 4.80 m 3.39 m

2.00 PREDIMENSIONAMIENTO: (modifIcar celdas en amarillo si tuviera otros datos)

a.- LUZ CRÍTICA

L= 5.20 m L= Longitud de tramo crítico
H= L/19 Predimensionamiento de peralte de losa
H= 27.37 cm ( L/19 ---> coeficiente para S/C <= 500kg/m2)
H: 30 cm H= Peralte de losa. b 10 cm
r: 2.5 cm r= Recubrimiento. f´c: 280 Kg/m2
d: 27.5 cm d= Peralte efectivo f´y: 4200 Kg/m2

3.00 METRADO DE CARGAS: (modifIcar celdas en amarillo si tuviera otros datos)

a.- CARGA MUERTA (WD)

Peso propio losa 420 Kg/m2 Recuerde que:
Piso terminado 100 Kg/m2 Aligerado e=17cm. 280 Kg/m2
Tabiquería 100 Kg/m2 Aligerado e=20cm. 300 Kg/m2
Cielo raso 0 Kg/m2 Aligerado e=25cm. 350 Kg/m2
Wd = 620 Kg/m2
WD / vigueta= 248 kg/m ( WD / vigueta = Wd / 2.5 )

b.- CARGA VIVA (WL)

Sobre carga según uso 500 Kg/m2
Wl = 500 Kg/m2
WL / vigueta= 200 kg/m ( WL / vigueta = Wl / 2.5 )

c.- CARGA ULTIMA (WU)

Carga de Diseño = 1.4 x WD + 1.7 x WL
WU / vigueta= 0.687 Tn/m

25
4.00 COEFICIENTES ACI: ( Antes de calcular verificar que: ( LM / lm < 1.20 ) Relación entre luces)

1/24 1/10 1/11 1/10 1/24

1/11 1/16 1/16 1/11

5.00 LUCES PARA CALCULO DE MOMENTOS EN APOYOS Y TRAMOS: (m)

5.20 5.00 4.80 4.09 3.39

5.20 4.80 4.80 3.39

6.00 MOMENTOS: (Tn.m)

0.77 1.72 1.44 1.15 0.33

1.69 0.99 0.99 0.72

26
 MOMENTOS - AREA DE ACERO - VALORES DE a

DATOS APOYO (kg.cm) TRAMO (kg.cm)

h= 30.00 cm fy= 4200.00 kg/cm2 Ma= 77425 Mab= 168926

r= 2.50 cm fc= 280.00 kg/cm2 Mb= 171800 Mbc= 98957
d= 27.50 cm Ø= 0.90 Mc= 143937 Mcd= 98957
b= 10.00 cm β= 0.85 Md= 115113 Mde= 71608
a=d/5 5.50 cm Me= 32820

Cálculo de valor de "As" final, en función al valor de "a"

1er. As= 0.83 1er. As= 1.46

2do. As= 0.77 2do. As= 1.35
Ma 3er. As= 0.76 3er. As= 1.35 1er. As= 1.81 1er. As= 3.19
4to. As= 0.76 2do. As= 1.73 2do. As= 3.04
Mab 3er. As= 1.72 3er. As= 3.04
1er. As= 1.84 1er. As= 3.24 4to. As= 1.72
2do. As= 1.76 2do. As= 3.10
Mb 3er. As= 3er. As= 1er. As= 1.06 1er. As= 1.87
1.75 3.09
4to. As= 1.75 2do. As= 0.99 2do. As= 1.74
Mbc 3er. As= 3er. As=
0.98 1.73
1er. As= 1.54 1er. As= 2.72 4to. As= 0.98
2do. As= 1.46 2do. As= 2.57
Mc 3er. As= 3er. As= 1er. As= 1.06 1er. As= 1.87
1.45 2.56
4to. As= 1.45 2do. As= 0.99 2do. As= 1.74
Mcd 3er. As= 3er. As=
0.98 1.73
1er. As= 1.23 1er. As= 2.17 4to. As= 0.98
2do. As= 1.15 2do. As= 2.03
Md 3er. As= 3er. As= 1er. As= 0.77 1er. As= 1.35
1.15 2.03
4to. As= 1.15 2do. As= 0.71 2do. As= 1.25
Mde 3er. As= 3er. As=
0.70 1.24
1er. As= 0.35 1er. As= 0.62 4to. As= 0.70
2do. As= 0.32 2do. As= 0.56
Me 3er. As= 3er. As=
0.32 0.56
4to. As= 0.32

27
7.00 ACERO: (acero requerido y acero de diseño)

As(a) As(b) As(c) As(d) As(e)

As(ab) As(bc) As(cd) As(de)

MOMENTOS ACERO REQUERIDO ACERO DE DISEÑO

Momentos (-) Acero - As (-) Acero - As (-)

Ma= 0.774 Tn.m As(a) = 0.76 cm2 As(a) = 1Ø1/2 1Ø5/8
Mb= 1.718 Tn.m As(b) = 1.75 cm2 As(b) = 1Ø1/2+1Ø3/8 1Ø5/8
Mc= 1.439 Tn.m As(c) = 1.45 cm2 As(c) = 1Ø1/2+1Ø3/8 1Ø5/8
Md= 1.151 Tn.m As(d) = 1.15 cm2 As(d) = 1Ø1/2 1Ø5/8
Me= 0.328 Tn.m As(e) = 0.32 cm2 As(e) = 1Ø1/2 1Ø5/8

Momentos (+) Acero - As (+) Acero - As (+)

Mab= 1.689 Tn.m As(ab) = 1.72 cm2 As(ab) = 1Ø1/2+1Ø3/8 1Ø5/8
Mbc= 0.990 Tn.m As(bc) = 0.98 cm2 As(bc) = 1Ø1/2 1Ø5/8
Mcd= 0.990 Tn.m As(cd) = 0.98 cm2 As(cd) = 1Ø1/2 1Ø5/8
Mde= 0.716 Tn.m As(de) = 0.70 cm2 As(de) = 1Ø3/8 1Ø5/8

28
 DISEÑO DE LOSA ALIGERADA - 4 TRAMOS RESTANTE

1.00 MODELO:
A B C C D
5.20 m 4.80 m 4.80 m 5.20 m

2.00 PREDIMENSIONAMIENTO: (modifIcar celdas en amarillo si tuviera otros datos)

a.- LUZ CRÍTICA

L= 5.20 m L= Longitud de tramo crítico
H= L/19 Predimensionamiento de peralte de losa
H= 27.37 cm ( L/19 ---> coeficiente para S/C <= 500kg/m2)
H: 30 cm H= Peralte de losa. b 10 cm
r: 2.5 cm r= Recubrimiento. f´c: 280 Kg/m2
d: 27.5 cm d= Peralte efectivo f´y: 4200 Kg/m2

3.00 METRADO DE CARGAS: (modifIcar celdas en amarillo si tuviera otros datos)

a.- CARGA MUERTA (WD)

Peso propio losa 420 Kg/m2 Recuerde que:
Piso terminado 100 Kg/m2 Aligerado e=17cm. 280 Kg/m2
Tabiquería 100 Kg/m2 Aligerado e=20cm. 300 Kg/m2
Cielo raso 0 Kg/m2 Aligerado e=25cm. 350 Kg/m2
Wd = 620 Kg/m2
WD / vigueta= 248 kg/m ( WD / vigueta = Wd / 2.5 )

b.- CARGA VIVA (WL)

Sobre carga según uso 500 Kg/m2
Wl = 500 Kg/m2
WL / vigueta= 200 kg/m ( WL / vigueta = Wl / 2.5 )

c.- CARGA ULTIMA (WU)

Carga de Diseño = 1.4 x WD + 1.7 x WL
WU / vigueta= 0.687 Tn/m

29
4.00 COEFICIENTES ACI: ( Antes de calcular verificar que: ( LM / lm < 1.20 ) Relación entre luces)

1/24 1/10 1/11 1/10 1/24

1/11 1/16 1/16 1/11

5.00 LUCES PARA CALCULO DE MOMENTOS EN APOYOS Y TRAMOS: (m)

5.20 5.00 4.80 5.00 5.20

5.20 4.80 4.80 5.20

6.00 MOMENTOS: (Tn.m)

0.77 1.72 1.44 1.72 0.77

1.69 0.99 0.99 1.69

30
 MOMENTOS - AREA DE ACERO - VALORES DE a

DATOS APOYO (kg.cm) TRAMO (kg.cm)

h= 30.00 cm fy= 4200.00 kg/cm2 Ma= 77425 Mab= 168926

r= 2.50 cm fc= 280.00 kg/cm2 Mb= 171800 Mbc= 98957
d= 27.50 cm Ø= 0.90 Mc= 143937 Mcd= 98957
b= 10.00 cm β= 0.85 Md= 171800 Mde= 168926
a=d/5 5.50 cm Me= 77425

Cálculo de valor de "As" final, en función al valor de "a"

1er. As= 0.83 1er. As= 1.46

2do. As= 0.77 2do. As= 1.35
Ma 3er. As= 0.76 3er. As= 1.35 1er. As= 1.81 1er. As= 3.19
4to. As= 0.76 2do. As= 1.73 2do. As= 3.04
Mab 3er. As= 1.72 3er. As= 3.04
1er. As= 1.84 1er. As= 3.24 4to. As= 1.72
2do. As= 1.76 2do. As= 3.10
Mb 3er. As= 3er. As= 1er. As= 1.06 1er. As= 1.87
1.75 3.09
4to. As= 1.75 2do. As= 0.99 2do. As= 1.74
Mbc 3er. As= 3er. As=
0.98 1.73
1er. As= 1.54 1er. As= 2.72 4to. As= 0.98
2do. As= 1.46 2do. As= 2.57
Mc 3er. As= 3er. As= 1er. As= 1.06 1er. As= 1.87
1.45 2.56
4to. As= 1.45 2do. As= 0.99 2do. As= 1.74
Mcd 3er. As= 3er. As=
0.98 1.73
1er. As= 1.84 1er. As= 3.24 4to. As= 0.98
2do. As= 1.76 2do. As= 3.10
Md 3er. As= 3er. As= 1er. As= 1.81 1er. As= 3.19
1.75 3.09
4to. As= 1.75 2do. As= 1.73 2do. As= 3.04
Mde 3er. As= 3er. As=
1.72 3.04
1er. As= 0.83 1er. As= 1.46 4to. As= 1.72
2do. As= 0.77 2do. As= 1.35
Me 3er. As= 3er. As=
0.76 1.35
4to. As= 0.76

31
 7.00 ACERO: (acero requerido y acero de diseño)

As(a) As(b) As(c) As(d) As(e)

As(ab) As(bc) As(cd) As(de)

MOMENTOS ACERO REQUERIDO ACERO DE DISEÑO

Momentos (-) Acero - As (-) Acero - As (-)

Ma= 0.774 Tn.m As(a) = 0.76 cm2 As(a) = 1Ø1/2 1Ø5/8
Mb= 1.718 Tn.m As(b) = 1.75 cm2 As(b) = 1Ø1/2+1Ø3/8 1Ø5/8
Mc= 1.439 Tn.m As(c) = 1.45 cm2 As(c) = 1Ø1/2+1Ø3/8 1Ø5/8
Md= 1.718 Tn.m As(d) = 1.75 cm2 As(d) = 1Ø1/2+1Ø3/8 1Ø5/8
Me= 0.774 Tn.m As(e) = 0.76 cm2 As(e) = 1Ø1/2 1Ø5/8

Momentos (+) Acero - As (+) Acero - As (+)

Mab= 1.689 Tn.m As(ab) = 1.72 cm2 As(ab) = 1Ø1/2+1Ø3/8 1Ø5/8
Mbc= 0.990 Tn.m As(bc) = 0.98 cm2 As(bc) = 1Ø1/2 1Ø5/8
Mcd= 0.990 Tn.m As(cd) = 0.98 cm2 As(cd) = 1Ø1/2 1Ø5/8
Mde= 1.689 Tn.m As(de) = 1.72 cm2 As(de) = 1Ø1/2+1Ø3/8 1Ø5/8

Se ha procedido a carga a la vigueta con las respectivas cargas muertas y vivas

32
 3
5

2
4

A
A

e=0.30m
Esc. 1:75
1.10 1.40 1.40 1.40 1.40 1.40 1.00 .75

1
VB (25x30)

1.10

B
B

1.10 1.40 1.40 1.40 1.40 1.40 1.45

LOSA ALIGERADA - PRIMER - SEXTO NIVEL

C
C

VS (35x45) VS (30x45) VS (35x45) VS (35x45)

1.10

4
5

PL-4

VS (35x45) VS (30x45) VS (35x45) VS (35x45)

D
D

1.10 1.40 1.40 1.40 1.40 1.40 1.45

6

E
E

0.30

1.10 1.40 1.40 1.40 1.40 1.40 1.45

VB (25x30)
8

1.40 1.40 .75

F
F

1
3
4
5
 DISEÑO DE LOSA ALIGERADA 7° NIVEL

1.00 MODELO:
A B C C D
5.20 m 4.80 m 4.80 m 5.20 m

2.00 PREDIMENSIONAMIENTO: (modifIcar celdas en amarillo si tuviera otros datos)

a.- LUZ CRÍTICA

L= 5.20 m L= Longitud de tramo crítico
H= L/19 Predimensionamiento de peralte de losa
H= 27.37 cm ( L/19 ---> coeficiente para S/C <= 500kg/m2)
H: 30 cm H= Peralte de losa. b 10 cm
r: 2.5 cm r= Recubrimiento. f´c: 280 Kg/m2
d: 27.5 cm d= Peralte efectivo f´y: 4200 Kg/m2

3.00 METRADO DE CARGAS: (modifIcar celdas en amarillo si tuviera otros datos)

a.- CARGA MUERTA (WD)

Peso propio losa 420 Kg/m2 Recuerde que:
Piso terminado 100 Kg/m2 Aligerado e=17cm. 280 Kg/m2
Tabiquería 100 Kg/m2 Aligerado e=20cm. 300 Kg/m2
Cielo raso 0 Kg/m2 Aligerado e=25cm. 350 Kg/m2
Wd = 620 Kg/m2
WD / vigueta= 248 kg/m ( WD / vigueta = Wd / 2.5 )

b.- CARGA VIVA (WL)

Sobre carga según uso 100 Kg/m2
Wl = 100 Kg/m2
WL / vigueta= 40 kg/m ( WL / vigueta = Wl / 2.5 )

c.- CARGA ULTIMA (WU)

Carga de Diseño = 1.4 x WD + 1.7 x WL
WU / vigueta= 0.415 Tn/m
4.00 COEFICIENTES ACI: ( Antes de calcular verificar que: ( LM / lm < 1.20 ) Relación entre luces)

1/24 1/10 1/11 1/10 1/24

1/11 1/16 1/16 1/11

5.00 LUCES PARA CALCULO DE MOMENTOS EN APOYOS Y TRAMOS: (m)

5.20 5.00 4.80 5.00 5.20

5.20 4.80 4.80 5.20

6.00 MOMENTOS: (Tn.m)

0.47 1.04 0.87 1.04 0.47

1.02 0.60 0.60 1.02

35
 MOMENTOS - AREA DE ACERO - VALORES DE a

DATOS APOYO (kg.cm) TRAMO (kg.cm)

h= 30.00 cm fy= 4200.00 kg/cm2 Ma= 46779 Mab= 102064

r= 2.50 cm fc= 280.00 kg/cm2 Mb= 103800 Mbc= 59789
d= 27.50 cm Ø= 0.90 Mc= 86966 Mcd= 59789
b= 10.00 cm β= 0.85 Md= 103800 Mde= 102064
a=d/5 5.50 cm Me= 46779

Cálculo de valor de "As" final, en función al valor de "a"

1er. As= 0.50 1er. As= 0.88

2do. As= 0.46 2do. As= 0.81
Ma 3er. As= 0.46 3er. As= 0.81 1er. As= 1.09 1er. As= 1.93
4to. As= 0.46 2do. As= 1.02 2do. As= 1.80
Mab 3er. As= 3er. As=
1.01 1.79
1er. As= 1.11 1er. As= 1.96 4to. As= 1.01
2do. As= 1.04 2do. As= 1.83
Mb 3er. As= 3er. As= 1er. As= 0.64 1er. As= 1.13
1.03 1.82
4to. As= 1.03 2do. As= 0.59 2do. As= 1.04
Mbc 3er. As= 3er. As=
0.59 1.03
1er. As= 0.93 1er. As= 1.64 4to. As= 0.59
2do. As= 0.86 2do. As= 1.52
Mc 3er. As= 3er. As= 1er. As= 0.64 1er. As= 1.13
0.86 1.52
4to. As= 0.86 2do. As= 0.59 2do. As= 1.04
Mcd 3er. As= 3er. As=
0.59 1.03
1er. As= 1.11 1er. As= 1.96 4to. As= 0.59
2do. As= 1.04 2do. As= 1.83
Md 3er. As= 3er. As= 1er. As= 1.09 1er. As= 1.93
1.03 1.82
4to. As= 1.03 2do. As= 1.02 2do. As= 1.80
Mde 3er. As= 3er. As=
1.01 1.79
1er. As= 0.50 1er. As= 0.88 4to. As= 1.01
2do. As= 0.46 2do. As= 0.81
Me 3er. As= 3er. As=
0.46 0.81
4to. As= 0.46

36
 7.00 ACERO: (acero requerido y acero de diseño)

As(a) As(b) As(c) As(d) As(e)

As(ab) As(bc) As(cd) As(de)

MOMENTOS ACERO REQUERIDO ACERO DE DISEÑO

Momentos (-) Acero - As (-) Acero - As (-)

Ma= 0.468 Tn.m As(a) = 0.46 cm2 As(a) = 1Ø1/2 1Ø1/2
Mb= 1.038 Tn.m As(b) = 1.03 cm2 As(b) = 1Ø1/2 1Ø1/2
Mc= 0.870 Tn.m As(c) = 0.86 cm2 As(c) = 1Ø1/2 1Ø1/2
Md= 1.038 Tn.m As(d) = 1.03 cm2 As(d) = 1Ø1/2 1Ø1/2
Me= 0.468 Tn.m As(e) = 0.46 cm2 As(e) = 1Ø1/2 1Ø1/2

Momentos (+) Acero - As (+) Acero - As (+)

Mab= 1.021 Tn.m As(ab) = 1.01 cm2 As(ab) = 1Ø1/2 1Ø1/2
Mbc= 0.598 Tn.m As(bc) = 0.59 cm2 As(bc) = 1Ø3/8 1Ø1/2
Mcd= 0.598 Tn.m As(cd) = 0.59 cm2 As(cd) = 1Ø3/8 1Ø1/2
Mde= 1.021 Tn.m As(de) = 1.01 cm2 As(de) = 1Ø1/2 1Ø1/2

Se ha procedido a carga a la vigueta con las respectivas cargas muertas y vivas.

37
 5

2
4

A
A

e=0.30m
Esc. 1:75
1.10 1.40 1.40 1.40 1.40 1.40 1.00 .75

1
VB (25x30)

1.10

B
B

1.10 1.40 1.40 1.40 1.40 1.40 1.45

LOSA ALIGERADA - SEPTIMO NIVEL

3

C
C

VS (35x45) VS (30x45) VS (35x45) VS (35x45)

1.10
4
5

PL-4

VS (35x45) VS (30x45) VS (35x45) VS (35x45)

D
D

1.10 1.40 1.40 1.40 1.40 1.40 1.45

6

E
E

1.10 1.40 1.40 1.40 1.40 1.40 1.45

VB (25x30)
8

1.40 1.40 .75

F
F

1
3
4
5
9.2. DISEÑO DE LOSA MACIZA

1.00 MODELO:
A B C C D
5.20 m 4.80 m 4.80 m 5.20 m

a.- LUZ CRÍTICA

L= 5.20 m
H= L/28
H= 0.19 m b 10 cm
H: 25 cm f´c: 280 Kg/m2
r: 2.5 cm f´y: 4200 Kg/m2
d: 22.5 cm

a.- CARGA MUERTA (WD)

Peso propio losa 446 Kg/m
Piso terminado 100 Kg/m
Tabiquería 100 Kg/m
Cielo raso 0 Kg/m2
Wd = 646 Kg/m2
c.- CARGA ULTIMA (WU)
WD / vigueta= 646 kg/m
Carga de Diseño = 1.4 x WD + 1.7 x WL
b.- CARGA VIVA (WL) WU / vigueta= 1.754 Tn/m
Sobre carga según uso 500 Kg/m2
Wl = 500 Kg/m2
WL / vigueta= 500 kg/m
4.00 COEFICIENTES ACI: ( Antes de calcular verificar que: ( LM / lm < 1.20 ) Relación entre luces)

1/24 1/10 1/11 1/10 1/24

1/14 1/16 1/16 1/14

5.00 LUCES PARA CALCULO DE MOMENTOS EN APOYOS Y TRAMOS: (m)

5.20 5.00 4.80 5.00 5.20

5.20 4.80 4.80 5.20

6.00 MOMENTOS: (Tn.m)

1.98 4.39 3.67 4.39 1.98

3.39 2.53 2.53 3.39
 ACERO REQUERIDO

b: 100
Acero - As (-)
d: 22.5 cm
As(a) = 2.59 cm2 fc: 280 Kg/m2
As(b) = 7.10 cm2 fy: 4200 Kg/m2
As(c) = 5.50 cm2 Acero minimo
As(d) = 7.10 cm2 As min: 6.27 Kg/m2 usar: 5 Ø 1/2"
6.45
As(e) = 2.59 cm2
Acero maximo

0.025 Kg/m2

Acero - As (+) 0.01875

As(ab) = 4.93 cm2
42.1875 cm2
As(bc) = 3.43 cm2
As(cd) = 3.43 cm2
As(de) = 4.93 cm2

0.25

40
9.3. DISEÑO DE VIGAS
9.3.1. Diseño por flexión

Se procederá con el diseño de las vigas principales de 30x60 y secundarias de 35x45, el

cálculo se encuentra detallado en los Excel de diseño. El acero definitivo se muestra en los
planos de estructuras. Se muestra a continuación el área de acero del diseño por flexión
mediante el uso del programa Mastan2.

9.3.2. Ecuaciones del Diseño

➢ Peralte efectivo (d)
d: H - rec -ΦE -(Φvari.long/2)
➢ Área de acero (As)
As= Mu
ø Fy(d - a/2)
➢ Profundidad del bloque comprimido rectángulo equivalente (a)
a= As*fy
0.85*b*f'c
➢ Realizando iteraciones sucesivas
Para primer tanteo a = d/5
Se termina hasta que los 2 ultimos valores de (a) coincidan
➢ Área de acero mínimo (As) min
Asmin=0.7√f'c*bd ρmin= Asmin /bd
fy
➢ Cuantía máxima (ρmax)
ρmax =0.75* ρb
➢ Cuantía balanceada (ρb)
ρb = 0.85*β₁ *f'c 6300
fy 6300+fy
➢ Comprobación de la cuantía de la viga
ρmin< ρ < ρmax ok
➢ Verificación si se necesita acero en compresión
P < Pmax =No nescesita acero en compresion , simplemente armada
P > Pmax =Si nescesita acero en compresion, doblemente armada
➢ Refuerzo mínimo en elementos sometidos a flexión

fr = Modulo de ruptura del concreto.

Ig = Momento de inercia de la seccion bruta del elemento.
Yt = Distancia del eje centroidal de la seccion total a la fibra extrema en traccion.

El area de acero que se proporcione sera la necesaria para que la resitencia de diseño de la
seccion sea por lo menos 1.2 veces el momento de agrietamiento de la seccion bruta Mcr

øMn < 1.2 Mcr

Asmin= 0.7√f'c*bd ρmin= Asmin /bd
➢ Área mínima de refuerzo
fy

41
Diseño de Viga eje 1-1/5-5 para los primeros 6 niveles; Se tomo en cuenta el reporte de
mastan para la obtención de los Mu.
DATOS
f'c 280 kg/cm2
fy 4200 kg/cm2
Øvar. Long. 2.54 cm
Ø Estribo 0.95 cm
Recub. 4.00 cm
Ø 0.9
β 0.85

B H Mu Calc d a As Calculo ø1" ø3/4" ø5/8" ø1/2" ø3/8" As de diseño en Varilla Diametro
Detalle Pto. Observacion Ancho minimo
(cm) (cm) (Tn-m) (cm) (Iteracion) (cm2) 5.10 2.85 1.98 1.29 0.71 tracción (cm2) ø1" 2.54
Superior 30 60 23.47 53.78 7.28 12.38 simplem.armada 6 17.10 OK 34.06 ERROR ø3/4" 1.91
Claro A-B
Inferior 30 60 20.97 53.78 6.46 10.97 simplem.armada 4 11.40 OK 25.16 OK ø5/8" 1.58
Superior 30 60 17.77 53.78 5.41 9.20 simplem.armada 6 17.10 OK 34.06 ERROR ø1/2" 1.27
Claro B-C
Inferior 30 60 15.10 53.78 4.56 7.76 simplem.armada 4 11.40 OK 25.16 OK ø3/8" 0.95
Superior 30 60 14.89 53.78 4.50 7.64 simplem.armada 6 17.10 OK 34.06 ERROR
Claro C-D
Inferior 30 60 11.78 53.78 3.52 5.99 simplem.armada 4 11.40 OK 25.16 OK
Superior 30 60 17.92 53.78 5.46 9.29 simplem.armada 6 17.10 OK 34.06 ERROR
Claro D-E
Inferior 30 60 14.95 53.78 4.52 7.68 simplem.armada 4 11.40 OK 25.16 OK
Superior 30 60 23.42 53.78 7.27 12.36 simplem.armada 6 17.10 OK 34.06 ERROR
Claro E-F
Inferior 30 60 21.03 53.78 6.48 11.01 simplem.armada 4 11.40 OK 25.16 OK

Se pondra el acero en 2 filas.

VERIFICACION DE CUANTIAS VERIFICACION DE REFUERZO MINIMO

a) Cuantia minima ρ Verificacion Verificacion Verificacion

Detalle Pto. Mn ØMn Mcr 1.2*Mcr As min
(diseño) ρmin< ρ < ρmax ØMn > 1.2*Mcr As min < As
Superior 0.0106 Cumple 42.64 38.37 5.91 7.09 Cumple 4.50 Cumple
ρmin = 0.0028 Claro A-B
Inferior 0.0071 Cumple 29.68 26.71 5.91 7.09 Cumple 4.50 Cumple
Superior 0.0106 Cumple 42.64 38.37 5.91 7.09 Cumple 4.50 Cumple
Claro B-C
Inferior 0.0071 Cumple 29.68 26.71 5.91 7.09 Cumple 4.50 Cumple
b) Cuantia balanceada Superior 0.0106 Cumple 42.64 38.37 5.91 7.09 Cumple 4.50 Cumple
Claro C-D
Inferior 0.0071 Cumple 29.68 26.71 5.91 7.09 Cumple 4.50 Cumple
Superior 0.0106 Cumple 42.64 38.37 5.91 7.09 Cumple 4.50 Cumple
ρb 0.0289 Claro D-E
Inferior 0.0071 Cumple 29.68 26.71 5.91 7.09 Cumple 4.50 Cumple
Superior 0.0106 Cumple 42.64 38.37 5.91 7.09 Cumple 4.50 Cumple
Claro E-F
Inferior 0.0071 Cumple 29.68 26.71 5.91 7.09 Cumple 4.50 Cumple
c) Cuantia maxima

ρmax 0.022

2 Ø 1/2"

2 Ø 3/4"

42
 Diseño de Viga eje 1-1/5-5 para el 7° nivel; Se tomo en cuenta el reporte de mastan2 para
la obtención de los Mu.
DATOS
f'c 280 kg/cm2
fy 4200 kg/cm2
Øvar. Long. 2.54 cm
Ø Estribo 0.95 cm
Recub. 4.00 cm
Ø 0.9
β 0.85

B H Mu Calc d a As Calculo ø1" ø3/4" ø5/8" ø1/2" ø3/8" As de diseño en Varilla Diametro
Detalle Pto. Observacion Ancho minimo
(cm) (cm) (Tn-m) (cm) (Iteracion) (cm2) 5.10 2.85 1.98 1.29 0.71 tracción (cm2) ø1" 2.54
Superior 30 60 14.20 53.78 4.28 7.27 simplem.armada 4 2 13.98 OK 32.78 ERROR ø3/4" 1.91
Claro A-B
Inferior 30 60 12.78 53.78 3.84 6.52 simplem.armada 4 11.40 OK 25.16 OK ø5/8" 1.58
Superior 30 60 11.22 53.78 3.35 5.69 simplem.armada 4 2 13.98 OK 32.78 ERROR ø1/2" 1.27
Claro B-C
Inferior 30 60 8.86 53.78 2.63 4.47 simplem.armada 4 11.40 OK 25.16 OK ø3/8" 0.95
Superior 30 60 9.21 53.78 2.73 4.65 simplem.armada 4 2 13.98 OK 32.78 ERROR
Claro C-D
Inferior 30 60 7.14 53.78 2.11 3.58 simplem.armada 4 11.40 OK 25.16 OK
Superior 30 60 10.78 53.78 3.22 5.47 simplem.armada 4 2 13.98 OK 32.78 ERROR
Claro D-E
Inferior 30 60 9.31 53.78 2.76 4.70 simplem.armada 4 11.40 OK 25.16 OK
Superior 30 60 14.51 53.78 4.38 7.44 simplem.armada 4 2 13.98 OK 32.78 ERROR
Claro E-F
Inferior 30 60 12.51 53.78 3.75 6.38 simplem.armada 4 11.40 OK 25.16 OK

Se pondra el acero en 2 filas.

VERIFICACION DE CUANTIAS VERIFICACION DE REFUERZO MINIMO

a) Cuantia minima ρ Verificacion Verificacion Verificacion

Detalle Pto. Mn ØMn Mcr 1.2*Mcr As min
(diseño) ρmin< ρ < ρmax ØMn > 1.2*Mcr As min < As
Superior 0.0087 Cumple 35.70 32.13 5.91 7.09 Cumple 4.50 Cumple
ρmin = 0.0028 Claro A-B
Inferior 0.0071 Cumple 29.68 26.71 5.91 7.09 Cumple 4.50 Cumple
Superior 0.0087 Cumple 35.70 32.13 5.91 7.09 Cumple 4.50 Cumple
Claro B-C
Inferior 0.0071 Cumple 29.68 26.71 5.91 7.09 Cumple 4.50 Cumple
b) Cuantia balanceada Superior 0.0087 Cumple 35.70 32.13 5.91 7.09 Cumple 4.50 Cumple
Claro C-D
Inferior 0.0071 Cumple 29.68 26.71 5.91 7.09 Cumple 4.50 Cumple
Superior 0.0087 Cumple 35.70 32.13 5.91 7.09 Cumple 4.50 Cumple
ρb 0.0289 Claro D-E
Inferior 0.0071 Cumple 29.68 26.71 5.91 7.09 Cumple 4.50 Cumple
Superior 0.0087 Cumple 35.70 32.13 5.91 7.09 Cumple 4.50 Cumple
Claro E-F
Inferior 0.0071 Cumple 29.68 26.71 5.91 7.09 Cumple 4.50 Cumple
c) Cuantia maxima

ρmax 0.022

2 Ø 1/2"

2 Ø 3/4"

43
 2Ø3/4" 2Ø3/4" 2Ø3/4" 2Ø3/4" 2Ø3/4"

2Ø3/4" 2Ø3/4" 2Ø3/4" 2Ø3/4" 2Ø3/4"

 Diseño de Viga eje A-A/F-F para los primeros 6 niveles; Se tomo en cuenta el reporte de
mastan para la obtención de los Mu.
DATOS
f'c 280 kg/cm2
fy 4200 kg/cm2
Øvar. Long. 2.54 cm
Ø Estribo 0.95 cm
Recub. 4.00 cm
Ø 0.9
β 0.85

B H Mu Calc d a As Calculo ø1" ø3/4" ø5/8" ø1/2" ø3/8" As de diseño en

Apoyo Pto. Observacion Ancho minimo
(cm) (cm) (Tn-m) (cm) (Iteracion) (cm2) 5.10 2.85 1.98 1.29 0.71 tracción (cm2)
Superior 35 45 14.27 38.78 5.27 10.44 simplem.armada 2 3 11.64 OK 28.62 OK
Claro 1-2
Inferior 35 45 10.06 38.78 3.63 7.20 simplem.armada 2 3 11.64 OK 28.62 OK
Superior 35 45 12.79 38.78 4.68 9.29 simplem.armada 2 3 11.64 OK 28.62 OK
Claro 2-3
Inferior 35 45 8.27 38.78 2.96 5.86 simplem.armada 2 3 11.64 OK 28.62 OK
Superior 35 45 12.85 38.78 4.71 9.33 simplem.armada 2 3 11.64 OK 28.62 OK
Claro 3-4
Inferior 35 45 8.21 38.78 2.93 5.82 simplem.armada 2 3 11.64 OK 28.62 OK
Superior 35 45 14.44 38.78 5.33 10.58 simplem.armada 2 3 11.64 OK 28.62 OK
Claro 4-5
Inferior 35 45 9.98 38.78 3.60 7.14 simplem.armada 2 3 11.64 OK 28.62 OK

VERIFICACION DE CUANTIAS VERIFICACION DE REFUERZO MINIMO

a) Cuantia minima ρ Verificacion Verificacion Verificacion

Apoyo Pto. Mn ØMn Mcr 1.2*Mcr As min
(diseño) ρmin< ρ < ρmax ØMn > 1.2*Mcr As min < As
Superior 0.0086 Cumple 21.46 19.31 3.88 4.65 Cumple 3.79 Cumple
ρmin = 0.0028 Claro 1-2
Inferior 0.0086 Cumple 21.46 19.31 3.88 4.65 Cumple 3.79 Cumple
Superior 0.0086 Cumple 21.46 19.31 3.88 4.65 Cumple 3.79 Cumple
Claro 2-3
Inferior 0.0086 Cumple 21.46 19.31 3.88 4.65 Cumple 3.79 Cumple
b) Cuantia balanceada Superior 0.0086 Cumple 21.46 19.31 3.88 4.65 Cumple 3.79 Cumple
Claro 3-4
Inferior 0.0086 Cumple 21.46 19.31 3.88 4.65 Cumple 3.79 Cumple
Superior 0.0086 Cumple 21.46 19.31 3.88 4.65 Cumple 3.79 Cumple
ρb 0.0289 Claro 4-5
Inferior 0.0086 Cumple 21.46 19.31 3.88 4.65 Cumple 3.79 Cumple

c) Cuantia maxima

ρmax 0.022

2 Ø 3/4
Diseño de Viga eje A-A/F-F para el 7° nivel; Se tomo en cuenta el reporte de mastan2 para
la obtención de los Mu.
DATOS
f'c 280 kg/cm2
fy 4200 kg/cm2
Øvar. Long. 2.54 cm
Ø Estribo 0.95 cm
Recub. 4.00 cm
Ø 0.9
β 0.85

B H Mu Calc d a As Calculo ø1" ø3/4" ø5/8" ø1/2" ø3/8" As de diseño en

Apoyo Pto. Observacion Ancho minimo
(cm) (cm) (Tn-m) (cm) (Iteracion) (cm2) 5.10 2.85 1.98 1.29 0.71 tracción (cm2)
Superior 35 45 7.49 38.78 2.67 5.29 simplem.armada 2 3 7.83 OK 27.03 OK
Claro 1-2
Inferior 35 45 7.17 38.78 2.55 5.06 simplem.armada 2 3 7.83 OK 27.03 OK
Superior 35 45 7.53 38.78 2.68 5.32 simplem.armada 2 3 7.83 OK 27.03 OK
Claro 2-3
Inferior 35 45 5.28 38.78 1.86 3.69 simplem.armada 2 3 7.83 OK 27.03 OK
Superior 35 45 7.20 38.78 2.56 5.08 simplem.armada 2 3 7.83 OK 27.03 OK
Claro 3-4
Inferior 35 45 5.62 38.78 1.98 3.94 simplem.armada 2 3 7.83 OK 27.03 OK
Superior 35 45 9.01 38.78 3.23 6.41 simplem.armada 2 3 7.83 OK 27.03 OK
Claro 4-5
Inferior 35 45 5.74 38.78 2.03 4.02 simplem.armada 2 3 7.83 OK 27.03 OK

VERIFICACION DE CUANTIAS VERIFICACION DE REFUERZO MINIMO

a) Cuantia minima ρ Verificacion Verificacion Verificacion

Apoyo Pto. Mn ØMn Mcr 1.2*Mcr As min
(diseño) ρmin< ρ < ρmax ØMn > 1.2*Mcr As min < As
Superior 0.0058 Cumple 14.93 13.43 3.88 4.65 Cumple 3.79 Cumple
ρmin = 0.0028 Claro 1-2
Inferior 0.0058 Cumple 14.93 13.43 3.88 4.65 Cumple 3.79 Cumple
Superior 0.0058 Cumple 14.93 13.43 3.88 4.65 Cumple 3.79 Cumple
Claro 2-3
Inferior 0.0058 Cumple 14.93 13.43 3.88 4.65 Cumple 3.79 Cumple
b) Cuantia balanceada Superior 0.0058 Cumple 14.93 13.43 3.88 4.65 Cumple 3.79 Cumple
Claro 3-4
Inferior 0.0058 Cumple 14.93 13.43 3.88 4.65 Cumple 3.79 Cumple
Superior 0.0058 Cumple 14.93 13.43 3.88 4.65 Cumple 3.79 Cumple
ρb 0.0289 Claro 4-5
Inferior 0.0058 Cumple 14.93 13.43 3.88 4.65 Cumple 3.79 Cumple

c) Cuantia maxima

ρmax 0.022

2 Ø 5/8"

46
9.3.3. Diseño por corte

Los cortantes proporcionado por el análisis estructural en la derecha y en la

izquierda, respectivamente (medidos a la distancia “d” de cara del apoyo) y los
cortantes calculado en base a los momentos nominales con las áreas de acero
diseñadas, se tomaran los mayor entres estos. Se tendrá en cuenda la distribución
de estribos de acuerdo a las consideraciones mínimas para un análisis sísmico de la
E.060.

SE NECESITA BASTONES EN LOS EXTREMOS

N°: 5.32 = 2 usar: 2 Φ 3/4"
2.85
1 3/4" + 1 3/4" Correcto
1 2.85 + 1 2.85 = 5.7 cm2
Finalmente se obtiene el Diseño de Acero,correspondiente.

2Φ 3/4" 2Φ 3/4"
2Φ 3/4"

2Φ 3/4"
DISEÑO POR CORTE DE LA VIGA
φ Vc= 0.85 x 0.53 x x 30 x 54
φ Vc= 12162 Kg
# Cortante que asume el acero.
Vs= 20740 Kg - 12162 Kg
Vs= 8577.7 Kg

CORTANTE MÁXIMO QUE RESISTIR EL ACERO

φ Vc= 0.85 x 2.1 x x 30 x 54
φ Vc= 48190 Kg
SI CUMPLE
SEPARACIÓN MAXIMA DEL ESTRIBO
φ Vs1-1= 0.85 x 1.1 x x 30 x 54
φ Vs1-1= 25243 Kg

Si: φVs < φ Vs1-1; Smáx: d/2 a 60 cm SI CUMPLE

Si: φVs > φ Vs1-1; Smáx: d/4 a 30 cm

S= 0.85 x 2 x 4200 = 0.8324 @ 25 cm

8577.7

47
 Nota: Como se puede observar en la imagen anterior, el espaciamiento calculado
es mucho mayor a las consideraciones mínimas para estructuras que se indica en la
E.060, por tal motivo la separación que sea asume es esta última:

Para vigas de peralte 0.45:

1Ø3/8: 1@0.05, 09@0.10, RT @0.20, A/E

Para vigas de peralte 0.60:

1Ø3/8: 1@0.05, 12@0.10, RT @0.20, A/E

9.4. DISEÑO DE CIMENTACION

RESUMEN DE COLUMNAS

TIPO DE COLUMNA DECRIPCION N. VECES PD PL SECCION

COLUMNA ESQUINERA C-01 4 74 31.9 0.60 x 0.70
COLUMNA LATERAL / EXCENTRICA C-02 14 115 59.2 0.60 x 0.70
COLUMNA CENTRAL C-03 12 182 109.2 0.60 x 0.70

9.5. Parámetros de Cimentación

De acuerdo al estudio de mecánica de suelos se tiene una capacidad portante de 3.00

kg/cm2, para lo cual se ha previsto una solución basada platea de cimentación, para evitar
asentamientos diferenciales, con una profundidad mínima de cimentación de 2.00 m y en
la zona de muros de tabiquería se colocará cimiento corrido.

CARGA VIVA: El valor de Carga Viva empleada es de 500 kg/m2 (Comercio)

9.5.1. Parámetros de Esquinera

DATOS:
PD = 74.00 Ton
PL = 31.90 Ton
f'´c = 280 kg/cm²
f´y = 4200 kg/cm²
σt: = 3.0 Kg/cm2 = 30 ton/m2
S/C = 500 Kg/m2 = 0.50 ton/m2
ɣm = 2100 kg/m3 = 2.1 ton/m3
Df = 2.00 m 1.9 0.1
hpiso = 0.10 m
ɣc = 2400 Kg/m3 = 2.4 ton/m3
Sección = 60 X 70

48
ESFUERZO NETO DEL TERRENO

b
sn = st - ɣm * hf - s/c B
δn = 30.0 - 2.1 * 2 - 0.50 t
δn = 25.30 Ton/m2
T
AREA DE LA ZAPATA

Az = Ps = 105.90 = 4.19 m2 Donde:

δn 25.30 P = Carga de servicio
CALCULO DE Lv1 = Lv2 Lv = Volados iguales sin
comprobando valores: excentricidad
Az = S * T
4.19 = 2 Lv + 0.60 * 2 Lv + 0.70
4.19 = 4 Lv^2 + 1.4 Lv1 + 1.20 Lv2 + 0.42
0 = 4 Lv^2 + 2.60 Lv + 0.42 - 4.19
0 = Lv1^2 + 0.65 Lv - 0.94

a: 1 b: 0.65 c: -0.94
Por lo Tanto:

Lv = -0.65 + 0.65 - 4 1 -0.94

2 1

Lv = -0.65 + 4.19
2
Lv = 0.698 m ↔ 0.70 m
Decimos que; Lv1 = Lv2 es igual a : 0.70 m

calculo de:
S= 2 * 0.70 + 0.60 = 2.00 m = 2.00 m
2
T= 2 * 0.70 + 0.70 = 2.10 m = 2.10 m
2
Usar: T x S = 2.10 x 2.00 m² AREA: 4.2 m2

t1 = 60
t2

S 2.00 m
t2 = 70
t1 Donde:
Lv = Volados iguales sin excentricidad
T
2.10 m

49
Reacción del terreno
Wnu = 104 + 54.23
4.20
Wnu = 37.58 Ton/m2
Wnu = 3.758 Kg/cm2

Dc = Dmayor (h) 1.2

Dmenor (b)
Dc = Dmayor (h) = 70 1.2 SI CUMPLE
Dmenor (b) 60

Estructura de la formula:
Vc = 0.75 2 + 4 * bo * d 1.06 * b0 * d
β

Vu = Vc ,donde: Vu = Pu - Wu * 60 + d * 70 + d
Φ Φ 0.75

Uniendo la ecuación 1 = 2

Pu - Wu + 130 d + 4200 = 1.06 * 260 + 4 d d

0.75
Hallando "bo" y la "P u". →

b0 = 2 h + d + 2 b + d
b0 = 2 70 + d + 2 60 + d
b0 = 260 + 4d

PU= 1.4 * 74.00 + 1.7 * 31.90

PU= 157.83 Ton
PU= 157830 Kg
Reemplazando Valores

157830 - 3.76 + 130 d + 4200 = 1.06 * * 260 d + 4

0.75
157830 - 3.76 - 488.54 d - 15783.6 = 17.74 260 d + 4 * 0.75
142046 - 3.76 - 488.54 d = 3459.3 d + 53.22
0= 56.978 + 3948 d - 142046.4
a= 1 b= 69.29 c= - 2493

d= - 69.29 + 69.29 - 4 1 2493.00

2 1

d= - 69.29 + 14773.1 r.e.e = 8 cm

2 Φ: 5/8" = 1.59 cm
d= 26.13 cm
d= 26 cm → 30 cm
0.8
Altura de zapata de cimentación hz= 30 + 8.0 + 0.795
hz= 38.8 cm 51.205
hz= 60 cm

Resumiendo
hz= 60 cm 60 cm
d= 51.205 cm
50
VERIFICACION POR CORTE

Vud = WNU * S Lv - d
Vud = 37.58 * 2.00 0.698 - 0.51

Vud = 13.976 Ton

Vud < Vc ok cumple
Vc = 0.53 * s * d
Vc = 0.53 * 280 * 200 * 51 * 0.8
Vc = 68117.47 Kg
Vc = 68.12 Ton

DISEÑO POR FLEXIÓN

2
Mu = Wnu * S * Lv
2
Mu = 18.31 Ton*m

DISEÑO DEL ACERO

Φ = 0.85 φ = 0.90 d= 51 cm b= 200 cm

As = 1831000 = 10.51 cm2

0.90 * 4200 * 0.9 * 51

a= 10.51 * 4200 = 0.93 cm

0.85 * 280 * 200

As = 1831000 = 9.55 cm2

0.90 * 4200 * 51 - 0.93
2
a= 9.55 * 4200 = 0.84 cm
0.85 * 280 * 200

As = 1831000 = 9.54 cm2

0.90 * 4200 * 51 - 0.84
2
a= 9.54 * 4200 = 0.84 cm
0.85 * 280 * 200

As minimo: 0.0018 * 200 * 51

As minimo: 18.4338 cm2 Varilla 5/8"

N°Var= 18.43 = 10 usar: 10 Φ 5/8" @ 20.0 cm

1.98
VERIFICACION POR CORTE

Vud = WNU * T Lv - d
Vud = 37.58 * 2.10 0.698 - 0.51205 51
Vud = 14.67 Ton
Vud = 14.67
0.75
 As minimo: 0.0018 * 200 * 51
As minimo: 18.4338 cm2 Varilla 5/8"

N°Var= 18.43 = 10 usar: 10 Φ 5/8" @ 20.0 cm

1.98
VERIFICACION POR CORTE

Vud = WNU * T Lv - d
Vud = 37.58 * 2.10 0.698 - 0.51205
Vud = 14.67 Ton
Vud = 14.67
0.75
Vud = 19.56 Ton
Vud < Vc ok si cumple
Vc = 0.53 * b * d
Vc = 95364.5 kg
Vc = 95.36 Ton
DISEÑO POR FLEXIÓN
2
Mu = Wnu * T * Lv
2
Mu = 19.22 Ton*m
DISEÑO DEL ACERO TRANSVERSAL
Φ = 0.85 φ = 0.9 d= 51.2 cm b= 210 cm

As = 1922000 = 11.03 cm2

0.90 * 4200 * 0.9 * 51

a= 11.03 * 4200 = 0.93 cm

0.85 * 280 * 210

As = 1922000 = 10.02 cm2

0.90 * 4200 * 51 - 0.93
2
a= 10.02 * 4200 = 0.84 cm
0.85 * 280 * 210

As = 1922000 = 10.01 cm2

0.90 * 4200 * 51 - 0.84
2
a= 10.01 * 4200 = 0.84 cm
0.85 * 280 * 210

As minimo: 0.0018 * 210 * 51

As minimo: 19.3555 cm2

N°: 19.36 = 11 usar: 11 Φ 5/8" @ 19.00 cm

1.98

52
 P = 106 Ton

En planta
N.P.T.

hf= 140.0 cm2 11 Φ 5/8" @ 19.00 cm

As (cm2) = 1.98 2.00 Y 70

60
d=
hz = 60 cm 51 cm X
N.F.C.

2.10 10 Φ 5/8" @ 20.0 cm

11 Φ 5/8" SECCIÓN 10 Φ 5/8"

9.5.2. Parámetros Para Laterales

DATOS:
PD = 115.00 Ton
PL = 59.20 Ton
f'´c = 280 kg/cm²
f´y = 4200 kg/cm²
σt: = 3.0 Kg/cm2 = 30 ton/m2
S/C = 500 Kg/m2 = 0.50 ton/m2
ɣm = 2100 kg/m3 = 2.1 ton/m3
Df = 2.00 m 1.9 0.1
hpiso = 0.10 m
ɣc = 2400 Kg/m3 = 2.4 ton/m3
Sección = 60 X 70

53
ESFUERZO NETO DEL TERRENO

b
sn = st - ɣm * hf - s/c B
δn = 30.0 - 2.1 * 2 - 0.50 t
δn = 25.30 Ton/m2
T
AREA DE LA ZAPATA

Az = Ps = 174.20 = 6.89 m2 Donde:

δn 25.30 P = Carga de servicio
CALCULO DE Lv1 = Lv2 Lv = Volados iguales sin
comprobando valores: excentricidad
Az = S * T
6.89 = 2 Lv + 0.60 * 2 Lv + 0.70
6.89 = 4 Lv^2 + 1.4 Lv1 + 1.20 Lv2 + 0.42
0 = 4 Lv^2 + 2.60 Lv + 0.42 - 6.89
0 = Lv1^2 + 0.65 Lv - 1.62

a: 1 b: 0.65 c: -1.62
Por lo Tanto:

Lv = -0.65 + 0.65 - 4 1 -1.62

2 1

Lv = -0.65 + 6.89
2
Lv = 0.987 m ↔ 0.99 m
Decimos que; Lv1 = Lv2 es igual a : 0.99 m

calculo de:
S= 2 * 0.99 + 0.60 = 2.57 m = 2.59 m
2
T= 2 * 0.99 + 0.70 = 2.67 m = 2.67 m
2
Usar: T x S = 2.67 x 2.59 m² AREA: 6.9153 m2

t1 = 60
t2

S 2.59 m
t2 = 70
t1 Donde:
Lv = Volados iguales sin excentricidad
T
2.67 m

54
Reacción del terreno
Wnu = 161 + 100.64
6.92
Wnu = 37.83 Ton/m2
Wnu = 3.783 Kg/cm2

Dc = Dmayor (h) 1.2

Dmenor (b)
Dc = Dmayor (h) = 70 1.2 SI CUMPLE
Dmenor (b) 60

Estructura de la formula:
Vc = 0.75 2 + 4 * bo * d 1.06 * b0 * d
β

Vu = Vc ,donde: Vu = Pu - Wu * 60 + d * 70 + d
Φ Φ 0.75

Uniendo la ecuación 1 = 2

Pu - Wu + 130 d + 4200 = 1.06 * 260 + 4 d

0.75
Hallando "bo" y la "P u". →

b0 = 2 h + d + 2 b + d
b0 = 2 70 + d + 2 60 + d
b0 = 260 + 4d

PU= 1.4 * 115.00 + 1.7 * 59.20

PU= 261.64 Ton
PU= 261640 Kg
Reemplazando Valores

261640 - 3.78 + 130 d + 4200 = 1.06 * * 260 d + 4

0.75
261640 - 3.78 - 491.79 d - 15888.6 = 17.74 260 d + 4 * 0.75
245751 - 3.78 - 491.79 d = 3459.3 d + 53.22
0= 57.003 + 3951 d - 245751.4
a= 1 b= 69.31 c= - 4311.2

d= - 69.31 + 69.31 - 4 1 4311.00

2 1

d= - 69.31 + 22047.88 r.e.e = 8 cm

2 Φ: 5/8" = 1.59 cm
d= 39.59 cm
d= 40 cm → 40 cm
0.8
Altura de zapata de cimentación hz= 40 + 8.0 + 0.795
hz= 48.8 cm 51.205
hz= 60 cm

Resumiendo
hz= 60 cm 60 cm
d= 51.205 cm
VERIFICACION POR CORTE
55
Vud = WNU * S Lv - d
Vud = 37.83 * 2.59 0.987 - 0.51

Vud = 46.5355 Ton

VERIFICACION POR CORTE

Vud = WNU * S Lv - d
Vud = 37.83 * 2.59 0.987 - 0.51

Vud = 46.5355 Ton

Vud < Vc ok cumple
Vc = 0.53 * s * d
Vc = 0.53 * 280 * 259 * 51 * 0.8
Vc = 88212.12 Kg
Vc = 88.21 Ton

DISEÑO POR FLEXIÓN

2
Mu = Wnu * S * Lv
2
Mu = 47.72 Ton*m

DISEÑO DEL ACERO

Φ = 0.85 φ = 0.90 d= 51 cm b= 259 cm

As = 4772000 = 27.39 cm2

0.90 * 4200 * 0.9 * 51

a= 27.39 * 4200 = 1.87 cm

0.85 * 280 * 259

As = 4772000 = 25.11 cm2

0.90 * 4200 * 51 - 1.87
2
a= 25.11 * 4200 = 1.71 cm
0.85 * 280 * 259

As = 4772000 = 25.07 cm2

0.90 * 4200 * 51 - 1.71
2
a= 25.07 * 4200 = 1.71 cm
0.85 * 280 * 259

As minimo: 0.0018 * 259 * 51

As minimo: 23.871771 cm2 Varilla 5/8"

N°Var= 25.07 = 14 usar: 14 Φ 5/8" @ 19.0 cm

1.98

56
VERIFICACION POR CORTE

Vud = WNU * T Lv - d
Vud = 37.83 * 2.67 0.987 - 0.51205
Vud = 47.97 Ton
Vud = 47.97
0.75
Vud = 63.96 Ton
Vud < Vc ok si cumple
Vc = 0.53 * b * d
Vc = 121249 kg
Vc = 121.25 Ton
DISEÑO POR FLEXIÓN
2
Mu = Wnu * T * Lv
2
Mu = 49.20 Ton*m
DISEÑO DEL ACERO TRANSVERSAL
Φ = 0.85 φ = 0.9 d= 51.2 cm b= 267 cm

As = 4920000 = 28.24 cm2

0.90 * 4200 * 0.9 * 51

a= 28.24 * 4200 = 1.87 cm

0.85 * 280 * 267

As = 4920000 = 25.89 cm2

0.90 * 4200 * 51 - 1.87
2
a= 25.89 * 4200 = 1.71 cm
0.85 * 280 * 267

As = 4920000 = 25.85 cm2

0.90 * 4200 * 51 - 1.71
2
a= 25.85 * 4200 = 1.71 cm
0.85 * 280 * 267

As minimo: 0.0018 * 267 * 51

As minimo: 24.6091 cm2

N°: 25.85 = 14 usar: 14 Φ 5/8" @ 19.00 cm

1.98

57
 P = 174 Ton

En planta
N.P.T.

hf= 140.0 cm2 14 Φ 5/8" @ 19.00 cm

As (cm2) = 1.98 2.59 Y 70

60
d=
hz = 60 cm 51 cm X
N.F.C.

2.67 14 Φ 5/8" @ 19.0 cm

14 Φ 5/8" SECCIÓN 14 Φ 5/8"

9.5.3. Parámetros Para Centrales

DATOS:
PD = 182.00 Ton
PL = 109.20 Ton
f'´c = 280 kg/cm²
f´y = 4200 kg/cm²
σt: = 3.0 Kg/cm2 = 30 ton/m2
S/C = 500 Kg/m2 = 0.50 ton/m2
ɣm = 2100 kg/m3 = 2.1 ton/m3
Df = 2.00 m 1.9 0.1
hpiso = 0.10 m
ɣc = 2400 Kg/m3 = 2.4 ton/m3
Sección = 60 X 70

58
ESFUERZO NETO DEL TERRENO

b
sn = st - ɣm * hf - s/c B
δn = 30.0 - 2.1 * 2 - 0.50 t
δn = 25.30 Ton/m2
T
AREA DE LA ZAPATA

Az = Ps = 291.20 = 11.51 m2 Donde:

δn 25.30 P = Carga de servicio
CALCULO DE Lv1 = Lv2 Lv = Volados iguales sin
comprobando valores: excentricidad
Az = S * T
11.51 = 2 Lv + 0.60 * 2 Lv + 0.70
11.51 = 4 Lv^2 + 1.4 Lv1 + 1.20 Lv2 + 0.42
0 = 4 Lv^2 + 2.60 Lv + 0.42 - 11.51
0 = Lv1^2 + 0.65 Lv - 2.77

a: 1 b: 0.65 c: -2.77
Por lo Tanto:

Lv = -0.65 + 0.65 - 4 1 -2.77

2 1

Lv = -0.65 + 11.51
2
Lv = 1.371 m ↔ 1.37 m
Decimos que; Lv1 = Lv2 es igual a : 1.37 m

calculo de:
S= 2 * 1.37 + 0.60 = 3.34 m = 3.40 m
2
T= 2 * 1.37 + 0.70 = 3.44 m = 3.50 m
2
Usar: T x S = 3.50 x 3.40 m² AREA: 11.9 m2

t1 = 60
t2

S 3.40 m
t2 = 70
t1 Donde:
Lv = Volados iguales sin excentricidad
T
3.50 m

59
Reacción del terreno
Wnu = 254.8 + 185.64
11.90
Wnu = 37.01 Ton/m2
Wnu = 3.701 Kg/cm2

Dc = Dmayor (h) 1.2

Dmenor (b)
Dc = Dmayor (h) = 70 1.2 SI CUMPLE
Dmenor (b) 60

Estructura de la formula:
Vc = 0.75 2 + 4 * bo * d 1.06 * b0 * d
β

Vu = Vc ,donde: Vu = Pu - Wu * 60 + d * 70 + d
Φ Φ 0.75

Uniendo la ecuación 1 = 2

Pu - Wu + 130 d + 4200 = 1.06 * 260 + 4 d d

0.75
Hallando "bo" y la "P u". →

b0 = 2 h + d + 2 b + d
b0 = 2 70 + d + 2 60 + d
b0 = 260 + 4d

PU= 1.4 * 182.00 + 1.7 * 109.20

PU= 440.44 Ton
PU= 440440 Kg
Reemplazando Valores

440440 - 3.70 + 130 d + 4200 = 1.06 * * 260 d + 4

0.75
440440 - 3.70 - 481.13 d - 15544.2 = 17.74 260 d + 4 * 0.75
424896 - 3.70 - 481.13 d = 3459.3 d + 53.22
0= 56.921 + 3940 d - 424895.8
a= 1 b= 69.23 c= - 7464.66

d= - 69.23 + 69.23 - 4 1 7465.00

2 1

d= - 69.23 + 34652.79 r.e.e = 8 cm

2 Φ: 5/8" = 1.59 cm
d= 58.46 cm
d= 58 cm → 60 cm
0.8
Altura de zapata de cimentación hz= 60 + 8.0 + 0.795
hz= 68.8 cm 61.205
hz= 70 cm

Resumiendo
hz= 70 cm 70 cm
d= 61.205 cm
60
VERIFICACION POR CORTE

Vud = WNU * S Lv - d
Vud = 37.01 * 3.40 1.371 - 0.61

Vud = 95.5017 Ton

Vud < Vc ok cumple
Vc = 0.53 * s * d
Vc = 0.53 * 280 * 340 * 61 * 0.8
Vc = 138414.62 Kg
Vc = 138.41 Ton

DISEÑO POR FLEXIÓN

2
Mu = Wnu * S * Lv
2
Mu = 118.26 Ton*m

DISEÑO DEL ACERO

Φ = 0.85 φ = 0.90 d= 61 cm b= 340 cm

As = 11826000 = 56.8 cm2

0.90 * 4200 * 0.9 * 61

a= 56.8 * 4200 = 2.95 cm

0.85 * 280 * 340

As = 11826000 = 52.38 cm2

0.90 * 4200 * 61 - 2.95
2
a= 52.38 * 4200 = 2.72 cm
0.85 * 280 * 340

As = 11826000 = 52.28 cm2

0.90 * 4200 * 61 - 2.72
2
a= 52.28 * 4200 = 2.71 cm
0.85 * 280 * 340

As minimo: 0.0018 * 340 * 61

As minimo: 37.45746 cm2 Varilla 5/8"

N°Var= 52.28 = 27 usar: 27 Φ 5/8" @ 13.0 cm

1.98

61
VERIFICACION POR CORTE

Vud = WNU * T Lv - d
Vud = 37.01 * 3.50 1.371 - 0.61205
Vud = 98.31 Ton
Vud = 98.31
0.75
Vud = 131.08 Ton
Vud < Vc ok si cumple
Vc = 0.53 * b * d
Vc = 189981 kg
Vc = 189.98 Ton
DISEÑO POR FLEXIÓN
2
Mu = Wnu * T * Lv
2
Mu = 121.74 Ton*m
DISEÑO DEL ACERO TRANSVERSAL
Φ = 0.85 φ = 0.9 d= 61.2 cm b= 350 cm

As = 12174000 = 58.47 cm2

0.90 * 4200 * 0.9 * 61

a= 58.47 * 4200 = 2.95 cm

0.85 * 280 * 350

As = 12174000 = 53.92 cm2

0.90 * 4200 * 61 - 2.95
2
a= 53.92 * 4200 = 2.72 cm
0.85 * 280 * 350

As = 12174000 = 53.82 cm2

0.90 * 4200 * 61 - 2.72
2
a= 53.82 * 4200 = 2.71 cm
0.85 * 280 * 350

As minimo: 0.0018 * 350 * 61

As minimo: 38.5592 cm2

N°: 53.82 = 28 usar: 28 Φ 5/8" @ 13.00 cm

1.98

62
 P = 291 Ton

En planta
N.P.T.

hf= 130.0 cm2 28 Φ 5/8" @ 13.00 cm

As (cm2) = 1.98 3.40 Y 70

60
d=
hz = 70 cm 61 cm X
N.F.C.

3.50 27 Φ 5/8" @ 13.0 cm

28 Φ 5/8" SECCIÓN 27 Φ 5/8"

→ Nota: La distribución del refuerzo determinada es referencial. La distribución más óptima y

definitiva es la indicada en los respectivos Planos del proyecto. Se debe tener en cuenta que el
área colocada cumpla con la cuantía mínima para el tipo de cimentación.

Se propone un cimiento corrido de un h=0.50m y un ancho de 0.50m, de acuerdo a lo indicado

en los planos, lo cual cumple con los cálculos de presiones y asentamientos.

9.6. DISEÑO DE COLUMNA

fc: 280
fy: 4200

As1 D1 As1: 4 * 5.1 : 20.4 cm2 ///// d1: 4 + 1.27 + 2.54 * 1.27 : 8.50 cm
As2: 2 * 5.1 : 10.2 cm2 ///// d2: 35 + 8.496 / 2 : 21.75 cm
As2 D2 As3: 10.2 cm2 ///// d3: 70 + 21.75 - 8.496 / 2 : 41.63 cm
70 As1: 20.4 cm2 ///// d4: 70 - 8.4958 : 61.50 cm
As3 D3

As4 D4
60
12 Varillas 1" 5.1
1 estribo 1/2" 1.27
Para el D 1"

Centroide Plastico

Y0: ( 60 * 70 ) * 0.85 * 280 ( 70 / 2 ) + 20.4 * 4200 * 8.50 + 20.4 * 4200 * 61.50 + 10.2 * 4200 * 21.75 + 10.2 * 4200 * 41.63
( 60 * 70 ) * 0.85 * 280 + 20.4 * 4200 + 20.4 * 4200.00 + 10.2 * 4200 + 10.2 * 4200

Y0: 35 cm

0.003

Ey: fy/Es
Cb Ey: 4200 / 2000000
Ey: 0.0021

d: 61.50 Semejanza de triangulo

0.003 = 0.0021
Cb 61.50 - Cb

Cb: 36.18 cm ab: 0.75*Cb :::: 27.135

Ey

63
 6000 (Cb-d1) 6000 * ( 36.18 - 8.50 ) 4591.1 Kg/cm2 Se toma: 4200 Kg/cm2
fs1: :::: fs1: ::::
Cb 36.18

6000 (Cb-d1) 6000 * ( 36.18 - 21.75 ) 2393.4 Kg/cm2 Se toma: 2393.4 Kg/cm2
fs2: :::: fs2: ::::
Cb 36.18

6000 (Cb-d1) 6000 * ( 36.18 - 41.63 ) -903.2 Kg/cm2 Se toma: -903.2 Kg/cm2
fs3: :::: fs3: ::::
Cb 36.18

6000 (Cb-d1) 6000 * ( 36.18 - 61.50 ) -4199.7 Kg/cm2 Se toma: -4199.7 Kg/cm2
fs4: :::: fs4: ::::
Cb 36.18

Cc: 0.85 * Fc * b * ab ::: 0.85 * 280 * 60 * 27.14 :::: 387487.8 Kg

Cs1: As1 * Fs1 ::::: 20.4 * 4200 ::: 85680.00 Kg
Cs2: As2 * Fs2 ::::: 10.2 * 2393.4 ::: 24412.51 Kg
Ts3: As3 * Fs3 ::::: 10.2 * -903.2 ::: -9212.22 Kg
Ts4: As4 * Fs4 ::::: 20.4 * -4199.7 ::: -85673.91 Kg

Pn: Cc + Cs1 + Cs2 + Ts3 + Ts4

Pn: 387487.80 + 85680.00 + 24412.51 + 24412.51 + -9212.22 + -85673.91 :::: 427106.68 Kg

Mn: Cc ( Y0 - a/2 ) + Cs1 ( Y0 - d1 ) + Cs2 ( Y0 - d2 ) + Ts3 ( Y0 - d3 ) + Ts4 ( Y0 - d4 )

Mn: 13140024.42 Kg.cm

Eb; Mnb / Pnb :::: 13140024.4 33.9 cm

::::
387487.8
E: 27.13 27.13 Asumido

ASUMIENDO

////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// ////// //////

Asumido Cb: 43.36 cm ab: 0.75*Cb :::: 32.52

Ey

6000 (Cb-d1) 6000 * ( 43.36 - 8.50 ) 4824.4 Kg/cm2 Se toma: 4200 Kg/cm2
fs1: :::: fs1: ::::
Cb 43.36

6000 (Cb-d1) 6000 * ( 43.36 - 21.75 ) 2990.6 Kg/cm2 Se toma: 2990.6 Kg/cm2
fs2: :::: fs2: ::::
Cb 43.36

6000 (Cb-d1) 6000 * ( 43.36 - 41.63 ) 239.9 Kg/cm2 Se toma: 239.9 Kg/cm2
fs3: :::: fs3: ::::
Cb 43.36

6000 (Cb-d1) 6000 * ( 43.36 - 61.50 ) -2510.7 Kg/cm2 Se toma: -2510.7 Kg/cm2
fs4: :::: fs4: ::::
Cb 43.36

Cc: 0.85 * Fc * b * ab ::: 0.85 * 280 * 60 * 32.52 :::: 464385.6 Kg

Cs1: As1 * Fs1 ::::: 20.4 * 4200 ::: 85680.00 Kg
Cs2: As2 * Fs2 ::::: 10.2 * 2990.6 ::: 30504.16 Kg
Ts3: As3 * Fs3 ::::: 10.2 * 239.9 ::: 2447.36 Kg
Ts4: As4 * Fs4 ::::: 20.4 * -2510.7 ::: -51218.87 Kg

Pn: Cc + Cs1 + Cs2 + Ts3 + Ts4

Pn: 464385.60 + 85680.00 + 30504.16 + 30504.16 + 2447.36 + -51218.87 :::: 562302.42 Kg

Mn: 12598882.08 Kg.cm

////// ////// ////// ////// ////// ////// ////// ////// ////// ////// //////

Eb; Mnb / Pnb :::: 12598882.1 27.1 cm

::::
464385.6

64
