Universidad Autónoma de Santo Domingo

Facultad de Ingeniería y Arquitectura

Escuela de Ingeniería Electromecánica
CÁTEDRA DE ELECTRONICA

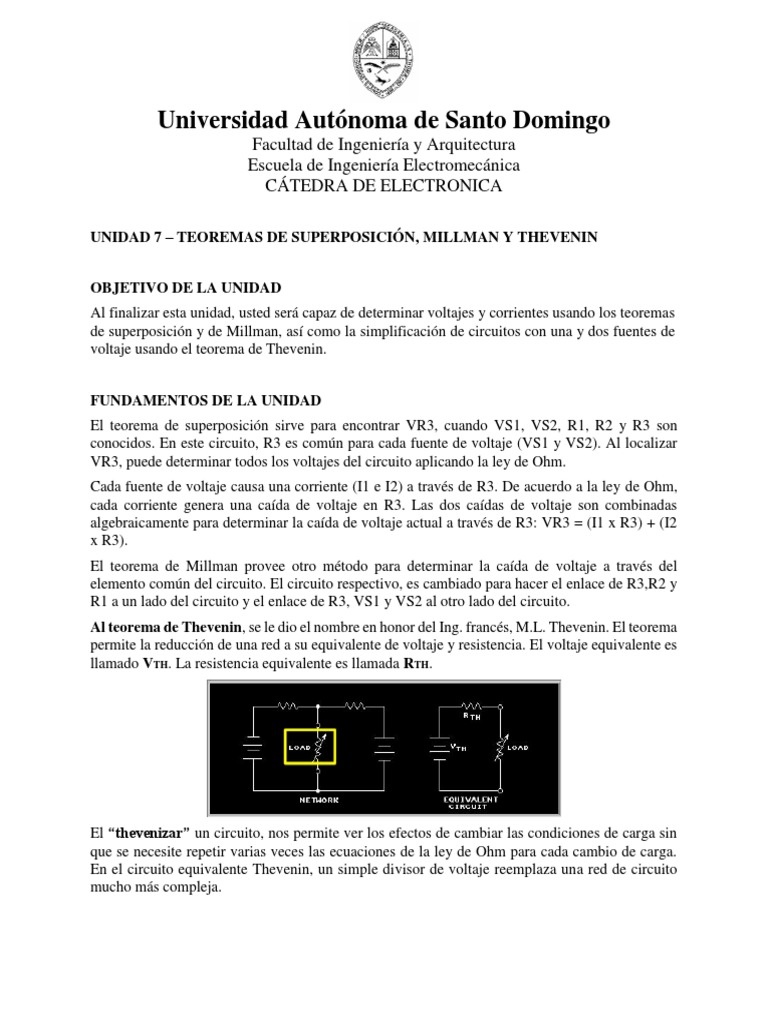

UNIDAD 7 – TEOREMAS DE SUPERPOSICIÓN, MILLMAN Y THEVENIN

OBJETIVO DE LA UNIDAD
Al finalizar esta unidad, usted será capaz de determinar voltajes y corrientes usando los teoremas
de superposición y de Millman, así como la simplificación de circuitos con una y dos fuentes de
voltaje usando el teorema de Thevenin.

FUNDAMENTOS DE LA UNIDAD
El teorema de superposición sirve para encontrar VR3, cuando VS1, VS2, R1, R2 y R3 son
conocidos. En este circuito, R3 es común para cada fuente de voltaje (VS1 y VS2). Al localizar
VR3, puede determinar todos los voltajes del circuito aplicando la ley de Ohm.
Cada fuente de voltaje causa una corriente (I1 e I2) a través de R3. De acuerdo a la ley de Ohm,
cada corriente genera una caída de voltaje en R3. Las dos caídas de voltaje son combinadas
algebraicamente para determinar la caída de voltaje actual a través de R3: VR3 = (I1 x R3) + (I2
x R3).
El teorema de Millman provee otro método para determinar la caída de voltaje a través del
elemento común del circuito. El circuito respectivo, es cambiado para hacer el enlace de R3,R2 y
R1 a un lado del circuito y el enlace de R3, VS1 y VS2 al otro lado del circuito.
Al teorema de Thevenin, se le dio el nombre en honor del Ing. francés, M.L. Thevenin. El teorema
permite la reducción de una red a su equivalente de voltaje y resistencia. El voltaje equivalente es
llamado VTH. La resistencia equivalente es llamada RTH.

El “thevenizar” un circuito, nos permite ver los efectos de cambiar las condiciones de carga sin
que se necesite repetir varias veces las ecuaciones de la ley de Ohm para cada cambio de carga.
En el circuito equivalente Thevenin, un simple divisor de voltaje reemplaza una red de circuito
mucho más compleja.
El teorema de Thevenin reduce la red del circuito a una fuente de voltaje VTH y una resistencia
RTH en serie. La reducción ocurre con respecto a las terminales de salida de la red en A y B. La
red del circuito está compuesta por una fuente de voltaje y 4 resistencias. RL representa la carga
de la red.

Para calcular VTH, retire RL y aplique la ley de Ohm para determinar el voltaje de salida de la red
VTH, entre los nodos A y B. La polaridad de VTH es idéntica a la polaridad del voltaje de fuente
de la red A positivo con respecto a B.

Para determinar RTH, remplace el voltaje de la fuente por un corto circuito, y calcule la resistencia
total entre las terminales A y B.
VTH y RTH componen el circuito equivalente. la carga original se conecta entre las terminales A y
B.

VTH y RTH desarrollan el mismo voltaje de carga y la misma corriente de carga de la red original.

Para redes de dos fuentes se puede desarrollar un equivalente Thevenin en igual forma. Sin
embargo, se puede usar el teorema de superposición para determinar VTH.
NUEVOS TÉRMINOS Y PALABRAS
 Teorema de superposición – Una técnica de análisis donde los efectos de múltiples
fuentes de voltaje son considerados individualmente y luego añadidos algebraicamente
para determinar el resultado combinado final.
 Teorema de Millman - Es un método para encontrar el voltaje en un punto común de un
circuito con ramas múltiples. Para determinar el voltaje del punto común, sume
algebraicamente las corrientes equivalentes de rama, y luego divida por la suma de las
conductancias de rama.
 Teorema de Thevenin - una red puede ser representada por una fuente de voltaje
equivalente(VTH) en serie con una resistencia equivalente (RTH) con respecto a un par
seleccionado de terminales de salida.
 VTH - es el voltaje equivalente Thevenin de una red sin carga.
 RTH - es la resistencia equivalente Thevenin de una red sin su fuente de voltaje.
 Equivalente Thevenin - es la aplicación del teorema Thevenin a una red.
Ejercicio 1 – Teorema de superposición

OBJETIVO DEL EJERCICIO

Al finalizar este ejercicio, usted será capaz de aplicar el método de superposición de análisis de
circuitos. Verificará sus resultados con un multímetro.

DISCUSIÓN
Para implementar una solución de superposición, se debe determinar el efecto de cada fuente de
voltaje sobre R3.

Cuando VR3 (basado en VS1) se conoce, invierta entonces el proceso para determinar el efecto de
VS2 sobre R3. Esto produce un nuevo valor de VR3 (basado en VS2). Luego combine
algebraicamente ambas versiones de VR3 para encontrar el VR3 real.

Para determinarVR3 generado por VS1, retire la fuente VS2 del circuito y reemplácela con un corto
circuito. NOTA: VS2 no está en corto, sino reemplazada.
Al reemplazar VS2 se opone a R2 en paralelo con R3. La resistencia efectiva de R2//R3 (RA), se
calcula por el método del producto sobre la suma.
VRA = (VS1 x RA) / (R1+RA)
Cuando determine el efecto de VS2 sobre R3, reemplace VS1 con un corto circuito, para que así
R1 y R3 queden en paralelo.

Una vez conocida VR3, usted puede aplicar la ley de ohm para determinar las corrientes del
circuito.
PROCEDIMIENTO DEL EJERCICIO
Utilizando el simulador Kit de Construcción de Circuitos de CD construya el siguiente circuito
con los valores de las magnitudes mostradas:

R1= 360 Ω R2= 510 Ω R3=1000 Ω

1. ¿Cuál es la resistencia en paralelo efectiva de R1 y R3?

RA = Ω
2. ¿Cuál es la resistencia efectiva en paralelo de R2 y R3?
RB = Ω
3. Calcule el voltaje a través de R3 (VRA) que es inducido por VS2.
VRA = (VS2 x RA) / (R2+RA) = Vcd

4. Calcule el voltaje a través de R3 (VRB), que es inducido por VS1.

VRB = (VS1 x RB)/(R1 + RB) = Vcd

5. Basado en las caídas de voltaje de R3, calculados en el punto 4 y el punto 5, ¿cuál es la

caída actual de voltaje a través de R3?
VR3 = Vcd

6. Mida la caída de voltaje a través de R3. ¿Es el valor medido igual al valor calculado en el
punto 6?
a) si
b) no
 7. Mida la caída de voltaje en las resistencias R1 y R2 y verifique que la solución del circuito
por superposición, ¿está conforme con la ley de voltaje de Kirchhoff?
a) si
b) no
8. ¿Es la corriente que entra al nodo formado por R1, R2 y R3, esencialmente igual a la
corriente que sale del mismo nodo? que sale del mismo nodo?
a) si
b) no

9. En el siguiente circuito, ¿necesita del teorema de superposición para calcular las caídas de
voltaje y las corrientes en el circuito? Justifique su respuesta.
a) si
b) no

CONCLUSIONES
 Puede usar el método de superposición para determinar la caída de voltaje en un elemento
común.
 Los resultados generados por el método de superposición deben cumplir con las leyes de
corriente y de voltaje de Kirchhoff.
 Los voltajes a través de un elemento común del circuito se combinan algebraicamente, el
resultado es la caída de voltaje real.

PREGUNTAS DE REPASO
1. El método de superposición para análisis de circuitos requiere de:
a) ecuaciones de malla.
b) ecuaciones de nodo.
c) ecuaciones de Kirchhoff.
d) ley de Ohm.
2. Dos voltajes son desarrollados a través del elemento común de un circuito con dos fuentes.
Para determinar el voltaje actual se necesitaría:
a) multiplicar ambos voltajes.
b) restar ambos voltajes.
c) sumar algebraicamente ambos voltajes.
d) sumar las dos fuentes de voltaje.

3. Los resultados del método de superposición a la solución del circuito:

a) deben estar acorde con las leyes de Kirchhoff.
b) no necesitan estar acorde con las leyes de Kirchhoff
c) no pueden ser verificados sin mediciones en el circuito.
d) son válidos únicamente para circuitos con dos fuentes.

4. ¿En qué posición debe colocarse S1 para determinar el efecto de VS2 en R3?
a) Posición A.
b) Posición B.
c) Cualquier posición.
d) Ninguna.

5. Cuando S1 es localizado en la posición B, ¿qué sucede?

a) VS2 y R1 están en paralelo.
b) R1 y R2 están en serie.
c) R2 y R3 están en serie.
d) R1 y R3 están en paralelo.
Ejercicio 2 – Teorema de Millman

OBJETIVO DEL EJERCICIO

Al finalizar este ejercicio, usted será capaz de resolver un circuito aplicando el teorema de
Millman. Verificará sus resultados comparando los datos calculados con los medidos.

DISCUSIÓN
El método de superposición se usa para determinar individualmente los efectos de cada fuente en
un elemento común del circuito y luego combinarlos algebraicamente.
El teorema de Millman es usado para determinar el voltaje a través de las ramas comunes de un
circuito.

Para usar el teorema de Millman, el circuito usado en el ejercicio 1 se ha vuelto a dibujar para
mostrar cada una de sus ramas. No se han hecho cambios eléctricos en el circuito.
R1 y su fuente de voltaje en serie forman una rama. R2 y su fuente de voltaje en serie forman otra
rama.
R3 se coloca a través de (En paralelo con) las otras ramas para formar la tercera rama.

El objetivo es determinar el voltaje de la rama común, que es la caída de voltaje en R3. Una vez
conocido, este voltaje conduce a la solución de todas las corrientes y caídas de voltaje del circuito.
El teorema de Millman utiliza corrientes de rama y conductancias (G) para poder resolver el
circuito. La conductancia es el reciproco e la resistencia: G= 1/R, expresado en siemensio o
Siemens (mho es un término más viejo para la unidad de medida.)
De acuerdo al teorema de Millman, para determinar la caída de voltaje de R3 divida la suma de las
corrientes en paralelo (corrientes de rama) por la suma de las conductancias (1/R) en paralelo.
𝑉𝑅1 𝑉𝑅2 𝑉𝑅3
+ 𝑅2 + 𝑅3 𝑆𝑢𝑚𝑎 𝑑𝑒 𝑐𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒𝑠 𝑑𝑒 𝑟𝑎𝑚𝑎
𝑉𝑅3 = 𝑅1
1 1 1 𝑆𝑢𝑚𝑎 𝑑𝑒 𝑐𝑜𝑛𝑑𝑢𝑐𝑡𝑎𝑛𝑐𝑖𝑎𝑠 𝑑𝑒 𝑟𝑎𝑚𝑎
+ +
𝑅1 𝑅2 𝑅3

La corriente equivalente de la rama 1 es el voltaje de VS1 divido por el valor en ohmios de R1

(VS1/R1); el voltaje sobre resistencia da la corriente.
VS1 es negativo con respecto al común del circuito.
La corriente equivalente de la rama 2 es igual a VS2/R2.
La corriente equivalente de la rama 3 es igual a VS3/R3. Dado que la rama 3 no tiene una fuente
de voltaje, si corriente equivalente es cero.
PROCEDIMIENTO DEL EJERCICIO
Utilizando el simulador Kit de Construcción de Circuitos de CD construya el siguiente circuito
con los valores de las magnitudes mostradas:

R1= 360 Ω R2= 510 Ω R3=1000 Ω

1. El circuito esquemático equivalente Millman es el que se muestra. VR3 (1000 Ω) es igual a

la suma de las corrientes equivalentes de rama, dividida por la suma de las conductancias
del circuito.

2. ¿Cuál es la conductancia total del circuito?

GT= mili siemensios

3. ¿Cuál es el valor de la corriente equivalente de rama R1? Use VS1/R1.

IR1 = mA

4. En el circuito equivalente Millman, ¿cuál es la corriente equivalente de la rama R3?

IR3 = mA

5. ¿Cuál es el valor de la corriente equivalente de la rama R2? Use VS2/R2.

IR2 = mA

6. Con sus valores calculados y la fórmula dada, ¿cuál es el valor de VR3?

VR3 = (IR1 + IR2)/GT = Vcd
 7. Con la solución Millman para VR3, ¿puede determinar la corriente actual del circuito y las
caídas de voltaje?
a) si
b) no

8. Use su voltímetro para medir VR3. ¿Los resultados concuerdan con el teorema de Millman?
a) si
b) no

9. Mida una o varias caídas de voltaje resistivas y calcule el flujo de la corriente respectiva.
¿Concuerdan sus resultados con la solución de Millman?
a) si
b) no

CONCLUSIONES
 Use el teorema de Millman para calcular el voltaje a través de un elemento común del
circuito.
 El teorema de Millman toma la forma de corriente dividida por conductancia.
 La corriente dividida por conductancia (I/G), o multiplicada por la resistencia (I x R)
equivale a voltaje.

PREGUNTAS DE REPASO

1. De acuerdo con el teorema de Millman, ¿cuál es la suma de las corrientes equivalentes de

rama?
a) 4.08 mA
b) -4.08 mA
c) ± 4.08 mA
d) Ninguno.
2. De acuerdo con el teorema de Millman, ¿cuál es la suma de las conductancias en el circuito
anterior?
a) 5.74 mS
b) -5.74 mS
c) ± 5.74 mS
d) Todas las anteriores.

3. Con respecto al común del circuito anterior, ¿cuál es la caída de voltaje en R3?
a) 0.7V
b) -0.7V
c) Cualquiera de las anteriores.
d) Ninguno es correcto.

4. ¿Qué ocurre con la suma de las conductancias en el circuito mostrado?

a) Aumenta cuando la fuente de voltaje aumenta.
b) No cambia con cambios en la fuente de voltaje.
c) Disminuye cuando la fuente de voltaje se disminuye.
d) Es igual a cero cuando la fuente de voltaje es cero.

5. Con respecto al circuito que se muestra:

a) el teorema de Millman no se aplica porque el común no está en el lugar apropiado.
b) VS1 es negativo cuando se aplica el teorema de Millman.
c) VS2 es positivo cuando se aplica el teorema de Millman.
d) el teorema de Millman no afecta la polaridad VS1 y VS2, cuando se miden con respecto al
común del circuito.
Ejercicio 3 – Circuito Thevenin con una sola fuente

OBJETIVO DEL EJERCICIO

Al terminar este ejercicio, usted tendrá la capacidad de simplificar una red de una sola fuente
aplicando el teorema de Thevenin. Verificará los resultados comparando los valores medidos con
los calculados.

DISCUSIÓN

En este circuito, se debe determinar el voltaje a través de la resistencia de carga y la corriente que
circula por ella.
La red consiste de R1, R2 y VS. RL es la carga de la red.

Cuando el circuito se configura como un equivalente Thevenin, no se requiere el valor de la

resistencia en paralelo. Puede determinar el voltaje y la corriente de carga directamente de la ley
de ohm. (VRL e IRL).
Con la carga RL removida del circuito, determine el voltaje del circuito abierto (VTH) a través de
los puntos A y B (los terminales de salida).
Con la carga RL removida y un corto circuito reemplazando la fuente de voltaje, determine la
resistencia equivalente (RTH) en el circuito desde los puntos A y B.
VTH, RTH Y RL forman un circuito en serie simple conocido como circuito equivalente Thevenin.
PROCEDIMIENTO DEL EJERCICIO
Utilizando el simulador Kit de Construcción de Circuitos de CD construya el siguiente circuito
con los valores de las magnitudes mostradas:

1. ¿Qué componente(s) forma(n) parte de la red a la que se aplicará el equivalente Thevenin?

a) R3
b) VS y R2
c) VS, R2, y R1
d) VS y R3

2. ¿Cuál es el valor calculado de RTH?

RTH = Ω

3. ¿Cuál es el valor calculado de VTH?

VTH = Vcd

4. Mida VTH de la red. ¿Coinciden los valores medidos con los valores calculados?
a) si
 b) no

5. En sus valores calculados de VTH y RTH, ¿cuál es la corriente de la carga (R3)?

IRL = A
6. Mida VR3. Usando el valor de R3 (6800 Ω), ¿coincide la corriente de carga con la corriente
suministrada por el circuito thevenizado del punto 5? IR3 = VR3/R3
a) si
b) no

7. Con la información del circuito, ¿cuál es la corriente de carga?

IRL = A

CONCLUSIONES
 VTH es el voltaje en las terminales de salida de la red. VTH se determina con la carga de la
red desconectada.
 RTH es la resistencia total de la red sin carga. La fuente de voltaje de la red se remplaza por
un cortocircuito.
 La polaridad de VTH debe producir la misma polaridad a través de la carga como la que
produce la fuente de voltaje de la red original.
 Un circuito equivalente de Thevenin genera el mismo voltaje y corriente de carga como los
que genera el circuito de red original.

PREGUNTAS DE REPASO

1. En este circuito, RTH:

a) no se puede determinar.
b) no se puede medir.
c) es igual a R1 + (R1 x R2) / (R1 + R2).
d) es igual a R1, R2 y R3 en paralelo.
2. En el circuito siguiente. Con respecto a B, ¿cuál es el valor de VTH?
a) 10V
b) +5.5V
c) –5.5V
d) VTH no se puede determinar.

3. En el circuito de la pregunta 2 ¿Cuál es el valor de RTH?

a) –990 Ω
b) 990 Ω
c) 902 Ω
d) RTH no se puede determinar.

4. En el circuito de la pregunta 2 ¿Cuál es la polaridad de VTH?

a) no tiene efecto en el flujo de corriente a través de RTH.
b) es opuesta a la polaridad de la fuente de la red.
c) depende de las diferencias entre VR2 y VR3.
d) es la misma polaridad del voltaje de fuente de la red.

5. ¿Qué sucedería si R2 se retira de este circuito?

a) VTH cambia, pero RTH no.
b) VTH no cambia, pero RTH sí.
c) Ambos cambian VTH y RTH.
d) Ninguno cambia, ni VTH ni RTH.
Ejercicio 4 – Circuito Thevenin con dos fuentes

OBJETIVO DEL EJERCICIO

Al finalizar este ejercicio, usted estará en capacidad de simplificar una red de dos fuentes aplicando
el teorema de Thevenin. Verificará sus resultados comparando los valores medidos con los
calculados.

DISCUSIÓN

Cuando dos fuentes forman parte de una red, y con la carga RL removida determine VTH aplicando
el teorema de superposición. VTH = VAB

VTH = VSP1 + VSP2

Con la carga RL removida y ambas fuentes de voltaje reemplazada por corto circuitos, determine
RTH dentro del circuitos desde los puntos A y B.
En el circuito equivalente Thevenin, el voltaje y la corriente sobre la carga son idénticos a
los que produce la red original.

PROCEDIMIENTO DEL EJERCICIO

Utilizando el simulador Kit de Construcción de Circuitos de CD construya el siguiente circuito
con los valores de las magnitudes mostradas:

NOTA: R2 no es la carga de la red, sino es parte del circuito.

1. Basado en este esquema del circuito, ¿dónde se conecta la carga?

a) Sobre VS1
b) Sobre VS2
c) Entre A y B
d) Entre B y el nodo común del circuito

2. ¿Cuál es el valor de RTH?

RTH= Ω
 𝑉𝑆1 𝑋 𝑅𝑃1 𝑅2𝑋𝑅4
𝑉1 = 𝑅𝑃1 =
𝑅𝑃1 + 𝑅1 𝑅2 + 𝑅4

𝑉𝑆2 𝑋 𝑅𝑃2 𝑅1𝑋𝑅2

𝑉2 = 𝑅𝑃2 =
𝑅𝑃2 + 𝑅4 𝑅1 + 𝑅2
NOTA: VS2 es una fuente negativa de -10V.

3. Calcule el valor de VTH.

VTH= V2 +V1 = Vcd

4. Conecte de nuevo a VS1y VS2 en su circuito. Mida VR2, o VTH. Los valores medidos,
¿son casi iguales a los calculados en el punto 5?
a) si
b) no

5. En el circuito equivalente Thevenin que se muestra, ¿cuál es la caída del voltaje esperada
a través de la resistencia de 6800 Ω?
a) 2.06 Vcd
b) -2.06 Vcd
c) 2.21 Vcd
d) -2.21 Vcd
 6. ¿Es VR3 aproximadamente igual a VTH?
a) si
b) no

7. ¿Cuál es la ventaja de un circuito equivalente Thevenin?

a) Minimiza la disipación de potencia en la carga de la red.
b) Los efectos de carga se pueden determinar con facilidad.
c) Los cálculos del circuitono requieren tanto tiempo.
d) Respuestas (b) y (c) juntas.

CONCLUSIONES
 Puede usar el teorema de superposición para determinar VTH.
 RTH es igual a la resistencia total del circuito.
 La polaridad de VTH es igual a la polaridad de los voltajes combinados del circuito de la
red.
PREGUNTAS DE REPASO

1. De acuerdo al valor de R3. ¿Qué cambios se producirían en este circuito al tener un cambio
en la resistencia de carga?
a) Produce un gran cambio en RTH.
b) No produce cambios en RTH.
c) Produce un pequeño cambio en RTH.
d) Debe compensarse con un cambio en R2.

2. ¿Cómo se determinaría el valor de RTH?

a) R1 y R2 deben estar en paralelo.
b) R2 y R4 deben estar en paralelo.
c) R1, R3 y R4 deben estar en paralelo.
d) R1, R2 y R4 deben estar en paralelo.

3. Para determinar el voltaje de Thevenin de este circuito, ¿qué método puede usarse?
a) El teorema de superposición.
b) La ley de Ohm.
c) La ley de corriente de Norton.
d) La ley de voltaje de Kirchhoff.

4. Para este circuito, ¿qué voltaje tendrían VTHy RTH, respectivamente?

a) 2.22V y 498Ω
b) -2.22V y 498Ω
c) 2.22V y 10.1 kΩ
d) -2.22V y 10.1 kΩ
5. En este circuito, ¿Qué cambios se produce en RL?
a) Produce un gran cambio en VTH.
b) No produce un cambio en VTH.
c) Produce un pequeño cambio en VTH.
d) Debe compensarse por un cambio dentro de la red.
