Codigo Unico: 2212386 Codigo Local: 052433 Codigo Modular: Ubicación: Centro Poblado TOTORABAMBA

MEMORIA DESCRIPTIVA
NOMBRE DEL PROYECTO DE INVERSION:

“MEJORAMIENTO DE LOS SERVICIOS DE EDUCACION CODIGO UNICO : 2212386
PRIMARIA DE LA I.E.P.M. N 54225 DEL CENTRO CODIGO LOCAL : 052433
POBLADO DE TOTORABAMBA, DISTRITO DE CODIGO MODULAR : 0283770
ANCO_HUALLO - CHINCHEROS - APURIMAC” UBICACIÓN : Centro Poblado TOTORABAMBA

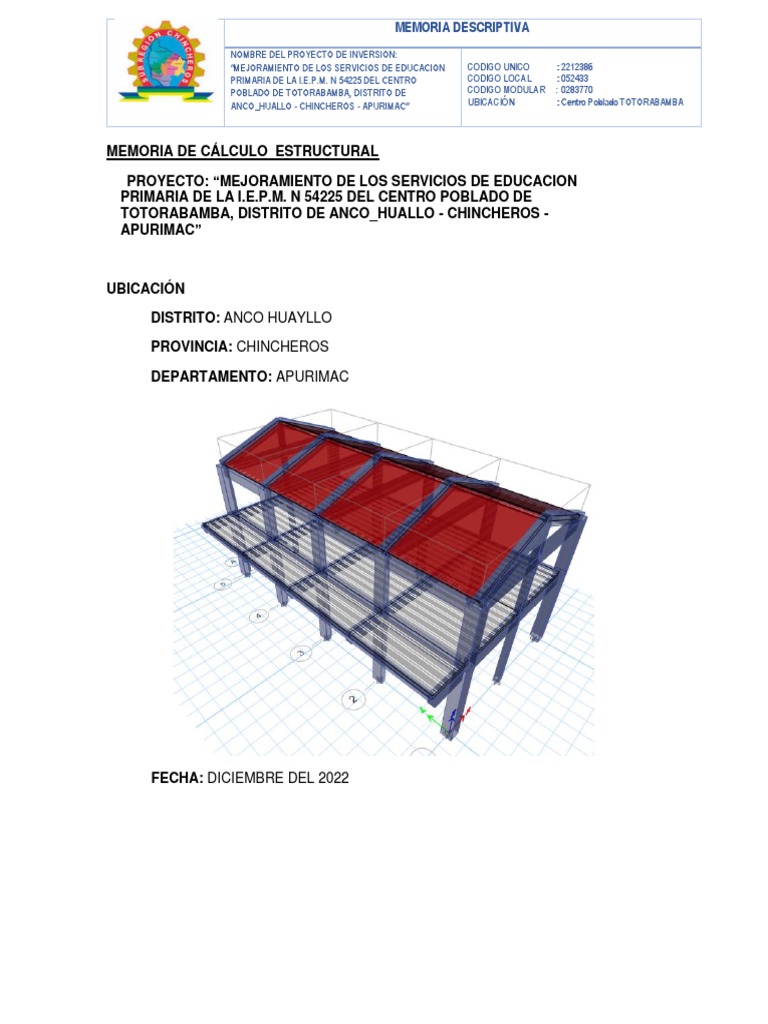

MEMORIA DE CÁLCULO ESTRUCTURAL
PROYECTO: “MEJORAMIENTO DE LOS SERVICIOS DE EDUCACION

PRIMARIA DE LA I.E.P.M. N 54225 DEL CENTRO POBLADO DE
TOTORABAMBA, DISTRITO DE ANCO_HUALLO - CHINCHEROS -
APURIMAC”
UBICACIÓN
DISTRITO: ANCO HUAYLLO
PROVINCIA: CHINCHEROS
DEPARTAMENTO: APURIMAC
FECHA: DICIEMBRE DEL 2022

MEMORIA DESCRIPTIVA
MEMORIA DE DESCRIPTIVA
BLOQUE I ESTRUCTURA
1. DESCRIPCIÓN:
La estructura propuesta de administración, consta de un edificio de dos pisos, el

primer nivel está destinado aula n°1, dirección, 03 ss.hh, hall, tópico y en el segundo
nivel destinada recursos y área de innovación. De configuración estructural regular,
constituida por un sistema estructural de pórticos de concreto armado en la dirección
horizontal (XX) y vertical (YY).
La dimensión de las vigas y columnas se pueden observar en los planos adjuntos al

presente proyecto. Las losas de piso consisten de: primer nivel losa aligerada de
20cm, debido a que en este piso se le dará uso de “recursos” y área de innovación
con una sobrecarga de 350 Kg/m2 de acuerdo a la norma de cargas E.020 y techo de
losa aligerada inclinada a dos aguas de 20cm de espesor.
La zona donde se proyectara la edificación posee un suelo intermedio, además cabe

notar que se ha planteado la cimentación de zapatas aisladas, teniendo las
dimensiones de zapata acorde con la necesidad que requiere, además se plantearon
vigas de cimentación entre los ejes, tal como se muestra en el punto 4.5
MEMORIA DESCRIPTIVA
1.1 DATOS DEL PROYECTO
➢ UBICACIÓN:
A) UBICACIÓN POLÍTICA.
REGION : APURIMAC
PROVINCIA : CHINCHEROS
DISTRITO : ANCO HUAYLLO
LOCALIDAD : TOTORABAMBA
B) TIPO DE ZONA Y DIRECCIÓN.

• Zona Urbana / Rural : Rural
• Región Natural : Sierra
C) MAPA DE LOCALIZACIÓN DEL PROYECTO
Imagen N°: 1 Mapa de ubicación Política, fuente equipo técnico.
1.2 MARCO NORMATIVO
Para el Análisis y Diseño Estructural se tomaron en cuenta las exigencias del

Reglamento Nacional de Edificaciones (RNE) según lo que se establece las
siguientes Normas:
• E-020 Norma de Cargas
• E-030 Norma Sismo resistente
• E-050 Norma de Suelos y Cimentaciones
• E-060 Norma de Concreto Armado

MEMORIA DESCRIPTIVA
• E-070 Norma de Albañilería
• E-090 Norma de Estructuras Metálicas
1.3 DESCRIPCION DEL SISTEMA ESTRUCTURAL.

El sistema estructural empleado para el diseño del bloque fue diseñado mediante
“SISTEMA DE PORTICO, apoyados sobre zapatas aisladas conectadas mediante
vigas de conexión, con un techo metalico.
1.4 METODO DE DISEÑO

Todos los elementos estructurales de concreto armado de la estructura de esta
edificación, fueron diseñados por el método de “RESISTENCIA ULTIMA”, conocida
también como “DISEÑO A LA ROTURA”, para ello se utilizaron factores de carga y
las combinaciones de carga enumeradas en base al R.N.E vigente, así como de los
diferentes factores de reducción. El método supone un comportamiento lineal y
elástico para cada uno de los elementos de concreto armado, las rigideces se
determinaron ignorando la fisuración y el refuerzo. Los bloques fueron analizados
como modelos tridimensionales.
1.5 SOFTWARE DE MODELAMIENTO

Para el modelaje de la infraestructura fue necesaria la utilización del software
ETABS V.2016, SAFE V2016 y CSI COL V8; así como de diferentes plantillas
programadas en Excel, También facilito la experiencia y criterio técnico del
profesional responsable del análisis; donde se demuestra mediante tablas de
diseño programadas el cálculo estructural de cada uno de los elementos
conformantes de la edificación.
1.6 PARAMETROS DE DISEÑO

Para el diseño de esta edificación se consideraron las siguientes normas y
reglamentos:
▪ REGLAMENTO NACIONAL DE EDIFICACIONES (PERÚ)

▪ NTE E.020 “CARGAS”
▪ NTE E.060 “CONCRETO ARMADO”
▪ NTE E.030 “DISEÑO SISMORRESISTENTE”
▪ NTE E.070 “ALBAÑILERIA”
▪ NTE E.050 “SUELOS Y CIMENTACIONES”
▪ A.C.I. 318–2014 (American Concrete Institute) - Building Code
Requirements for Structural Concrete
▪ UBC 1997 Uniform Building Code
▪ ASTM A36/A36M
▪ ASCE 7-98
▪ AISC-LRFD99.
MEMORIA DESCRIPTIVA
1.7 DISEÑO SISMORESISTENTE.

1.8.1. PRINCIPIOS DEL DISEÑO SISMORESISTENTE:
La filosofía del diseño sismoresistente consiste en:
a. Evitar pérdidas de vidas
b. Asegurar la continuidad de los servicios básicos
c. Minimizar los daños a la propiedad
1.8.2. PARAMETROS DEL SITIO:

1.8.3. Zonificación:
Zona : 2 (Apurímac)
Factor de zona : Z = 0.25 (aceleración máxima del terreno)
1.8.4. Condiciones geotécnicas:

Perfil del suelo : S2
Periodo de vibración: Tp (s)= 0.6 (periodo de vibración del suelo)
Factor de suelo : S=1.20
1.9. REQUISITOS GENERALES

1.9.1. 6.3.1. Aspectos generales:
Categoría de la edificación : A
Factor de uso e importancia : U=1.5
1.9.2. Configuración estructural:
Configuración estructural : Irregular
1.9.3. Sistema estructural:
a.- Sistema estructural : Concreto armado DUAL
Coeficiente de reducción : R=8
Coeficiente de reducción utilizado: R=8
1.9.4. Desplazamiento lateral:
Para estructuras regulares los desplazamientos laterales se calcularán
multiplicando por 0,75 R los resultados obtenidos del análisis lineal y elástico con
las solicitaciones sísmicas reducidas. Para el caso de estructuras irregulares
deberá emplearse el valor de 0,85 R.
LIMITES DE DESPLAZAMIENTO LATERAL

Material (∆/he)
Concreto armado 0.007
Acero 0.010
MEMORIA DESCRIPTIVA
Albañileria 0.005
1.10. ANALISIS DE EDIFICIOS:

1.10.1. Peso de la edificación:
▪ Carga muerta ó permanente: CM = 100%
▪ Carga viva de edificación : CV = 50%
▪ Carga viva de techo : CVT = 25%
1.11. ANALISIS ESTATICO:

1.11.1. Periodo fundamental:
T = hn/CT
CT = 35
Donde:
T = Periodo Fundamental
hn = Altura de edificación
CT = Coeficiente
1.12. FUERZA CORTANTE EN LA BASE:

V = ZUCS *P
2. MATERIALES A EMPLEAR:
▪ Concreto ciclópeo.
Resistencia nominal f’c = 100 kg/ cm 2
Se permitirá hasta 30% de piedra grande en cimientos sin refuerzo y hasta
25% de piedra mediana en sobrecimientos no reforzados.
▪ Concreto (columnas, vigas, losa aligerada, placas, escaleras y muros de

contención).
Resistencia del concreto : f’c = 210 kg/cm2
Módulo de elasticidad del C° : E = 217,370.65 kg/ cm 2
Peso específico : ɣ=2.4 Tn/m3
Acero de refuerzo grado 60 : fy= 4,200 kg/ cm 2
Módulo de elasticidad del AS° : E = 2 100,000 kg/ cm2
Coeficiente de Poisson : 0.20
Módulo de rigidez por corte (G) : 90571.1 kg/ cm 2
▪ Acero G60 (columnas, vigas, losa aligerada, placas, escaleras y muros de

contención).
Módulo de elasticidad del As° : E = 2 100,000 kg/ cm 2
MEMORIA DESCRIPTIVA
▪ Albañilería
Resistencia nominal en pilas : f’m=45 kg/ cm2
Módulo de elasticidad : E = 22 500 kg/ cm2
Peso específico : ɣ = 1.80 Tn/m3
▪ Recubrimientos mínimos (R):

Cimientos, zapatas, vigas de cimentación : 7.50 cm
Columnas, Vigas, Placas, Muros (Cisternas, Tanques) : 4.00 cm
Losas Aligeradas, Vigas chatas, Vigas de borde : 3.00cm
Losas macizas, Escaleras : 2.50 cm
3. CARGAS.
3.8. CARGAS VERTICALES
3.8.1. Carga muerta: Se consideró el peso real de los elementos de la

estructura que los conforman, calculados en base a sus pesos unitarios
ya sean del concreto armado como de los tijerales metálicos.
▪ Teja andina decorativa: 10.50kg/m2
▪ Contrapiso e=5cm: 100kg/m2
▪ Ladrillo de techo 30x30x15 = 80kg/m2
3.8.2. Carga viva: Se utilizaron valores en base al tipo de uso y ocupación

que se le dará según la norma E.0.20 –CARGAS del R.N.E. en este
modelamiento se consideró lo siguiente:
▪ Carga viva Oficinas : 250 kg/m2
▪ Corredores y escaleras : 400 kg/m2
▪ Auditorium : 400 kg/m2
3.9. CARGAS LATERALES

9.2.1. Acciones de Sismo:
El análisis sísmico se realizó según la norma NTE E-030 “DISEÑO

SISMORESISTENTE” del R.N.E. con el procedimiento de
superposición modal espectral, con una combinación cuadrática
completa (CQC) y con un 5% de amortiguamiento, considerando las
condiciones de suelo, las características de la estructura y las
condiciones de uso, se simulo y calculo mediante fuerzas laterales
sísmicas tanto en el plano X como en el plano Y.
MEMORIA DESCRIPTIVA
4. COMBINACIONES DE CARGA.
La verificación de la capacidad de los elementos de concreto armado se basó en
un procedimiento de cargas factoradas, conforme a la Norma Técnica de
Edificación E-060 "Concreto Armado". Los factores de carga se indican en la tabla
siguiente:
▪ U= 1.4CM + 1.7CV
▪ U= 1.25 (CM+CV) + CSx
▪ U= 1.25 (CM+CV) - CSx
▪ U= 1.25 (CM+CV) + CSy
▪ U= 1.25 (CM+CV) – CSy
▪ U= 0.9CM + CSx
▪ U= 0.9CM - CSx
▪ U= 0.9CM + CSy
▪ U= 0.9CM - CSy
▪ ENVOLVENTE
Donde:
CM = Carga muerta
CV = Carga viva
CSx = Carga del sismo en el sentido XX
CSy = carga del sismo en el sentido YY
5. PREDIMENSIONAMIENTO DE LOS ELEMENTOS ESTRUCTURALES

MEMORIA DESCRIPTIVA
PREDIMENSIONAMIENTO DE COLUMNAS DE CONCRETO ARMADO

DISEÑO POR SISMO
1.- DATOS ASUMIDOS POR SISMO (REGLAMENTO NACIONAL DE EDIFICACIONES) :
DATOS ASUMIDOS CALCULOS CORTANTE POR SISMO

CATEGORIA DE LA EDIFICACION = B U = 1.30 Vs = ZUCS x Pe
ZONA SISMICA = 3 Z= 0.35
TIPO DE SUELO = S2 Tp (s) = 0.60 T= 0.43 Ver Zonas Sísmicas
PERIODO FUNDAMENTAL = 1 S= 1.15 C= 2.50
ALTURA DE LA EDIFICACION ( m ) = 15.00 CT = 35 ZUCS = 1.31
2.- DATOS ASUMIDOS PARA EL DIMENSIONAMIENTO DE LAS COLUMNAS DE LA ESTRUCTURA:
F'c = 245 ; Fy= 4200 ; # Pisos = 05 ; S/c = 400 ; e losa A = 0.250

Acb = 100 ; P.P.Col = 100 ; P.P.Vig = 100 ; S/c = 200 ; P.P. Alig = 380 kg/m2
Tabiquería EP : Tipo = Hueco ; E. Muro = 15 cm ; H. Muro = 2.80 mts → P.P.Tab = 270 kg/m2
588 kg/m → 600 kg/ml
Tabiquería PAT : Tipo = Hueco ; E. Muro = 15 cm ; H. Muro = 1.10 mts → P.P.Tab = 60 kg/m2
231 kg/m → 250 kg/ml
3.- METRADO DE CARGAS : CARGA MUERTA : WD = 950 ; WL1 = 400 ; WL2 = 200
3.1 - CARGA TOTAL ( PU ) : Combinacion Asignada = 1.4 (WD) + 1.7 (WL)

Peso total de cargas de gravedad que soporta la columna cada piso = 2010.00 Kg/m2
Peso total de cargas de gravedad que soporta la columna, del: 1ºer Piso al Piso 4 = 8040.00 Kg/m2
Peso total de cargas de gravedad que soporta la columna, del ultimo Nivel y/o Azotea: Piso 5 = 1376.00 Kg/m2
Peso total de cargas de gravedad en todos los Niveles: 05 Pisos = 9416.00 Kg/m2
4.- DATOS ADICIONALES : Altura del Primer Nivel = 3.000 mts CORTANTE POR SISMO
Numero de Columnas = 40 colum Vs = ZUCS x Pe
Distorsion Permisible = 0.007 mts Modulo de Elasticidad del Concreto = 236352.39 Vs = 12317.31 Kg/m2
Modulo de Corte del Concreto = 98558.94 Pe = PU x Area T
DIMENSIONAMIENTO ANALISIS GENERAL ( ESTRUCTURACION SIMETRICA )

Tipo de Area
Check
Si b = D b (cm) D (cm)
AR
Vs (Kg) bxD - bxD
US
Columna Tributaria (cm) (mínimo) (Calc)
C-1 E 4.620 m2 56,905.95 1,362.30 - 36.91 cm 40 cm 35 cm 1,400.00 OK 40x35

C-2 L 8.600 m2 105,928.82 1,858.67 - 43.11 cm 40 cm 50 cm 2,000.00 OK 40x50
C-3 L 12.900 m2 158,893.23 2,276.39 - 47.71 cm 40 cm 60 cm 2,400.00 OK 40x60
C-4 C 16.000 m2 197,076.88 2,535.20 - 50.35 cm 50 cm 55 cm 2,750.00 OK 50x55
C-5 C 21.900 m2 269,748.98 2,966.02 - 54.46 cm 55 cm 55 cm 3,025.00 OK 55x55
C-6 C 24.000 m2 295,615.32 3,104.97 - 55.72 cm 55 cm 60 cm 3,300.00 OK 55x60
SE PUEDE OPTAR POR OTRO TIPO DE SECCION, SEGÚN LAS AREAS SOLICITADAS DE CADA COLUMNA A SER DISEÑADA
COLUMNAS TIPO: "L" COLUMNAS TIPO: "T" COLUMNAS TIPO: "CRUZ" COLUMNAS TIPO: "CIRCULAR"
50cm 0cm Diámetro = 65cm
30cm
15cm 15cm R
1,800.00 cm2
45cm
0cm
0cm
0.00 cm2
15cm
0.00 cm2
0cm 20cm Area = 3,318.32 cm2
REVISION PARA ASUMIR ELEMENTOS COLUMNA DE DIFERENTE GEOMETRÍA

COL. REEMPLAZADA DIMENSIONES DE LA COLUMNA AREA DE LA COLUMNA ASUMIDA CHECK
C-5 21.900 m2 55cm x 60cm 3,300.000 Columna Circular 3,318.315 CONFORME
MEMORIA DESCRIPTIVA
PREDIMENSIONAMIENTO DE VIGAS DE CONCRETO ARMADO

(METODO CONVENCIONAL, POR CATEGORÍA Y APORTICADO)
1.- DATOS DE LOS MATERIALES: Resistencia del Concreto; F'c = 245 kg/cm2
Efluencia del Acero; Grado 60 Fy = 4200 kg/cm2
2.- DATOS PARA EL DIMENSIONAMIENTO: 3.- CARGAS CARGAS MUERTAS Y VIVAS:

Luz mayor de La Viga P; Ln = 6.300 m P.P. Tabiquería Movil = 270 kg/m2
Ancho Tributario; B = 4.000 m P.P. Acabados = 100 kg/m2
4.- CALCULO DE W: Peso Propio Viga = 100 kg/m2

WD = 850 kg/m2 WL = 400 kg/m2 h total Losa Alig. = 0.25 m
Peso Propio Losa Aligerada = 380 kg/m2 380
W = WD + WL = 1250 kg/m2
S/C por CV de Entrepiso = 400 kg/m2
5.- CALCULO DE Wu:
Wu = (1.4 x WDv) + (1.7 x WLv) = 1870 kg/m2 = Wu = 0.19 kg/cm2
6.- DIMENSIONAMIENTO DE VIGAS POR EL METODO CONVENCIONAL:

Resultado:
h = Ln / (4 / Raíz Wu) = h1 = 0.68 m = Usar "h" = ###### OK
b = B / 20 = b1 = 0.20 m = Usar "b" = ###### OK
h = 50.00 VIGA
(TIPICA) METODO POR CATEGORÍA DE EDIFICACIÓN Base mín = 0.25m
Categoría (A) Categoría (B) Categoría (C) Base Viga
h1 = L/10 h1 = L/11 h1 = L/12 b1 = h/2
h1 = 0.630 h1 = 0.573 h1 = 0.525 b1 = 0.288
b = 25.00
h1 = 0.602
MEMORIA DESCRIPTIVA
PREDIMENSIONAMIENTO DE LOSAS
ALIGERADAS DE CONCRETO ARMADO
P. Específico:
1.- DATOS DE LOS MATERIALES: Resistencia del Concreto; F'c = 210 kg/cm2 2400 kg/m3
Efluencia del Acero; Grado 60 Fy = 4200 kg/cm2 7800 kg/m3
2.- PREDIMENSIONAMIENTO DE LA LOSA: 3.- CARGAS CARGAS MUERTAS Y VIVAS:
Ln Menor de los Tramos; Ln = 3.500 m P.P. Tabiquería Movil = 270 kg/m2

P.P. Acabados = 100 kg/m2
1er. Criterio Típico Aplicativo:
Ln 300
H= = 0.140 m
25 Peso Propio Losa Aligerada = 300 kg/m2 350
Usaremos "H total" Losa = 0.20 m 2do. Criterio por Sobrecargas:

0.167 S/c 150 200 250 300 350 400 450 500
Usar Ladrillo Hueco de 30 x 30 x 15 H Ln/30 Ln/28 Ln/26 Ln/24 Ln/22 Ln/21 Ln/20 Ln/19
Usar Losita de C°A° de: hf = 5 cm
WD = 670 kg/m2 WDv = 268 kg/m ; WL = 300 kg/m2 WLv = 120 kg/m
4.- CALCULO DE W: 5.- CALCULO DE Wu:

W = WD + WL = 970 kg/m2 Wu = (1.4 x WDv) + (1.7 x WLv) = 579 kg/m2
6.- CUANTÍA MAXIMA APLICADA: 7.- CUANTÍA MINIMA REQUERIDA:
0.0090 0.0033
% 0.33 %
8.- CALCULO DEL ACERO MINIMO REQUERIDO:
0.57 cm2
Usar como Acero Mínimo = 2 Ø 1/2 = 2.54 cm2 OK Asmín

1
9.- CALCULO DE ACERO DE TEMPERATURA:
0.90 cm2
0.25 m
Usar como Acero Temperatura = Ø 1/4 @ 25 cm

10.- REVISION Y VERIFICACION POR CORTE:
1,165.64 kg
1,181.86 kg
1,220.80 kg
EL PREDIMENSIONAMIENTO ES CORRECTO
MEMORIA DESCRIPTIVA
6. MODELO MATEMATICO DE ESTRUCTURA PRELIMINAR
PLANTEAMIENTO ESTRUCTURAL EN PLANTA

MEMORIA DESCRIPTIVA
VISTA LATERAL EJE B-B

MEMORIA DESCRIPTIVA
VISTA EXTRUIDA
7. DESCRIPCION DE LOS ELEMENTOS DEL SISTEMA ESTRUCTURAL

Para el diseño de los elementos estructurales se harán uso de las diferentes formas
geométricas ya sean de forma RECTANGULAR y CUADRADA, según se indica en los
planos.
Para el diseño de los elementos horizontales se utilizarán vigas rectangulares de

diferentes secciones donde tendrán la función de arriostrar los elementos verticales.
Finalmente se diseñarán las cantidades necesarias de acero en el reforzamiento de

vigas y columnas según la norma E-030 del RNE.
MEMORIA DESCRIPTIVA
Figura N° 1
8. METODO DE ANALISIS Y DISEÑO ESTRUCTURAL

MEMORIA DESCRIPTIVA
Para el análisis estructural y el cálculo de los elementos mecánicos que actúan en los
diferentes elementos resistentes de concreto armado, esta propuesta se ha modelado
como un sistema de columnas, vigas conectadas por diafragmas rígidos en sus planos
dispuestos horizontalmente en cada uno de los pisos de la construcción.
Para calcular el peso total de la edificación en el análisis sísmico, se ha considerado el

peso propio de los elementos estructurales y no estructurales, con un 50% de las
cargas vivas prescritas por la Norma Técnica de diseño sismo resistente del
Reglamento Nacional de Edificación.
9. CARGAS VERTICALES.
Asignación de cargas muertas: Se considera en el análisis una distribución uniforme

de la carga muerta y cargas puntuales en los elementos de la estructura ya sea por el
propio peso de los elementos estructurales como del peso de la carga muerta como
son: contrapisos, ladrillos de techo, muros tímpano, etc.
CARGA MUERTA DISTRIBUIDA DE TABIQUERIAS (Tn-m)

MEMORIA DESCRIPTIVA
CARGA MUERTA UNIFORME DE LOS CONTRAPISOS Y LADRILLOS DE

TECHO (Tn-m2)
9.01. Asignación de cargas vivas: Se considera en el análisis una

distribución uniforme de las cargas vivas de techo de 50kg/m2 y
32kg/m2 debido a la carga de nieve, todo ello según la norma E020 del
R.N.E.
MEMORIA DESCRIPTIVA
DISTRIBUCION DE CARGA VIVA DE TECHO INCLINADO

MEMORIA DESCRIPTIVA
ESPECTRO DE SISMO SEGÚN EL PROYECTO DE LA NORMA E.030-2016
1 Zonificación, Según E.030-2016 (2.1)
Zona : 2 Z= 0.25 g
2 Parámetros de Sitio, Según E.030-2016 (2.4)
Perfil Tipo : S2 S= 1.20

TP = 0.60
TL = 2.00
3 Categoría del Edificio, Según E.030-2016 (3.1)
Categoría : Esencial A U= 1.50
4 Coeficiente Básico de Reducción de Fuerzas Sísmicas, Según E.030-2016 (3.4)
Categoría : Concreto Armado: pórticos
R0 = 8
5 Restricciones de Irregularidad, Según E.030-2016 (3.7)
Restricciones : No se permiten irregularidades
6 Factores de Irregularidad, Según E.030-2016 (3.6)

Tomar en consideración el punto 5 sobre restricciones.
Irregularidad en Altura, I a : 07 Irregularidad Geométrica Vertical

Ia = 0.90
Irregularidad en Planta, I p : 05 Discontinuidad del Diafragma

Ip = 0.85 (Para el tipo 03 se debe ingresar el valor manualmente)
7 Coeficiente de Reducción de Fuerzas Sísmicas, Según E.030-2016 (3.8)
R = R0 x Ia x Ip = 6.12
MEMORIA DESCRIPTIVA
Figura n° 3
Figura n° 2
Espectro de pseudo aceleración dirección X-X, YY.
Para efectos del análisis, las masas de los elementos modelados como, columnas
y vigas fueron estimadas por el programa ETABS, mientras que las masas de los
demás elementos se estimaron a partir de los pesos de la sección:
10. MODOS Y PERIODOS DE VIBRACION
Se realizó tres modos de vibración por nivel y para estimación de pesos para
primer nivel se tomó 50% carga viva y en el techo el 25% de carga viva en techo.
Con estas cargas 2.1 y con las propiedades de las secciones transversales, se
puede determinar los periodos de vibrar. En la tabla siguiente se observa el
periodo fundamental en la siguiente tabla
Mode Period UX UY
1 0.466 92.0889 0.1795
2 0.413 0.8039 85.6793
3 0.387 2.2101 8.3407
4 0.129 0.0297 5.7425
5 0.113 4.8439 0.0267
6 0.101 0.0162 0.0169
Tabla 1
MEMORIA DESCRIPTIVA
Se observa que el modo principal en la dirección X es el modo 1 con un período de

0.466 seg. con 92% de participación de masa y en la dirección X el modo principal
es el modo 2 con un período de 0.413 seg. con 86% de participación de masa.
10.01 DESPLAZAMIENTOS
Dirección XX:
hENTREPISO dABSOLUTO dRELATIVO 0.75*R*dREL
Piso cm cm cm cm (0.75*R*dREL)/h
2 310 0.0042 0.2 1.2 0.002857
1 455 0.0022 0.22 1.32 0.004889
Dirección YY:
Piso hENTREPISO dABSOLUTO dRELATIVO 0.75*R*dREL (0.75*R*dREL)/h
cm m cm cm
2 310 0.0045 0.19 1.14 0.002714
1 455 0.0026 0.26 1.56 0.005778
1.1. FUERZA CORTANTE EN LA BASE

Peso total del edificio: 224.98 ton.
𝑍𝑈𝐶𝑆
𝑉= ∗𝑃
𝑅
Z=0.25
U=1.5
C 𝑇 < 𝑇𝑃 , 𝐶 = 2.5
𝑇
𝑇𝑃 < 𝑇 < 𝑇𝐿 , 𝐶 = 2.5 ∗ ( 𝑃 )
𝑇
𝑇𝑃 ∗𝑇𝐿
𝑇 > 𝑇𝐿 , 𝐶 = 2.5 ∗ ( 𝑇2
)
SI T=0.466 seg , donde Tp=0.6 seg , TL=2.0 seg ➔ C=2.5

S=1.2 seg
R= Ro*Ip*Ia=8 (porticos regulares)
V= 0.1406*p
Dirección XX:
MEMORIA DESCRIPTIVA
V estático: 31.632 ton
V dinámico: 30.246 ton

V mínimo (80% del V estático) = 25.306 ton
Dirección YY:

11. DISEÑO DE ELEMENTOS ESTRUCTURALES
11.01 ANALISIS Y DISEÑO DE VIGAS Y COLUMNAS
Figura n° 1
PORTICO A-A ; PORTICO 1-1

MEMORIA DESCRIPTIVA
Figura n° 2
PORTICO 5-5 ;2-2
Figura n° 3
1°Y 2° NIVEL(ACERO)
MEMORIA DESCRIPTIVA
Figura n° 4
PORTICO A-A;1-1(MOMENTOS)
Figura n° 5
PORTICO C-C;3-3(MOMENTOS)
MEMORIA DESCRIPTIVA
Figura n° 6
PORTICO A-A;1-1(CORTANTE)
Figura n° 5
PORTICO C-C;2-2(CORTANTE)
MEMORIA DESCRIPTIVA
Figura N° 4
1°Y 2° NIVEL(CORTANTE)
Figura N° 5
1°Y 2° NIVEL(MOMENTO)
MEMORIA DESCRIPTIVA
Los demás ejes no se muestran ya que en arquitectura se colocaron en vigas de

confinamiento.
DISEÑO DE ELEMENTOS DE CONCRETO ARMADO SEGÚN NORMA E-0.60 R.N.E.
La sección crítica para momento negativo se tomará en las caras de los apoyos,
mientras que para momentos positivos en el interior de la luz. Para calcular la
resistencia a flexión de una sección, como la mostrada en la figura, se supone que:
▪ Las secciones planas permanecen planas (hipótesis de Navier).

▪ No existe deslizamiento entre el acero de refuerzo y el concreto.
▪ La máxima deformación a considerar en la fibra extrema a compresión será de
0.003
Para poder simplificar los cálculos, la norma E-060 y el ACI permiten que se emplee
el bloque equivalente de compresiones. En consecuencia, para un elemento con
ancho “b” y altura igual a “h”, tenemos:
Por lo tanto se puede estimar el momento resistente a flexión como:
Para flexión el valor del factor de reducción (Φ) es 0.9, se alcanzará esta resistencia
nominal cuando el acero llegue al esfuerzo de fluencia ó cuando el concreto alcance su
deformación máxima. El tipo de falla dependerá de la cuantía de acero colocado en la
sección, dicha cuantía se define como:
MEMORIA DESCRIPTIVA
Cuantía balanceada: Se define cuantía balanceada al área de acero que propicia una
falla por aplastamiento de la sección de concreto en compresión al mismo tiempo que el
acero alcanza la deformación de fluencia.
Cuando se coloca una cuantía mayor a la balanceada se producirá falla en compresión,

es una falla frágil muy peligrosa. Por ello, lo que debemos buscar en el diseño es una falla
dúctil. Por ende, es importante controlar la cuantía de acero, ya que una cuantía mayor o
menor a la balanceada determinará el tipo de falla que puede presentar la sección del
elemento.
Cuantía máxima: La Norma E.060 Concreto Armado limita la cuantía máxima al 75% de
la balanceada, de tal forma que garanticemos una falla dúctil. Se determinará según:
Cuantía mínima: En la Norma E.060 se establece que se debe de proveer una cuantía
mínima a la sección de tal forma que la resistencia de la sección fisurada sea por lo
menos 1.5 veces mayor que el momento flector causante del agrietamiento de la sección.
El área mínima para secciones rectangulares se calculará:
7.1 REFUERZO LONGITUDINAL
7.1.1 Pórtico 1-1, 2-2, 3-3, 4-4, 5-5/A-A,B-B,C-C (cm2) VIGA 25x70 PRIMER
NIVEL
MEMORIA DESCRIPTIVA
CALCULANDO MOMENTO ULTIMO BALANCEADO (Mub)
Mub= Kub*b*d^2 Kub=(φ*ρmax*fy*(1-ρmaxfy/(1.7*fć)))
Datos
b= 25 cm
d= 50 cm
φ= 0.9
ρmáx = 0.010625
fy = 4200 Kg/cm2
fć = 210 Kg/cm2
Por lo tanto
Kub= 35.14
Mub=. 21.96 Tn-m
MOMENTO ULTIMO DE LA VIGA N° 33 SECCION "A"

Mu= 11.65
16.05 Tn-m
VERIFICANDO COMO TRABAJA LA VIGA (Falla frágil o falla dúctil)
Mub Mu
21.964 11.65
LA VIGA TRABAJA A: Falla Dúctil
AREA DE ACERO (cm2) Por el metodo directo.
p=1.7*fć*b/fy
p=. 2.125
As=1/2*(p*d-((p*d)^2-4*Mu*p/(φ*fy))^0.5)
As= 6.57 cm2
AREA DE ACERO MINIMO
14*b*d/fy 4.167 cm2 # φ Area

Asmin 0 3/4 0.00cm2
0.8*((fć)^0.5)*b*d/fy 3.450 cm2 2 5/8 3.96cm2
0 1/2 0.00cm2
MOMENTO RESISTENTE DEL ACERO MINIMO 0 3/8 0.00cm2
Mr=φ*Asmin*fy(d-Asmin*fy/(1.7*fc*b))
Asmin= 3.96cm2
Mr= 7.20 Tn-m
MEMORIA DESCRIPTIVA
7.1.1 Pórtico 1-1, 2-2, 3-3, 4-4, 5-5/A-A,B-B,C-C (cm2) VIGA 25x70 SEGUNDO
NIVEL
Datos
b= 25 cm
d= 50 cm
φ= 0.9
ρmáx = 0.010625
fy = 4200 Kg/cm2
fć = 210 Kg/cm2
Por lo tanto
Kub= 35.14
Mub=. 21.96 Tn-m

Mu= 4.5 Tn-m
16.05
Mub Mu
21.964 4.5
p=1.7*fć*b/fy
p=. 2.125
As=1/2*(p*d-((p*d)^2-4*Mu*p/(φ*fy))^0.5)
As= 2.44 cm2
14*b*d/fy 4.167 cm2 # φ Area

Asmin 0 3/4 0.00cm2
0.8*((fć)^0.5)*b*d/fy 3.450 cm2 2 5/8 3.96cm2
0 1/2 0.00cm2
Asmin= 3.96cm2
Mr= 7.20 Tn-m
MEMORIA DESCRIPTIVA
7.2 REFUERZO TRANSVERSAL POR CORTE SEGÚN NORMA E-060 DEL

R.N.E.
7.2.1 Pórtico 1-1, 2-2, 3-3, 4-4, 5-5/A-A,B-B,C-C (cm2-cm)
DISEÑO POR CORTANTES DE VIGA

FUERZA CORTANTE EN LA VIGA (Tn)
VIGA Vu (Tn) Vu j
101 11.65 -8.55
DATOS DE VIGA
fć= 210 kg/cm2
b= 30 cm
d= 50 cm
fy= 4200 kg/cm2
φ= 0.85
CORTANTE NOMINAL QUE RESISTE EL CONCRETO (Vc).
Vc=0.53*((fć)^0.5)*d*b
Vc= 11.52 Tn.
φ*Vc= 9.79 Tn.
CALCULO Vs
Vs=Vud/φ-Vc
Vs= 2.19 Tn.
CALCULO DE CORTANTE LIMETE
Vs máx ≤ 2.1*((fć)^0.5)*b*d
Vs máx ≤ 45.65 Tn.
CONDICIONES PARA ESTRIBAR LA VIGA
1° SI Vu ˃ φ.Vc Requiere estribos
2° SI Vsmax≤2.1*((fć)^0.5)*b*d Poner estribos
USAR ESTRIBO DE φ 3/8
Av = 0.71 cm2
CALCULO PARA SEPARACION MINIMA (S mín)
S mín=(d*Av*fy)/(Vud/φ-Vc)
S min= 136.9 cm
7.3 DISEÑO DE COLUMNAS DE CONCRETO ARMADO

MEMORIA DESCRIPTIVA
Las columnas son los elementos estructurales que reciben las cargas provenientes de las
vigas y losas y las transmiten a la cimentación. Además, formando pórticos con las vigas
que llegan a ellas y conjuntamente con los muros de corte o placas, conforman la
estructura sismoresistente de la edificación en estudio.
Todas las columnas de este modelamiento cumplieron con tener un espesor mayor o igual
al espesor mínimo de 25 cm. recomendado para soportar adecuadamente los
movimientos sísmicos. Con respecto a la cuanta mínima de columnas, la Norma E-060 del
R.N.E. establece que la cuantía debe estar entre el 1% y 6% (art. 10.16.8. E-060).
En el caso de nuestros análisis se consideró una cuantía del 1% en todas nuestras

columnas.
En cuanto a los estribos se consideró la separación según el capítulo: DISPOSICIONES

ESPECIALES PARA EL DISEÑO SISMICO de la norma E-060 del R.N.E.
a.- FLEXO-COMPRESION DE COLUMNAS:
El diseño por flexo-compresión de las columnas, se hizo mediante el uso de los

diagramas de interacción, los cuales fueron elaborados con el programa etabs, para las
diferentes formas de columnas, diferentes resistencias del concreto, diferentes
resistencias del acero y diferentes disposiciones del refuerzo vertical.
b.- CORTANTE EN COLUMNAS:
La resistencia a corte estará dada por el aporte del concreto y del acero de refuerzo
(estribos), de tal forma que:
ΦVc + ΦVs ≥ Vu.
La fuerza cortante última se calculará siguiendo los criterios de diseño por capacidad:
La Norma limita la fuerza cortante máxima que puede actuar en una sección:
La resistencia a corte se calculara siguiendo la siguiente expresión:
Dónde: Nu: carga axial última
Ag: área bruta de la sección
El estribamiento de las columnas se hicieron de acuerno a la norma E-060 del RNE:

Fuera de la zona de confinamiento, el espaciamiento máximo será el menor de los
MEMORIA DESCRIPTIVA
siguientes tres valores: la sexta parte de la luz libre, la mayor dimensión de la columna
que es 60 cm. Ni menor de 50cm - Dentro de la zona de confinamiento, el espaciamiento
máximo de los estribos será el menor de los siguientes dos valores: 10 cm. La mitad de la
menor dimensión, 8veces db (db= diámetro de la menor barra) de la columna. El primer
estribo se colocara a 5 cm. medido desde la cara.
Para nuestro diseño se utilizaron estribos de 3/8” espaciados a 2@0.05, 5@0.15, R@0.25
7.3.1 COLUMNA 25x100 EJE 3-3/B-B PRIMER PISO
Diag. de fuerza axial Diag. de fuerza cortante V2-2 Diag.

de momentos M3-3
DIAGRAMA DE INTERACCION DE COLUMNA

MEMORIA DESCRIPTIVA
6ø5/8"
4ø1/2"
MEMORIA DESCRIPTIVA
1.2. ANALISIS Y DISEÑO DE ZAPATAS Y VIGA DE CIMENTACION
Se realizó el análisis y diseño en el software SAFE V2016
Figura n° 6
Tabla usada para ingresar los datos al programa de acuerdo a la capacidad portante.
Se utilizó 2.56 kg/cm3 Winkler para 1.20 kg/cm2 capacidad portante predominante en los
centros educativos según estudio de suelos
8.1 PREDIMEMSIONAMIENTO DE ZAPATAS

Para el predimensionamiento se eligió la zapata que tendrá mayor presión de carga
muerta y cargas de servicio.
MEMORIA DESCRIPTIVA
PREDIMENSIONAMIENTO DE ZAPATA
hf
Df
t1
S
t2
DATOS GENERALES:
ZAPATA EJE 5-5/B-B
SECCION DE COLUMNA t1 = 0.25 mts.
t2 = 0.60 mts.
CARGA TOTAL PD = 17.75 Tn.
CARGA VIVA: PL = 1.15 Tn.
CARGA COMB 1: PL = 18.90 Tn.
CAPACIDAD PORTANTE DEL SUELO: σt = 0.95 kg/cm2.
PROFUNDIDAD DE DESPLANTE: Df = 1.60 mts.
PESO ESPECIFICO DEL TERRENO: γt = 1.92 Tn/m3.
RESISTENCIA DEL CONCRETO DE LA ZAPATA: f'c = 210.00 kg/cm2.
SOBRECARGA DEL PISO s/c 300.00 kg/m2.
RESISTENCIA DEL ACERO: Fy = 4200.00 kg/cm2.
RECUBRIMIENTO R= 7.50 cmt
DIAMETRO DE LAS VARILLAS DE REFUERZO: Øv = 1.59 cm.
8.2 COMBINACIONES DE CARGA

Se utilizó en el diseño de las cimentaciones las combinaciones de carga según la
Norma E-050 del R.N.E. y el código ACI 318-14:
▪ U1 = CM + 0.5CV
▪ U2 = (CM+CV)/1.2
▪ U3 = (CM+CV+SX)/1.6
▪ U4 = (CM+CV-SX)/1.6
▪ U5 = (CM+CV+SY)/1.6
▪ U6 = (CM+CV-SY)/1.6
▪ ENVOLVENTE
MEMORIA DESCRIPTIVA
8.3 ANALISIS DE LA CAPACIDAD ADMISIBLE Y DIMENSIONAMIENTO DE LA

CIMENTACION
Se analizaron las cimentaciones cuyas presiones obtenidas no debe pasar la

capacidad admisible del suelo según los estudios de mecánica de suelos igual a
1.20kg/cm2, este análisis se hizo mediante la combinación de cargas envolvente.
MEMORIA DESCRIPTIVA
PRESION ADMISIBLE DEL SUELO EN LAS CIMENTACIONES
ANALISIS DE ASENTAMIENTOS (cm): Según el estudio de mecánica de suelos,

el estrato de la calicata N°04 permitirá tener un asentamiento máximo de
consolidación de 1.20cm
ASENTAMIENTO MAXIMOS DE CONSOLIDACION
ANALISIS DE PUNZONAMIENTO EN LAS CIMENTACIONES
Los análisis de verificación de los punzonamientos en las cimentaciones es

aceptable ya que no pasa el valor de 1, por lo tanto el peralte de zapata de 50cm,
ES ACEPTABLE.
MEMORIA DESCRIPTIVA
8.5 FUERZAS INTERNAS DE DISEÑO EN LAS CIMENTACIONES
8.5.1 Momentos máximos en las zapatas con la Envolvente (Tn-m):
ACERO DIRECCION A (EJE B-B) ACERO DIRECCION A (EJE 5-5)
8.5.2 Fuerza Cortante Máxima en las zapatas con la Envolvente (Tn):

MEMORIA DESCRIPTIVA
8.5.4 Momentos en Vigas de Conexión con la Envolvente (Tn-m):

MEMORIA DESCRIPTIVA
8.5.5 Fuerzas Cortantes en las Vigas de Conexión con la Envolvente (Tn)
8.5.6 Fuerzas Torsional en Vigas de Conexión con la Envolvente (Tn)
8.6.3 Diseño de los refuerzos longitudinales en las vigas de conexión según

la norma E-060 del RNE
MEMORIA DESCRIPTIVA
Datos
b= 30 cm
d= 60 cm
φ= 0.9
ρmáx = 0.010625
fy = 4200 Kg/cm2
fć = 210 Kg/cm2
Por lo tanto
Kub= 35.14
Mub=. 37.95 Tn-m

Mu= 2.65 Tn-m
16.05
Mub Mu
37.954 2.65
p=1.7*fć*b/fy
p=. 2.55
As=1/2*(p*d-((p*d)^2-4*Mu*p/(φ*fy))^0.5)
As= 1.18 cm2
14*b*d/fy 6.000 cm2 # φ Area

Asmin 0 3/4 0.00cm2
0.8*((fć)^0.5)*b*d/fy 4.968 cm2 2 5/8 3.96cm2
1 1/2 1.27cm2
Asmin= 5.23cm2
Mr= 11.45 Tn-m
. ANALISIS DE RESULTADOS
ANALISIS SISMICO
A través del análisis sísmico se busca determinar las fuerzas internas en cada
uno de los elementos estructurales para poder diseñarlos. Con este análisis se
hallan los desplazamientos totales y de entrepiso los cuales serán comparados
MEMORIA DESCRIPTIVA
con los desplazamientos laterales permisibles que estipula la norma E-030 del
R.N.E.
ANALISIS DINAMICO
Según la norma E.030 del R.N.E. el análisis dinámico puede efectuarse por
combinación espectral o por medio de un análisis tiempo historia. Para este
proyecto se utilizó el análisis por combinación espectral.
9.1 FUERZA CORTANTE ESTATICO EN LA BASE
La fuerza cortante en la base de la estructura, correspondiente a la dirección

considerada, se determinara por la siguiente expresión
V = ZUCS.P
R
9.1.1 FUERZA CORTANTE SENTIDO X-X CON EXCENTRICIDAD EN Y DE 5%
Z =0.25
U =1.50
C =2.5 Vxx= 0.25x1.5x2.5x1.20 x 502.15 Tn

Vxx=78.43 Tn
S =1.20 7.20
R =7.20
P =502.15 Tn
Tp=0.60
9.1.2 FUERZA CORTANTE SENTIDO Y-Y CON EXCENTRICIDAD EN X DEL

5%
Z=0.25
U=1.50
C=2.5 Vxx= 0.25x1.5x2.5x1.20 x 502. 15 Tn

Vyy=78.43 Tn
S=1.20 7.20
MEMORIA DESCRIPTIVA
R=7.20
P=502.15 Tn
Tp=0.60
9.2 FUERZA CORTANTE DINAMICA EN LA BASE
Según el artículo 18 (análisis dinámico) de la norma E030 Diseño

Sismoresistente del R.N.E. indica que para cada una de las direcciones
consideradas en el análisis, la fuerza cortante en la base del edificio no podrá ser
menor que el 80% del valor calculado para estructuras regulares, ni menor que el
90% para estructuras irregulares.
Si fuera necesario incrementar el cortante dinámico para cumplir los mínimos

señalados, se deberán escalar proporcionalmente todos los otros resultados
obtenidos, excepto los desplazamientos.
FUERZA CORTANTE DINAMICA EN LA BASE
Story Load Case/Combo Location P VX VY T MX MY
Story1 EQCXX Max Bottom 0 70.62 0.0122 788.3181 0.1055 551.9203

Story1 EQCYY Max Bottom 0 0.0122 70.63 274.3934 554.3996 0.0989
Comparación entre el Cortante Estático y el Cortante Dinámico
Tn 90% No se necesita
Fuerza Cortante 78.43 70.59 reescalar ya que
Estático XX según la norma debe
Fuerza Cortante 78.43 70.59 superar el 80% de la
Estático YY V. en estructuras
Fuerza Cortante 70.62 90.04% CONFORME regulares y 90% en
Dinámico XX estructuras
Fuerza Cortante 70.63 90.05% CONFORME irregulares.
Dinámico YY
Conclusión: No se necesita reescalar ya que según la norma supera el 90% de

la cortante basal estática tanto en el sentido X-X como en el sentido Y-Y
9.3 PARTICIPACION DE MASA MODAL:
PARTICIPACION DE MASA MODAL
Period
Case Mode UX UY UZ Sum UX Sum UY Sum UZ
sec
MEMORIA DESCRIPTIVA
Modal 1 0.541 0.8052 0 0 0.8052 0 0
Modal 2 0.463 0 0.8078 0 0.8052 0.8078 0
Modal 3 0.413 0.0077 1.14E-06 0 0.8128 0.8078 0
Modal 4 0.161 0.1289 0 0 0.9417 0.8078 0
Modal 5 0.132 0 0.1362 0 0.9417 0.944 0
Modal 6 0.119 0.0006 0 0 0.9423 0.944 0
Modal 7 0.087 0.0424 0 0 0.9846 0.944 0
Modal 8 0.068 0 0.0408 0 0.9846 0.9848 0
4.88E-
Modal 9 0.063 0 0 0.9847 0.9848 0
05
Modal 10 0.047 0.0001 0 0 0.9848 0.9848 0
Modal 11 0.036 0 0 0 0.9848 0.9848 0
Modal 12 0.034 0 0 0 0.9848 0.9848 0
Modal 13 0.033 0 0 0 0.9848 0.9848 0
Modal 14 0.032 0 0 0 0.9848 0.9848 0
Modal 15 0.031 0 0 0 0.9848 0.9848 0
Como primera revisión veremos la cantidad de masa que se usó para el cálculo
sísmico y los modos de vibración que se obtuvo, podemos observar los modos y
el valor en la columna “Periodo”, en las columnas UX, UY, RX y RY se observa el
porcentaje de participación modal; para los modos en SumUX, SumUY, SumRX,
SumRY encontramos los valores de participación modal acumulados. En las
columnas con valores acumulados podemos encontrar que modos son
traslacionales y rotacionales.
Otro resultado a obtener será para cumplir con la norma, debemos de usar en el
modelo tantos modos que nos den al menos un 90% de participación modal, en
nuestro caso estaríamos llegando casi al 100% de participación de masa.
Conclusión: Se está llegado a una participación de masa del 94.17% en el sentido

X-X en un periodo fundamental de 0.161 seg. en el cuarto modo y a una
participación de masa del 94.40% en el sentido Y-Y en un periodo fundamental de
0.132 seg. en el quinto modo, ambos periodos menores a 0.5seg tal como exige la
norma.
MEMORIA DESCRIPTIVA
Se puede determinar que es CONFORME ya que la norma nos pide un mínimo del
90%
MEMORIA DE CALCULO
BLOQUE II A; IIB ESTRUCTURA
2. DESCRIPCIÓN:


MEMORIA DESCRIPTIVA

➢ UBICACIÓN:
D) UBICACIÓN POLÍTICA.
REGION : APURIMAC
E) TIPO DE ZONA Y DIRECCIÓN.

F) MAPA DE LOCALIZACIÓN DEL PROYECTO
1.9 MARCO NORMATIVO

siguientes Normas:

MEMORIA DESCRIPTIVA




reglamentos:

MEMORIA DESCRIPTIVA

▪ ASTM A36/A36M
▪ ASCE 7-98
▪ AISC-LRFD99.

d. Evitar pérdidas de vidas
e. Asegurar la continuidad de los servicios básicos
f. Minimizar los daños a la propiedad



MEMORIA DESCRIPTIVA

Material (∆/he)
Acero 0.010
Albañileria 0.005


T = hn/CT
CT = 35
Donde:
CT = Coeficiente

V = ZUCS *P

contención).
MEMORIA DESCRIPTIVA

contención).
▪ Albañilería

13. CARGAS.




MEMORIA DESCRIPTIVA


siguiente:
▪ U= 1.4CM + 1.7CV
▪ U= 1.25 (CM+CV) + CSx
▪ U= 1.25 (CM+CV) - CSx
▪ U= 1.25 (CM+CV) + CSy
▪ U= 1.25 (CM+CV) – CSy
▪ U= 0.9CM + CSx
▪ U= 0.9CM - CSx
▪ U= 0.9CM + CSy
▪ U= 0.9CM - CSy
▪ ENVOLVENTE
Donde:
CM = Carga muerta
CV = Carga viva

MEMORIA DESCRIPTIVA

DISEÑO POR SISMO


588 kg/m → 600 kg/ml
231 kg/m → 250 kg/ml


Tipo de Area AR
Check
Vs (Kg) bxD - bxD US
C-1 E 4.620 m2 56,905.95 1,362.30 - 36.91 cm 40 cm 35 cm 1,400.00 OK 40x35

C-2 L 8.600 m2 105,928.82 1,858.67 - 43.11 cm 40 cm 50 cm 2,000.00 OK 40x50
C-3 L 12.900 m2 158,893.23 2,276.39 - 47.71 cm 40 cm 60 cm 2,400.00 OK 40x60
C-4 C 16.000 m2 197,076.88 2,535.20 - 50.35 cm 50 cm 55 cm 2,750.00 OK 50x55
C-5 C 21.900 m2 269,748.98 2,966.02 - 54.46 cm 55 cm 55 cm 3,025.00 OK 55x55
C-6 C 24.000 m2 295,615.32 3,104.97 - 55.72 cm 55 cm 60 cm 3,300.00 OK 55x60
30cm
15cm 15cm R
1,800.00 cm2
45cm
0cm
0cm
0.00 cm2
15cm
0.00 cm2
0cm 20cm Area = 3,318.32 cm2

MEMORIA DESCRIPTIVA



W = WD + WL = 1250 kg/m2
5.- CALCULO DE Wu:

Resultado:
b = B / 20 = b1 = 0.20 m = Usar "b" = ###### OK
h = 50.00 VIGA
h1 = L/10 h1 = L/11 h1 = L/12 b1 = h/2
h1 = 0.630 h1 = 0.573 h1 = 0.525 b1 = 0.288
b = 25.00
h1 = 0.602
MEMORIA DESCRIPTIVA
P. Específico:

Ln 300
H= = 0.140 m

0.167 S/c 150 200 250 300 350 400 450 500

0.0090 0.0033
% 0.33 %
0.57 cm2

1
0.90 cm2
0.25 m

1,165.64 kg
1,181.86 kg
1,220.80 kg
MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA
VISTA EXTRUIDA

planos.


MEMORIA DESCRIPTIVA
Figura N° 7

MEMORIA DESCRIPTIVA



MEMORIA DESCRIPTIVA

TECHO (Tn-m2)

R.N.E.
MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA
Zona : 2 Z= 0.25 g

TP = 0.60
TL = 2.00
R0 = 8


Ia = 0.90

R = R0 x Ia x Ip = 6.12
MEMORIA DESCRIPTIVA
Figura n° 9
Figura n° 8
Mode Period UX UY
1 0.466 92.0889 0.1795
2 0.413 0.8039 85.6793
3 0.387 2.2101 8.3407
4 0.129 0.0297 5.7425
5 0.113 4.8439 0.0267
6 0.101 0.0162 0.0169
Tabla 2
MEMORIA DESCRIPTIVA

Dirección XX:
2 310 0.0042 0.2 1.2 0.002857
1 455 0.0022 0.22 1.32 0.004889
Dirección YY:
cm m cm cm
2 310 0.0045 0.19 1.14 0.002714
1 455 0.0026 0.26 1.56 0.005778

𝑍𝑈𝐶𝑆
𝑉= ∗𝑃
𝑅
Z=0.25
U=1.5
C 𝑇 < 𝑇𝑃 , 𝐶 = 2.5
𝑇
𝑇𝑃 < 𝑇 < 𝑇𝐿 , 𝐶 = 2.5 ∗ ( 𝑃 )
𝑇
𝑇 > 𝑇𝐿 , 𝐶 = 2.5 ∗ ( 𝑇2
)

S=1.2 seg
V= 0.1406*p
Dirección XX:
MEMORIA DESCRIPTIVA

Dirección YY:

Figura n° 1

MEMORIA DESCRIPTIVA
Figura n° 2
PORTICO 5-5 ;2-2
Figura n° 3
MEMORIA DESCRIPTIVA
Figura n° 4
Figura n° 5
MEMORIA DESCRIPTIVA
Figura n° 6
Figura n° 5
MEMORIA DESCRIPTIVA
Figura N° 10
Figura N° 11
MEMORIA DESCRIPTIVA

confinamiento.

0.003
MEMORIA DESCRIPTIVA

elemento.
MEMORIA DESCRIPTIVA
NIVEL
Datos
b= 25 cm
d= 50 cm
φ= 0.9
ρmáx = 0.010625
fy = 4200 Kg/cm2
fć = 210 Kg/cm2
Por lo tanto
Kub= 35.14
Mub=. 21.96 Tn-m

Mu= 11.65
16.05 Tn-m
Mub Mu
21.964 11.65
2
AREA DE ACERO (cm ) Por el metodo directo.
p=1.7*fć*b/fy
p=. 2.125
As=1/2*(p*d-((p*d)^2-4*Mu*p/(φ*fy))^0.5)
As= 6.57 cm2
14*b*d/fy 4.167 cm2 # φ Area

Asmin 0 3/4 0.00cm2
0.8*((fć)^0.5)*b*d/fy 3.450 cm2 2 5/8 3.96cm2
0 1/2 0.00cm2
Asmin= 3.96cm2
Mr= 7.20 Tn-m
MEMORIA DESCRIPTIVA
NIVEL
MEMORIA DESCRIPTIVA
Datos
b= 25 cm
d= 50 cm
φ= 0.9
ρmáx = 0.010625
fy = 4200 Kg/cm2
fć = 210 Kg/cm2
Por lo tanto
Kub= 35.14
Mub=. 21.96 Tn-m

Mu= 4.5 Tn-m
16.05
Mub Mu
21.964 4.5
2
AREA DE ACERO (cm ) Por el metodo directo.
p=1.7*fć*b/fy
p=. 2.125
As=1/2*(p*d-((p*d)^2-4*Mu*p/(φ*fy))^0.5)
As= 2.44 cm2
14*b*d/fy 4.167 cm2 # φ Area

Asmin 0 3/4 0.00cm2
0.8*((fć)^0.5)*b*d/fy 3.450 cm2 2 5/8 3.96cm2
0 1/2 0.00cm2
Asmin= 3.96cm2
Mr= 7.20 Tn-m

R.N.E.

MEMORIA DESCRIPTIVA

VIGA Vu (Tn) Vu j
101 11.65 -8.55
DATOS DE VIGA
fć= 210 kg/cm2
b= 30 cm
d= 50 cm
fy= 4200 kg/cm2
φ= 0.85
Vc=0.53*((fć)^0.5)*d*b
Vc= 11.52 Tn.
φ*Vc= 9.79 Tn.
CALCULO Vs
Vs=Vud/φ-Vc
Vs= 2.19 Tn.
Vs máx ≤ 2.1*((fć)^0.5)*b*d
Vs máx ≤ 45.65 Tn.
Av = 0.71 cm2
S min= 136.9 cm
MEMORIA DESCRIPTIVA

columnas.


ΦVc + ΦVs ≥ Vu.

MEMORIA DESCRIPTIVA

de momentos M3-3

MEMORIA DESCRIPTIVA
6ø5/8"
4ø1/2"
MEMORIA DESCRIPTIVA
Figura n° 12

MEMORIA DESCRIPTIVA
hf
Df
t1
S
t2
DATOS GENERALES:
ZAPATA EJE 5-5/B-B
t2 = 0.60 mts.

▪ U1 = CM + 0.5CV
▪ U2 = (CM+CV)/1.2
▪ U3 = (CM+CV+SX)/1.6
▪ U4 = (CM+CV-SX)/1.6
▪ U5 = (CM+CV+SY)/1.6
▪ U6 = (CM+CV-SY)/1.6
▪ ENVOLVENTE
MEMORIA DESCRIPTIVA

CIMENTACION

MEMORIA DESCRIPTIVA


ES ACEPTABLE.
MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA
Datos
b= 30 cm
d= 60 cm
φ= 0.9
ρmáx = 0.010625
fy = 4200 Kg/cm2
fć = 210 Kg/cm2
Por lo tanto
Kub= 35.14
Mub=. 37.95 Tn-m

Mu= 2.65 Tn-m
16.05
Mub Mu
37.954 2.65
p=1.7*fć*b/fy
p=. 2.55
As=1/2*(p*d-((p*d)^2-4*Mu*p/(φ*fy))^0.5)
As= 1.18 cm2
14*b*d/fy 6.000 cm2 # φ Area

Asmin 0 3/4 0.00cm2
0.8*((fć)^0.5)*b*d/fy 4.968 cm2 2 5/8 3.96cm2
1 1/2 1.27cm2
Asmin= 5.23cm2
Mr= 11.45 Tn-m
ANALISIS SISMICO
MEMORIA DESCRIPTIVA
R.N.E.
ANALISIS DINAMICO

V = ZUCS.P
R
Z =0.25
U =1.50
C =2.5 Vxx= 0.25x1.5x2.5x1.20 x 502.15 Tn

Vxx=78.43 Tn
S =1.20 7.20
R =7.20
P =502.15 Tn
Tp=0.60

5%
Z=0.25
U=1.50
C=2.5 Vxx= 0.25x1.5x2.5x1.20 x 502. 15 Tn

Vyy=78.43 Tn
S=1.20 7.20
MEMORIA DESCRIPTIVA
R=7.20
P=502.15 Tn
Tp=0.60



Dinámico YY

Period
sec
MEMORIA DESCRIPTIVA
Modal 1 0.541 0.8052 0 0 0.8052 0 0
Modal 2 0.463 0 0.8078 0 0.8052 0.8078 0
Modal 3 0.413 0.0077 1.14E-06 0 0.8128 0.8078 0
Modal 4 0.161 0.1289 0 0 0.9417 0.8078 0
Modal 5 0.132 0 0.1362 0 0.9417 0.944 0
Modal 6 0.119 0.0006 0 0 0.9423 0.944 0
Modal 7 0.087 0.0424 0 0 0.9846 0.944 0
Modal 8 0.068 0 0.0408 0 0.9846 0.9848 0
4.88E-
Modal 9 0.063 0 0 0.9847 0.9848 0
05
Modal 10 0.047 0.0001 0 0 0.9848 0.9848 0
Modal 11 0.036 0 0 0 0.9848 0.9848 0
Modal 12 0.034 0 0 0 0.9848 0.9848 0
Modal 13 0.033 0 0 0 0.9848 0.9848 0
Modal 14 0.032 0 0 0 0.9848 0.9848 0
Modal 15 0.031 0 0 0 0.9848 0.9848 0

norma.
MEMORIA DESCRIPTIVA
90%
MEMORIA DE CALCULO
BLOQUE IIIA;IIIB ESTRUCTURA
3. DESCRIPCIÓN:


MEMORIA DESCRIPTIVA

➢ UBICACIÓN:
G) UBICACIÓN POLÍTICA.
REGION : APURIMAC
H) TIPO DE ZONA Y DIRECCIÓN.

I) MAPA DE LOCALIZACIÓN DEL PROYECTO
1.16 MARCO NORMATIVO

siguientes Normas:

MEMORIA DESCRIPTIVA




reglamentos:

MEMORIA DESCRIPTIVA

▪ ASTM A36/A36M
▪ ASCE 7-98
▪ AISC-LRFD99.

g. Evitar pérdidas de vidas
h. Asegurar la continuidad de los servicios básicos
i. Minimizar los daños a la propiedad



MEMORIA DESCRIPTIVA

Material (∆/he)
Acero 0.010
Albañileria 0.005


T = hn/CT
CT = 35
Donde:
CT = Coeficiente

V = ZUCS *P

contención).
MEMORIA DESCRIPTIVA

contención).
▪ Albañilería

23. CARGAS.




MEMORIA DESCRIPTIVA


siguiente:
▪ U= 1.4CM + 1.7CV
▪ U= 1.25 (CM+CV) + CSx
▪ U= 1.25 (CM+CV) - CSx
▪ U= 1.25 (CM+CV) + CSy
▪ U= 1.25 (CM+CV) – CSy
▪ U= 0.9CM + CSx
▪ U= 0.9CM - CSx
▪ U= 0.9CM + CSy
▪ U= 0.9CM - CSy
▪ ENVOLVENTE
Donde:
CM = Carga muerta
CV = Carga viva

MEMORIA DESCRIPTIVA

DISEÑO POR SISMO


588 kg/m → 600 kg/ml
231 kg/m → 250 kg/ml


Tipo de Area
Check
AR
Vs (Kg) bxD - bxD
US
C-1 E 4.620 m2 56,905.95 1,362.30 - 36.91 cm 40 cm 35 cm 1,400.00 OK 40x35

C-2 L 8.600 m2 105,928.82 1,858.67 - 43.11 cm 40 cm 50 cm 2,000.00 OK 40x50
C-3 L 12.900 m2 158,893.23 2,276.39 - 47.71 cm 40 cm 60 cm 2,400.00 OK 40x60
C-4 C 16.000 m2 197,076.88 2,535.20 - 50.35 cm 50 cm 55 cm 2,750.00 OK 50x55
C-5 C 21.900 m2 269,748.98 2,966.02 - 54.46 cm 55 cm 55 cm 3,025.00 OK 55x55
C-6 C 24.000 m2 295,615.32 3,104.97 - 55.72 cm 55 cm 60 cm 3,300.00 OK 55x60
30cm
15cm 15cm R
1,800.00 cm2
45cm
0cm
0cm
0.00 cm2
15cm
0.00 cm2
0cm 20cm Area = 3,318.32 cm2

MEMORIA DESCRIPTIVA



W = WD + WL = 1250 kg/m2
5.- CALCULO DE Wu:

Resultado:
b = B / 20 = b1 = 0.20 m = Usar "b" = ###### OK
h = 50.00 VIGA
h1 = L/10 h1 = L/11 h1 = L/12 b1 = h/2
h1 = 0.630 h1 = 0.573 h1 = 0.525 b1 = 0.288
b = 25.00
h1 = 0.602
MEMORIA DESCRIPTIVA
P. Específico:

Ln 300
H= = 0.140 m

0.167 S/c 150 200 250 300 350 400 450 500

0.0090 0.0033
% 0.33 %
0.57 cm2

1
0.90 cm2
0.25 m

1,165.64 kg
1,181.86 kg
1,220.80 kg
MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA
VISTA EXTRUIDA

planos.


MEMORIA DESCRIPTIVA
Figura N° 13

MEMORIA DESCRIPTIVA



MEMORIA DESCRIPTIVA

TECHO (Tn-m2)

R.N.E.
MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA
Zona : 2 Z= 0.25 g

TP = 0.60
TL = 2.00
R0 = 8


Ia = 0.90

R = R0 x Ia x Ip = 6.12
MEMORIA DESCRIPTIVA
Figura n° 15
Figura n° 14
Mode Period UX UY
1 0.466 92.0889 0.1795
2 0.413 0.8039 85.6793
3 0.387 2.2101 8.3407
4 0.129 0.0297 5.7425
5 0.113 4.8439 0.0267
6 0.101 0.0162 0.0169
Tabla 3
MEMORIA DESCRIPTIVA

Dirección XX:
2 310 0.0042 0.2 1.2 0.002857
1 455 0.0022 0.22 1.32 0.004889
Dirección YY:
cm m cm cm
2 310 0.0045 0.19 1.14 0.002714
1 455 0.0026 0.26 1.56 0.005778

𝑍𝑈𝐶𝑆
𝑉= ∗𝑃
𝑅
Z=0.25
U=1.5
C 𝑇 < 𝑇𝑃 , 𝐶 = 2.5
𝑇
𝑇𝑃 < 𝑇 < 𝑇𝐿 , 𝐶 = 2.5 ∗ ( 𝑃 )
𝑇
𝑇 > 𝑇𝐿 , 𝐶 = 2.5 ∗ ( 𝑇2
)

S=1.2 seg
V= 0.1406*p
Dirección XX:
MEMORIA DESCRIPTIVA

Dirección YY:

Figura n° 1

MEMORIA DESCRIPTIVA
Figura n° 2
PORTICO 5-5 ;2-2
Figura n° 3
MEMORIA DESCRIPTIVA
Figura n° 4
Figura n° 5
MEMORIA DESCRIPTIVA
Figura n° 6
Figura n° 5
MEMORIA DESCRIPTIVA
Figura N° 16
Figura N° 17
MEMORIA DESCRIPTIVA

confinamiento.

0.003
MEMORIA DESCRIPTIVA

elemento.
NIVEL
MEMORIA DESCRIPTIVA
Datos
b= 25 cm
d= 50 cm
φ= 0.9
ρmáx = 0.010625
fy = 4200 Kg/cm2
fć = 210 Kg/cm2
Por lo tanto
Kub= 35.14
Mub=. 21.96 Tn-m

Mu= 11.65
16.05 Tn-m
Mub Mu
21.964 11.65
p=1.7*fć*b/fy
p=. 2.125
As=1/2*(p*d-((p*d)^2-4*Mu*p/(φ*fy))^0.5)
As= 6.57 cm2
14*b*d/fy 4.167 cm2 # φ Area

Asmin 0 3/4 0.00cm2
0.8*((fć)^0.5)*b*d/fy 3.450 cm2 2 5/8 3.96cm2
0 1/2 0.00cm2
Asmin= 3.96cm2
Mr= 7.20 Tn-m
MEMORIA DESCRIPTIVA
NIVEL
Datos
b= 25 cm
d= 50 cm
φ= 0.9
ρmáx = 0.010625
fy = 4200 Kg/cm2
fć = 210 Kg/cm2
Por lo tanto
Kub= 35.14
Mub=. 21.96 Tn-m

Mu= 4.5 Tn-m
16.05
Mub Mu
21.964 4.5
p=1.7*fć*b/fy
p=. 2.125
As=1/2*(p*d-((p*d)^2-4*Mu*p/(φ*fy))^0.5)
As= 2.44 cm2
14*b*d/fy 4.167 cm2 # φ Area

Asmin 0 3/4 0.00cm2
0.8*((fć)^0.5)*b*d/fy 3.450 cm2 2 5/8 3.96cm2
0 1/2 0.00cm2
Asmin= 3.96cm2
Mr= 7.20 Tn-m
MEMORIA DESCRIPTIVA

R.N.E.

VIGA Vu (Tn) Vu j
101 11.65 -8.55
DATOS DE VIGA
fć= 210 kg/cm2
b= 30 cm
d= 50 cm
fy= 4200 kg/cm2
φ= 0.85
Vc=0.53*((fć)^0.5)*d*b
Vc= 11.52 Tn.
φ*Vc= 9.79 Tn.
CALCULO Vs
Vs=Vud/φ-Vc
Vs= 2.19 Tn.
Vs máx ≤ 2.1*((fć)^0.5)*b*d
Vs máx ≤ 45.65 Tn.
Av = 0.71 cm2
S min= 136.9 cm

MEMORIA DESCRIPTIVA

columnas.


ΦVc + ΦVs ≥ Vu.

MEMORIA DESCRIPTIVA

de momentos M3-3

MEMORIA DESCRIPTIVA
6ø5/8"
4ø1/2"
MEMORIA DESCRIPTIVA
Figura n° 18

MEMORIA DESCRIPTIVA
hf
Df
t1
S
t2
DATOS GENERALES:
ZAPATA EJE 5-5/B-B
t2 = 0.60 mts.

▪ U1 = CM + 0.5CV
▪ U2 = (CM+CV)/1.2
▪ U3 = (CM+CV+SX)/1.6
▪ U4 = (CM+CV-SX)/1.6
▪ U5 = (CM+CV+SY)/1.6
▪ U6 = (CM+CV-SY)/1.6
▪ ENVOLVENTE
MEMORIA DESCRIPTIVA

CIMENTACION

MEMORIA DESCRIPTIVA


ES ACEPTABLE.
MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA

MEMORIA DESCRIPTIVA
Datos
b= 30 cm
d= 60 cm
φ= 0.9
ρmáx = 0.010625
fy = 4200 Kg/cm2
fć = 210 Kg/cm2
Por lo tanto
Kub= 35.14
Mub=. 37.95 Tn-m

Mu= 2.65 Tn-m
16.05
Mub Mu
37.954 2.65
p=1.7*fć*b/fy
p=. 2.55
As=1/2*(p*d-((p*d)^2-4*Mu*p/(φ*fy))^0.5)
As= 1.18 cm2
14*b*d/fy 6.000 cm2 # φ Area

Asmin 0 3/4 0.00cm2
0.8*((fć)^0.5)*b*d/fy 4.968 cm2 2 5/8 3.96cm2
1 1/2 1.27cm2
Asmin= 5.23cm2
Mr= 11.45 Tn-m
ANALISIS SISMICO
MEMORIA DESCRIPTIVA
R.N.E.
ANALISIS DINAMICO

V = ZUCS.P
R
Z =0.25
U =1.50
C =2.5 Vxx= 0.25x1.5x2.5x1.20 x 502.15 Tn

Vxx=78.43 Tn
S =1.20 7.20
R =7.20
P =502.15 Tn
Tp=0.60

5%
Z=0.25
U=1.50
C=2.5 Vxx= 0.25x1.5x2.5x1.20 x 502. 15 Tn

Vyy=78.43 Tn
S=1.20 7.20
MEMORIA DESCRIPTIVA
R=7.20
P=502.15 Tn
Tp=0.60



Dinámico YY

Period
sec
MEMORIA DESCRIPTIVA
Modal 1 0.541 0.8052 0 0 0.8052 0 0
Modal 2 0.463 0 0.8078 0 0.8052 0.8078 0
Modal 3 0.413 0.0077 1.14E-06 0 0.8128 0.8078 0
Modal 4 0.161 0.1289 0 0 0.9417 0.8078 0
Modal 5 0.132 0 0.1362 0 0.9417 0.944 0
Modal 6 0.119 0.0006 0 0 0.9423 0.944 0
Modal 7 0.087 0.0424 0 0 0.9846 0.944 0
Modal 8 0.068 0 0.0408 0 0.9846 0.9848 0
4.88E-
Modal 9 0.063 0 0 0.9847 0.9848 0
05
Modal 10 0.047 0.0001 0 0 0.9848 0.9848 0
Modal 11 0.036 0 0 0 0.9848 0.9848 0
Modal 12 0.034 0 0 0 0.9848 0.9848 0
Modal 13 0.033 0 0 0 0.9848 0.9848 0
Modal 14 0.032 0 0 0 0.9848 0.9848 0
Modal 15 0.031 0 0 0 0.9848 0.9848 0

norma.
MEMORIA DESCRIPTIVA
90%

Codigo Unico: 2212386 Codigo Local: 052433 Codigo Modular: Ubicación: Centro Poblado TOTORABAMBA

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Codigo Unico: 2212386 Codigo Local: 052433 Codigo Modular: Ubicación: Centro Poblado TOTORABAMBA

Cargado por

Copyright:

Formatos disponibles

MEMORIA DESCRIPTIVA

NOMBRE DEL PROYECTO DE INVERSION:

MEMORIA DE CÁLCULO ESTRUCTURAL

PROYECTO: “MEJORAMIENTO DE LOS SERVICIOS DE EDUCACION

DISTRITO: ANCO HUAYLLO

FECHA: DICIEMBRE DEL 2022

La estructura propuesta de administración, consta de un edificio de dos pisos, el

La dimensión de las vigas y columnas se pueden observar en los planos adjuntos al

La zona donde se proyectara la edificación posee un suelo intermedio, además cabe

1.1 DATOS DEL PROYECTO

DISTRITO : ANCO HUAYLLO

B) TIPO DE ZONA Y DIRECCIÓN.

C) MAPA DE LOCALIZACIÓN DEL PROYECTO

Imagen N°: 1 Mapa de ubicación Política, fuente equipo técnico.

1.2 MARCO NORMATIVO

Para el Análisis y Diseño Estructural se tomaron en cuenta las exigencias del

• E-020 Norma de Cargas

• E-030 Norma Sismo resistente

• E-050 Norma de Suelos y Cimentaciones

• E-060 Norma de Concreto Armado

• E-070 Norma de Albañilería

• E-090 Norma de Estructuras Metálicas

1.3 DESCRIPCION DEL SISTEMA ESTRUCTURAL.

1.4 METODO DE DISEÑO

1.5 SOFTWARE DE MODELAMIENTO

1.6 PARAMETROS DE DISEÑO

▪ REGLAMENTO NACIONAL DE EDIFICACIONES (PERÚ)

1.7 DISEÑO SISMORESISTENTE.

b. Asegurar la continuidad de los servicios básicos

c. Minimizar los daños a la propiedad

1.8.2. PARAMETROS DEL SITIO:

Factor de zona : Z = 0.25 (aceleración máxima del terreno)

1.8.4. Condiciones geotécnicas:

Periodo de vibración: Tp (s)= 0.6 (periodo de vibración del suelo)

Factor de suelo : S=1.20

1.9. REQUISITOS GENERALES

LIMITES DE DESPLAZAMIENTO LATERAL

1.10. ANALISIS DE EDIFICIOS:

▪ Carga viva de edificación : CV = 50%

▪ Carga viva de techo : CVT = 25%

1.11. ANALISIS ESTATICO:

1.12. FUERZA CORTANTE EN LA BASE:

▪ Concreto (columnas, vigas, losa aligerada, placas, escaleras y muros de

▪ Acero G60 (columnas, vigas, losa aligerada, placas, escaleras y muros de

Acero de refuerzo grado 60 : fy= 4,200 kg/ cm 2

▪ Recubrimientos mínimos (R):

Columnas, Vigas, Placas, Muros (Cisternas, Tanques) : 4.00 cm

Losas Aligeradas, Vigas chatas, Vigas de borde : 3.00cm

Losas macizas, Escaleras : 2.50 cm

3.8. CARGAS VERTICALES

3.8.1. Carga muerta: Se consideró el peso real de los elementos de la

3.8.2. Carga viva: Se utilizaron valores en base al tipo de uso y ocupación

3.9. CARGAS LATERALES

El análisis sísmico se realizó según la norma NTE E-030 “DISEÑO

CSx = Carga del sismo en el sentido XX

CSy = carga del sismo en el sentido YY

5. PREDIMENSIONAMIENTO DE LOS ELEMENTOS ESTRUCTURALES

PREDIMENSIONAMIENTO DE COLUMNAS DE CONCRETO ARMADO

DATOS ASUMIDOS CALCULOS CORTANTE POR SISMO

2.- DATOS ASUMIDOS PARA EL DIMENSIONAMIENTO DE LAS COLUMNAS DE LA ESTRUCTURA:

F'c = 245 ; Fy= 4200 ; # Pisos = 05 ; S/c = 400 ; e losa A = 0.250

3.1 - CARGA TOTAL ( PU ) : Combinacion Asignada = 1.4 (WD) + 1.7 (WL)

DIMENSIONAMIENTO ANALISIS GENERAL ( ESTRUCTURACION SIMETRICA )

hENTREPISO dABSOLUTO dRELATIVO 0.75RdREL

Piso hENTREPISO dABSOLUTO dRELATIVO 0.75RdREL (0.75RdREL)/h

Mub= Kubbd^2 Kub=(φρmaxfy(1-ρmaxfy/(1.7f´c)))
