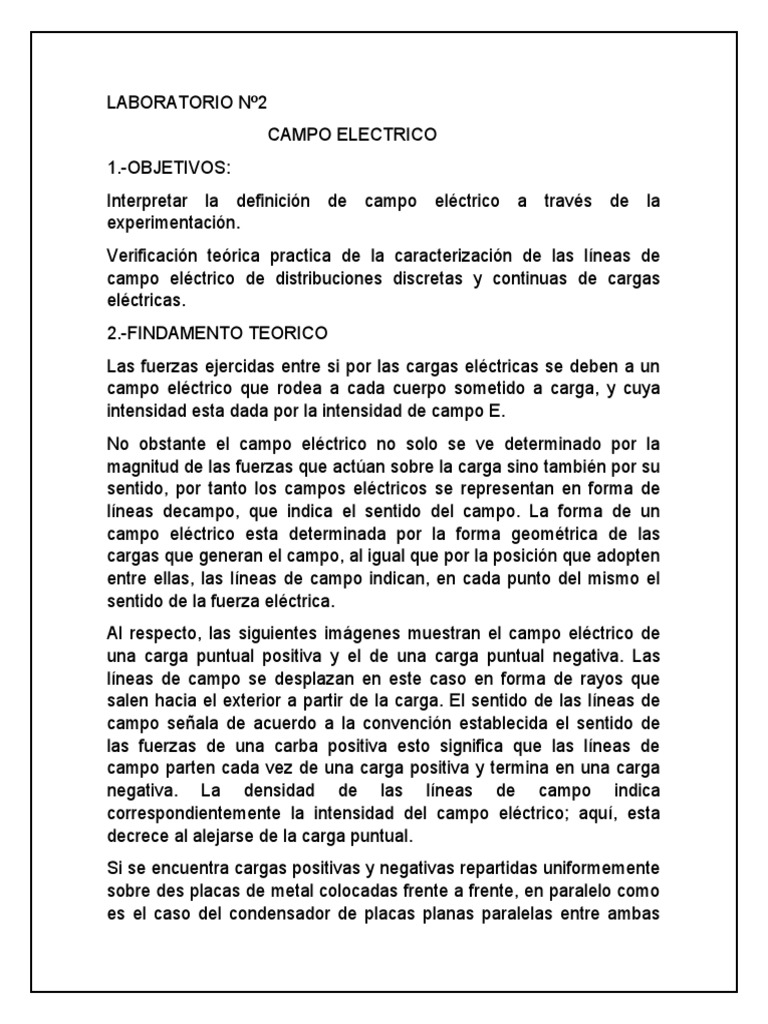

LABORATORIO Nº2

CAMPO ELECTRICO
1.-OBJETIVOS:
Interpretar la definición de campo eléctrico a través de la
experimentación.
Verificación teórica practica de la caracterización de las líneas de
campo eléctrico de distribuciones discretas y continuas de cargas
eléctricas.
2.-FINDAMENTO TEORICO
Las fuerzas ejercidas entre si por las cargas eléctricas se deben a un
campo eléctrico que rodea a cada cuerpo sometido a carga, y cuya
intensidad esta dada por la intensidad de campo E.
No obstante el campo eléctrico no solo se ve determinado por la
magnitud de las fuerzas que actúan sobre la carga sino también por su
sentido, por tanto los campos eléctricos se representan en forma de
líneas decampo, que indica el sentido del campo. La forma de un
campo eléctrico esta determinada por la forma geométrica de las
cargas que generan el campo, al igual que por la posición que adopten
entre ellas, las líneas de campo indican, en cada punto del mismo el
sentido de la fuerza eléctrica.
Al respecto, las siguientes imágenes muestran el campo eléctrico de
una carga puntual positiva y el de una carga puntual negativa. Las
líneas de campo se desplazan en este caso en forma de rayos que
salen hacia el exterior a partir de la carga. El sentido de las líneas de
campo señala de acuerdo a la convención establecida el sentido de
las fuerzas de una carba positiva esto significa que las líneas de
campo parten cada vez de una carga positiva y termina en una carga
negativa. La densidad de las líneas de campo indica
correspondientemente la intensidad del campo eléctrico; aquí, esta
decrece al alejarse de la carga puntual.
Si se encuentra cargas positivas y negativas repartidas uniformemente
sobre des placas de metal colocadas frente a frente, en paralelo como
es el caso del condensador de placas planas paralelas entre ambas
superficies se genera líneas de campo eléctrico paralelas como se
muestra en la figura estas líneas de campo parten de la placa con
carga positiva y terminan en la placa de carga negativa.
Para visualizar la intensidad y la dirección de un campo eléctrico se
introduce el concepto de líneas de fuerza. Estas son líneas
imaginarias que son trazados tales que su dirección y su sentido en
cualquier punto serán los de campo eléctrico en dicho punto. estas
líneas de fuerza deben dibujarse de tal manera que la densidad de
ellas sea proporcional a la magnitud del campo.
3.-SISTEMA DE EXPERIMETACION
MATERIAL
Un recipiente plástico
Fuente de alta tensión
Electrodos de diferentes formas
electrolito
sémola
Proyector de transparencias
Una regla de plástico
CARACTERISTICAS
De forma cuadrada o circular
Generador de 25 KV
Planas, circulares
Aceite de maquina
Partículas pequeñas de sémola
Para visualizar las líneas de
campo eléctrico
De +/- 1 mm

4.- MONTAJE EXPERIMENTAL

5.- PROCEDIMIENTO
Podemos decir que no existe instrumento alguno que permita medir la
intensidad del campo eléctrico en las vecindades de un sistema de
conductores cargados eléctricamente colocados en el espacio libre.
Sin embargo si los conductores están en el liquido conductor el campo
eléctrico establecerá pequeñas corrientes en este medio las que se
pueden usar para tal fin.
Arma el circulo del círculo.

Ubique en forma definitiva los electrodos sobre el fondo de la cubeta

de vidrio, antes de echar la solución de aceite.
Eche la solución de aceite hasta cubrir levemente los electrodos.
Esparza lentamente las partículas de sémola en la solución de aceite,
que quede esparcida por ambos electrodos.
Encienda el proyector de transparencias, para visualizar la formación
de líneas de campo eléctrico. Encienda el generador de alta tensión,
con la perilla llegue a una tensión de 5000 voltios donde se pueda
visualizar objetivamente las líneas de campo eléctrico.

6.- OBTENCION DE DATOS

Experimento demostrativo sin datos
7.-INTERPRETACIONES FISICAS
• Se puede verificar que las líneas de campo eléctrico ingresan o
emergen de una carga positiva hacia una negativa
respectivamente.
• Explicar el significado físico de la definición de campo eléctrico.
• R.- Un campo eléctrico es un campo de fuerza creado por la
atracción y repulsión de cargas eléctricas (la causa del flujo
eléctrico) y se mide en Voltios por metro (V/m). El flujo decrece
con la distancia a la fuente que provoca el campo.
• Cuando se acercan dos o más cargas eléctricas las líneas de
campo eléctrico se cortan?
• R.- Las líneas de campo no pueden cortarse. De lo contrario en
el punto de corte existirían dos vectores campo eléctrico
distintos. A grandes distancias de un sistema de cargas, las
líneas están igualmente espaciadas y son radiales,
comportándose el sistema como una carga puntual.
• Como se puede verificar la existencia de un campo eléctrico en
una región del espacio? R.- Para probar la existencia de un
campo eléctrico se toma un cuerpo pequeño cargado que se
coloca en cualquier punto. Si este objeto experimenta una fuerza
de origen eléctrico, entonces existe un campo eléctrico.
• Las líneas de campo eléctrico salen en forma perpendicular a las
superficies de la carga?
• R.- Las líneas de campo siempre salen de las cargas positivas,
por lo que el campo creado por el plano será uniforme (ya que la
densidad de carga lo es) y sus líneas irán hacia afuera de ambos
lados del plano.
• Cuáles son las condiciones para que un campo eléctrico sea
uniforme?
• R.- Un campo uniforme tiene la misma intensidad, dirección y
sentido en todos los puntos del espacio y se representa por
líneas de campo rectilíneas, paralelas y equidistantes.
• La intensidad de campo eléctrico se puede definir cuando:
a) El campo eléctrico de dos cargas son del mismo valor El
campo eléctrico de la carga de prueba se hace infinitamente
pequeño de modo que no es significativo su influencia sobre
el campo eléctrico externo.
b) El campo eléctrico de la carga de prueba debe ser mayor.
• El concepto de campo eléctrico e intensidad de campo eléctrico
son:
a) Iguales o equivalentes
b) Totalmente distintos pero relacionados
c) Son indiferentes.
• Explicar la diferencia entre campo eléctrico e intensidad de
campo eléctrico.
• R.- Un campo eléctrico es un campo de fuerza creado por la
atracción y repulsión de cargas eléctricas
• Intensidad de campo eléctrico. La carga eléctrica de los cuerpos
altera el espacio que los rodea. La magnitud que mide esta
alteración en un punto determinado es la intensidad del campo
eléctrico en dicho punto. Se define como la fuerza ejercida sobre
la unidad de carga positiva situada en ese punto.
• Si el campo eléctrico externo es uniforme y, se aumenta el valor
de la carga, la intensidad de campo eléctrico:
a) Disminuye porque E es inversamente proporcional a esa
carga.
b) Aumenta para compensar el aumento de carga
c) Se mantiene constante porque si la carga de prueba aumenta
se tiene un aumento de la fuerza sobre ella y la división de la
fuerza sobre la carga es constante.
• Cuando dos o más cargas eléctricas están distribuidas en forma

discreta se observa que las líneas de campo eléctrico de cada

uno de ellos se:
• a) Cortan
b) No se cortan
c) Solamente se suman
• Si se tiene dos cargas positivas y de igual valor, indicar en qué
lugar del campo eléctrico generado por ambos, al colocar una
carga de prueba positiva no sufre la acción de la fuerza eléctrica.
8.- CONCLUSIONES
9.- CUESTIONARIO
1. ¿Qué valor tiene el campo fuera de las placas del capacitor?
2. R.- Al estar fuera el capacitador, el voltaje es 0.
3. ¿Cómo es el campo cerca de los bordes del capacitor (efecto de
bordes)?
4. R.- En un capacitor de placas paralelas, despreciando el efecto
de bordes, el campo eléctrico posee el mismo valor en todos los
puntos entre las placas.
5. ¿Qué semejanza y diferencia existe entre un campo eléctrico y
un campo gravitatorio?
6. R.- Por su parte el campo eléctrico sólo existe cuando los
cuerpos están cargados de electricidad. El campo gravitatorio es
siempre de atracción, mientras que el campo eléctrico puede ser
de atracción (cargas de diferente signo) o de repulsión (cargas
de igual signo)
7. Si el potencial eléctrico es constante a través de una
determinada región del espacio. ¿Qué puede decirse acerca del
campo eléctrico en la misma? Explique.
8. R.- Podemos obtener la relación entre el campo eléctrico y la
diferencia de potencial entre dos puntos: De esta expresión se
deduce que en una región del espacio en la que el campo
eléctrico es nulo, el potencial es constante.

10.- BIBLIOGRAFIA
