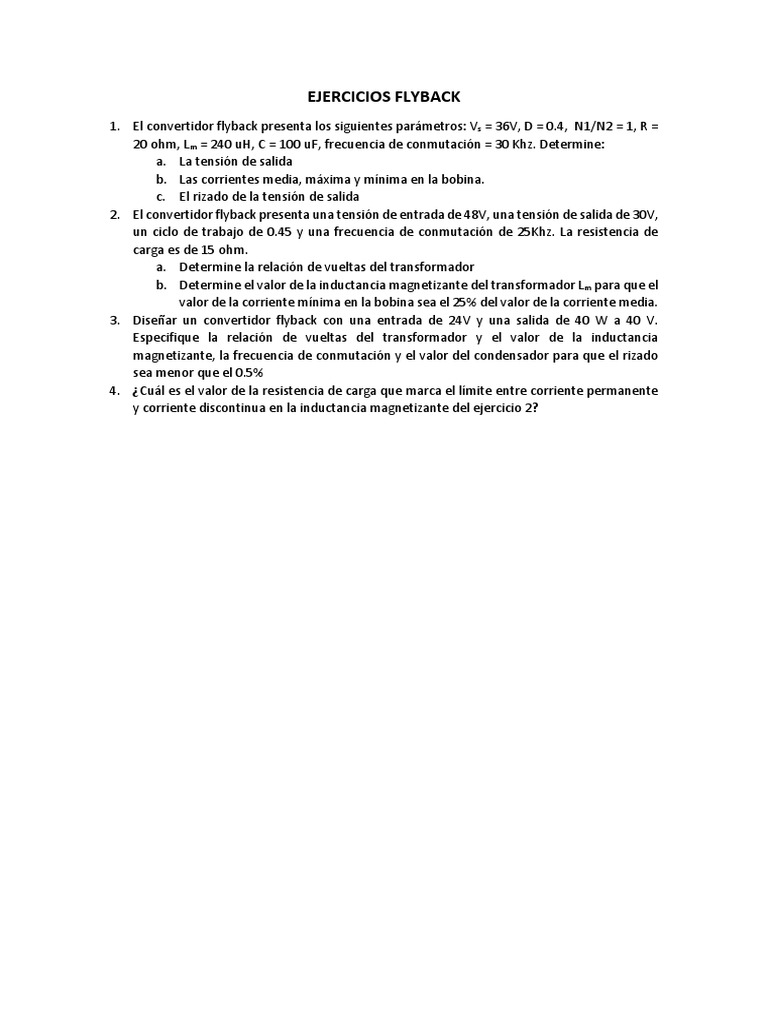

EJERCICIOS FLYBACK

1. El convertidor flyback presenta los siguientes parámetros: Vs = 36V, D = 0.4, N1/N2 = 1, R =

20 ohm, Lm = 240 uH, C = 100 uF, frecuencia de conmutación = 30 Khz. Determine:
a. La tensión de salida
b. Las corrientes media, máxima y mínima en la bobina.
c. El rizado de la tensión de salida
2. El convertidor flyback presenta una tensión de entrada de 48V, una tensión de salida de 30V,
un ciclo de trabajo de 0.45 y una frecuencia de conmutación de 25Khz. La resistencia de
carga es de 15 ohm.
a. Determine la relación de vueltas del transformador
b. Determine el valor de la inductancia magnetizante del transformador Lm para que el
valor de la corriente mínima en la bobina sea el 25% del valor de la corriente media.
3. Diseñar un convertidor flyback con una entrada de 24V y una salida de 40 W a 40 V.
Especifique la relación de vueltas del transformador y el valor de la inductancia
magnetizante, la frecuencia de conmutación y el valor del condensador para que el rizado
sea menor que el 0.5%
4. ¿Cuál es el valor de la resistencia de carga que marca el límite entre corriente permanente
y corriente discontinua en la inductancia magnetizante del ejercicio 2?
