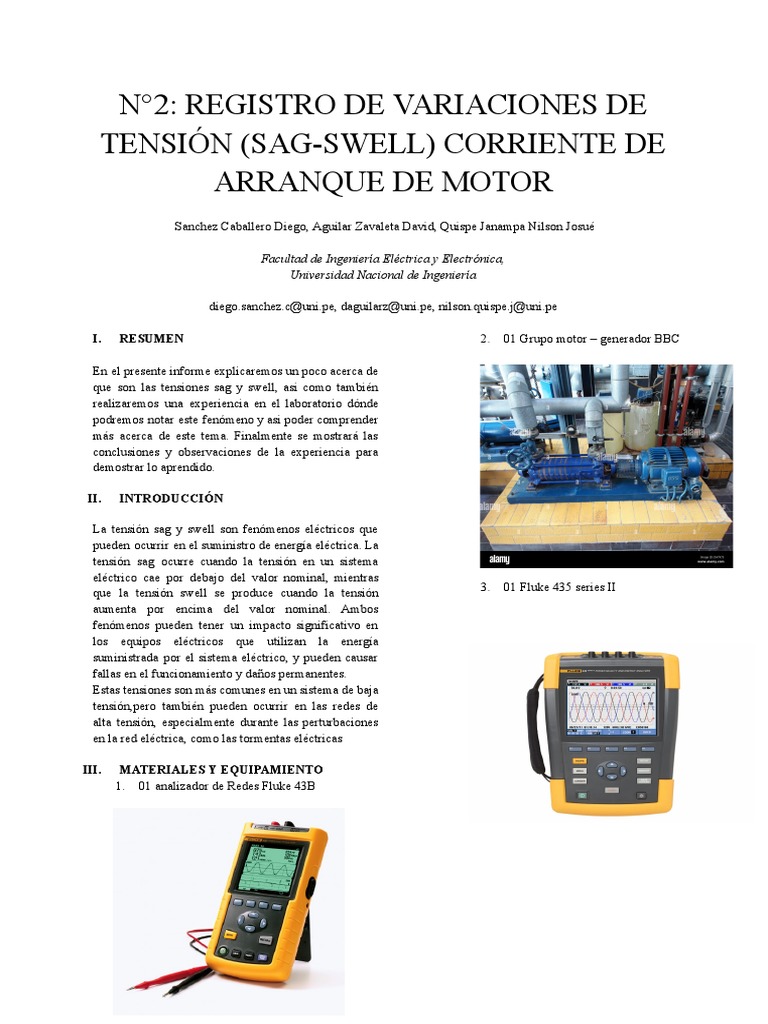

N°2: REGISTRO DE VARIACIONES DE

TENSIÓN (SAG-SWELL) CORRIENTE DE

ARRANQUE DE MOTOR
Sanchez Caballero Diego, Aguilar Zavaleta David, Quispe Janampa Nilson Josué

Facultad de Ingeniería Eléctrica y Electrónica,

Universidad Nacional de Ingeniería

diego.sanchez.c@uni.pe, daguilarz@uni.pe, nilson.quispe.j@uni.pe

I. RESUMEN 2. 01 Grupo motor – generador BBC

En el presente informe explicaremos un poco acerca de

que son las tensiones sag y swell, asi como también
realizaremos una experiencia en el laboratorio dónde
podremos notar este fenómeno y asi poder comprender
más acerca de este tema. Finalmente se mostrará las
conclusiones y observaciones de la experiencia para
demostrar lo aprendido.

II. INTRODUCCIÓN

La tensión sag y swell son fenómenos eléctricos que

pueden ocurrir en el suministro de energía eléctrica. La
tensión sag ocurre cuando la tensión en un sistema
eléctrico cae por debajo del valor nominal, mientras
3. 01 Fluke 435 series II
que la tensión swell se produce cuando la tensión
aumenta por encima del valor nominal. Ambos
fenómenos pueden tener un impacto significativo en
los equipos eléctricos que utilizan la energía
suministrada por el sistema eléctrico, y pueden causar
fallas en el funcionamiento y daños permanentes.
Estas tensiones son más comunes en un sistema de baja
tensión,pero también pueden ocurrir en las redes de
alta tensión, especialmente durante las perturbaciones
en la red eléctrica, como las tormentas eléctricas

III. MATERIALES Y EQUIPAMIENTO

1. 01 analizador de Redes Fluke 43B
IV. MARCO TEÓRICO
Cada sistema eléctrico o dispositivo está diseñado para
operar con una tensión determinada y cualquier evento
que produzca una caída de tensión o sobretensión
puede causar daños a equipos electrónicos o
industriales, interrupciones y otros problemas
relacionados con la calidad de la energía eléctrica
suministrada. Tanto las caídas de tensión como las
sobretensiones son eventos de corta duración que
deben ser evitados para proteger los equipos y
garantizar la calidad del suministro eléctrico.
requieren un voltaje constante para operar
correctamente.
En términos prácticos, las caídas de tensión pueden
provocar que los equipos se apaguen repentinamente o
funcionen mal, lo que puede tener consecuencias
graves en situaciones críticas como en los centros de
datos, hospitales o sistemas de control de procesos
industriales. Por lo tanto, es importante diseñar y
mantener los sistemas eléctricos para minimizar el
riesgo de caídas de tensión y proteger los equipos
conectados.

Variación de tensión

Las variaciones de tensión de corta duración se definen

como la variación en magnitud de la tensión nominal
que pueden estar entre en un rango de tiempo de medio
ciclo a 1 minuto, y casi siempre son causadas por
condiciones de falla, la energización de grandes cargas
que requieren corrientes de arranque altas.
Dependiendo de la ubicación de la falla y las
condiciones del sistema, el fallo puede causar
aumentos temporales de tensión (swells), huecos de
tensión (sags), o una pérdida completa de la tensión Figura 1: Caída de tensión sags de una fase
(interrupciones), estas variaciones son clasificadas en
en la Tabla 1 se presenta la clasificación en función de
tiempo y magnitud de tensión. Swell de tensión

Los Swells de tensión, también conocidos como

Tabla 1 variación de tensión
Caídas de tensión Sags
Las caídas de tensión (Sags en inglés) son un evento
breve en el suministro eléctrico que se produce cuando
el voltaje de la red eléctrica disminuye por debajo del
nivel de voltaje nominal durante un corto período de
tiempo, generalmente unos pocos ciclos de corriente
alterna (AC).
Las causas de las caídas de tensión pueden ser
diversas, desde cambios bruscos en la carga eléctrica
hasta fallos en la red eléctrica. Las caídas de tensión
pueden afectar el funcionamiento de los equipos
eléctricos y electrónicos, especialmente aquellos que
sobretensiones transitorias o transitorios de tensión,
son un tipo de evento eléctrico que se caracteriza por
un aumento rápido y temporal en la tensión eléctrica
por encima del nivel de voltaje nominal.
Estos eventos pueden ser causados por diversas
razones, incluyendo la conmutación de cargas
eléctricas, rayos, fallas en la red eléctrica y maniobras
de conmutación en la red eléctrica.
Aunque las sobretensiones transitorias suelen durar
solo unos pocos ciclos de corriente alterna (AC),
pueden ser lo suficientemente fuertes como para dañar
los equipos electrónicos y eléctricos, especialmente
aquellos que tienen componentes sensibles o que
requieren un voltaje constante para su correcto
funcionamiento.
 VI. CONCLUSIONES

● Cuando se presenta alguna variación de

tensión, ya sea un sag o un swell en alguno de
los nodos críticos seleccionados, se ve
afectada la calidad del sistema en general en
términos de tensión, ya que estas variaciones
también se propagan en los demás nodos.
● La tensión sag puede hacer que los motores
eléctricos funcionen de manera ineficiente o
incluso se detengan por completo, mientras
que la tensión swell puede causar daños
Figura 2: Swell de tensión en una fase
permanentes en los equipos, como la
sobrecarga de transformadores y la quema de
componentes electrónicos sensibles.
V. DESARROLLO DE LA EXPERIENCIA
● Es importante monitorear la tensión en el
1. Armamos el circuito a utilizar, para eso sistema eléctrico y tomar medidas para evitar
conectamos el voltaje de arranque al FLUKE o reducir los efectos de las tensiones sag y
43B y la corriente de salida al FLUKE 435 swell. Esto puede incluir la instalación de
SERIES II . reguladores de tensión, la implementación de
2. Luego arrancamos el motor y medimos el sistemas de respaldo de energía y la
voltaje antes, durante y después del arranque. realización de pruebas de calidad de energía.
Repetimos esto tres veces.
VII. OBSERVACIONES

● Se pudo observar que durante el arranque del

motor se pudo apreciar la tensión swell
Medición 𝑉𝑎𝑛𝑡𝑒𝑠 𝑉𝑆𝑤𝑒𝑙𝑙𝑠 𝑉𝑑𝑒𝑠𝑝𝑢𝑒𝑠
haciendo que el motor reciba menos tensión, y
estás tensiones bajan conforme a las
1 220 126.9 187.7
repeticiones que se hagan, de manera similar
2 217 115 182.3 para las corrientes, solo que estas ultimas
incrementan a un valor pico.}
3 209.9 114.1 176.9 ● En el momento de la variación de voltaje, el
Tabla 2 Variación de voltaje factor de potencia disminuye por lo que se
podría utilizar unos condensadores para
3. Ahora haremos lo mismo para la corriente. mejorar este factor.
● Al momento de accionar el interruptor que da
𝐼𝑝𝑖𝑐𝑜 𝐼𝑒𝑠𝑡𝑎𝑏𝑙𝑒 paso al motor, es recomendable que este se
haga en un corto periodo de tiempo debido a
Medición que podría causar daños en el equipo.
𝐼𝑎 𝐼𝑏 𝐼𝑐 𝐼𝑎 𝐼𝑏 𝐼𝑐

1 47.9 47.8 48.7 6.4 6.6 6.5

VIII. REFERENCIAS
2 46.8 47.1 47.1 6 6 6
● R. Muhammad H. , «ELECTRONICA DE
3 47.1 47 47.5 6.2 6.1 6.1
POTENCIA,» 3 ed., PEARSON, 2004, pp.
Tabla 3 Variación de corriente 570-600.
● ICONTEC, NTC 5000. Calidad de la potencia
4. Finalmente se mostrarán las conclusiones y eléctrica - CPE. Definciones y terminos
observaciones sacadas de estos datos. fundamentales, Bogotá: ICONTEC, 2013.
● IEEE Std 1031™-2011. - Guide for the
functional specification of transmission Static
Var Compensators, New York, 2011.
