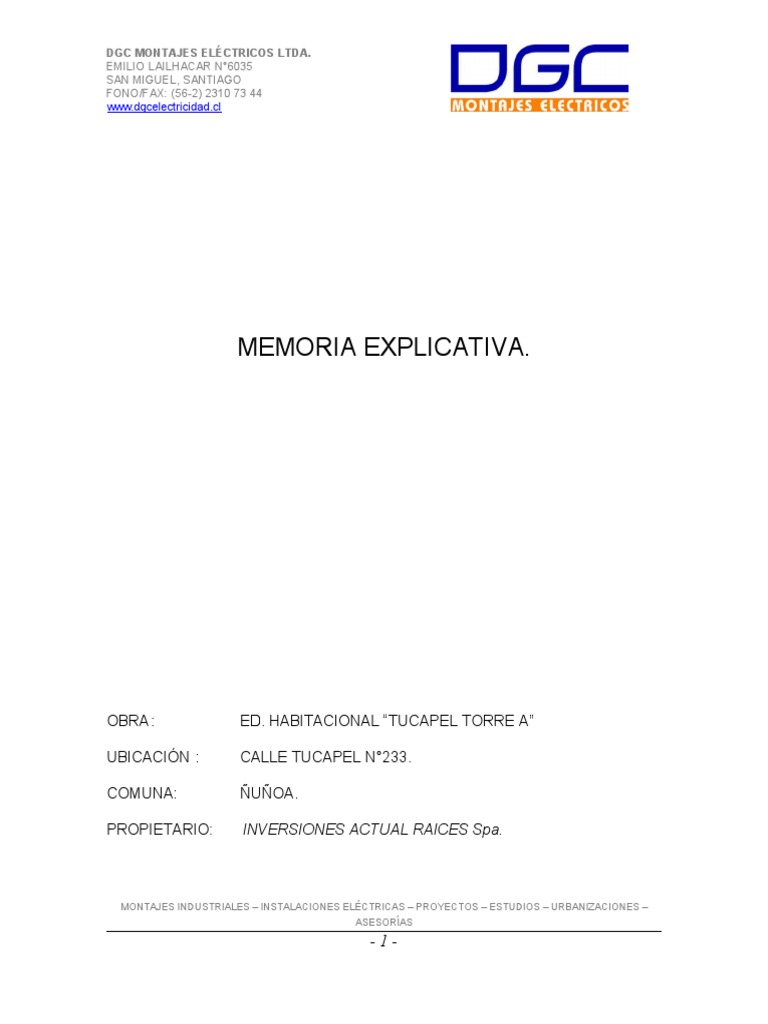

DGC MONTAJES ELÉCTRICOS LTDA.
EMILIO LAILHACAR N°6035

SAN MIGUEL, SANTIAGO
FONO/FAX: (56-2) 2310 73 44
www.dgcelectricidad.cl
MEMORIA EXPLICATIVA.
OBRA : ED. HABITACIONAL “TUCAPEL TORRE A”
UBICACIÓN : CALLE TUCAPEL N°233.
COMUNA: ÑUÑOA.
PROPIETARIO: INVERSIONES ACTUAL RAICES Spa.
MONTAJES INDUSTRIALES – INSTALACIONES ELÉCTRICAS – PROYECTOS – ESTUDIOS – URBANIZACIONES –

ASESORÍAS
-1-
FONO/FAX: (56-2) 2310 73 44
Índice:
1. Descripción de la Obra
1.1 Descripción de la Obra
1.2 Servicios Comunes
1.3 Grupo Electrógeno
1.4 Planos del Proyecto
2. Cálculos Justificativos
2.1 Formulas usadas
2.2 Toma a Tierra y Protecciones Diferenciales.
2.3 Alimentación del Empalme
2.4 Capacidad de Ruptura
3. Especificaciones técnicas
3.1 Generalidades
3.2 Empalme Eléctrico
3.3 Alimentadores
3.4 Tableros de Servicios Comunes
3.5 Tablero de Departamentos
3.6 Alimentador General de Departamentos
3.7 Toma a Tierra
3.8 Canalizaciones
3.9 Módulos de Interruptores y Enchufes
3.10 Iluminación de pasillos
3.11 Equipos de iluminación
3.12 Sistemas de impulsión de Bombas de agua
3.13 Ascensores
3.14 Sistema de Presurización
3.15 Red Inerte de bomberos
3.16 Grupo Electrógeno
3.17 Escalerillas y Bandejas porta conductores
3.18 Canalización de Corrientes Débiles.
4. Cubicación de materiales.

ASESORÍAS
-2-
FONO/FAX: (56-2) 2310 73 44
MEMORIA EXPLICATIVA.
1.1 DESCRIPCIÓN DE LA OBRA.
Las instalaciones que ejecutar tienen como finalidad dotar de energía

eléctrica a un conjunto habitacional compuesto de 310 departamentos, una
oficina de administración, 3 locales comerciales y sus servicios comunes
respectivos. Además, se deberán realizar las canalizaciones de ductos para
las corrientes débiles, telefonía y seguridad.
Para los departamentos se consideran circuitos de alumbrado y enchufes

con demandas máximas de 8KW y 10 KW (Tarifa BT1)
Para los locales comerciales se consideran circuitos de alumbrado y

enchufes con demandas máximas de 8KW y 10 KW (Tarifa BT1)
Considera protecciones automáticas y diferenciales.
La cantidad de centros proyectados corresponde a los requerimientos

arquitectónicos compatibilizados con la norma SEC vigente.
Los equipos de medida de los departamentos serán concentradores de

medida y serán distribuidos por piso.
Los equipos de medida de los locales comerciales serán medidores

independientes y estarán ubicados en los respectivos locales.
El equipo de medida de los servicios comunes del conjunto se ubicará en

una sala eléctrica destinada para este efecto en el 1º subterráneo.
1.2 SERVICIOS COMUNES GENERALES.
Esta instalación cubre todos los requerimientos de energía para servicios

comunitarios y que están compuestos por:
o Alimentador para equipos de bombas de agua, presurización,

ASESORÍAS
-3-
FONO/FAX: (56-2) 2310 73 44
ascensores, extracción, lavandería y circuito de emergencia.
o Circuitos trifásicos y monofásicos, etc.
o Circuitos de alumbrado para: bodegas, accesos, caja escala, etc.
Todo este consumo de servicios comunes será registrado por un equipo de

medida de 288 KW SR 350 (400 A) con indicador de demanda máxima y
lectura de energía activa y reactiva (Tarifa BT4.3).
Se elige la tarifa BT 4.3 ya que, debido a la forma que se usa la energía en

los edificios, no se puede hacer un control de demanda. No se puede
restringir el uso de los ascensores, las bombas de agua, la extracción, etc.
1.3 GRUPO ELECTRÓGENO
Para el suministro de energía de alumbrado en condición de emergencia se

ha proyectado un grupo electrógeno de funcionamiento continuo, que dotará
de energía a servicios imprescindibles tales como ascensores, presurización,
alumbrado de accesos etc. La potencia del grupo electrógeno es de 200
KVA y tendrá asociado un tablero que permita la partida y transferencia de
carga en forma automática.
Para determinar la potencia del grupo generador y compatibilizar la potencia

del empalme de servicios comunes, se ha tenido en consideración que los
ascensores del conjunto habitacional deben poseer sistemas de control que
permitan racionalizar su uso en forma automática, de tal forma que:
Frente a cortes de suministro de energía:
Los ascensores del edificio deben quedar detenidos y cuando el grupo

generador se pone en funcionamiento los ascensores bajan o suben en
forma directa al primer piso de uno en uno, para reiniciar el servicio,
previamente se habrá preseleccionado 1 ascensor, que continuará en
funcionamiento, mientras el otro ascensor permanecerá detenido hasta la
reposición del suministro normal de energía. Para la implementación de esta
función, el instalador eléctrico deberá proporcionar en la sala de máquinas
de los ascensores, un par de conductores de contactos secos (libres de

ASESORÍAS
-4-
FONO/FAX: (56-2) 2310 73 44
potencial) desde el tablero del grupo generador y otro par desde la central
de alarmas de incendio.
1.4 ANTECEDENTES.
Para el estudio de la propuesta y ejecución de las obras de esta etapa, se

proporcionan los siguientes antecedentes:
a. Planos eléctricos
Lamina N°1: Acometidas, Salas eléctricas, disposición malla BT

Lamina N°2: Detalle Shaft Eléctrico y Corrientes Débiles
Lamina N°3: Planta 4° subterráneo Iluminación, Enchufes y Fuerza
Lamina N°7: Planta 1° piso Emplazamiento Iluminación y Fuerza
Lamina N°8: Planta 1° piso Iluminación
Lamina N°9: Planta 1° piso Enchufes
Lamina N°14: Planta 4° al 6° piso Iluminación
Lamina N°15: Planta 4° al 6° piso Enchufes
Lamina N°16: Planta 7° al 27° piso Iluminación
Lamina N°17: Planta 7° al 27° piso Enchufes
Lamina N°18: Planta Cubierta Iluminación y Fuerza
Lamina N°19: Esquema vertical de alumbrado
Lamina N°20: Esquema vertical de tablero
Lamina N°21: Cuadros de cargas y diagramas unilineales departamento 1
Lamina N°22: Cuadros de cargas y diagramas unilineales departamento 2
Lamina N°23: Cuadro resumen de líneas generales departamentos
Lamina N°24: Cuadros de cargas y diagramas unilineales locales

ASESORÍAS
-5-
FONO/FAX: (56-2) 2310 73 44
comerciales y otros
Lamina N°25: Cuadros de cargas Servicios Comunes
Lamina N°26: Diagrama Unilineal Servicios Comunes
b. Planos Corrientes Débiles
Lamina N°1: Planta 4° y 3° Subterráneo Corrientes Débiles

Lamina N°2: Planta 2° y 1° Subterráneo Corrientes Débiles
Lamina N°3: Planta 1° piso Corrientes Débiles
Lamina N°6: Planta 4° al 6° piso Corrientes Débiles
Lamina N°7: Planta 7° al 27° piso Corrientes Débiles
Lamina N°8: Planta Cubierta Corrientes Débiles
Lamina N°9: Esquema Vertical de Corrientes Débiles
2. CÁLCULOS JUSTIFICATIVOS
2.1 POTENCIA TRIFÁSICA
P = Potencia en Watts.
I = Intensidad en amperes
V = Tensión de servicio en volts.
Cos φ = Factor de potencia.
CAÍDA DE TENSIÓN
En circuitos monofásicos

ASESORÍAS
-6-
FONO/FAX: (56-2) 2310 73 44
En circuitos trifásicos
Donde:
VP = Caída de Tensión en (V)
I = 90% de la capacidad del interruptor termomagnético en (A)
L = Largo del conductor en (m)
Rho= resistencia del conductor de CU en (mΩ)
2.2 TOMA DE TIERRA Y PROTECCIONES DIFERENCIALES
Se opta por el uso de protecciones contra contactos indirectos mediante las

instalaciones de protectores diferenciales de 30 mA de sensibilidad en todos
los locales y aquellos circuitos de servicios comunes que lo requieran. (Art.
11.1.1.2 y 11.1.3.4 NCH Elec. 4/2003). Además, se debe considerar lo
establecido en NCH Elec 4/2003 párrafo 11.4.
El sistema de puesta a tierra de protección y de servicio para el conjunto

está compuesta por una malla de puesta a tierra rectangular de 14x4m en
conductor de cobre desnudo de 107.2 mm 2 enmallado conformando 14
reticulados de 2x2 m.
El empalme será solicitado en baja tensión y por lo tanto le corresponde a la

Empresa eléctrica distribuidora de energía “Enel” poner a tierra el conductor
neutro en la Sub Estación.
2.3 ALIMENTACIÓN Y EMPALME
Para estos edificios se ha asumido que serán alimentados por la Empresa

ASESORÍAS
-7-
FONO/FAX: (56-2) 2310 73 44
Eléctrica en baja tensión.
2.4 CAPACIDAD DE RUPTURA
Todas las protecciones automáticas serán de una capacidad igual o superior

a los 6 KA (IEC 898) para disyuntores monofásicos y 10 KA, 15 KA, 18 KA,
25 KA (IEC 947-2) para disyuntores trifásicos.
De esta forma,
En Tablero de Servicio Comunes Normal se utilizarán
 Capacidad de ruptura de la protección Gral. (al final de la línea) = 25KA

Capacidad de ruptura de las protecciones de barras para grupos de
circuitos = 18 KA
Capacidad de ruptura de circuitos monofásicos =10 KA.
En Tablero de Servicios Común Emergencia se utilizarán
 Capacidad de ruptura de la protección Gral. (al final de la línea) = 25KA

Capacidad de ruptura de las protecciones de barras para grupos de
circuitos = 18 KA
Capacidad de ruptura de circuitos monofásicos =10 KA.
Además, se deberán respetar las capacidades de ruptura indicadas en el

diagrama unilineal respectivo.

ASESORÍAS
-8-
FONO/FAX: (56-2) 2310 73 44
3. ESPECIFICACIONES TÉCNICAS
3.1 GENERALIDADES
a. Las presentes especificaciones técnicas complementan y forman parte del

proyecto de electricidad y definen las obras, materiales, el diseño y
características del sistema eléctrico a ejecutar en esta obra.
b. Frente a discrepancias u omisiones respecto a planos priman estas

especificaciones. Las bases del contrato general de construcción priman
sobre estas generalidades. Será responsabilidad del proponente verificar
en terreno y/o en los planos las cantidades y longitudes indicadas en los
planos, las cuales son solo referenciales.
c. La ejecución de los trabajos que se detallan y los tipos de materiales que

se empleen, deberán ceñirse a las disposiciones de las últimas versiones
de las Normas NCH 2/84, 10/84 y 4/2003 y atender a los comentarios del
profesional encargado de la obra, o el inspector técnico (I.T.O.) que el
propietario designe, profesional que indicará además, la oportunidad en la
ejecución de las diversas etapas del trabajo, resolver sobre eventuales
discrepancias entre los antecedentes proporcionados y definirá las
ubicaciones definitivas de los componentes, tableros y equipos del sistema.
Para los efectos de suministro de energía y equipos de medida las obras
eléctricas de este edificio deben construirse bajo las normas de Chilectra
respectiva.
d. La Instalador deberá ceñirse a la última revisión de los planos y a las

presentes especificaciones. Se podrá ejecutar algunos cambios en los
recorridos sin alterar la naturaleza del proyecto, y sin que ello implique un
mayor costo, previa autorización del profesional encargado de la inspección
técnica de la obra (ITO).
e. Será responsabilidad del Instalador las correcciones que, eventualmente,

deban introducirse en los planos para lo cual se le facilitarán los originales.

ASESORÍAS
-9-
FONO/FAX: (56-2) 2310 73 44
Al término de la obra el Instalador deberá entregar los planos corregidos "de

acuerdo con lo ejecutado" (As Built).
Asimismo, el Instalador deberá complementar y preparar todos aquellos

documentos que se requieran para la inscripción de esta instalación ante la
delegación de SEC respectiva, incluyendo memorias de cálculos adicionales
a las proporcionadas si fuese necesario.
f. El Instalador deberá disponer, para la ejecución de los trabajos, de

personal capacitado e idóneo y en la cantidad que la obra lo requiera. La
supervisión estará a cargo de un profesional autorizado por SEC como
instalador de clase “B” como mínimo.
g. Será responsabilidad del Instalador la inscripción de la instalación ante SEC

y actuará como coordinador y gestionará los pedidos de servicio ante la
Empresa Eléctrica. El costo de los derechos, aportes reembolsables y de
obras externas ante la Empresa Eléctrica son de cargo del propietario.
También deberá coordinar con las otras empresas de especialidades tales

como agua, gas, ascensores, sanitarios, etc., a fin de no interferir las obras
y otorgar los suministros adecuadamente.
3.2 EMPALME ELÉCTRICO
a. Los equipos de medida de los servicios comunes se ubicarán en una sala

eléctrica del 1º subterráneo y los concentradores de medida de los
departamentos del conjunto, se ubicarán en los pisos correspondientes en
un shaft destinado para este efecto.
b. Los equipos de medida de los locales comerciales serán medidores

independientes y estarán ubicados en los respectivos locales.
c. La disposición y dimensionamiento de esta partida debe entenderse como

un anteproyecto el cual debe ser sometido, por parte de la C.E. a cargo de
las obras, a revisión y/o ratificación ante la Empresa Eléctrica en forma
previa al inicio de las obras. Las obras de esta partida se cotizarán de
acuerdo con lo especificado en planos, y básicamente consultan ductos
para acometida y cajas de paso.

ASESORÍAS
- 10 -
FONO/FAX: (56-2) 2310 73 44
d. Las cajas de paso serán de Fe termoesmaltada y recubiertas interiormente

con cartón prespan de 2 mm.
e. Las obras externas, cables, equipo de medida y concentradores de medida

serán parte del proyecto de “ENEL” y no forma parte de esta propuesta.
f. El alcance de esta partida queda limitado en una cámara en el exterior del

edificio en donde se deberá empalmar la empresa eléctrica.
3.3 ALIMENTADORES
a. Para los alimentadores de alumbrado y Fuerza, se utilizarán bandeja porta

conductores (Según NCH Elec. 4/2003) y cable THHN en los diámetros y
secciones indicados en los planos.
b. Los circuitos de la cubierta y otras cargas verticales de alumbrado se

conducirán por bandejas y escalerillas porta conductores de servicios
comunes.
Los conductores de esta partida serán del tipo cable THHN para fuerza y
H07V-U para alumbrado y XTU para instalaciones exteriores. Cada circuito,
estará compuesta por los conductores de fase, neutro y Tp.
Los cables que se conducirán por la BPC/EPC se agruparán por circuito

formando haces mediante amarras plásticas cada 2 m. Estos haces se
identificarán convenientemente a la salida del TDA y F de S.C. y durante su
recorrido cada 6 m.
c. Los conductores de tierra de protección y servicio se deberán ejecutar de

acuerdo con planos y tablas 10.2.1 y 10.2.3 Nch Elec. 4/2003.
d. Los alimentadores para caldera y extracción cubierta se conducirán por

EPC.

ASESORÍAS
- 11 -
FONO/FAX: (56-2) 2310 73 44
3.4 TABLEROS DE SERVICIOS COMUNES
a. Se consultan los tableros de Distribución TDA y F “SC” y tablero de

comando para alumbrado y extractores, según se indica en plantas.
Tableros en gabinetes:
 Para todos los fines debe tenerse presente que el diseño y construcción de
los gabinetes se asimilará al grado de protección IP 54 IK07.
 Las dimensiones de los gabinetes serán suficientemente holgadas para

permitir un fácil montaje y cableado de sus componentes, deberá
considerar capacidad de reserva del 25% por sobre los elementos
proyectados, previo a su construcción, se deberá verificar en terreno las
dimensiones reales que se dispone para su instalación y montaje.
 Se deberá disponer el espacio interior respectivo para el ingreso y paso de

los cables alimentadores y circuitos, mediante canales portacables
verticales y horizontales con tapa removible y que no interfiera con los
componentes del tablero.
 Si el Tablero excede los 80 cm. de frente, deberá construirse

autosoportado. La medida de frente máxima de cada módulo será 80 cm.
 Los gabinetes tipo auto soportado constarán de dos cuerpos:

o Cuerpo principal
o Zócalo para ingreso y soportación de cables.
El zócalo o cuerpo inferior será de 0,2m de altura y tendrá tapas removibles

por los 4 laterales. Será tapado fijo por su cara inferior (piso) y no llevará
tapa en su parte superior.
El cuerpo principal del gabinete llevará en su cara inferior (piso) 2 tapas

removibles y desplazables separada 4 cm. entre sí con el objeto de que, por
dicha perforación pasen los cables desde el zócalo.
 Los gabinetes serán construidos en plancha de acero A37-24 de espesor

ASESORÍAS
- 12 -
FONO/FAX: (56-2) 2310 73 44
mínimo de 2,0 mm.
El color será resuelto por el arquitecto siendo la C.E. la encargada de

consultarle. La placa porta equipo o doble fondo será de color naranja.
 Todos los Tableros llevarán puertas exteriores abisagradas, abatibles en

180 grados y dispondrán de panel frontal cubre equipo, desmontable,
provisto de destajes para las palancas de accionamiento de disyuntores.
Este panel al abrirse no debe accionar los disyuntores.
La separación de esta puerta con el panel cubre elemento debe ser tal, que
no obstaculice la operación por falla de los disyuntores.
 Todas las bisagras serán de aluminio anodizado u otro material no ferroso.

Queda expresamente prohibido el uso del mecanismo denominado
pomeles ó goznes en cualquiera de sus tipos.
 Llevarán cerradura tipo españoleta con manillas de fierro electro

galvanizado recubierto con material no metálico y chapa de apertura con
llave.
 Los gabinetes deben quedar conectados a la barra Tp, mediante cable de

Cu flexible. Entre las puertas y el gabinete central se dispondrán de los
mismos conductores de masa.
 Todos los pernos se dotarán de golillas plana y de presión
 En el lado interior de la puerta, se dispondrá un bolsillo guarda planos.
b. Marcado
 Cada Tablero debe individualizarse de acuerdo con el nombre dado en el

proyecto. Esta identificación se hará en letras blancas grabadas bajo
relieve, en plancha de acrílico negro.
 Cada disyuntor de circuito deberá individualizarse mediante numeración y/o

leyenda en plancha de acrílico negro y caracteres blancos indicando el
servicio, y/o el número de su circuito.

ASESORÍAS
- 13 -
FONO/FAX: (56-2) 2310 73 44
 En la contrapuerta se instalará la leyenda con la relación de servicios o

dependencias y el diagrama unilineal que corresponde a cada circuito del
tablero. Estos antecedentes se imprimirán en hoja tamaño conveniente, de
acuerdo con las dimensiones de la puerta del tablero, la cual quedará
protegida mediante 2 láminas de acrílico de 2,5 mm de espesor.
c. Cableado
 Todo el cableado será absolutamente ejecutado en fábrica utilizando cable

THHN para los circuitos, de sección acorde con la capacidad de los
disyuntores respectivos. Los cables serán marcados tanto al ingreso como
a la salida de los elementos de protección y conexión para facilitar su
mantenimiento.
 Los conductores dentro del tablero se dispondrán en canaletas Ranuradas

de PVC.
 Para la conexión de los circuitos se dispondrán de bornes apilables para

montar sobre riel DIN del tipo tornillo - tornillos identificados mediante
números correlativos de acuerdo con la identificación de los circuitos en el
proyecto.
 Se deberán utilizar terminales y conectores para unir los conductores con

las terminales fijas de los dispositivos de protección, en las barras de
distribución, borneras de conexión y elementos de control y señalización,
para asegurar una adecuada continuidad eléctrica entre los conductores y
los diferentes elementos.

ASESORÍAS
- 14 -
FONO/FAX: (56-2) 2310 73 44
Cada borne de fase irá acompañado del borne de neutro y Tp respectivo.
TRIFASICO MONOFASICO
| | | |
) ) ) )
| | | N Tp | N Tp
00 000 00 0
Las borneras se agruparán e identificarán de acuerdo con el seccionamiento del

tablero respectivo.
Ejemplo: TDA "Z" =

Alumbrado:
Bornera XA :     
Número : 1NT 2NT 3NT 4NT 5NT ............
Fuerza:
Bornera XB :    
Número : 111NT 222NT 333NT 444NT ............
Control:
Bornera XC :    
Número : 1 2 3 4 ............
d. Barras
 La distribución desde el disyuntor general se hará con barras de fase cuyo

dimensionamiento o capacidad se encuentra indicada en el diagrama
unilineal respectivo.
 Para el neutro y tierra de protección se aceptarán barras de igual sección a

las barras de fases.
 Las barras serán de Cu electrolítico de bordes redondeados y tendrán

tantas perforaciones como disyuntores existen en el tablero más un 20% de
vacantes.

ASESORÍAS
- 15 -
FONO/FAX: (56-2) 2310 73 44
 Para distribuciones hasta 40 A se aceptará el uso de peines de

alimentación.
 Los extremos de las barras se identificarán con los colores de acuerdo a

normas NCH 4/2003.
 Las barras se montarán sobre soportes de fábrica del tipo TASCO,

LEGRAND o equivalente de fábrica construido en resina epóxica. Solo en
casos previamente justificados se aceptará otras soportaciones.
 Se utilizarán terminales a compresión tipo ojal con pernos y golillas a
presión de acuerdo con el diámetro del terminal respectivo.
 Todas y cada uno de los juegos de barras llevarán cubierta de acrílico

transparente con etiqueta de señalización de peligro.
e. Componentes
Los componentes serán de los siguientes tipos y marcas:
Disyuntores de : Modulares para fijación a riel DIN

circuitos Bornes cubiertos
monofásicos Capacidad de ruptura indicada en plano según
NFC 61- 410/IEC 898-y según IEC 947-2.
Curva B ó C para alumbrado y curva C o D para
fuerza.
Eltrik—Schneider o equivalente técnico.
Disyuntores de : Modulares para fijación a riel DIN

circuitos hasta Bornes Cubiertos y porta etiqueta Capacidad de
3x40A ruptura indicada en plano según IEC 947-2
Curva B ó C para alumbrado y curva C ó D para
fuerza.
Disyuntores >3x40< : Tipo Caja moldeada regulación térmica.

3x125 A Capacidad de ruptura indicada en plano.

ASESORÍAS
- 16 -
FONO/FAX: (56-2) 2310 73 44
Conmutadores : Eltrik—Schneider o equivalente técnico.
Diferenciales : Eltrik—Schneider o equivalente técnico.
Condensadores : DUCATI o equivalente
Nota: Todas las protecciones eléctricas serán de una misma marca.

Otras marcas deberán contar con el VºBº del cliente.
3.5 TABLERO DE DISTRIBUCION DE DEPARTAMENTOS Y LOCALES

COMERCIALES
a. Gabinete modular de tipo PVC o metálico (Legrand línea CEMAR) con tapa
cubre elementos frontales, estará provisto de puerta con sistema de
retención a presión. Además, el tablero deberá estar de acuerdo con
norma Nch Elec. 4/2003.
Se instalará embutido en los muros indicados. (El proponente debe

acompañar una muestra o catálogo con su presupuesto y será el
propietario quién decida el modelo a instalarse)
Los elementos que la componen son:
 Disyuntores, curva C 6 KA y diferenciales de circuitos, ELTRIK y

fijación sobre riel normalizado DIN.
 Barras de conexión y borneras.
 Cada disyuntor de circuito deberá individualizarse mediante numeración

y leyenda plastificada, indicando el servicio y el número de su circuito.
 Se utilizarán terminales y conectores de control para asegurar una

adecuada continuidad eléctrica entre los conductores y los terminales
fijos de las diferentes protecciones según norma 6.2.2.6.

ASESORÍAS
- 17 -
FONO/FAX: (56-2) 2310 73 44
b. Las dimensiones del tablero será tal que permita una perfecta
manipulación de conexionado. Se deberá considerar una capacidad de
reserva del 25% sobre los elementos proyectados.
c. Al interior de la puerta del tablero se deberá dejar una leyenda plastificada

con la indicación del servicio que presta cada circuito y diagrama unilineal
del departamento.
Nota: Todas las protecciones eléctricas deben ser de una misma

marca.
3.6 LÍNEAS GENERALES DEPARTAMENTOS Y LOCALES COMERCIALES.
a. Los alimentadores de los departamentos se canalizarán desde el closet

eléctrico de cada piso a los tableros de los departamentos en tubería de
PVC 32mm, con conductores del tipo THHN 3x8.37 mm² (F-N-Tp) para
empalmes de 8KW y 10 KW de acuerdo con el cuadro resumen de líneas
generales.
b. Los alimentadores de los locales comerciales se canalizarán desde la caja

de unión con empalme a los tableros en tubería de PVC 32mm, con
conductores del tipo THHN 3x8.37 mm² (F-N-Tp) para empalmes de 8KW y
10 KW de acuerdo con el cuadro resumen de líneas generales.
3.7 TOMA DE TIERRA
a. Se consulta una malla de puesta a tierra de servicio y protección para

servicios comunes y Dptos. de acuerdo con este proyecto.
b. Desde las mallas se consideran varios puntos de unión a las cajas Tp +Ts
en ductos PVC y cables de “Cu” desnudo hasta las cajas de registro, según
lo indicado en la lámina respectiva.
Estas cajas, además, eventualmente servirán para verificar y medir la

resistencia de puesta a tierra.

ASESORÍAS
- 18 -
FONO/FAX: (56-2) 2310 73 44
c. En forma posterior a la construcción de la malla, la C.E. procederá a medir

la respectiva resistencia de malla, por los métodos aprobados. En caso de
que el valor no se encuentre dentro de los rangos aceptados, deberá
corregirse. El informe de medición respectivo y la descripción del
procedimiento utilizado será entregado a la ITO.
d. Para cada toma de tierra de protección de los departamentos se consulta

una red vertical con cajas en cada piso en donde se alojarán cajas de
barras de Cu con pernos M5 en cantidad equivalente al número de
departamentos + 2 cada una. (Conductores ver 4.3).
Desde estas barras se tomarán individuales cada Tp y Ts.
3.8 CANALIZACIÓN ELÉCTRICA
a. La distribución de alumbrado, enchufes y circuitos para departamentos se

canalizarán en tubería de polietileno de alta densidad de 16 mm o mayor
según exija el plano eléctrico, estas se dispondrán de centro a centro. Se
deberá presentar certificado de ensayo de densidad de acuerdo ASTMD-
792, método B.
b. Las líneas generales se canalizarán en escalerillas porta conductores.
c. Previo al cableado, las tuberías deberán limpiarse mediante el trapeado

interior.
d. Las cajas de distribución serán plásticas con porta hilo metálico tipo Bticino
mod. 503M o similar, para pre embutido en hormigón y 503L o similar para
albañilería y tabiques o equivalentes.
e. Las cajas de distribución que queden a la intemperie llevarán

empaquetadura de goma neoprén en las tapas, además tener como
mínimo un IP 54.
f. Se deja claramente establecido que es responsabilidad de la C.E que todas

las cajas queden absolutamente alineadas con los plomos (derechos).
Condición que se hará cumplir absolutamente.

ASESORÍAS
- 19 -
FONO/FAX: (56-2) 2310 73 44
g. Conductores del tipo H07V-U para instalaciones interiores y THHN para

sub-alimentadores indicados en planos. Secciones de acuerdo con lo
indicado en el proyecto. Para líneas generales y alimentadores ver 4.3 y 4.6
Las marcas de los conductores a utilizar serán de Madeco, Cocesa,

Covisa ,Condumex, Coprion o similar.
h. Las uniones de los conductores se deberán realizar con conectores cónicos

tipo Eagle de 3M o similar. La capacidad de los conectores será
determinada por la cantidad y sección de los conductores a unir.
i. Todas las tapas de cajas de paso o derivación de los servicios comunes

interiores serán zincadas.
j. Todas las tapas de cajas exteriores serán de Fierro galvanizado.
3.9 INTERRUPTORES Y ENCHUFES
a. Los interruptores y enchufes serán marca según especificaciones técnicas

de arquitectura. Esta especificación es válida para las tapas ciegas de las
cajas de paso o derivación a la vista en los departamentos.
Las tapas de las cajas ubicadas en closet serán plásticas.
b. Las alturas de montaje deben ser consultadas y ratificadas con el arquitecto

de la obra, proponiéndose h=1.10 m para interruptores en todo el
departamento, h=0,3 m para enchufes en general y en baños h=1.10 m.
Salvo indicación contraria en planos.
La configuración de la cocina debe ser ratificada por el instalador una vez

iniciada la obra.
c. Tanto los interruptores como los enchufes se podrán montar en cajas

dispuestas horizontal o verticalmente.

ASESORÍAS
- 20 -
FONO/FAX: (56-2) 2310 73 44
d. Se prohíbe la utilización de tornillos roscalatas, tornillos para vulcometal u

otros de similares características, para fijar los aparatos (interruptores y
enchufes) a las cajas respectivas, ya que se pueden dañar la aislación de
los conductores.
e. Para los centros de accesos, los comandos se ubicarán centralizados en

los tableros de comando de luces (TCA), su ubicación será definida por
arquitectura.
Estarán compuestos por módulos con luz piloto (testigo) del tipo 5001 LCH
de Bticino con soporte adaptador a riel DIN E80AM.
Además, en el TCA se instalarán las luces piloto de ascensores,

extractores, piscina, bombas de agua, bomba sentina, etc.
3.10 LUCES PASILLO, CAJA ESCALA Y EQUIPOS AUTOENERGIZADOS
a. Las luces de los pasillos comunes serán comandadas a través sensores de

movimiento marca ECO LUZ modelo EL-SM-005, el cual tiene un radio de
cobertura de 15 mts. Máximo, aplicable a cualquier consumo de 220v, con
una potencia máxima de 1200w, en caso de ser consumos inductivos no
deberá sobrepasarse los 600w.
b. Las luces de la caja de escalas se comandarán a través de pulsadores

ubicados, en los accesos a estas. El tiempo de encendido de las luces
estará determinado por un temporizador instalado en tablero de servicios
comunes.
c. Como sistema de iluminación de vías de evacuación del edificio se

instalarán circuitos para lámparas auto energizado de señalización e
iluminación de emergencia. Estos equipos se instalarán en zonas interiores
y exteriores del edificio correspondientes a vías y puertas de escape, cajas
escala, cambios de niveles, etc.
3.11 EQUIPOS DE ILUMINACIÓN
a. Los artefactos de alumbrado que se instalen en una sala de baño deberán

ASESORÍAS
- 21 -
FONO/FAX: (56-2) 2310 73 44
ser a prueba de salpicaduras (IP65) de acuerdo con lo indicado en el punto

11.1.3.3 de la Nch Elec. 4/2003.
b. Las luminarias que se instalen en las terrazas deberán tener IP65.
3.12 BOMBAS DE AGUA
a. El instalador eléctrico dejará para las bombas de agua del edificio los
siguientes alimentadores eléctricos protegidos, según proyecto:
 Para sistema bombas de agua potable.

 Para bombas aguas servidas
 Para bomba sentina, etc.
Nota: Las especificaciones técnicas de la instalación eléctrica, y tableros
eléctricos es de cargo del especialista sanitario.
b. El instalador eléctrico suministrará y conectará en el TCA ubicado en la

sala de conserjes, indicadores pilotos, para señalar la habilitación de
energía de cada motor de las bombas. En el tablero de las bombas estos
indicadores pilotos serán conectados por el Instalador de la extracción y
tendrán para la protección de la línea una porta fusible a riel Din. Los
indicadores pilotos serán suministrados por el instalador eléctrico.
Deberá existir una coordinación entre el instalador eléctrico y el instalador

sanitario para los suministros y conexión de los elementos.
3.13 ASCENSORES
a. Para los 5 ascensores del edificio se dejará un tablero en la sala de

máquinas, en el cual se protegerá mediante interruptores automáticos
termomagnéticos la instalación de fuerza y alumbrado del ascensor.
b. Para el sistema de control de los ascensores se dejará lo siguiente:
 Para citófonos desde la sala de máquinas a recepción 1 cable telefónico de

6 pares.
 Desde sala de máquinas de ascensores al tablero de transferencia del

grupo de emergencia y a la recepción del edificio conductor H07V-U

ASESORÍAS
- 22 -
FONO/FAX: (56-2) 2310 73 44
5x1.5 mm2.

eléctricos es de cargo del especialista.
3.14 PRESURIZACIÓN
a. Para el sistema de presurización de las escalas, el instalador eléctrico

dejará los correspondientes alimentadores protegidos mediante
interruptores automáticos termomagnético, como se indica en planos.
b. El instalador eléctrico suministrará y conectará en el TCA ubicado en la

sala de conserjes del edificio, indicadores pilotos, para señalar la
habilitación de energía de cada motor de la extracción. En el tablero de la
extracción estos indicadores pilotos serán conectados por el Instalador de
la extracción y tendrán para la protección de la línea una porta fusible a riel
Din. Los indicadores pilotos serán suministrados por el instalador eléctrico.

eléctricos es de cargo del especialista.
3.15 RED INERTE DE BOMBEROS
a. Se deberá implementar una red vertical inerte (sin energía), canalizada en

ducto galvanizado 3/4”ø y cable Tº máxima en cortocircuito 250ºC Siliconado
Monopolar 3x4 mm2.
b. Los detalles constructivos se encuentran en las láminas del proyecto de

eléctrico.
3.16 GRUPO ELECTRÓGENO
a. Se debe consultar toda la canalización para el grupo electrógeno, la provisión

de este grupo electrógeno y su instalación. Dicho grupo será marca Lureye,
Perkins o Cummins o similares con transferencia automática de acuerdo con
lo siguiente:
 Grupo electrógeno servicios comunes: 200KVA

ASESORÍAS
- 23 -
FONO/FAX: (56-2) 2310 73 44
Estos deberán atender los circuitos de alumbrado de emergencia, bombas

de impulsión de agua potable, ascensores, alarma de incendio, robo,
circuito cerrado TV, citofonía, portero eléctrico, portón de acceso vehicular,
etc. de acuerdo con el proyecto eléctrico.
La provisión e instalación de este grupo electrógeno será por el mandante.
3.17 ESCALERILLAS Y BANDEJAS METÁLICAS
a. Para la distribución de electricidad, corrientes débiles, en los trayectos

horizontales se utilizarán bandejas porta conductores (BPC) electro
galvanizada ranurada y para los trayectos verticales se utilizarán
escalerillas porta conductores (EPC) electro galvanizada. Todos los
soportes, sus piezas y accesorios incluidos en esta partida, serán electro
galvanizada.
b. Los tramos horizontales de las BPC proyectada se afianzarán mediante

soportes tipo trapecio construidos en riel de 42x42x2 mm galvanizado con
dos tensores. Los tramos verticales de las EPC se afianzarán a los muros
sobre rieles de 42x42x2 mm galvanizados.
c. La separación entre soportaciones será de 1,5 a 1,8 m.
d. Sobre lo mostrado en los planos la C.E. deberá considerar curvas verticales

para los cambios de niveles que se produzcan.
e. Los soportes, sus piezas y accesorios incluidas en esta partida, serán

electro galvanizadas.
Todos los cantos, cortes y perforaciones deberán ser sometidos a retoques
de pintura antioxidante y esmalte de terminación color gris.
f. Todas las Bpcs y Epcs estarán recorridas por un conductor de Cu

desnudo de sección 13.3 mm² el cual se afianzará mediante conector
tipo AZ con espiga.

ASESORÍAS
- 24 -
FONO/FAX: (56-2) 2310 73 44
3.18 CANALIZACIÓN DE CORRIENTES DEBILES
Para los sistemas de Tv-Cable, internet, citofonía y seguridad, se

considerarán solo sus canalizaciones.
Para telefonía se considerará, solo canalizaciones, hasta caja de distribución

en closet de departamento.
Para esta partida, no se considerará canalizaciones para antena de TV-FM
Estas deberán ser de tubería de polietileno de alta densidad de dimensiones

indicadas en planos, además se considerarán cajas plásticas y cajas de
conexión tanto en pasillos y shaft eléctrico.
Todo lo relacionado con materiales, equipos, cableados, artefactos y

terminaciones en general, serán de exclusiva responsabilidad de los
especialistas.
Todos los ductos deberán quedar enlauchados con alambre galvanizado

N°18 AWG.
4. CUBICACIÓN DE MATERIALES
1 TRAMITES Unidad Cant.

1.1 Tramites S.E.C. gl 1
1.2 Tramites Cia Eléctrica Local gl 1
2 CENTROS DE ALUMBRADO "S.C." ( No Considera luminarias) Unidad Cant.
2.1 Equipo fluorecente 2x36w c/u 209
2.2 Equipo fluorecente hermetico 2x36w c/u 8
2.3 Equipo fluorecente hermetico 2x36w ascensor c/u 16
2.4 Kit de emergencia c/u 378
2.5 Equipo autoenergizado c/ pictograma c/u 144
2.6 Equipo Autonomo 6w kolff curve c/u 3
2.7 Foco embutido led downlight c/u 66

ASESORÍAS
- 25 -
FONO/FAX: (56-2) 2310 73 44
2.8 Foco embutido led 15w c/u 134

2.9 Foco luz razante c/u 29
2.10 Foco sobrepuesto 70w c/u 4
2.11 Plafon sobrepuesto led c/u 259
2.12 Foco tortuga c/u 8
2.13 Centro de luz c/u 68
2.14 Aplique interior c/u 145
2.15 Interruptor 9/12 c/u 90
2.16 Interruptor 9/12 c/ IDROBOX c/u 2
2.21 Pulsador c/u 112
2.22 Interriptor Dimmer c/u 3
2.23 Sensor de movimiento w-2000h + power pack c/u 153
2.24 Sensor de movimiento w-1000a + power pack c/u 10
2.26 Baliza c/u 8
2.27 Fotocelda c/u 1
2.28 Aplique exterior 75w c/u 9
2.29 Aplique exterior 60w c/u 25
2.30 Centro de luz (punta de tubo) c/u 5
2.31 Foco exterior tipo estaca c/u 6
2.32 Foco led a piso c/u 31
3 CENTROS DE ENCHUFES "SC" Unidad Cant.
3.1 Enchufe simple 10A c/u 74
3.2 Enchufe simple 10A c/ IDROBOX c/u 1
3.3 Enchufe doble 10A c/u 21
3.4 Enchufe doble 10A c/ IDROBOX c/u 8
3.8 Enchufe simple 16A lavadora c/u 8
3.9 Enchufe 32A secadora c/u 10
3.10 Arranque encimera c/u 2
3.11 Arranque CCTV c/u 80
3.12 Conmutador 16A c/u 1

ASESORÍAS
- 26 -
FONO/FAX: (56-2) 2310 73 44
3.13 Enchufe de bombero interior c/u 31

3.14 Enchufe de bombero exterior c/u 1
4 CENTROS DE CC.DD. "SC" Unidad Cant.
4.1 Sensor de humo c/u 179
4.2 Sensor de temperatura c/u 66
4.3 Palanca de incendio c/u 36
4.4 Sirena de incendio c/u 36
4.5 Camara CCTV c/u 80
4.6 Placa portero c/u 17
4.7 Lector de huella c/u 13
4.8 Pulsador c/u 11
4.9 Chapa c/u 12
4.10 Citofono c/u 2
4.11 Telefono c/u 1
4.12 Tv cable c/u 8
4.13 Parlante c/u 9
4.14 Caja de paso 4x4x2" c/u 145
5 ARTEFACTOS SC MODUS STYLE Unidad Cant.
5.8 Interruptor Dimmer c/u 3
5.9 Sensor de movimiento w-2000h + power pack c/u 153
5.15 Enchufe doble 10A c/ IDROBOX c/u 8
5.19 Enchufe 32A c/u 10
5.20 Conmutador 16A c/u 1

ASESORÍAS
- 27 -
FONO/FAX: (56-2) 2310 73 44
Enchufe de bombero interior + caja electrogalvanizada

5.21 100x100x50mm c/u 31
Enchufe de bombero exterior + caja electrogalvanizada
5.22 100x100x50mm c/u 1
5.23 Telefono c/u 1
5.24 Tv cable c/u 8
5.25 Caja de paso 4x4x2" c/u 145
6 CENTROS DE ALUMBRADO LOCALES Unidad Cant.
6.1 Equipo fluorecente 2x28w c/u 39
6.2 Centro de luz punta de tubo c/u 11
6.3 Centro de luz downlight c/u 21
6.4 Foco embutido led 15w c/u 5
6.8 Arranque vitrina 900w c/u 2
7 CENTROS DE ENCHUFES LOCALES Unidad Cant.
7.3 Enchufe triple 10A c/u 7
7.6 Arranque aire acondicionado c/u 6
7.7 Arranque cortina mecanica c/u 8
7.8 Caja disponible (a cubierta 6° piso, solo ducto) c/u 4
8 CENTROS DE CC.DD. LOCALES Unidad Cant.
8.1 Sensor de humo c/u 18
8.2 Parlante c/u 1
8.3 Palanca de incendio c/u 3
8.4 Sirena de incendio c/u 3
8.5 Central de incendio c/u 4
8.6 Caja 4x4x2" c/u 9
8.7 Chapa c/u 1
8.8 Teclera c/u 1
8.9 Pulsador c/u 1
8.10 Portero c/u 1

ASESORÍAS
- 28 -
FONO/FAX: (56-2) 2310 73 44
8.11 Tv cable c/u 1

9 ARTEFACTOS LOCALES MODUS STYLE Unidad Cant.
9.6 Enchufe triple 10A c/u 7
9.9 Caja 4x4x2" c/u 9
9.10 Tv cable c/u 1
10 CENTROS DE ALUMBRADO DEPTOS Unidad Cant.
10.1 Centro de alumbrado c/u 1765
10.2 Plafon sobrepuesto c/u 315
10.3 Foco embutido normal c/u 230
10.8 Interruptor 9/24+9/12 c/u 59
10.9 Interruptor 9/24+9/15 c/u 19
10.10 Chicharra c/u 310
11 CENTROS DE ENCHUFES DEPTOS Unidad Cant.
11.5 Enchufe USB c/u 327
11.6 Conmutador c/u 5
11.7 Arranque encimera 25A c/u 114
11.8 Arranque encimera 16A c/u 196
12 CENTROS DE CC.DD. DEPTOS Unidad Cant.
12.1 Citofono c/u 310
12.2 Teclera c/u 310
12.3 Sensor magnetico puerta c/u 310

ASESORÍAS
- 29 -
FONO/FAX: (56-2) 2310 73 44
12.4 Sensor magnetico ventana c/u 54

12.5 Caja 7x4x2" c/u 713
12.6 Tv cable c/u 688
12.7 Telefono c/u 315
13 ARTEFACTOS DEPTOS MODUS STYLE Unidad Cant.
13.5 Interruptor 9/24+9/12 c/u 59
13.6 Interruptor 9/24+9/15 c/u 19
13.7 Chicharra c/u 310
13.13 Enchufe USB c/u 327
13.14 Conmutador c/u 5
13.15 Caja 7x4x2" c/u 713
13.16 Tv cable c/u 688
13.17 Telefono c/u 315
14 TABLEROS Unidad Cant.
14.1 T.G NORMAL SC c/u 1
14.2 T.G EMERGENCIA SC c/u 1
14.3 T.D.A.F y C. SALAS MULTIUSOS c/u 1
14.4 T.D.F CARGA DE AUTOS ELECTRICOS c/u 1
14.5 T.D.A y F. LAVANDERIA c/u 1
14.6 T.C.L c/u 1
14.7 T.C.A Asc 1 c/u 1
14.8 T.C.F Asc 1 c/u 1
14.9 T.C.A Asc 2 c/u 1
14.10 T.C.F Asc 2 c/u 1
14.11 T.C.A Asc 3 c/u 1
14.12 T.C.F Asc 3 c/u 1
14.13 T.C.A Asc 4 c/u 1
14.14 T.C.F Asc 4 c/u 1
14.15 T.C.A Asc 5 c/u 1

ASESORÍAS
- 30 -
FONO/FAX: (56-2) 2310 73 44
14.16 T.C.F Asc 5 c/u 1

14.17 TABLERO DE RELES c/u 1
14.18 T.D.A y F. LOCAL 1 c/u 1
14.21 T.D.A.F y C. ADMINISTRACIÓN EDIFICIO c/u 1
14.22 T.D.A.F y C. DPTOS c/u 88
14.23 T.D.A.F y C. DPTOS c/u 170
14.24 T.D.A.F y C. DPTOS Válido para: 210-A, 311-A al 611-A c/u 5
T.D.A.F y C. DPTOS Válido para: 212-A, 313-A al 613-A, 708-
14.25 A al 2708-A c/u 26
14.26 T.D.A.F y C. DPTOS Válido para: 707-A al 2707-A c/u 21
14.27 Tablero Banco de Condensadores c/u 1
15 ALIMENTADORES SC Unidad Cant.
15.1 Desde Empalme hasta T.G Normal SC mts. 8
15.2 Desde Grupo Electrógeno hasta T.G Emergencia SC mts. 15
15.3 Desde Grupo Electrógeno hasta T.G Normal SC mts. 15
15.4 Alimentador Lavanderia mts. 29
15.5 Desde T.G Normal SC hasta Banco de Condensadores mts. 6
16 SUB-ALIMENTADORES SC Unidad Cant.
16.1 T.D.F. n°1 Piscina mts. 71
16.2 T.D.A y C. Sala Uso Multiple mts. 20
16.3 T.D.F n°3 Cargador de Autos mts. 10
16.4 T.D.A y F. n°4 Administración Edificio mts. 45
16.5 T.D.A n°5 Letrero mts. 97
16.6 T.D.A Ascensor 1 mts. 58
16.7 T.D.F Ascensor 1 mts. 85
16.16 T.D.F y C. n°1 Bomba Agua Potable mts. 40
16.17 T.D.F y C. Bomba Sentina mts. 42
16.18 T.D.F y C. Bomba Aguas Servidas mts. 28

ASESORÍAS
- 31 -
FONO/FAX: (56-2) 2310 73 44
16.19 T.D.F y C. n°4 Presurización mts. 25

16.20 T.D.F y C. n°5 Extracción Subterráneo mts. 19
16.21 T.D.F y C. Inyección Subterráneo mts. 32
16.22 T.D.F y C. n°7 Extracción 7° Piso mts. 45
16.23 T.D.F y C. n°8 Extracción 7° Piso mts. 47
16.24 T.D.F y C. n°9 Extracción Cubierta mts. 85
17 ALIMENTADORES DPTOS Unidad Cant.
17.1 THHN 3x8,37 mm2 (F+N+Tp) mts. 4500
18 MALLA DE PUESTA A TIERRA BT Unidad Cant.
18.1 Cu Desnudo 107,2 mm2 (74 metros) kg. 72
18.2 Polvora N°90 para unión "TA" c/u 14
18.3 Molde de Grafito para unión "TA" c/u 7
18.4 Polvora N°90 para unión "XB" c/u 6
18.5 Molde de Grafito para unión "XB" c/u 3
18.6 Polvora N°90 para unión "PT" c/u 11
18.7 Molde de Grafito para unión "PT" c/u 5
18.8 Masilla para sellar moldes c/u 5
18.9 Tenaza para manipular molde grafito c/u 4
18.10 Caja GalvanizadaSobrepuesta 400x300x200mm c/u 5
18.11 Chispero Ignición c/u 5
18.12 Aditivo GEL mejoramiento terreno (rend. 3 mts. Lineales) Saco 25
19 CHICOTES DE MALLA Unidad Cant.
19.1 Ts desde Malla hasta Caja Galvanizada mts. 10
19.2 Tp desde Malla hasta Caja Galvanizada mts. 8
19.11 Ts desde Caja Galvanizada a Empalme SC mts. 65
19.12 Tp desde Caja Galvanizada a Empalme SC mts. 65
19.13 Ts desde Caja Galvanizada a Empalme Lavanderia mts. 160
19.14 Tp desde Caja Galvanizada a Empalme Lavanderia mts. 160
Ts desde Caja Galvanizada a Empalme Locales Comerciales
19.15 1 mts. 40

ASESORÍAS
- 32 -
FONO/FAX: (56-2) 2310 73 44
Tp desde Caja Galvanizada a Empalme Locales Comerciales

19.16 1 mts. 40
19.17 2 mts. 20
19.18 2 mts. 20
19.19 3 mts. 24
19.20 3 mts. 24
19.21 Ts desde Caja Galvanizada a Dptos. 2° al 4° Piso mts. 28
19.22 Tp desde Caja Galvanizada a Dptos. 2° al 4° Piso mts. 28
20 ACOMETIDA ELECTRICA Unidad Cant.
20.1 P.V.C. 140mm mts. 160
20.2 Salida de Caja para 140mm mts. 70
20.3 Caja Metalica 2200x800x400mm c/u 1
20.7 BPC Lx300x600 c/u 1
20.8 Ferreteria gral. 1
20.9 B.P.C. 250x100mm mts. 25
20.10 Cu Desnudo 13,3 mm2 para aterrizaje de B.P.C. kg. 4
20.11 Perno Partido c/ Espiga Tipo AZ c/u 10
20.12 Riel 42x42x2mm Galv. c/u 10
20.13 Taco Expansion 3/8" GALV. c/u 20
20.14 Tuerca Riel 3/8" c/ Resorte Galv. c/u 20

ASESORÍAS
- 33 -
FONO/FAX: (56-2) 2310 73 44
20.15 Mordaza Riel 42x42mm c/ Perforación 3/8" Galv. c/u 20

20.16 B.P.C. 200x100mm mts. 20
21 ACOMETIDA CC.DD. Unidad Cant.
21.1 P.V.C 90mm mts. 15
21.2 Salida de caja para 90mm c/u 20
21.4 E.P.C. 200x100mm mts. 40
22 VERTICAL ELECTRICA Unidad Cant.
22.1 P.V.C. 140mm mts. 306
22.2 Salida de Caja para 140mm c/u 80
22.3 Caja Metalica BPC Lx600x300 mm c/u 32
22.4 Cajas Chuqui c/u 318
22.5 Caja de Ts-Tp c/u 32
22.7 E.P.C. 200x100mm mts. 110
22.8 Cu Desnudo 13,3 mm2 para aterrizaje de E.P.C. kg. 11
23 VERTICAL CC.DD. Unidad Cant.
23.1 Caja Robo 200x200x100 mm c/u 31
23.2 Caja Citófono 200x200x100 mm c/u 31
23.3 Caja TV-FM 300x400x150 mm c/u 31

ASESORÍAS
- 34 -
FONO/FAX: (56-2) 2310 73 44
23.4 Caja Compañía Telefonica c/u 90

23.5 Caja 4x4x2" c/u 1
23.6 P.V.C 32 mm mts. 3
23.8 B.P.C. Lisa c/ tapa 200x100mm mts. 110
24 INSTALACION DE EQUIPOS DE ILUMINACION Unidad Cant.
24.1 Instalación de Equipos de Iluminación gral. 1
DGC Montajes Eléctricos Ltda.
Santiago, noviembre 2018

ASESORÍAS
- 35 -

Memoria Explicativa.: WWW - Dgcelectricidad.cl

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Memoria Explicativa.: WWW - Dgcelectricidad.cl

Cargado por

Copyright:

Formatos disponibles

DGC MONTAJES ELÉCTRICOS LTDA.

EMILIO LAILHACAR N°6035

OBRA : ED. HABITACIONAL “TUCAPEL TORRE A”

UBICACIÓN : CALLE TUCAPEL N°233.

PROPIETARIO: INVERSIONES ACTUAL RAICES Spa.

MONTAJES INDUSTRIALES – INSTALACIONES ELÉCTRICAS – PROYECTOS – ESTUDIOS – URBANIZACIONES –

MONTAJES INDUSTRIALES – INSTALACIONES ELÉCTRICAS – PROYECTOS – ESTUDIOS – URBANIZACIONES –

1.1 DESCRIPCIÓN DE LA OBRA.

Las instalaciones que ejecutar tienen como finalidad dotar de energía

Para los departamentos se consideran circuitos de alumbrado y enchufes

Para los locales comerciales se consideran circuitos de alumbrado y

Considera protecciones automáticas y diferenciales.

La cantidad de centros proyectados corresponde a los requerimientos

Los equipos de medida de los departamentos serán concentradores de

Los equipos de medida de los locales comerciales serán medidores

El equipo de medida de los servicios comunes del conjunto se ubicará en

1.2 SERVICIOS COMUNES GENERALES.

Esta instalación cubre todos los requerimientos de energía para servicios

o Alimentador para equipos de bombas de agua, presurización,

MONTAJES INDUSTRIALES – INSTALACIONES ELÉCTRICAS – PROYECTOS – ESTUDIOS – URBANIZACIONES –

ascensores, extracción, lavandería y circuito de emergencia.

o Circuitos trifásicos y monofásicos, etc.

o Circuitos de alumbrado para: bodegas, accesos, caja escala, etc.

Todo este consumo de servicios comunes será registrado por un equipo de

Se elige la tarifa BT 4.3 ya que, debido a la forma que se usa la energía en

1.3 GRUPO ELECTRÓGENO

Para el suministro de energía de alumbrado en condición de emergencia se

Para determinar la potencia del grupo generador y compatibilizar la potencia

Frente a cortes de suministro de energía:

Los ascensores del edificio deben quedar detenidos y cuando el grupo

MONTAJES INDUSTRIALES – INSTALACIONES ELÉCTRICAS – PROYECTOS – ESTUDIOS – URBANIZACIONES –

Para el estudio de la propuesta y ejecución de las obras de esta etapa, se

Lamina N°1: Acometidas, Salas eléctricas, disposición malla BT

MONTAJES INDUSTRIALES – INSTALACIONES ELÉCTRICAS – PROYECTOS – ESTUDIOS – URBANIZACIONES –

b. Planos Corrientes Débiles

Lamina N°1: Planta 4° y 3° Subterráneo Corrientes Débiles

2.1 POTENCIA TRIFÁSICA

MONTAJES INDUSTRIALES – INSTALACIONES ELÉCTRICAS – PROYECTOS – ESTUDIOS – URBANIZACIONES –

VP = Caída de Tensión en (V)

I = 90% de la capacidad del interruptor termomagnético en (A)

L = Largo del conductor en (m)

Rho= resistencia del conductor de CU en (mΩ)

2.2 TOMA DE TIERRA Y PROTECCIONES DIFERENCIALES

Se opta por el uso de protecciones contra contactos indirectos mediante las

El sistema de puesta a tierra de protección y de servicio para el conjunto

El empalme será solicitado en baja tensión y por lo tanto le corresponde a la

2.3 ALIMENTACIÓN Y EMPALME

Para estos edificios se ha asumido que serán alimentados por la Empresa

MONTAJES INDUSTRIALES – INSTALACIONES ELÉCTRICAS – PROYECTOS – ESTUDIOS – URBANIZACIONES –

Eléctrica en baja tensión.

2.4 CAPACIDAD DE RUPTURA

Todas las protecciones automáticas serán de una capacidad igual o superior

En Tablero de Servicio Comunes Normal se utilizarán

 Capacidad de ruptura de la protección Gral. (al final de la línea) = 25KA

En Tablero de Servicios Común Emergencia se utilizarán

 Capacidad de ruptura de la protección Gral. (al final de la línea) = 25KA

Además, se deberán respetar las capacidades de ruptura indicadas en el

MONTAJES INDUSTRIALES – INSTALACIONES ELÉCTRICAS – PROYECTOS – ESTUDIOS – URBANIZACIONES –

a. Las presentes especificaciones técnicas complementan y forman parte del

b. Frente a discrepancias u omisiones respecto a planos priman estas

c. La ejecución de los trabajos que se detallan y los tipos de materiales que

d. La Instalador deberá ceñirse a la última revisión de los planos y a las

e. Será responsabilidad del Instalador las correcciones que, eventualmente,
