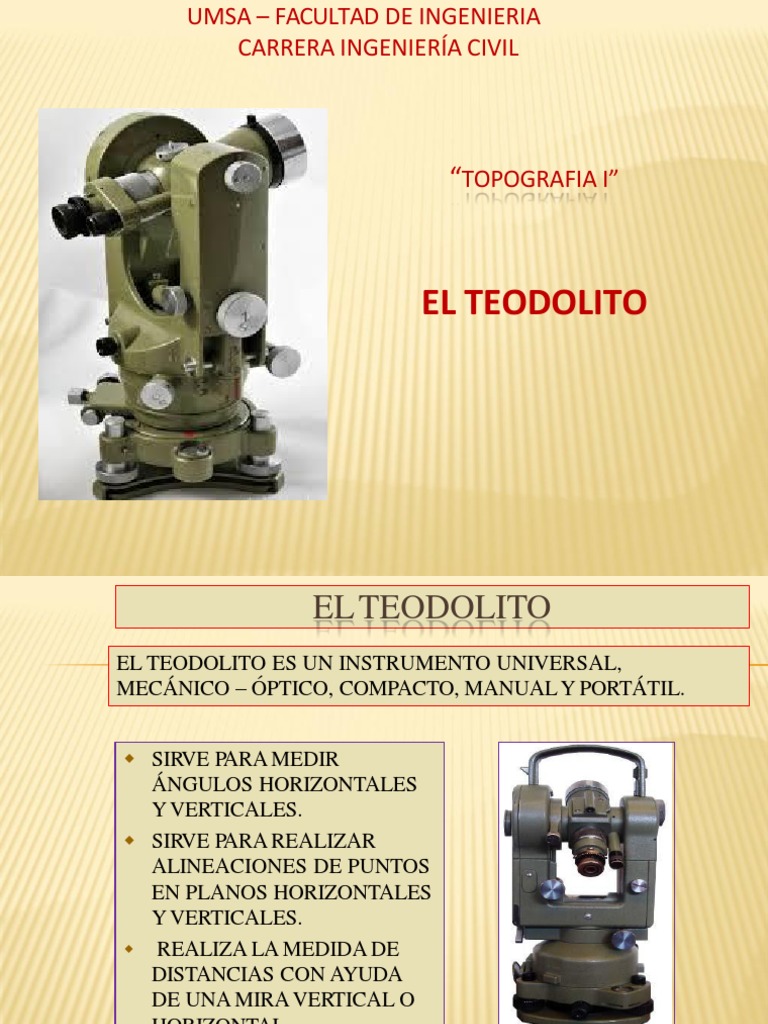

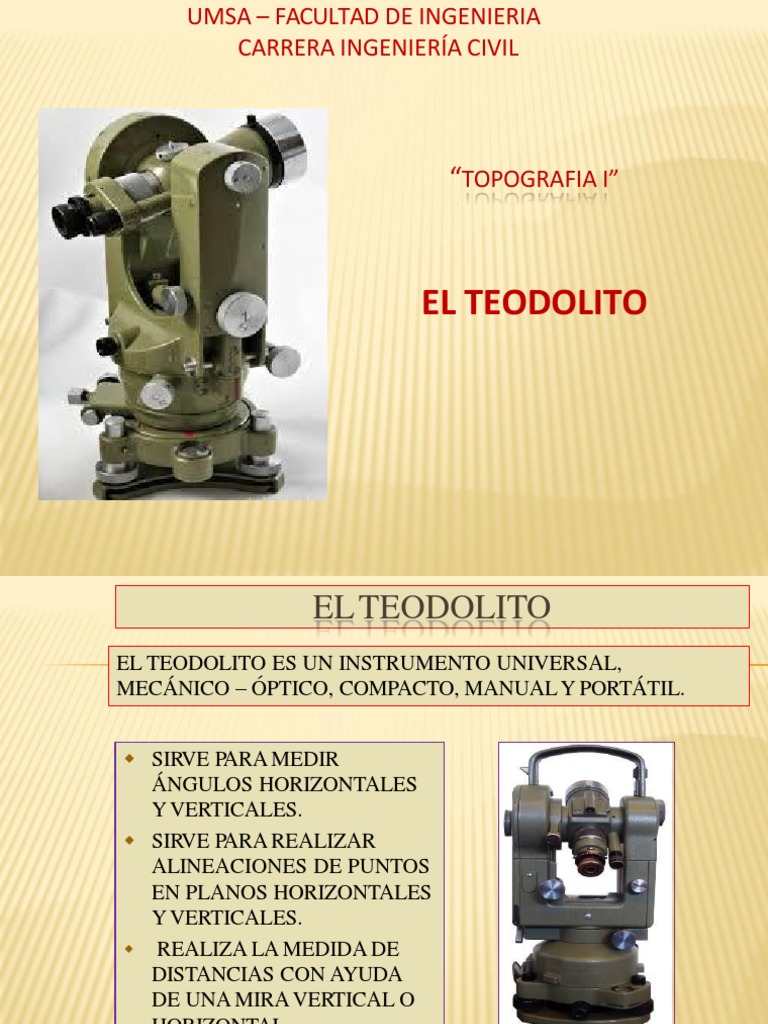

UMSA – FACULTAD DE INGENIERIA

CARRERA INGENIERÍA CIVIL

“TOPOGRAFIA I”

EL TEODOLITO
 EL TEODOLITO
EL TEODOLITO ES UN INSTRUMENTO UNIVERSAL,
MECÁNICO – ÓPTICO, COMPACTO, MANUAL Y PORTÁTIL.

 SIRVE PARA MEDIR

ÁNGULOS HORIZONTALES
Y VERTICALES.
 SIRVE PARA REALIZAR
ALINEACIONES DE PUNTOS
EN PLANOS HORIZONTALES
Y VERTICALES.
 REALIZA LA MEDIDA DE
DISTANCIAS CON AYUDA
DE UNA MIRA VERTICAL O
HORIZONTAL
 CLASIFICACIÓN DE TEODOLITOS
Teodolito Reiterador Teodolito Repetidor

Alidada

Tornillo de sujeción Tornillo de

de la alidada sujeción del
limbo o base
Tornillo de pequeños
movimientos de la Tornillo de
Alidada pequeños
movimientos
del limbo o base
EJES PRINCIPALES DE UN TEODOLITO
Eje Vertical de Rotación Es la línea imaginaria
Cenit
alrededor del cual gira la alidada, y que pasa por el
centro del limbo horizontal (Es el eje que sigue la
trayectoria del Cenit-Nadir, también conocido como
la línea de la plomada).

Eje de colimación (Eje óptico). Es la línea

imaginaria que une el cruce de los hilos del retículo
en el centro óptico del objetivo, y pasa por
el centro del anteojo, ahí se enfocan los puntos, debe
ser perpendicular al eje secundario y éste debe ser
perpendicular al eje vertical. Los discos son fijos y la
alidada es la parte móvil.

Eje Horizontal de Rotación del Anteojo o eje de

muñones es el eje secundario del teodolito, en el se
mueve el visor.
Dicho de otra manera es línea imaginaria
alrededor del cual gira el anteojo, pasa por el centro
del limbo vertical

Nadir
PARTES DE UN TEODOLITO

 1-Base o plataforma nivelante

 2 - Tornillos nivelantes
 3 - Círculo vertical graduado. (limbo vertical)
 4 - Círculo horizontal graduado (limbo horizontal)
 5 - Micrómetro
 6 - Anteojo
 7 - Ocular
 10 - Plomada
 11 - Nivel tubular
 12 - Nivel esférico
 13 - Espejo de iluminación ( No en modelos óptico
mecánicos)
 14 - En los taquímetros, retículo para medición de
distancias y tornillo de enfoque del retículo
PARTES DE UN TEODOLITO
 PARTES DE UN TEODOLITO
El Trípode. Sirve de soporte al
Teodolito, y consta de tres pies
deslizantes o telescópicos y de
la cabeza con el platillo
metálico

La Base. Que tiene tres

tornillos nivelantes del
instrumento, formando la
envoltura del eje vertical del
limbo y se enrosca
directamente en la cabeza del
trípode.
 LIMBO
Los limbos son círculos o discos
graduados, tanto verticales como
horizontales, para medir ángulos.
Están divididos de 0 a 360 grados
sexagesimales, o de 0 a 400grados
centesimales. En los limbos
verticales se pueden ver diversas
graduaciones (limbos cenitales).
Los teodolitos miden en
graduación normal
(sentido dextrógiro) o graduación
anormal (sentido levógiro o
contrario a las agujas del reloj).
Se miden ángulos cenitales
(distancia cenital), ángulos de
pendiente (altura de horizonte) y
ángulos nadirales.
 ALIDADA
 Se denomina alidada a la parte
del teodolito que encuentra instalada
sobre el limbo. Es la parte que gira
sobre el eje vertical, y tiene dos
estructuras llamadas montantes que
sirven de apoyo al anteojo. En algunos
modelos de teodolitos, el nivel
tubular se encuentra en la parte central
de la alidada

 Montante izquierda Se encuentra el

círculo graduado (o limbo) vertical
fabricado de diferentes materiales de
acuerdo a la marca.

 Montante derecha Se encuentra el

tornillo de sujeción del anteojo.
 EL ANTEOJO
Es la parte óptica principal del
instrumento, en ella que están las lentes
que constituyen el ocular y el objetivo,
así como el retículo.
Sus movimientos están controlados por
los tornillos de presión y tangencial
El círculo vertical y el anteojo
están instalados solidariamente
con el eje horizontal del
teodolito, de tal manera que si se
mueve el anteojo, se llevará
consigo al resto
 EL RETÍCULO
Se encuentra instalado muy El eje óptico o de colimación está formado
próximo al objetivo, como justamente por el centro del retículo y el
una pantalla. centro óptico del objetivo
Los hilos del retículo pueden ser un par, uno horizontal y otro vertical
(sostenidos por un anillo metálico) o llevar además hilos adicionales
llamados hilo superior o inferior equidistantes del hilo horizontal medio.

Generalmente los hilos son de tela de araña o de platino, algunos modelos

llevan estos hilos rayados finamente sobre un vidrio.
 OTRAS PARTES DEL TEODOLITO
El Ocular. Formado por un conjunto de lentes funciona como un
microscopio, ampliando la imagen formada en el plano del retículo. Existen
oculares que invierten la imagen llamados terrestres y el que no invierte la
imagen se llama astronómico (más ventajoso).

Círculo vertical. Mide ángulos verticales, su graduación a partir del

horizonte mide ángulos positivos y negativos si son de elevación o de
depresión respectivamente; pueden existir graduaciones desde el zenit o nadir.

Brújula. Los teodolitos tiene incorporadas brújulas sensibles , algunos

encima del platillo superior, otros en la parte superior del instrumento
(brújula montante) independientes; otro tienen brújulas declinatorias.
Las direcciones rumbos o azimutes) a partir del NM son mas exactas.

Plomada. Los teodolitos están provistos de plomadas ópticas o de

bastones metálicos verticales
ESTACIONAMIENTO DEL INSTRUMENTO
1. ‐ COLOQUE EL TRÍPODE EN FORMA APROXIMADA SOBRE EL PUNTO DEL TERRENO.

2.‐ EXTIENDA LAS PATAS DEL TRÍPODE TANTO COMO SEA NECESARIO HASTA UNA
ALTURA CONVENIENTE PARA QUE EL PROCESO DE MEDICIÓN SE HAGA EN FORMA
CÓMODA Y RÁPIDA Y ASEGURE LOS TORNILLOS DEL MISMO.

3.‐ REVISE EL TRÍPODE DESDE VARIOS LADOS Y CORRIJA SU POSICIÓN, DE TAL FORMA
QUE EL PLATO DEL MISMO QUEDE MAS O MENOS HORIZONTAL Y SOBRE EL PUNTO EN
EL TERRENO.

1 2 3
4.‐ FIJE UNA DE LAS PATAS DEL
TRÍPODE FIRMEMENTE AL TERRENO Y
LEVANTANDO LAS OTRAS DOS,
MIENTRAS OBSERVA LA PLOMADA,
MUÉVALOS LENTAMENTE HASTA QUE
EL RETÍCULO DE LA PLOMADA
ÓPTICA COINCIDA EXACTAMENTE
CON EL PUNTO DE ESTACIÓN.

5.‐ ENCAJE FIRMEMENTE LAS

6.‐ CENTRE EL NIVEL DE
PATAS DEL TRÍPODE EN EL
BURBUJA, UTILIZANDO LAS
TERRENO Y ASEGURE EL
PATAS DEL TRÍPODE,
INSTRUMENTO AL TRÍPODE
AJUSTANDO LA ALTURA DE
MEDIANTE EL TORNILLO DE
LAS PATAS DEL TRÍPODE.
FIJACIÓN CENTRAL.

7.‐ UNA VEZ NIVELADO EL INSTRUMENTO, LIBERE EL

TORNILLO CENTRAL DE FIJACIÓN Y DESLICE EL
INSTRUMENTO SOBRE EL PLATO DEL TRÍPODE HASTA
QUE EL PUNTO DE LA PLOMADA ÓPTICA QUEDE
CENTREADO SOBRE EL PUNTO EN EL TERRENO.

8.‐ AJUSTE NUEVAMENTE EL TORNILLO

CENTRAL DE FIJACIÓN.
ESTACIONAMIENTO DEL INSTRUMENTO
NIVELACIÓN DEL INSTRUMENTO
1.‐ UNA VEZ MONTADO EL INSTRUMENTO,
SE DEBERÁ NIVELAR EL NIVEL TUBULAR
DE LA ALIDADA.

2.‐ COLOQUE EL NIVEL TUBULAR

PARALELO A DOS TONILLOS CALANTES Y
LUEGO GIRE SIMULTÁNEAMENTE DOS DE
LOS TORNILLOS EN SENTIDO OPUESTO, EL
DEDO ÍNDICE DE SU MANO DERECHA
INDICA LA DIRECCIÓN EN QUE DEBE
MOVER LA BURBUJA DEL NIVEL.

3.‐ AHORA GIRE EL INSTRUMENTO 90º Y

CON EL TERCER TORNILLO
CENTREAR EL NIVEL NUEVAMENTE.

4.‐ PARA REVISAR LA NIVELACIÓN,

GIRE EL INSTRUMENTO 180º.
CONDICIONES Y COMPROBACIONES
DEL TEODOLITO
EL EJE VERTICAL DEBE COINCIDIR
CON LA VERTICAL

EL EJE DE COLIMACIÓN DEBE SER

PERPENDICULAR AL EJE
HORIZONTAL

EL EJE VERTICAL DEBE SER

PERPENDICULAR AL EJE
HORIZONTAL

EL EJE DE COLIMACIÓN DEBE SER

PARALELO A LA LÍNEA DE ÍNDICE
CUANDO LA LECTURA ES 90º Y 270º

LA MARCA DE LA PLOMADA ÓPTICA

TIENE QUE COINCIDIR CON EL EJE
VERTICAL
ESTACIONAMIENTO DEL INSTRUMENTO
Los errores que pueden suceder cuando se procede al
estacionamiento del Teodolito son los siguientes.

 ERROR DE CALAJE

 ERROR DE COLIMACIÓN

 ERROR DE INCLINACIÓN

 ERROR DE ÍNDICE

 ERROR DE CENTREAJE
DE LA PLOMADA ÓPTICA
ESTACIONAMIENTO DEL INSTRUMENTO

Error de calaje
Instalando el equipo, se lleva el eje
del nivel tubular, paralelo a dos
Comprobación tornillos calantes

Se gira la alidada 180º

Si la burbuja se desplaza concluimos que el

equipo esta descorregido, de lo contrario se
encuentra ajustado.
 ESTACIONAMIENTO DEL INSTRUMENTO
Error de calaje
Tomar la lectura del
Corrección
arco desfasado
Ejemplo. e = 2 mm
Corregir la
mitad del
desfase con
ayuda de los
tornillos
nivelantes
Ce=e/2=1mm

La otra mitad se corrige con los tornillos

de ajuste del nivel.

Luego girar la alidada 90º; cualquier desviación de la burbuja, se

eliminara con el 3er tornillo nivelante. Se repite la operación hasta
que la burbuja permanezca centrada para cualquier posición del
eje del nivel tubular.
ESTACIONAMIENTO DEL INSTRUMENTO
Error de colimación
Comprobación
Se instala el teodolito en una zona estratégicamente plana y
de un radio aproximado de 100 metros.

Con el anteojo en posición directa se

ubica un punto ubicado a una distancia
de 80 a 100 metros “A”.
Se invierte el anteojo, y sin desplazar el
eje de colimación se ubica el jalón en
un punto “B” con las mismas
características que “A”.
 ESTACIONAMIENTO DEL INSTRUMENTO
Error de colimación

Comprobación

A continuación se gira la alidada

hasta ubicar aproximadamente en
“A”, con ayuda de los tornillos
tangenciales se ubica el jalón
con precisión.

Se invierte el anteojo retomando

nuevamente la posición directa; si
el hilo vertical del retículo no
coincide con el punto “B”, nos
encontramos frente a un teodolito
descorregido
ESTACIONAMIENTO DEL INSTRUMENTO

Error de colimación
Corrección

Se mide la distancia
horizontal entre B y B`.

Con la ayuda de dos tornillos

opuestos de ajuste del
retículo, se dirige la visual
hasta un punto D donde
BD=1/4 BB’
ESTACIONAMIENTO DEL INSTRUMENTO

ERROR DE COLIMACIÓN

Corrección en lecturas de ángulos horizontales

Ejemplo
 ESTACIONAMIENTO DEL INSTRUMENTO

ERROR DE COLIMACIÓN

Corrección en lecturas de ángulos horizontales

Ejemplo
 ESTACIONAMIENTO DEL INSTRUMENTO
Error de inclinación
Instalando el teodolito y con
Comprobación anteojo en
POSICIÓN DIRECTA se dirige
la visual hacia
un punto “A” previamente
marcando; a
continuación se baja dicha visual
marcando
un punto tal como “1”.

Sin cambiar de estación pero con el anteojo

en POSICIÓN INVERTIDA, se repite la
operación anterior, si los puntos 2 y 1
coinciden, nos encontramos ante un
instrumento ajustado; de lo contrario el
equipo esta descorregido.
 ESTACIONAMIENTO DEL INSTRUMENTO
ERROR DE INCLINACIÓN

Corrección  Sin cambiar de estación y con el anteojo en posición

directa se ubica el punto medio entre 1 y 2, “B”. Sin
girar la alidada se levanta la visual hasta que el hilo
horizontal contenga al punto A; llamaremos A` al
centro filar.

Se desplaza el centro filar del

retículo hasta el punto A gracias a
los tornillo del eje horizontal; a
partir de entonces tendremos el
equipo ajustado.
 ESTACIONAMIENTO DEL INSTRUMENTO
ERROR DE INDICE

Comprobación
Estacionando el equipo, se ubica un punto
en POSICIÓN DIRECTA E INVERSA del
círculo vertical, Antes de efectuar las
lecturas mencionadas debe centrarse el
nivel tubular del círculo vertical graduado

La diferencia de la
suma de las
lecturas contra
360º, representa el
doble del desajuste,
lo que se llama
“ERROR DE INDICE”.
 ESTACIONAMIENTO DEL INSTRUMENTO
ERROR DE INDICE

Corrección
Sin cambiar de estación el equipo, se vuelve
a ubicar el mismo punto con el anteojo en
posición directa, obteniendo la misma lectura
anterior

Desajustar el tornillo de ajuste del

anteojo.

Con la ayuda del tornillo micrométrico se

reduce 6” “ERROR DE INDICE”,
obteniéndose en el micrómetro.
ESTACIONAMIENTO DEL INSTRUMENTO
ERROR DE INDICE

Corrección

Con la ayuda de los tornillo de pequeños

movimientos del nivel tubular del circulo
vertical, se regresa al valor de 80º 18` 30”

El centrado del nivel tubular se lo realiza

mediante los tornillos de ajuste.
 ESTACIONAMIENTO DEL INSTRUMENTO
ERROR DE INDICE

Corrección en lecturas de ángulos verticales

 PUESTA EN ESTACIÓN DEL INSTRUMENTO

ERROR DE CENTREAJE DE LA PLOMADA ÓPTICA

Comprobación

Al girar el equipo alrededor de su eje

vertical, el centro del retículo no
debe salir de la marca del suelo

Corrección
Instalado el teodolito, giramos 180º
alrededor del eje vertical. Si el centro
del retículo sale de la marca del
suelo, se corrige la mitad de la
distancia con la ayuda de los tornillos
de ajuste del retículo.
 EJECUCIÓN DE MEDIDAS ANGULARES CON EL
TEODOLITO

Mediciones de ángulos
Ángulos Horizontales
Angulo horizontal es la abertura
formada por dos líneas que parten
de un mismo punto, proyectadas en
un mismo plano
horizontal.

Ángulos Verticales
Es el ángulo que forma la línea
vertical con la línea de referencia,
proyectado un plano vertical.
 EJECUCIÓN DE MEDIDAS ANGULARES CON EL TEODOLITO

MEDICIÓN SIMPLE
Consiste en medir un ángulo
horizontal o vertical con el
anteojo directo.

REGLA DE BESSEL
Consiste en medir un ángulo horizontal o vertical con el anteojo directo e
inverso, luego se calcula el promedio de ambas lecturas, esta regla se utiliza para
incrementar la precisión, así como para controlar los errores angulares debido a
desajustes y falta de calibración.
EJECUCIÓN DE MEDIDAS ANGULARES CON EL TEODOLITO

ÁNGULOS VERTICALES

En la medida de los ángulos verticales se lleva a cabo, la

acción conjunta del limbo vertical y del anteojo.
 EJECUCIÓN DE MEDIDAS ANGULARES CON EL TEODOLITO
CLASES DE ÁNGULOS VERTICALES

CENIT.‐ Son aquellos cuya lectura

0º0 0” del circulo vertical, está dirigido
al cenit.
HORIZONTE.‐ Son aquellos cuya
lectura 0º0 0” del circulo vertical, está
dirigido al horizonte.
NADIR.‐ Son aquellos cuya lectura
0º0 0” del circulo vertical, está dirigido
al nadir.
CENIT HORIZONTE NADIR
 EJECUCIÓN DE MEDIDAS ANGULARES HORIZONTALES

MÉTODO DEL ÁNGULO SIMPLE

Consiste en cuantificar la diferencia angular entre el alineamiento inicial y final.

Método Repetición

Consiste en medir un ángulo repetidas veces pero de forma acumulada, con

este método se puede obtener el valor de un ángulo con mayor precisión.

Método Reiteración
Consiste en medir un ángulo varias veces, tomando como origen diversos
puntos del limbo horizontal, con este método se puede obtener el valor de un
ángulo con mayor precisión

Sistema Repetición Se aplica la regla de

Sistema Reiteración BESSEL
 EJECUCIÓN DE MEDIDAS ANGULARES HORIZONTALES

MÉTODO DE REPETICIÓN
1.‐ Estacionados en el vértice A, colimamos el punto B e imponemos la
lectura Li = 0 00’00” en el círculo horizontal. En este momento están
apretados los tornillos de fijación [E] y [H].

2.‐ Se afloja el tornillo de fijación del círculo a la alidada [H] y se gira

en sentido horario hasta lograr una colimación aproximada del punto C,
se ajusta [H] y con el tornillo de coincidencia [I] se completa la
colimación a C; completando así la primera repetición.

4.‐ Se afloja el tornillo de fijación del círculo a la base [E] y se colima

nuevamente el punto B lo más cerca posible, se aprieta E y se afina la
colimación con el tornillo de coincidencia [F].
EJECUCIÓN DE MEDIDAS ANGULARES HORIZONTALES

MÉTODO DE REPETICIÓN

5.‐ Se afloja el tornillo [H] y se

colima nuevamente al punto C lo
más cercano posible, se aprieta [H]
y se termina la colimación con [I].
Se completa así la segunda
repetición.

I
H
F
6.‐ Repetimos 4 y 5 hasta completar
E
la N repeticiones, anotando la
lectura final al círculo horizontal.
 EJECUCIÓN DE MEDIDAS ANGULARES HORIZONTALES

MÉTODO DE REITERACIÓN

1.‐ Estacionados en A colimamos al punto B y ajustamos el tornillo de

fijación de la alidada a la base [H]. Con el tornillo del limbo horizontal
[G], imponemos una lectura cero en el círculo horizontal.

2.‐ Soltamos el tornillo [H] y girando en sentido horario colimamos el

punto C. Con el tornillo de coincidencia [I] afinamos la colimación a C.
Anotamos la lectura al círculo horizontal en C. “Lc”.
 EJECUCIÓN DE MEDIDAS ANGULARES
HORIZONTALES

5.‐ Repetimos los pasos 1 y 2 hasta

completar las reiteraciones requeridas,
teniendo en cuenta las nuevas lecturas
hacia B y C.

6.‐ Finalmente, el ángulo α libre del G

error de graduación del círculo I
H
horizontal vendrá dado por el
promedio de los ángulos medidos en
cada una de las reiteraciones
realizadas.
GRACIAS
