TEMA 09: Intersección de rectas y planos

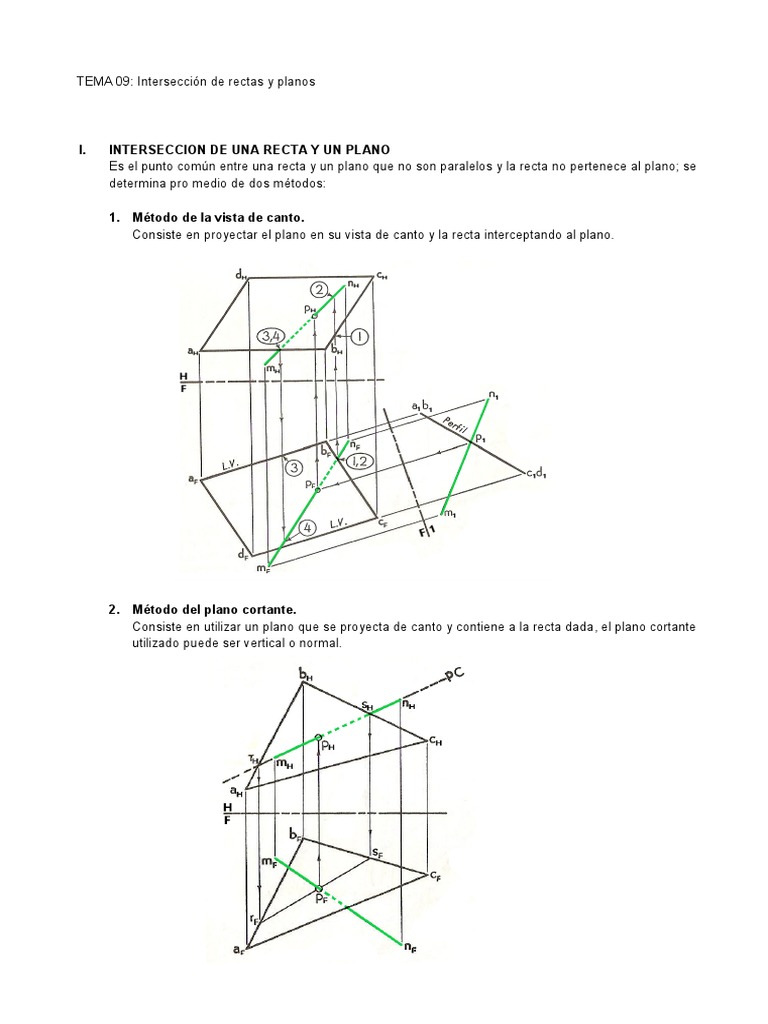

I. INTERSECCION DE UNA RECTA Y UN PLANO

Es el punto común entre una recta y un plano que no son paralelos y la recta no pertenece al plano; se
determina pro medio de dos métodos:

1. Método de la vista de canto.

Consiste en proyectar el plano en su vista de canto y la recta interceptando al plano.

2. Método del plano cortante.

Consiste en utilizar un plano que se proyecta de canto y contiene a la recta dada, el plano cortante
utilizado puede ser vertical o normal.
II. INTERSECCION DE PLANOS
Dos planos que no son paralelos, se cortaran en una línea recta común a ambos planos. Para determinar
la línea de intersección, bastara localizar dos puntos comunes a ambos planos y se puede utilizar tres
métodos:
1. Método de la vista de canto
Consiste en proyectar uno de los planos en vista de canto para determinar dos puntos comunes a
ambos planos.

2. Método de los puntos de perforación

Consiste en seleccionar dos rectas de un plano y sus puntos de perforación con el otro plano,
utilizando planos cortantes; la unión de ambos puntos determinará la línea de intersección.
 3. Método del plano cortante
Se utiliza cuando los planos oblicuos son limitados y sus proyecciones no se cortan, para determinar
su línea de intersección se utilizan planos cortantes que pasen por los dos planos, para localizar los
puntos comunes.

PROBLEMAS

1. Si ABC es plano oblicuo y MN representa parte de la trayectoria de una bala que avanza hacia el plano.
Determinar el punto de impacto de la bala con el plano. Datos:
A (2.0 – 2.9 – 5.7) B (3.1 – 3.5 – 6.3) C (4.4 – 2.0 – 4.9)
M (4.1 – 3.2 – 5.4) N (5.6 – 3.5 – 5.2)
2. Determinar el punto P donde la línea RS corta al plano ABC. Mostrar la correcta visibilidad de la línea
suponiendo al plano opaco dentro de las líneas que los definen.
A (0.9 – 2.2 – 4.9) B (0.9 – 0.4 – 3.1) C (3.2 – 1.1 – 3.9)
R (0.5 – 0.7 – 4.4) S (2.6 – 2.4 – 3.5)
3. Mediante el método de la vista de canto, determinar el rumbo de la línea de intersección entre los planos
ABC y EFG. Si tenemos: El punto B está 2.0 metros al este, 3.0 al norte y 3.0 por encima de A. El punto C
está 2.5 al este, 1.0 al norte y 2.0 por encima de A. El punto E está localizado 0.5 exactamente al norte y
2.0 por encima de A. El punto F está 2.5 exactamente al norte y 3.0 por encima de A. El punto G está 2.5 al
este, 1.5 al norte y 1.0 por encima de A. (use esc. 1:100)
4. Encuentre la sombra del punto P sobre el plano ABC si los rayos de luz son perpendiculares al plano.
A (1.5 – 0.5 – 4.5) B (2.3 – 2.1 – 4.8) C (3.4 – 0.3 – 2.7) P (1.0 – 2.0 – 3.2)
5. Determinar una recta del plano ABC, de tal manera que su proyección horizontal y frontal hagan ángulos
iguales con la línea de pliegue HF.
A (1.2 – 2.2 – 7.2) B (3.7 – 1.0 – 3.6) C (5.2 – 2.9 – 6.1)
6. Utilizando el método del plano cortante, hallar la intersección de la recta AB con el plano LSD.
L (1.0 – 0.2 – 6.7) S (0.6 – 4.1 – 4.9) D (2.5 – 1.5 – 5.7)
A (2.9 – 2.6 – 5.3) B (5.1 – 3.2 – 5.5)

Puno, junio de 2021.
