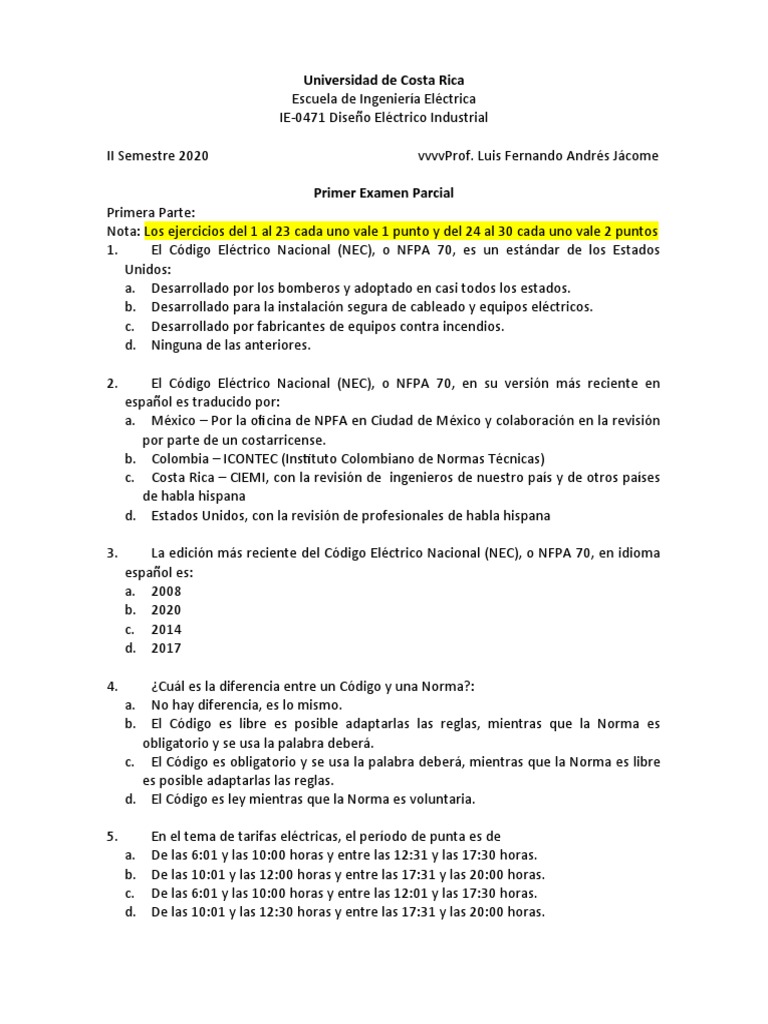

Universidad de Costa Rica

Escuela de Ingeniería Eléctrica

IE-0471 Diseño Eléctrico Industrial

II Semestre 2020 vvvvProf. Luis Fernando Andrés Jácome

Primer Examen Parcial

Primera Parte:
Nota: Los ejercicios del 1 al 23 cada uno vale 1 punto y del 24 al 30 cada uno vale 2 puntos
1. El Código Eléctrico Nacional (NEC), o NFPA 70, es un estándar de los Estados
Unidos:
a. Desarrollado por los bomberos y adoptado en casi todos los estados.
b. Desarrollado para la instalación segura de cableado y equipos eléctricos.
c. Desarrollado por fabricantes de equipos contra incendios.
d. Ninguna de las anteriores.

2. El Código Eléctrico Nacional (NEC), o NFPA 70, en su versión más reciente en

español es traducido por:
a. México – Por la oficina de NPFA en Ciudad de México y colaboración en la revisión
por parte de un costarricense.
b. Colombia – ICONTEC (Instituto Colombiano de Normas Técnicas)
c. Costa Rica – CIEMI, con la revisión de ingenieros de nuestro país y de otros países
de habla hispana
d. Estados Unidos, con la revisión de profesionales de habla hispana

3. La edición más reciente del Código Eléctrico Nacional (NEC), o NFPA 70, en idioma
español es:
a. 2008
b. 2020
c. 2014
d. 2017

4. ¿Cuál es la diferencia entre un Código y una Norma?:

a. No hay diferencia, es lo mismo.
b. El Código es libre es posible adaptarlas las reglas, mientras que la Norma es
obligatorio y se usa la palabra deberá.
c. El Código es obligatorio y se usa la palabra deberá, mientras que la Norma es libre
es posible adaptarlas las reglas.
d. El Código es ley mientras que la Norma es voluntaria.

5. En el tema de tarifas eléctricas, el período de punta es de

a. De las 6:01 y las 10:00 horas y entre las 12:31 y las 17:30 horas.
b. De las 10:01 y las 12:00 horas y entre las 17:31 y las 20:00 horas.
c. De las 6:01 y las 10:00 horas y entre las 12:01 y las 17:30 horas.
d. De las 10:01 y las 12:30 horas y entre las 17:31 y las 20:00 horas.
6. En el tema de tarifas eléctricas, cuando se refiere a temporada baja son los meses
de:
a. Mayo a diciembre.
b. Abril a diciembre.
c. Junio a diciembre.
d. Julio a diciembre.

7. En el tema de tarifas eléctricas, en el caso del ICE existen tarifas para:

a. Todas demás empresas de distribución.
b. Sola para sus clientes a lo largo del país.
c. Para los clientes conectados al sistema de transmisión, como Intel y las demás
empresas de distribución.
d. Para el sistema de generación, para el sistema de transmisión y para el sistema de
distribución.

8. ¿Cuántas empresas de distribución de energía hay en el país?:

a. 6.
b. 7.
c. 8.
d. 9.

9. ¿Cuál es la empresa de distribución que tiene la tarifa residencial horaria?:

a. ICE
b. CNFL
c. JASEC
d. ESPH

10. Después de las manos, la parte que más sufre accidente es:
a. Los ojos
b. La cabeza
c. Los pies
d. Las manos

11. Un proyecto residencial de 80 m2 y 18,5 kVA lo pueden firmar:

a. Solo Ingenieros Civiles, Arquitectos, Ingenieros en Construcción.
b. Solo Ingenieros Electricistas, de Mantenimiento Industrial y Electromecánicos.
c. Ambos grupos indicados en el punto a y b.
d. Ambos grupos indicados en el punto a y b más los Ingenieros en Electrónica e
Ingenieros en Telecomunicaciones

12. ¿Cuál de los siguientes tipos de proyectos puede firmar un ingeniero electricista?
a. Un proyecto industrial o un proyecto con clasificación de lugar peligroso (piscinas,
estaciones surtidoras de combustible, lugares de tipo hospitalario, etc.) según el NEC
b. Un proyecto con un banco de transformadores.
 c. Un proyecto de apartamentos que tenga más de dos medidores.
d. Todos los anteriores.

13. La proyección geométrica de hilos que puede tener un conductor es:

a. 1, 6, 12, 18, etc.
b. 1, 6, 9, 15, etc.
c. 1, 7, 15, 27, etc.
d. 1, 7, 19, 37, etc.

14. La resistencia de un conductor de cobre es:

a. Mayor en corriente directa que en corriente alterna.
b. En conductores para edificaciones tiene el mismo valor.
c. La corriente directa es solamente afectada por la temperatura.
d. La corriente alterna es solamente afectada por la temperatura.

15. La resistencia de un conductor depende de:

a. El material, el tamaño del calibre y la longitud.
b. El material y la longitud del circuito.
c. El material, la corriente que pasa por el circuito, la longitud del circuito y el tamaño
del calibre del conductor.
d. El material, la corriente que pasa por el circuito y la longitud del circuito.

16. La tensión de servicio es:

a. La tensión que indica la ARESEP que debe entregar la empresa de distribución.
b. La tensión en los terminales del equipo de utilización.
c. La tensión en el punto de conexión entre la empresa de distribución y el cliente.
d. La tensión en el medidor de energía eléctrica.

17. Los colores de cables para un circuito a 240 V. monofásico son:

a. Fases: negro, azul; Neutro: blanco; Tierra: verde.
b. Fases: negro, rojo; Neutro: blanco; Tierra: verde.
c. Fases: azul, rojo; Neutro: blanco, Tierra: verde.
d. Fases: cualquier color que no sea blanco, ni verde; Neutro: blanco, Tierra: verde.

18. Los colores de cables para un circuito a 480 V. en delta son:

a. Fases: amarillo, café, azul; Neutro: blanco; Tierra: verde.
b. Fases: amarillo, naranja, café; Neutro: blanco; Tierra: verde.
c. Fases: amarillo, naranja, café; Neutro: gris, Tierra: verde.
d. Fases: amarillo, café, azul; Neutro: No aplica, Tierra: verde.

19. En una residencia de 175 m2 se deben considerar, para la carga de iluminación y

tomacorrientes generales:
a. 525 VA.
b. 5.250 VA.
c. 5.775 VA.
 d. 6.125 VA.

20. En un circuito ramal para tomacorrientes de una residencia se deben considerar:

a. Cualquier salida o receptáculo se debe considerar a 180 VA.
b. Si se tienen 20 salidas o receptáculos se puede alimentar con conductor # 14 AWG.
c. La protección a colocar al circuito ramal es de 20 A.
d. Todas las respuestas anteriores son correctas.

21. Si se tiene un circuito ramal para un tanque de agua caliente normal de 300
galones de capacidad, potencia 4000 VA, 240 V., con:
a. La carga a considerar es carga no continua.
b. La carga a considerar es carga continua.
c. La carga a considerar depende de las condiciones de la época del año.
d. Cualquier de las anteriores, siempre y cuando la protección sea la adecuada para el
conductor.

22. Dependiendo de la gravedad del shock eléctrico, así serán los efectos en el cuerpo
humano, por tal motivo se clasifican en 6 aspectos y el menos dañino es:
a. Reacción
b. No soltar
c. Percepción
d. Paro cardio respiratorio

23. Dentro del concepto de prácticas seguras, los 5 puntos básicos para trabajos sin
tensión son los siguientes
a. Apertura de los circuitos, poner candados, poner etiquetas, medir ausencia de
tensión eléctrica y delimitar la zona de trabajo
b. Apertura de los circuitos, poner candados, indicar quien es el responsable del
trabajo, medir ausencia de tensión eléctrica y delimitar la zona de trabajo
c. Apertura de los circuitos, poner en cortocircuito los circuitos, poner candados,
poner etiquetas y delimitar la zona de trabajo
d. Apertura de los circuitos, poner candados, medir ausencia de tensión eléctrica,
puesta a tierra y delimitar la zona de trabajo

24. El diseño eléctrico de instalaciones se fundamenta en los siguientes 5 principios:

a. Reacción
b. No soltar
c. Percepción
d. Paro cardio respiratorio

25. Mencione al menos 5 reglamentos realizados por la ARESEP y que son parte de la
normativa para el diseño eléctrico.
a. Reacción
b. No soltar
 c. Percepción
d. Paro cardio respiratorio

26. Un plano eléctrico debe contener los siguientes 7 puntos:

a. Reacción
b. No soltar
c. Percepción
d. Paro cardio respiratorio

27. Existen dos sistemas de medición para los calibres de los conductores, uno que se
le denomina americano y el otro europeo. ¿Cuáles son las unidades de medida de
ambos sistemas?
a. Reacción
b. No soltar
c. Percepción
d. Paro cardio respiratorio

28. En los conductores hay 4 tipos de construcciones, ¿cuáles son?

a. Reacción
b. No soltar
c. Percepción
d. Paro cardio respiratorio

29. En una residencia de 175 m2 se deben considerar, la siguiente cantidad de circuitos

ramales para iluminación y tomacorrientess generales:
a. Si son interruptores de 20 A, son 2 circuitos ramales
b. Si son interruptores de 20 A, son 3 circuitos ramales.
c. Si son interruptores de 15 A, son 2 circuitos ramales.
d. Si son interruptores de 15 A, son 3 circuitos ramales.

30. Dependiendo de la gravedad del shock eléctrico, así serán los efectos en el cuerpo
humano, por tal motivo se clasifican en 6 aspectos y el menos dañino es:
a. Reacción
b.
c. No soltar
d. faf

31.
