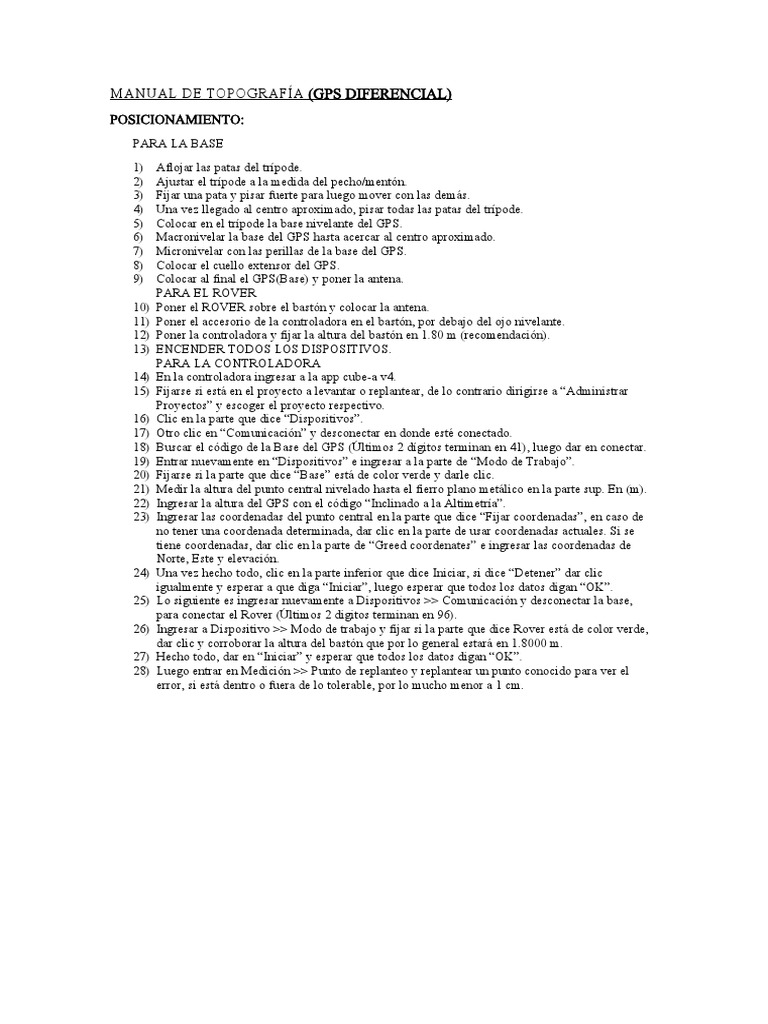

MANUAL DE TOPOGRAFÍA (GPS DIFERENCIAL)

POSICIONAMIENTO:
PARA LA BASE
1) Aflojar las patas del trípode.
2) Ajustar el trípode a la medida del pecho/mentón.
3) Fijar una pata y pisar fuerte para luego mover con las demás.
4) Una vez llegado al centro aproximado, pisar todas las patas del trípode.
5) Colocar en el trípode la base nivelante del GPS.
6) Macronivelar la base del GPS hasta acercar al centro aproximado.
7) Micronivelar con las perillas de la base del GPS.
8) Colocar el cuello extensor del GPS.
9) Colocar al final el GPS(Base) y poner la antena.
PARA EL ROVER
10) Poner el ROVER sobre el bastón y colocar la antena.
11) Poner el accesorio de la controladora en el bastón, por debajo del ojo nivelante.
12) Poner la controladora y fijar la altura del bastón en 1.80 m (recomendación).
13) ENCENDER TODOS LOS DISPOSITIVOS.
PARA LA CONTROLADORA
14) En la controladora ingresar a la app cube-a v4.
15) Fijarse si está en el proyecto a levantar o replantear, de lo contrario dirigirse a “Administrar
Proyectos” y escoger el proyecto respectivo.
16) Clic en la parte que dice “Dispositivos”.
17) Otro clic en “Comunicación” y desconectar en donde esté conectado.
18) Buscar el código de la Base del GPS (Últimos 2 dígitos terminan en 41), luego dar en conectar.
19) Entrar nuevamente en “Dispositivos” e ingresar a la parte de “Modo de Trabajo”.
20) Fijarse si la parte que dice “Base” está de color verde y darle clic.
21) Medir la altura del punto central nivelado hasta el fierro plano metálico en la parte sup. En (m).
22) Ingresar la altura del GPS con el código “Inclinado a la Altimetría”.
23) Ingresar las coordenadas del punto central en la parte que dice “Fijar coordenadas”, en caso de
no tener una coordenada determinada, dar clic en la parte de usar coordenadas actuales. Si se
tiene coordenadas, dar clic en la parte de “Greed coordenates” e ingresar las coordenadas de
Norte, Este y elevación.
24) Una vez hecho todo, clic en la parte inferior que dice Iniciar, si dice “Detener” dar clic
igualmente y esperar a que diga “Iniciar”, luego esperar que todos los datos digan “OK”.
25) Lo siguiente es ingresar nuevamente a Dispositivos >> Comunicación y desconectar la base,
para conectar el Rover (Últimos 2 digitos terminan en 96).
26) Ingresar a Dispositivo >> Modo de trabajo y fijar si la parte que dice Rover está de color verde,
dar clic y corroborar la altura del bastón que por lo general estará en 1.8000 m.
27) Hecho todo, dar en “Iniciar” y esperar que todos los datos digan “OK”.
28) Luego entrar en Medición >> Punto de replanteo y replantear un punto conocido para ver el
error, si está dentro o fuera de lo tolerable, por lo mucho menor a 1 cm.
