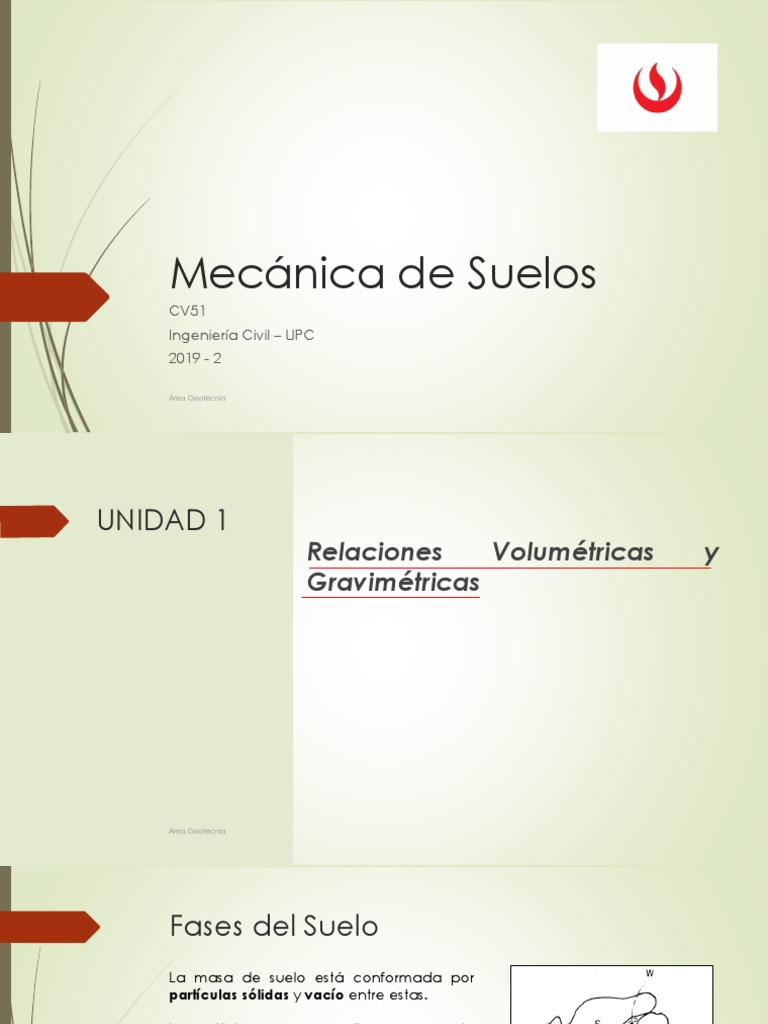

Mecánica de Suelos

CV51
Ingeniería Civil – UPC
2019 - 2

Área Geotecnia
UNIDAD 1
Relaciones Volumétricas y
Gravimétricas

Área Geotecnia
Fases del Suelo
La masa de suelo está conformada por
partículas sólidas y vacío entre estas.

Los sólidos son pequeños granos de

diferentes minerales, mientras que los
vacíos pueden estar ocupados por agua o
aire. En términos de volumen, el volumen
total de la masa de suelo (Vt) está
compuesta por el volumen de sólidos (Vs) y
el volumen de vacíos (Vv).

El volumen de vacíos (Vv) puede estar

conformado por el volumen de agua (Vw)
y el volumen de aire (Va).

Área Geotecnia
Fases del Suelo

Área Geotecnia
 Diagrama de Fases del Suelo
El diagrama de fases del suelo muestra, esquemáticamente, las tres fases
del suelo por separado (aire, agua y sólidos). En el lado izquierdo se
indican los volúmenes de las fases, y en el lado derecho los pesos o masa
de las fases.

Vt: Volumen total

Mt: Masa total
Vv: Volumen de vacíos
Ms: Masa de sólidos
Vs: Volumen de sólidos
Ma: Masa de aire
Va: Volumen de aire
Mw: Masa de agua
Vw: Volumen de agua

Área Geotecnia
 Relación o Índice de Vacíos (e)

La relación de vacíos es la relación entre

el volumen de vacíos y el volumen de
sólidos, en función al diagrama de fases:

Donde:

Vv: Volumen de vacíos

Vs: Volumen de sólidos

0 <e<a

Área Geotecnia
 Relación o Índice de Vacíos (e)

La relación de vacíos es la relación entre

el volumen de vacíos y el volumen de
sólidos, en función al diagrama de fases:

El índice de vacíos se expresa como número natural

Donde:

Vv: Volumen de vacíos

Vs: Volumen de sólidos

En la tabla se aprecia valores de
0 < e < a índice de vacíos máximo y mínimo
típicos de diferentes tipos de suelo
Área Geotecnia
 Porosidad (n)

La porosidad es la relación entre el

volumen de vacíos y el volumen de total,
en función al diagrama de fases:

Donde:

Vv: Volumen de vacíos

Vt: Volumen total

Fuente: An Introduction to Geotechnical Engineering. Holtz, R. and Kovacs, W.

0% Área
<n < 100%
Geotecnia
 Porosidad (n)

La porosidad es la relación entre el

volumen de vacíos y el volumen de total,
en función al diagrama de fases:

Donde:

Vv: Volumen de vacíos

Vt: Volumen total

Fuente: An Introduction to Geotechnical Engineering. Holtz, R. and Kovacs, W.

0% Área
<n < 100%
Geotecnia La porosidad indica qué porcentaje del volumen total es volumen
de vacíos. Este valor se expresa en porcentaje.
 Relación de vacío - porosidad

Donde:

e: Relación de vacíos

n: Porosidad
Área Geotecnia
 Relación de vacío - porosidad
Las siguientes expresiones relacionan el índice de vacíos con la porosidad. Durante
la resolución de ejercicios relacionados a las fases del suelo estas expresiones son
de gran ayuda.

Donde:

e: Relación de vacíos

n: Porosidad
Área Geotecnia
 Grado de Saturación (s)

El grado de saturación es la relación

entre el volumen de agua y el volumen
de vacíos. En función al diagrama de
fases:

Donde:

Vw: Volumen de agua

Vv: Volumen de vacíos

0% < S < 100%

Área Geotecnia
 El grado de saturación indica qué porcentaje del volumen total está ocupado por el agua. De
Grado de Saturación (s)
al manera que, para un suelo sin agua el grado se saturación es 0% y para un suelo donde los
vacíos está ocupados completamente por el agua el grado de saturación es 100%. Valores
intermedios de grado de saturación indican que los vacíos están ocupados por agua y aire.

El grado de saturación es la relación

entre el volumen de agua y el volumen
de vacíos. En función al diagrama de
fases:

Donde:

Vw: Volumen de agua

Vv: Volumen de vacíos

0% < S < 100%

Área Geotecnia
 Grado de Saturación (s)

El grado de saturación es la relación

entre el volumen de agua y el volumen
de vacíos. En función al diagrama de
fases:

Donde:

V : Volumen de agua
w indica la denominación que se le
La tabla
asigna al suelo en función al grado de
Vv: Volumen
saturación. de para
Es así que, vacíos
un suelo con un
grado de saturación entre 26-50% se le
0% < Shúmedo
denomina < 100% y entre 51-75%, muy
Área Geotecnia
húmedo.
 Contenido de humedad (w)

El contenido de agua es la relación

entre la masa del agua y la masa de los
sólidos. En función al diagrama de fases:

Donde:

Mw: Masa del agua

Ms: Masa de los sólidos

w = 0% (suelo seco)

w = puede ser bastante mayor a 100% Fuente: An Introduction to Geotechnical Engineering. Holtz, R. and Kovacs, W.

Área Geotecnia
 El contenido de humedad es una relación GRAVIMÉTRICA ya que las dimensiones
Contenido de humedad (w)
involucradas están relacionadas con el peso o masa de las fases del suelo.
El contenido de humedad se expresa en PROCENTAJE. Para el estado seco del suelo su
valor es de 0% y puede al alcanzar valores mayores al 100%.

El contenido de agua es la relación

entre la masa del agua y la masa de los
sólidos. En función al diagrama de fases:

Donde:

Mw: Masa del agua

Ms: Masa de los sólidos

w = 0% (suelo seco)

w = puede ser bastante mayor a 100% Fuente: An Introduction to Geotechnical Engineering. Holtz, R. and Kovacs, W.

Área Geotecnia
 Densidad (ρ) o Peso Específico (γ

La densidad del suelo es la relación

entre la masa total (Mt) y el volumen
total (Vt). La masa total es la sumatoria
de la masa de los sólidos y la masa del
agua. En función al diagrama de fases:

Donde:

Ms: Masa de los sólidos

Mw: Masa del agua

Fuente: An Introduction to Geotechnical Engineering. Holtz, R. and Kovacs, W.

Área Geotecnia
 Densidad (ρ) o Peso Específico (γ
Al utilizar la masa del suelo y agua (gr, kg, Ton, etc.) la relación se denomina densidad.
Por otro lado, cuando se utiliza el peso del suelo y agua (kN, etc.) la relación se
denomina peso específico.

La densidad del suelo es la relación

entre la masa total (Mt) y el volumen
total (Vt). La masa total es la sumatoria
de la masa de los sólidos y la masa del
agua. En función al diagrama de fases:

Donde:

Ms: Masa de los sólidos

Mw: Masa del agua

Fuente: An Introduction to Geotechnical Engineering. Holtz, R. and Kovacs, W.

Área Geotecnia
 Densidades (rd ,rsat ,r’) o
Pesos Específicos (γd , γsat , γ ’)
Densidad seca (rd), densidad saturada
(rsat) y densidad sumergida (r’):

Fuente: An Introduction to Geotechnical Engineering. Holtz, R. and Kovacs, W.

Área Geotecnia
 Densidades (rd ,rsat ,r’) o
Pesos Específicos (γd , γsat , γ ’)
Cuando el suelo se encuentra en estado seco, no hay
Densidad
presencia secaPor
de agua. (rlo
d),tanto,
densidad saturada
la masa del agua es
cero.(rEs
sat)así
y densidad
que parasumergida
obtener la (r’):
densidad seca se
divide la masa de los sólidos y el volumen total.
0
+ Mw

Fuente: An Introduction to Geotechnical Engineering. Holtz, R. and Kovacs, W.

Área Geotecnia
 Densidades (rd ,rsat ,r’) o
Pesos Específicos (γd , γsat , γ ’)
Cuando el suelo se encuentra en estado saturado, el
aguaDensidad
ocupa por seca (rd), densidad
completo los vacíos saturada
del suelo. Esta
agua(rposee
sat) y densidad sumergida
una masa (M w), la cual(r’):
es utilizada para el
cálculo de la densidad saturada.

Fuente: An Introduction to Geotechnical Engineering. Holtz, R. and Kovacs, W.

Área Geotecnia
 Densidades (rd ,rsat ,r’) o
Pesos Específicos (γd , γsat , γ ’)
Densidad seca (rd), densidad saturada
La (r
densidad sumergida se obtiene restando la
sat) y densidad sumergida (r’):
densidad saturada menos la densidad del agua.

En este caso la densidad en estado seco de una muestra de

suelo puede ser obtenida a partir del valor del contenido de Fuente: An Introduction to Geotechnical Engineering. Holtz, R. and Kovacs, W.
humedad y la densidad del mismo suelo.

Área Geotecnia
 Peso específico de los sólidos (γ –
Gravedad específica de los sólidos (Gs)
El peso específico de los sólidos o densidad de los sólidos es la correspondiente a la parte
sólida del suelos (los granos del suelo). Por otro lado al gravedad especifica de los sólidos
(Gs) es la comparación entre el peso específicos de los sólidos y el peso específicos del
agua, resultando en un valor adimensional.

Paraefectosdecálculossesueleasumirqueladensidad del agua es1.0gr/cm 3 (sin

tomarencuentaloscambiosdetemperatura).

Área Geotecnia
Densidad o Compacidad relativa (Dr %)

Área Geotecnia
Densidad o Compacidad relativa (Dr %)

Área Geotecnia
Densidad o Compacidad relativa (Dr %)

Área Geotecnia
Densidad o Compacidad relativa (Dr %)

Área Geotecnia
Área Geotecnia
 Ejemplo Práctico 1
Este primer ejemplo práctico presenta un ejercicio típico de relaciones volumétricas y
gravimétricas utilizando un diagrama de fases del suelo. En el link indicado abajo se puede
apreciar la explicación de la solución de este ejemplo.
Conociendo:

ρ = 1.76 gr/cm 3 (densidad total) w = 10% (contenido de humedad)

Gs = 2.70 (gravedad específica de los sólidos)

Obtener:
- ρd (densidad seca) Aire
- e (relación de vacíos) Agua
- n (porosidad) 1.000 Sólido
- S (grado de saturación)
- ρsat (densidad saturada)
- ρ’ (densidad sumergida) https://youtu.be/V4gGtP0JEJo
Área Geotecnia
 Ejemplo Práctico 2
Conociendo los siguientes datos, obtener porosidad, grado de saturación,
densidad total, densidad seca, densidad saturada y densidad sumergida.

Solucionar asumiendo:
e: 0.85
1) Vs =1.00 w: 12.9 %
2) Luego asumiendo VT = 1.00 y la Gs: 2.68
casilla de Vs vacía.

Aire
Agua
1.000 Sólido

n
S %
g gr/cm3
g gr/cm3
Área Geotecnia g gr/cm3
g' gr/cm3
UNIDAD 1
Ensayos de laboratorio:

- Contenido de humedad
- Gravedad especifica de los
sólidos.
- Peso unitario

Área Geotecnia
Ensayo para obtener el Contenido de
Humedad (w)
 La norma que presenta las directrices de ensayo de laboratorio para
obtener el contenido de humedad es:
 ASTM D-4220
 NTP 339.127
 En el siguiente link se aprecia un video del procedimiento y cálculos
correspondientes al ensayo.
https://www.youtube.com/watch?v=A_CmSyx-Zdo

Área Geotecnia
Ensayo para obtener la Gravedad
Específica de los Sólidos (Gs)
 La norma que presenta las directrices de ensayo de laboratorio para
obtener el contenido de humedad es:
 ASTM D-854
 MTC E 113-2000
 En los siguientes links se aprecian videos del procedimiento y cálculos
correspondientes al ensayo.
https://www.youtube.com/watch?v=5ZSRlyUVBr8
https://www.youtube.com/watch?v=mOQ9rLboAho

Área Geotecnia
Ensayo para obtener el Peso Unitario
de una muestra de suelo
 El siguiente link se aprecia un video del procedimiento y cálculos
correspondientes al ensayo.
https://www.youtube.com/watch?v=NjunLnXoOD8

Ver a partir de minuto 16:00

Área Geotecnia
