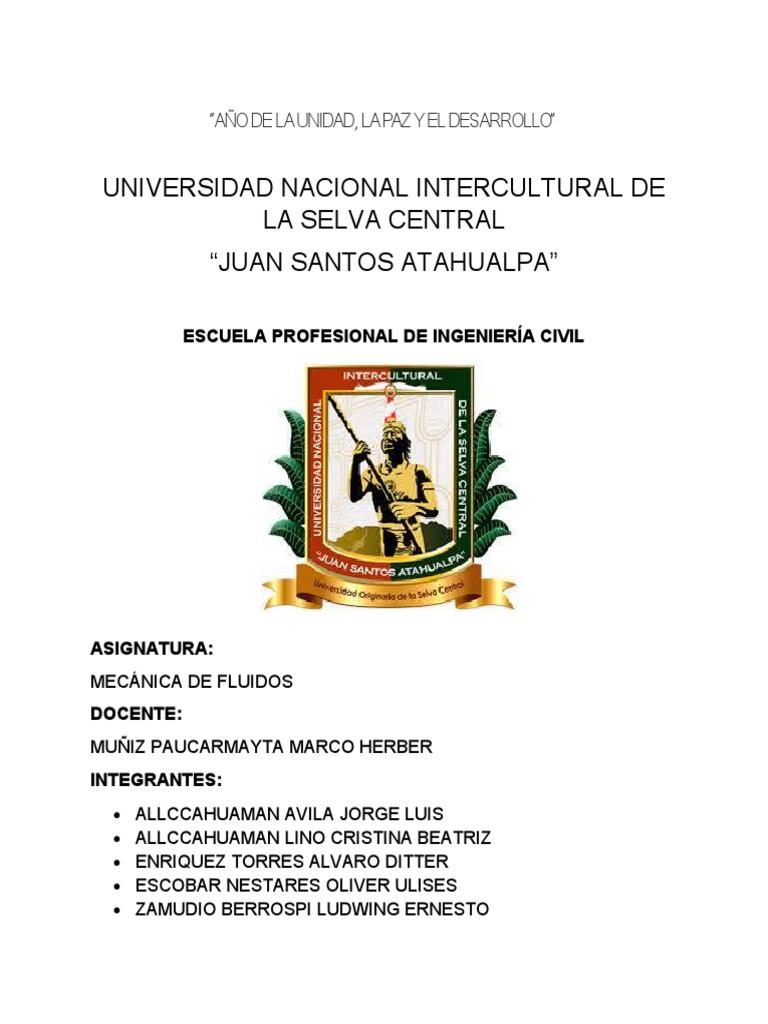

“AÑO DE LA UNIDAD, LA PAZ Y EL DESARROLLO”

UNIVERSIDAD NACIONAL INTERCULTURAL DE

LA SELVA CENTRAL
“JUAN SANTOS ATAHUALPA”

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

ASIGNATURA:
MECÁNICA DE FLUIDOS
DOCENTE:
MUÑIZ PAUCARMAYTA MARCO HERBER
INTEGRANTES:
 ALLCCAHUAMAN AVILA JORGE LUIS
 ALLCCAHUAMAN LINO CRISTINA BEATRIZ
 ENRIQUEZ TORRES ALVARO DITTER
 ESCOBAR NESTARES OLIVER ULISES
 ZAMUDIO BERROSPI LUDWING ERNESTO
Trabajo domiciliario
Investigar sobre:
 Prefijos del S.I. (Mega, Giga, etc.)
 Grado de aceites de lubricantes: SAE
 Fluido no newtoniano SFT de la empresa
MORATEX
 Variación de E con la temperatura para líquidos
 Variación de la presión con la altitud (grafico en
xls)
 Instrumentos para la medición de la presión
  Prefijos del S.I. (Mega, Giga, etc.)
EL sistema internacional unidades (S.I.), se creó con el objetivo de garantizar la
uniformidad y equivalencias en las mediciones para facilitar las actividades
tecnológicas, industriales y comerciales. Así mismo para nombrar los múltiplos y
submúltiplos de cualquier unidad tal que nos permiten trabajar con cantidades muy
grandes como pequeñas de una manera más fácil.

Prefijos Símbolo Factor Equivalente decimal

Yotta Y 1*10^24 1,000,000,000,000,000,000,000,000
1,000,000,000,000,000,000,00
Zeta Z 1*10^21
0
1,000,000,000,000,000,00
exa E 1*10^18
0
1,000,000,000,000,0
peta P 1*10^15
00
1,000,000,000,0
tera T 1*10^12
00
1,000,000,0
giga G 1*10^9
00
1,000,
mega M 1*10^6
000
1,
kilo k 1*10^3
000
hecto h 1*10^2
100
deca da 1*10^1
10
Sin prefijo 1
1
deci d 1*10^-1 0.1
centi c 1*10^-2 0.01
mili m 1*10^-3 0.001
micro µ 1*10^-6 0.000001
nano n 1*10^-9 0.000000001
pico p 1*10^-12 0.000000000001
femto f 1*10^-15 0.000000000000001
atto a 1*10^-18 0.000000000000000001
zepto z 1*10^-21 0.000000000000000000001
yocto y 1* 10^-24 0.000000000000000000000001
  Grado de aceites de lubricantes: SAE
Un aceite delgado es menos resistente a fluir. Por eso su viscosidad es baja. Un aceite
grueso es más resistente a fluir y por eso tiene una viscosidad más alta. Las
viscosidades de los aceites normalmente son medidas y especificadas en centistoke
(cSt) a 40°C o 100°C. Frecuentemente se habla de esta viscosidad como viscosidad
dinámica o viscosidad cinemática. Esto es la viscosidad absoluta dividido por la
densidad del aceite. En la práctica es determinada midiendo el tiempo necesario para
que pase una cantidad específica de aceite por un tubo capilar por gravedad a 40°C y/o
100°C. Por esta misma definición podemos ver que el aceite más viscoso ofrece más
resistencia y consume más energía para moverse y permitir el movimiento de las
piezas del motor, reductor, transmisión, sistema hidráulico o cualquier otro sistema que
tenemos.
La viscosidad a 100°C para una SAE 40 es entre 12.5 cSt y 16.29 cSt.

Viscosidad en altas temperatura (°C)

GRADO DE
VISCOSIDAD SAE Cinemática (cSt) a Cinemática (cSt) a
100°C min. 100°C max.

0W-40 12.5 16.29

5W-40 12.5 16.29

10W-40 12.5 16.29

15W-40 12.5 16.29

20W-40 12.5 16.29

25W-40 12.5 16.29

40 12.5 16.29
  Fluido no newtoniano SFT de la empresa
MORATEX

fluido no newtoniano es aquel fluido que varía su viscosidad ya sea por la temperatura
o cambio de tensión portante, esto lo pudimos ver en el video de clase, que al ejercer
una fuerza encima del fluido no newtoniano, se volvía más duro y resistible, la cual
permitía que las personas puedan pasar por sobre este líquido (caminar, correr, bailar
saltar, jugar, etc.) , pero si ejercíamos la misma fuerza constante en un determinado
tiempo, el fluido no newtoniano se deforma la cual se hace flexible, suave y pierde su
dureza, y es por ello que podíamos ver que algunas personas se hundía.

La compañía MORATEX viendo que la tela KEVLAR no era resistente a objetos punzós
cortantes, ya que presentan micro separaciones entre sus tejidos, realizaron pruebas
en dichas telas balísticas usando el fluido no newtoniano (Liquid Armor).
En el presente video podemos visualizar como se empleó el Liquid Armor y las pruebas
que se realizaron.
“en dicho video visualizamos que en una prisión dan a conocer que los guardias de
seguridad están dispuestos a sufrir ataques por los prisioneros, la cual crean sus
propias armas ya sea de fierros, reglas u objetos punzós cortantes.
Ante ese problema, hicieron pruebas utilizando el KEVLAR con el LIQUID ARMOR la
cual les dieron grandes resultados, que es resistible a fuertes puñaladas e incluso a
una fecha de aluminio”
https://www.youtube.com/watch?v=rYIWfn2Jz2g
  Variación de la viscosidad respecto a la
temperatura para líquidos

Uno de los fluidos más comunes para poder darnos cuenta de la variación de la
viscosidad con la temperatura es el aceite de motor, ya que nos damos cuenta de que
si intentamos verter este aceite en frio va ha ser muy dificultoso ya que es muy viscoso,
al contrario, notaremos que si vertemos el aceite cuando está caliente se nos facilitará
ya que su viscosidad bajará con el aumento de la temperatura, este efecto ocurrirá en
la mayoría de los fluidos, aunque a veces con menor notoriedad.
A continuación, veremos un gráfico en el cual nos mostrara la variación de la
viscosidad de algunos fluidos conocidos con respecto al cambio de temperatura
NOTA: En le grafico se muestra la variacion de la viscosidad de algunos fluidos
conosidos, con respecto al cambio de temperatura. Tomado de Mecánica de fluidos
(p.494) por Mott. R. Ed. Pearson Educación. 7° Edición

Según (MOTT, R. 2015, p.25) Un fluido con un alto índice de viscosidad exhibe un
pequeño cambio en su viscosidad con la temperatura. Un fluido con un bajo índice de
viscosidad exhibe un gran cambio en su viscosidad con la temperatura.
De esto podemos concluir que el cambio de viscosidad de un fluido con un alto índice
de viscosidad será menos notorio al de un fluido con bajo índice de viscosidad en el
caso que tengamos una variación de la temperatura

 Variación de la presión con la altitud (grafico)

La presión atmosférica disminuye con la altura y, tal como muestra el gráfico que se

realizara en el programa de MATHCAD, disminuye más rápidamente en los primeros
kilómetros contados a partir del nivel 0 sobre el mar. Cuanto más ascendemos, menos
aire queda encima; y el peso de la columna de aire es menor. En conclusión, nos
podemos dar cuenta que en el punto más alto soporta menos presión que uno bajo.
En este caso podemos dar a entender que la relación que tiene la Presión con la Altitud
es una función DECRECIENTE en todo su dominio ya que como nos hemos dado
cuenta que a mayor Altitud conseguiremos menor Presión.
  Instrumentos para la medición de la presión
La presión es la forma como se distribuye una fuerza sobre una superficie. Tipos de
presión: Presión absoluta, Presión relativa, Presión diferencial.
Para calcular la presión se necesita hallar la formula:

P = Presión
F = Fuerza
A = Área

Presión en los fluidos: Como sabemos los líquidos también tiene una presión, cuyo
caso usamos la formula, también precisamos que a mayor densidad del líquido o mayor
profundidad/ altura la presión aumenta.

P = Presión
m = Masa
g = Gravedad
h = Altura
v = Volumen

Los instrumentos para medir son:

Manómetro de tubo en U:
Es utilizados para medir las presiones bajas el instrumento mide la diferencia
entre dos fluidos, extremo del tubo en U está conectado a la presión que se va a
medir y el otro extremo se deja abierto a la atmósfera. El tubo contiene un
líquido llamado fluido de medición, el cual no se mezcla con el fluido cuya
presión se va a medir. Los fluidos de medición típicos son agua, mercurio y
aceites ligeros de colores, esta diferencia de presión puede ser calculada como:
 Diferencia de presión

= Densidad del fluido nanómetro

= Densidad del flujo en circula en la tubería. (a quien se ejecuta la medición)

= Gravedad.

= Altura. (Que existe entre los dos tubos).

(Fuente: Dwyer Instruments,Inc)

Manómetro diferencial:
Son dispositivos que constan de dos cámaras separadas por un elemento
sensor que detecta cualquier diferencia de presión entre las dos cámaras
mediante un movimiento mecánico, mide la diferencia de presión entre dos
puntos, y ambientes.
 (Fuente:)

Manómetro tipo pozo:

El dispositivo de una sola columna de lectura directa que ofrezca lecturas
exactas de presión positiva, negativa o diferencial. para la medición de la presión
en los fluidos, determinando la diferencia de la presión entre el fluido y la presión
local. Lo ubicamos dentro de los medidores de presión de columna de líquido.

(Fuente: Dwyer Instruments,Inc)

Manómetro tipo pozo inclinado:

El instrumento está diseñado especialmente para aplicaciones en la ingeniería
de ventilación y climatización. El instrumento de medición permite una clara
visualización de los valores de medida

(Fuente: Dwyer Instruments,Inc)

Barómetros:
El dispositivo empleado para medir la presión atmosférica se llama barómetro.
Se compone de un tubo largo cerrado en un extremo que inicialmente se llena
por completo con mercurio. Después, el extremo abierto se sumerge bajo la
superficie de un recipiente con mercurio y se deja que llegue al equilibrio, se
produce un vacío en la parte superior del tubo que es casi un vacío perfecto, el
cual contiene vapor de mercurio a una presión de sólo 0.17 Pa a 20 °C. Si se
inicia en este punto y se escribe una ecuación similar a la de los manómetros,
resulta: 0 + gmh = patm o bien, patm = gmh
 (Fuente: Russsell Scientific instruments,Ltd.)

Importante: Se debe tener cuidado en su uso debido a la amenaza al medio ambiente

que supone el mercurio. Los rangos aproximados de las escalas incluidas en los
barómetros comerciales son los siguientes: 870-1100 mb 650-825 mmHg 25.5-32.5
inHg
Medidor de presión de tubo Bourdon:
De una manera similar, las presiones más altas se miden con un manómetro
Recuerde que la temperatura del fluido de medición puede afectar su peso
específico y, por lo tanto, la exactitud de estos factores. Vea en el apéndice K
otros factores de conversión para la presión.
 (Fuente:Mott R.-Unterner J. Mecanica de flujos )

Bibliografia.

 MOTT, R.; UNTENER, J. (2015) Mecánica de fluidos. Ed. Pearson Educación. 7°

Edición
 CHEREQUE W. (1997). Mecánica de fluidos 1.
 STREETER, V
