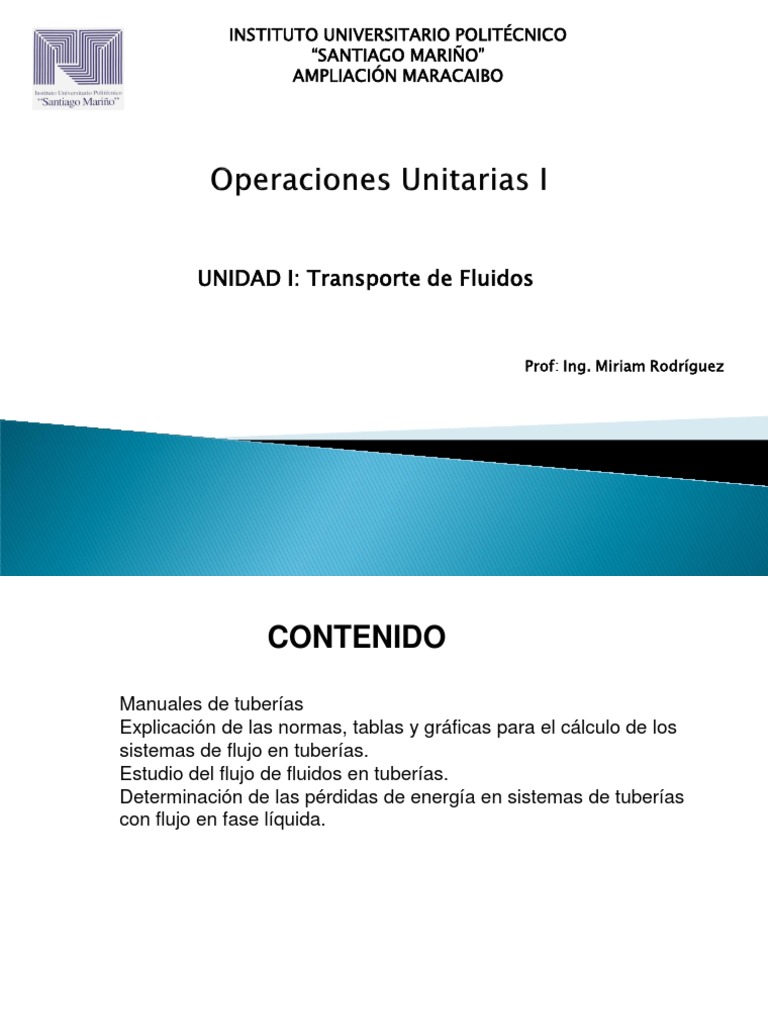

INSTITUTO UNIVERSITARIO POLITÉCNICO

“SANTIAGO MARIÑO”
AMPLIACIÓN MARACAIBO

UNIDAD I: Transporte de Fluidos

Prof: Ing. Miriam Rodríguez

 CONTENIDO

Manuales de tuberías
Explicación de las normas, tablas y gráficas para el cálculo de los
sistemas de flujo en tuberías.
Estudio del flujo de fluidos en tuberías.
Determinación de las pérdidas de energía en sistemas de tuberías
con flujo en fase líquida.
Diseño de Tuberías
Criterios de diseño:
1.-Presión de diseño
Máxima presión en condiciones estacionarias
2.-Temperatura de diseño.
3.-Esfuerzos admisibles.
Resistencia del material a las deformaciones
4.-Tolerancia por Corrosión.
Espesor adicional
5.-Flotabilidad.
Tuberías Comerciales de más uso en la Industria
Tubería ASTM A-106: estas tuberías se encuentran en tamaños que van desde 1/8
hasta 26pulg de diámetro con schedule hasta 160, la especificación cubre tuberías de
acero al carbono sin costura(sin soldadura) y se utilizan servicios de altas
temperaturas, se pueden encontrar en sus siglas A, B y C y esto indica el esfuerzo
admisible.

Tubería API 5L: estas tuberías se encuentran en tamaños de 1/8 hasta 48pulg de
diámetro, la especificación cubre tuberías soldadas y sin costuras y se utilizan
comúnmente en el transporte de petróleo, agua y gas.
1.- ANSI B-31.3: Tuberías para plantas químicas y refinerías de
petróleo
_ Aplicable a plantas petroquímicas, refinerías e instalaciones petroleras siempre que las
tuberías se encuentren dentro del perímetro de la planta.
_ Aplicable a fluidos líquidos o gases
_ Código recomendable para áreas donde existe una concentración de equipos y personal
_ La ecuación de diseño está dada por:

tm=t+C Tolerancia por corrosión

tn=tm+ X Tolerancia por fabricación
Donde:
P =presión de diseño, lb/pulg
S= esfuerzo permisible a la temperatura de diseño
Y=Coeficiente del material
E=Factor de calidad de la Soldadura
tm= espesor mínimo de pared
tn= espesor nominal para determinar el schedule
X= tolerancia por la fabricación
C=Tolerancia por corrosión(pulg), depende de la tasa de corrosión
D= diámetro exterior de la tubería(pulg)
2.- ANSI B-31.4: Sistemas de tuberías para el transporte de líquidos provenientes del
petróleo
_ Aplicable a tuberías que transportan líquidos fuera del perímetro de la planta y/o
instalaciones.
_ La ecuación de diseño está dada por:
F= factor de diseño= 0.72
tn = t + C , Tolerancia por corrosión
3.- ANSI B-31.8: Sistemas de tuberías de transmisión y distribución de gas.
_ Aplicable a tuberías que transportan gases fuera del perímetro de las plantas y/o
instalaciones.
_ Se establecen criterios más exigentes.
_ La ecuación de diseño está dada por:
tn = t + C , Tolerancia por corrosión
Donde:
P =presión de diseño, lb/pulg
Sy= esfuerzo permisible (Psi)
Y=Coeficiente del material
E=Factor de calidad de la Soldadura
F= factor de diseño
Ft= factor térmico
tn= espesor nominal para determinar el schedule
X= tolerancia por la fabricación
C=Tolerancia por corrosión(pulg), depende de la tasa de corrosión
D= diámetro exterior de la tubería(pulg)
 Explicación de las normas, tablas y gráficas para el cálculo de los
sistemas de flujo en tuberías.

Propiedades de los Fluidos

Densidad (ρ): Se define como la masa por unidad de Volumen:
ρ = m/V
Unidades Sistema Internacional: Kg/m³
Unidades Sistema Técnico USA: Slug/pie³ o lb.s²/pie

Peso específico (Υ): Es el peso por unidad de volumen.

Υ = w/V
Υ = mg/V = (m/V)g = ρg
Υ = ρg
Unidades Sistema Internacional: N/m³ o kN/m³
Unidades Sistema Técnico USA: Lb/pie³
Propiedades de los Fluidos (cont.)
Gravedad específica (sg): es el cociente entre la densidad de una
sustancia y la densidad del agua a 4°C. También se define como el
cociente entre el peso específico de una sustancia y el peso
específico del agua a 4°C.
sg = ρs / ρa = Υ s / Υ a

Viscosidad dinámica ( o µ) : expresa la facilidad de un fluido

desplazarse cuando se le aplica un esfuerzo.
η= τ(∆v/∆y)
τ : esfuerzo cortante
∆v/∆y: gradiente de velocidad
Unidades Sistema Internacional: N.s/m² = kg/m.s
Unidades Sistema Técnico USA: lb.s/pie² = slug/pie.s
 Propiedades de los Fluidos (cont.)
Viscosidad Cinemática (): se define como la razón entre la
viscosidad dinámica y la densidad de un fluido.
= / o = µ /
Unidades Sistema Internacional: m²/s
Unidades Sistema Técnico USA: pie²/s

Flujo volumétrico(Q): es el volumen de fluido que circula en una

sección por unidad de tiempo. Por analogía, el flujo en peso, es el
peso de fluido que circula en la unidad de tiempo y, flujo de masa, es
la masa que circula por unidad de tiempo.
Unidades Flujo
Q = V/t Volumétrico
Si V = A.L (Q)
Q= A.(L/t) = A.v Sistema m3/s
Donde: A: área transversal; V: Volumen y Internacional

v: velocidad Sistema pie3 /s.

Técnico USA
Tablas y gráficos. Propiedades de los fluidos
Propiedades del agua

T = 25 °C
Υ = 9,78 kN/m³
ρ = 997 kg/m³
-4
η = 8,91 .10 Pa.s
-7
ν = 8,94 . 10 m²/s
Tablas y gráficos. Propiedades de los fluidos
Propiedades de fluidos comunes a 25 °C

Propiedades del
Benceno a 25 °C

sg= 0,876
Υ = 8,59 kN/m³
-4
ρ = 876 kg/m³
-7
η = 6,03 .10 Pa.s
-4
ν = 6,89 . 10 m²/s
Tablas y gráficos. Propiedades de los fluidos
Viscosidad dinámica de varios fluidos a diferentes temperaturas

a. Viscosidad dinámica
del Benceno
-4
a 65 °C
η = 3,6 .10 Pa.s

-1
b. Viscosidad dinámica de
la Glicerina a 45 °C
η = 2,0 .10 Pa.s
 Tablas y gráficos. Propiedades de los fluidos
Tamaños Nominales de tuberías de acero (equivalencias ISO)
Tamaño Tamaño Tamaño Tamaño Tamaño Tamaño
estándar Métrico estándar Métrico estándar Métrico
(plg)
(mm) (plg) (plg)

1/8 6 3 80 22 550
1/4 8 4 100 24 600
3/8 10 6 150 26 650
1/2 15 8 200 28 700
3/4 20 10 250 30 750
1 25 12 300 32 800
1¼ 32 14 350 36 900
1½ 40 16 400 40 1000
2 50 18 450 42 1100
2½ 65 20 500 48 1200
Tablas y gráficos. Propiedades de los fluidos
Tuberías de acero Sistema IPS (Iron Pipe Sizes)

- Los tamaños de tubería se designan por medio de su tamaño

nominal y el número de cédula.
- Los números de cédula se relacionan con la presión permisible
y el esfuerzo permisible

- El rango del número de cédula varía del 10 al 160

- Valores mas altos del número de cédula indican mayor espesor

de pared.

- La serie mas completa de tuberías disponibles son las cédulas

40 y 80.
 Tablas y gráficos. Propiedades de los fluidos
Tuberías de acero: Sistema IPS (Iron Pipe Sizes)
Dimensión de Tuberías de acero cédula 40

Tubería de 2½ Cd 40

De = 2,875 plg
(73 mm)

Espesor = 0,203 plg

-3 (5,16 mm)

Di = 2,469 plg
(62,7 mm)

Área transversal o
Flujo de área
= 0,03326 pies²
-3
= 3,090 . 10 m²
Tablas y gráficos. Propiedades de los fluidos
Tubos de cobre:
- Tipos: K,L, M, DWV, ACR, OXY/MED
- Selección: presión, condiciones ambientales y propiedades fluido:
Tipo K: servicios con agua, combustibles, gas natural y aire
comprimido
Tipo L: similar al tipo K, con un espesor de pared menor
Tipo M: similar a los tipos K y L , con espesor de pared menor
Servicios hidráulicos, de calor a presiones moderadas
Tipo DWV: para drenajes, desechos y ventilación en sistemas de
plomería
Tipo ACR: aires acondicionados, refrigeración, gas natural, gas
licuado y aire comprimido
Tipo OXI/MED: se emplea para la distribución de oxígeno o gases
medicinales, aire comprimido en la medicina y
aplicaciones de vacío.
Tablas y gráficos. Propiedades de los fluidos
Tubos de cobre Tipo K

Tubería de ½ cobre
Tipo K

De = 0,625 plg
(15,88 mm)

Espesor = 0,049 plg

(1,245
-3 mm)

Di = 0,527 plg -4
-3
(13,39 mm)
-4

Área transversal o
Flujo de área
-3
= 1,515 .10 -4 pies²
= 1,407 . 10 m²
 Estudio del flujo de fluidos en tuberías.
Principio de Conservación de la energía.
Fluidos no viscosos

Formas de energía presente:

Fluido V • Energía Potencial: mgz

• Energía Cinética: mV²/2

z
w= mg
• Energía de flujo o presión: F.∆L
p.A.∆L = p (A.∆L ) = pV = p(m/ ρ) = p/Υ
Línea de referencia
A
ET = E1 + E2 + E3 = mgz + mv²/2 + mgp/Υ
F = pA
ET = mg(z + v²/2g + p/Υ)
∆L
 Entre dos secciones de un flujo de fluido, donde no se agrega
ni pierde energía: ET1 = ET2
Ecuación de Bernoulli
Aplicando la ecuación de la energía
v22 /2g Entre los puntos 1 y 2:
v12 /2g

ET1 = mg(Z1 + V1²/2g + P1 /Υ)

ET2 = mg(Z2 + V2²/2g + P2 /Υ)

ET1 = ET2
P2/Υ
mg(Z1 + V1²/2g +) = mg(Z2 + V2²/2g + P2 /Υ)
P1 /Υ
2 Z1 + V1²/2g + P1 /Υ = Z2 + V2²/2g + P2 /Υ

Z2
11 L
Z1
 Interpretación Ecuación de Bernoulli
v²/2g: es la altura de velocidad
p/Υ: es la altura de presión
z: es la altura de elevación
Unidades S.I.: m
Unidades S.T.USA: pie v12 /2g
v22 /2g

Cuando el fluido se desplaza entre 1 y 2,

cada término puede cambiar su valor.
Si el fluido no gana ni pierde energía, la
altura total permanece constante.
Con la ecuación de Bernoulli se P2/Υ
determinan los valores de altura de
P1 /Υ
presión, de elevación y de velocidad, 2
conforme el fluido circula a través del
sistema. Z2
11 L
Z1

Línea de referencia
 Restricciones a la aplicación de la
Ecuación de Bernoulli

Es válido solo para fluidos incompresibles

No puede haber dispositivo mecánico que agregue o retire

energía del sistema entre las dos secciones de interés

No puede haber pérdida de energía debido a la fricción

No puede haber transferencia de calor hacia el fluido o fuera

de este.
 Procedimiento aplicación
Ecuación de Bernoulli

 Seleccionar dos secciones del sistema para escribir la ecuación de Bernoulli.

Una que concentre varios datos conocidos. En la otra, por lo general, algo
habrá que calcularse.
 Escribir la ecuación de Bernoulli para las dos secciones.
 La ecuación se debe escribir en la dirección del flujo.
 Denominar los subíndices de los términos de la altura de presión, de elevación
y de velocidad en la ecuación de Bernoulli.
 Simplificar la ecuación.
 Si es posible, con la cancelación de los términos que valgan cero o de los que
aparezcan como iguales en ambos lados de la ecuación.
 Despejar de la ecuación el termino que se busca.
 Sustituir cantidades conocidas y calcular el resultado
Fluidos viscosos
Ecuación general de la Energía
𝑃1 𝜗12 𝑃2 𝜗22
+ 𝑍1 + − ℎ𝐿 + ℎ𝐴 − ℎ𝑅 = + 𝑍2 + El motor
𝛾 2𝑔 𝛾 2𝑔
Pérdidas en tuberías y accesorios por
Donde: extraída
Energía que se agrega al fluido con un dispositivo mecánico, como una bomba
Energía
Energía que se remueve del fluido por medio de un dispositivo mecánico, como
un motor de fluido.
Pérdidas de energía del sistema debido a la fricción en las tuberías, o pérdidas
Energía agregada
menores por por la bomba
válvulas y otros accesorios.
 Determinación de las pérdidas de energía en
sistemas de tuberías con flujo en fase líquida.
Pérdidas de energía debidas a la fricción en tuberías
Tuberías:
Flujo Laminar (NR < 2000)

Número de Reynolds
NR = vDρ/η = vD/ν
- Ecuación de Darcy - Weisbach
Ecuación de Hangen – Poiseuille
hL = 32ηLv / ΥD²
Donde:
L: longitud de la corriente de flujo
v: velocidad promedio del fluido
D: Diámetro interior de la tubería
η: viscosidad dinámica
Υ: Peso específico del fluido
hL = f (L/D) ( v²/2g)
Donde:
hL: pérdida de energía debido a la
fricción
L: longitud de la tubería (m o pies)
v: velocidad promedio del fluido
D: Diámetro interior de la
tubería (m o pies)
f: Factor de fricción (adimensional)
Para Flujo Laminar (NR<2000)
f = 64/NR
 Tuberías: (Cont.)
Flujo Turbulento (NR > 4000)
Número de Reynolds
NR = vDρ/η = vD/ν
- Ecuación de Darcy - Weisbach - Factor de fricción para flujo turbulento
hL = f (L/D)(v²/2g) a. Ecuación de P.K. Swamee y A. K. Jain
Donde: 2
f = 0,25 /[log((1/(3.7(D/ ε))) + (5.74/(NR )0.9 ]
hL: pérdida de energía debido a la
fricción ε : Rugosidad Absoluta (m o pie)
L: longitud de la tubería (m o pies) D: Diámetro interno de la tubería
v: velocidad promedio del fluido
D: Diámetro interior de la b. Diagrama de Moody
tubería (m o pies)
f: Factor de fricción (adimensional) Con los valores de D/ ε y NR y
mediante el diagrama de Moody se
determina f.
 Flujo Turbulento (NR > 4000)
- Determinación del factor de fricción

Ecuación de P.K. Suamee y A.K. Jain

f : factor de fricción
D: Diámetro de la tubería
Ԑ : Rugosidad específica
N: Número d Reynolds

Diagrama de Moody
 Flujo Turbulento (NR > 4000)

c. Correlación de Moody y Churchill

Zona de Transición y turbulencia del diagrama de

Moody (5% de desviación respecto a la correlación de
C.F Colobrook).
 Flujo Turbulento (NR > 4000)

Rugosidad promedio en paredes de tuberías (Ԑ)

Material Rugosidad (ϵ) m Rugosidad (ϵ) pie
Vidrio Liso Liso
Plástico 3 ∗ 10−7 1∗ 10−6
Tubo extruido: cobre, 1,5 ∗ 10−6 5,0 ∗ 10−6
laton y acero
Acero comercial o 4,6 ∗ 10−5 1,5 ∗ 10−4
soldado
Hierro galvanizado 1,5 ∗ 10−4 5,0 ∗ 10−4
Hierro ductil, recubierto 1,2 ∗ 10−4 4,0 ∗ 10−4
Hierro ductil, no 2,4 ∗ 10−4 8,0 ∗ 10−4
recubierto
Concreto, bien fabricado 1,2 ∗ 10−4 4,0 ∗ 10−4
Acero remachado 1,8 ∗ 10−3 6,0 ∗ 10−3

Tabla N° 3. Rugosidad promedio en pared de tuberías

 Flujo Turbulento (NR > 4000)
Diagrama de Moody

Si NR = 8 .10 ⁴
D/ε = 1000
f = 0,023

0,023

b. Diagrama de Moody
Con los valores de D/e y
NR y mediante el
diagrama de Moody se
determina f.
e: Rugosidad (m o pie)
 Pérdidas debidas a la fricción en Tuberías No circulares
La ecuación de Darcy puede ser utilizada para secciones transversales
no circulares si la geometría del conducto está representada por el radio
hidráulico en lugar del diámetro de la tubería. El radio hidráulico se define
como el cociente del área transversal al flujo y el perímetro mojado de la
sección. El perímetro mojado se define como la suma de la longitud de
los límites de la sección que está en contacto con el fluido. Las
ecuaciones de área y perímetro mojado va a depender de la geometría
del conducto:

Para una tubería cuadrada
