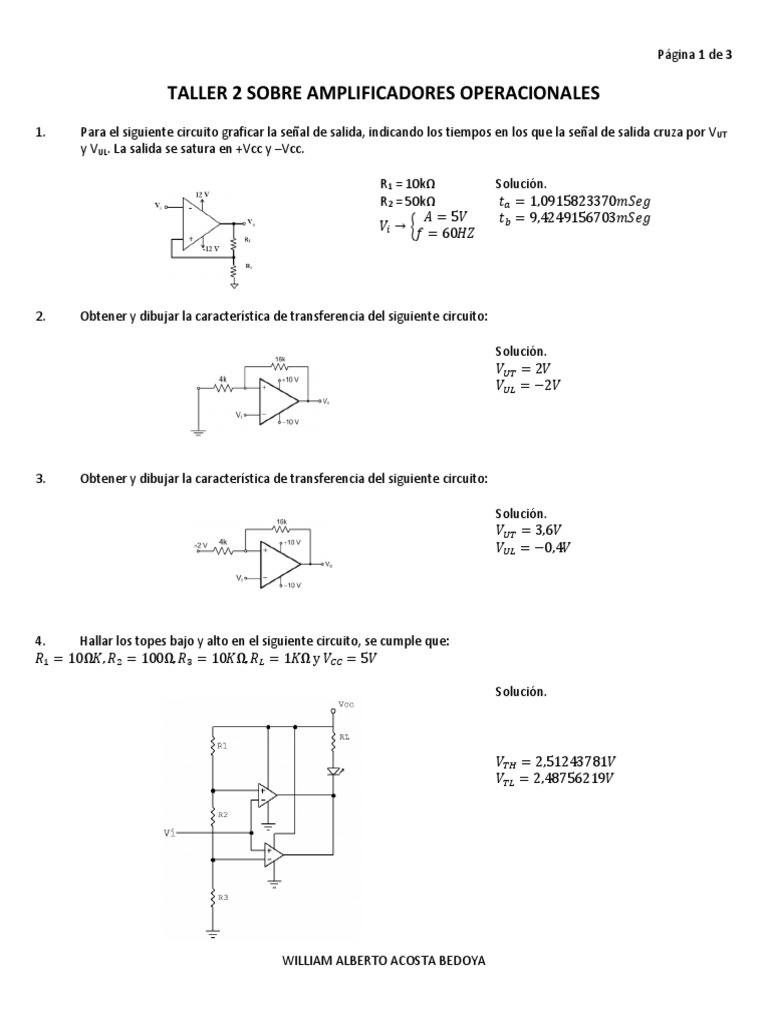

TALLER 2 SOBRE AMPLIFICADORES OPERACIONALES

1. Para el siguiente circuito graficar la señal de salida, indicando los tiempos en los que la señal de salida cruza por VUT
y VUL. La salida se satura en +Vcc y –Vcc.

R1 = 10kΩ Solución.
R2 = 50kΩ 𝑡𝑎 = 1,0915823370𝑚𝑆𝑒𝑔
𝐴 = 5𝑉 𝑡𝑏 = 9,4249156703𝑚𝑆𝑒𝑔
𝑉𝑖 → {
𝑓 = 60𝐻𝑍

2. Obtener y dibujar la característica de transferencia del siguiente circuito:

Solución.
𝑉𝑈𝑇 = 2𝑉
𝑉𝑈𝐿 = −2𝑉

3. Obtener y dibujar la característica de transferencia del siguiente circuito:

Solución.
𝑉𝑈𝑇 = 3,6𝑉
𝑉𝑈𝐿 = −0,4𝑉

4. Hallar los topes bajo y alto en el siguiente circuito, se cumple que:

𝑅1 = 10Ω𝐾, 𝑅2 = 100Ω, 𝑅3 = 10𝐾Ω, 𝑅𝐿 = 1𝐾Ω y 𝑉𝐶𝐶 = 5𝑉

Solución.

𝑉𝑇𝐻 = 2,51243781𝑉
𝑉𝑇𝐿 = 2,48756219𝑉

WILLIAM ALBERTO ACOSTA BEDOYA

 Página 2 de 3

5. El circuito de la figura es un integrador inversor con AO ideal, con 𝑅 = 5𝐾Ω, 𝐶 = 1µ𝐹 𝑦 𝑉𝐶𝐶 = ∓15𝑉. Hallar:
a) Deducir la expresión de la tensión de salida Vo en función de Vi.
b) Dibujar la tensión de salida si a la entrada se aplica una señal como la de la figura de la derecha. Suponga a C
inicialmente descargado (Qi = 0 en ti = 0).

Solución.

6. Demostrar el voltaje de salida en función del tiempo 𝑣𝑜 (𝑡); para el siguiente circuito.

Solución.

𝑅
𝑣𝑜 (𝑡) = − ∫ 𝑣𝑖 (𝑡) 𝑑𝑡
𝐿

7. para el siguiente circuito hallar el voltaje de salida en función de Laplace (VO(S)).

Solución.
𝐿𝐶𝑆 2
𝑉𝑂 (𝑆) = −𝑉𝐼 (𝑆)
𝑅𝐶𝑆 + 1

WILLIAM ALBERTO ACOSTA BEDOYA

 Página 3 de 3

8. para el siguiente oscilador calcular la frecuencia de oscilación y el valor de R2.

Solución.
R = 100KΩ
C = 0,1µF 𝑓𝑂𝑆𝐶 = 15,915494𝐻𝑧
R1 = 47 KΩ
