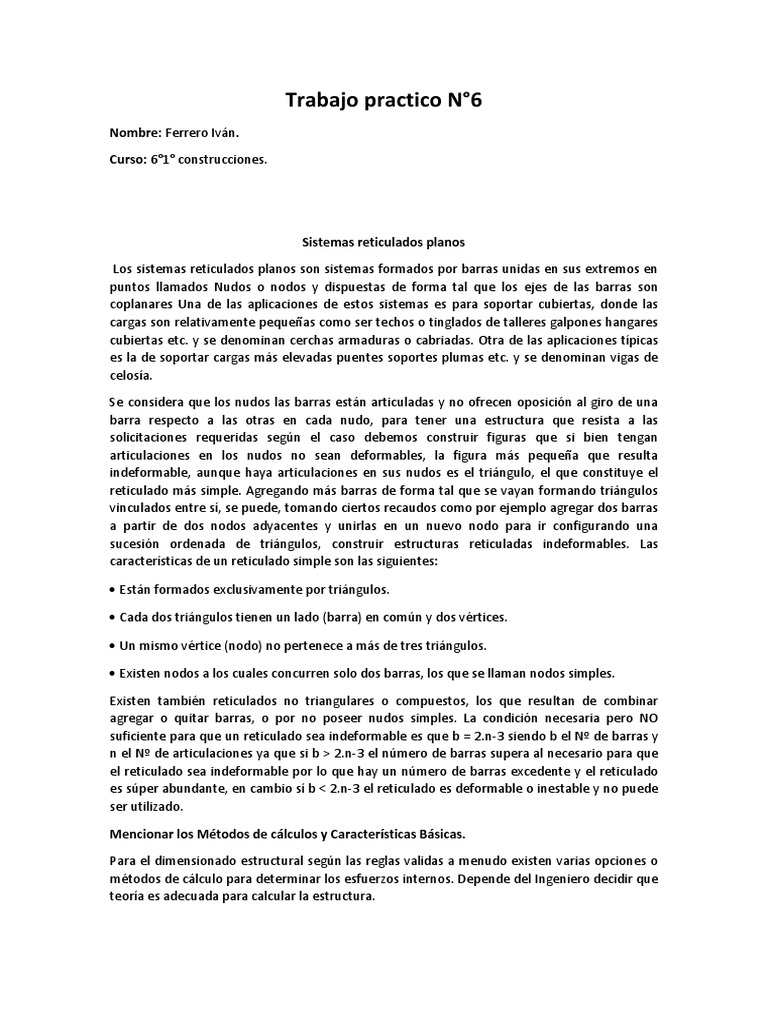

Trabajo practico N°6

Nombre: Ferrero Iván.

Curso: 6°1° construcciones.

Sistemas reticulados planos

Los sistemas reticulados planos son sistemas formados por barras unidas en sus extremos en
puntos llamados Nudos o nodos y dispuestas de forma tal que los ejes de las barras son
coplanares Una de las aplicaciones de estos sistemas es para soportar cubiertas, donde las
cargas son relativamente pequeñas como ser techos o tinglados de talleres galpones hangares
cubiertas etc. y se denominan cerchas armaduras o cabriadas. Otra de las aplicaciones típicas
es la de soportar cargas más elevadas puentes soportes plumas etc. y se denominan vigas de
celosía.

Se considera que los nudos las barras están articuladas y no ofrecen oposición al giro de una
barra respecto a las otras en cada nudo, para tener una estructura que resista a las
solicitaciones requeridas según el caso debemos construir figuras que si bien tengan
articulaciones en los nudos no sean deformables, la figura más pequeña que resulta
indeformable, aunque haya articulaciones en sus nudos es el triángulo, el que constituye el
reticulado más simple. Agregando más barras de forma tal que se vayan formando triángulos
vinculados entre sí, se puede, tomando ciertos recaudos como por ejemplo agregar dos barras
a partir de dos nodos adyacentes y unirlas en un nuevo nodo para ir configurando una
sucesión ordenada de triángulos, construir estructuras reticuladas indeformables. Las
características de un reticulado simple son las siguientes:

 Están formados exclusivamente por triángulos.

 Cada dos triángulos tienen un lado (barra) en común y dos vértices.

 Un mismo vértice (nodo) no pertenece a más de tres triángulos.

 Existen nodos a los cuales concurren solo dos barras, los que se llaman nodos simples.

Existen también reticulados no triangulares o compuestos, los que resultan de combinar

agregar o quitar barras, o por no poseer nudos simples. La condición necesaria pero NO
suficiente para que un reticulado sea indeformable es que b = 2.n-3 siendo b el Nº de barras y
n el Nº de articulaciones ya que si b > 2.n-3 el número de barras supera al necesario para que
el reticulado sea indeformable por lo que hay un número de barras excedente y el reticulado
es súper abundante, en cambio sí b < 2.n-3 el reticulado es deformable o inestable y no puede
ser utilizado.

Mencionar los Métodos de cálculos y Características Básicas.

Para el dimensionado estructural según las reglas validas a menudo existen varias opciones o
métodos de cálculo para determinar los esfuerzos internos. Depende del Ingeniero decidir que
teoría es adecuada para calcular la estructura.
Como ejemplo de cálculo, hay una viga en voladizo con una longitud de 3,0 m. La carga de
carga es de 18 kN en la dirección horizontal del eje mayor y de 30 kN en la dirección vertical. La
sección calculada es HEA 180 hecha de acero estructural S235.

Hipótesis de Cálculo y Consideraciones

Calculo según el análisis estático lineal

El cálculo de los esfuerzos internos según el análisis lineal describe un cálculo lineal en un
sistema no deformado. Se supone que no van a surgir deformaciones. En muchos casos del
análisis estructural general, este enfoque es suficiente.

MI = H. I

Calculo según el análisis de segundo orden

El cálculo según el análisis de segundo orden describe un cálculo no lineal de la estructura en

un sistema deformado. Esto quiere decir que las deformaciones que urgen influyen en lo
esfuerzo interno. El esfuerzo axil aumente adicionalmente el momento en lo nudo de soporte
de pilar.

MII = H. I + N. ex

Calculo según el análisis de grandes deformaciones

Este método de cálculo también tiene en cuenta el giro de la estructura. Es un cálculo no

lineal, como el análisis de segundo orden. Después de cada paso de iteración se genera la
matriz de rigidez del sistema deformado y el cálculo continua hasta que se alcanza el
equilibrio.

MIII = H. (I – ez) + N. ex

Los resultados de los distintos métodos de cálculo muestran que la deformación tiene un
impacto en los esfuerzos internos. E este caso, el cálculo según el análisis de deformación
grande parece ser el más preciso, pero también requiere más tiempo de cálculo.

Hipótesis de cálculo.

La resolución de una estructura reticulada consiste en determinar cuáles son los esfuerzos a
que están sometidas cada una de sus barras componentes. A efectos de realizar el cálculo se
hacen las siguientes hipótesis

1. Los nudos funcionan como articulaciones desprovistas de rozamiento.

2. Las cargas actúan exclusivamente en los nodos y están en el plano de la estructura

3. Las barras son rectas y rígidas. Métodos de cálculo:

Método de Cremona

El método de Cremona se basa en la construcción de polígonos de fuerzas en cada nudo de la

estructura. Así, cuando en un nudo concurren varias fuerzas, de entre las cuales se desconocen
dos de ellas y son consecutivas en posición, se puede construir el polígono de fuerzas para la
determinación de las fuerzas desconocidas Para la aplicación del método de Cremona se
siguen las siguientes convenciones:

•1. Análisis de cargas: calcular cargas nodales y reacciones de vínculo

•2. Ordenar todas las fuerzas exteriores (acciones y reacciones) en orden cíclico y horario

•3. Denominar los campos: a, b, c, ……..

•4. Construir el polígono de fuerzas exteriores y continuar a partir del primer nudo posible, es
decir,

•5. Comenzar a resolver por aquel nudo dónde sólo concurran dos barras de esfuerzo
desconocido.

•6. Se resuelve un nudo y luego el siguiente: la resultante de las fuerzas exteriores conocidas
se las equilibra en las direcciones de las barras y en sentido horario

•7. Controlar los resultados con la última barra: la resultante de las fuerzas conocidas deberá
tener la dirección de la barra.

•8. Cuadro sinóptico: nombre de c/ barra, intensidad, solicitación (+ -)

Método de Ritter:

Cuando analizamos la estructura por el método de Cremona no podemos analizar una barra
en particular sin el cálculo previo de otras barras, además de la limitación en el número de
barras incógnita que concurren a un nudo. Estas limitaciones se eluden utilizando el método
de Ritter. El método en si consiste en dividir el reticulado en dos, de modo tal que el corte

1. No pase por ningún nudo.

2. No encuentre más de 3 barras.

3. Las barras no sean concurrentes.

Con estas condiciones cumplidas tenemos que se ha destruido el equilibrio de una parte y otra
del reticulado, el que será restituido si en cada barra que hemos cortado colocamos la fuerza
correspondiente a la barra.

Si consideramos el conjunto de fuerzas exteriores que actúan sobre el lado izquierdo del corte
que hemos efectuado, para restablecer el equilibrio debemos colocar como dijimos las fuerzas
correspondientes a los esfuerzos de las barras cortadas, si ahora que se reestablecieron estas
fuerzas tomásemos momentos de todas las fuerzas que actúan sobre este lado, respecto a
cualquier punto del plano del reticulado, la sumatoria de estos seria nula por tratarse de un
sistema en equilibrio.

El método consiste en tomar como centro de cálculo de momentos a el punto de intersección

de la dirección de dos de las barras cortadas, de esta forma solo queda una incógnita y se
resuelve por el simple hecho de equilibrar el momento de la resultante con el momento que
produce la barra ya que la dirección de las otras dos barras pasa por el punto elegido como
centro y por lo tanto tienen momentos nulos.
Método de Culmann:

Este método al igual que el método de Ritter consiste en equilibrar tres fuerzas de las
direcciones de las tres barras con la resultante de las fuerzas exteriores a la derecha, las
condiciones que se deben cumplir son las mismas tres que para Ritter, es decir dividir el
reticulado en dos, de modo tal que el corte

4. No pase por ningún nudo.

5. No encuentre más de 3 barras.

6. Las barras no sean concurrentes.

Por lo que vamos viendo el problema resulta en equilibrar una fuerza en tres direcciones
preestablecidas, que son en nuestro caso las de las barras afectadas por el corte S-S.

El método para realizar este equilibrio es el siguiente, equilibraremos la resultante en dos

direcciones, una será la de una de las fuerzas, la otra que será auxiliar tendrá la dirección que
queda establecida por los puntos que generan a) la intersección de la dirección de la barra
escogida con la resultante de las fuerzas exteriores a la izquierda del corte S-S y b) la
intersección de las direcciones de las dos barras afectadas por el corte S-S restantes. Habiendo
hecho esto tendremos ya resuelta la primera barra, a continuación, y dado que pasa por la
intersección de las dos barras que son línea de acción de las fuerzas correspondientes a las dos
barras restantes, descomponemos la fuerza auxiliar es estas dos direcciones, resolviendo de
esta forma las dos incógnitas restantes.

Es de destacar que con este método no hay problema si dos de las barras son paralelas.
 CONEXIONES A CORTE SIMPLE

DOBLE ANGULAR ATORNILLADO E.L.: Bloque de corte - Aplastamiento tornillo - Corte tornillo -
Fluencia por flexión - Abollamiento Local Alma - Fractura por corte - Fluencia por corte -
Fractura soldadura

PLACA SIMPLE EXTREMA E.L.: Bloque de corte - Aplastamiento y corte en tornillo – Fluencia y
rotura por flexión – Fluencia local de alma - Fractura y fluencia por corte – Fractura de
soldadura
 CONEXIONES DE FORMAS TRIANGULADAS

CONEXIÓN CORDONES: ATORNILLADA-SOLDADA E.L.: Aplastamiento y corte en tornillo –

Abollamiento o pandeo de la placa - Fluencia y rotura por tracción – Tensión en la placa –
Fractura de soldadura

CONEXIONES A MOMENTO

PLACAS DE ALA ATORNILLADAS E.L.: Bloque de corte - Aplastamiento y corte en tornillo –

Pandeo placa – Fluencia y fractura de tracción en placa - Fractura y fluencia por corte –
Fractura de soldadura
PLACA COMPLETA EN EXTREMO DE VIGA E.L.: Corte y aplastamiento de tornillos –
Abollamiento de alma – Flexión local de ala - Fluencia local de alma – Fluencia y rotura por
corte - Fractura de soldadura

EMPALME ATORNILLADO A MOMENTO E.L.: Bloque de corte - Corte y aplastamiento de

tornillos – Fluencia y rotura en flexión - Fluencia y rotura por corte – Fluencia y rotura en
tracción
 APOYOS DE COLUMNAS: PLACAS BASE

APOYO PARA TRANSMITIR MOMENTO E.L.: Corte, aplastamiento y tracción de tornillos –

Fluencia y rotura por flexión – Fractura en la soldadura

TORNILLOS o BULONES
CABRIADAS: Características

Estas estructuras están formadas por piezas de madera unidas a tope mediante el uso de
elementos especiales llamados conectores, que realizan un acoplamiento rígido sin reducir la
sección útil de la madera empleada, como sucede habitualmente con las uniones tradicionales
(encastres, bulones, etc.) obteniendo esa manera secciones menores y considerablemente
más livianas que las estructuras comunes realizadas en obras.

CELOSIAS: Características

Son estructuras hechas de madera, aunque también se fabrican con otros materiales como
metal, PVC e incluso aluminio se usa para delimitar espacios interiores o exteriores, aparte de
cumplir con la función de demarcar un espacio, también son un importante elemento
decorativo en jardines y terrazas, en donde se integran con el paisaje, y armonizan con el
mobiliario y la arquitectura.
MARQUESINAS: Características

Es una cubierta de techo (mayormente de vidrio) frente a una puerta, un porche o una
ventana, que sirve como un refugio de la lluvia, viento o sol. Suelen ser rectangular de una,
dos, o tres piezas. Generalmente de metal o de hormigón armado y es a menudo sostenida por
soportes, que pueden consistir en volutas decorativas.

ESTEREOESTRUCTURAS: Características

Es una estructura espacial compuesta por barras y nudos que unidos entre si forman un tejido
sinérgico extremadamente resistente y liviano. Se fabrican por lo general con metales siendo
los más comunes el acero y el aluminio preferentemente. También existen variantes en
plásticos inyectados, extruidos o compuestos como por ejemplo el PRFV.
Relación Entre Barras y nudos

Las Barras pueden sufrir falla por pandeo, por lo cual se recomienda que su sección transversa
sea mayor en el medio, preferiblemente huecas para concretar el material en la periferia
disminuir el radio de giro.

Cada barra debe estar sometida a compresión por mínimo tres tensores en cada extremo, de
tal manera que la fuerza resultante generada por los tensores corresponda con la dirección de
la barra.
Formula de Elasticidad: la de Hooke

En física, la ley de elasticidad de Hooke o ley de Hooke, originalmente formulada para casos de
estiramiento longitudinal, establece que el alargamiento unitario que experimenta un cuerpo
elástico es directamente proporcional a la fuerza aplicada sobre el mismo F:
