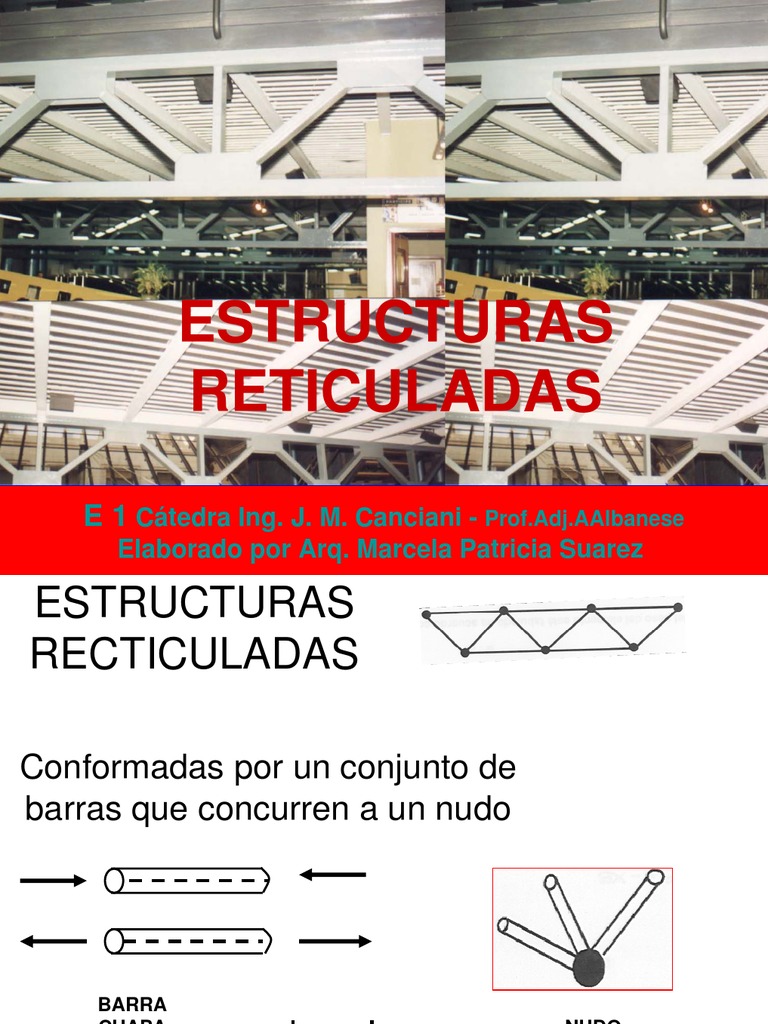

ESTRUCTURAS

RETICULADAS
E 1 Cátedra Ing. J. M. Canciani - Prof.Adj.AAlbanese
Elaborado por Arq. Marcela Patricia Suarez
 ESTRUCTURAS
RECTICULADAS

Conformadas por un conjunto de

barras que concurren a un nudo

BARRA
CHAPA NUDO
Una dimensión predominada Punto de concurrencia
s/ las otras dos : De las barras
LONGITUD
 ESTRUCTURAS RETICULADAS

• MALLA ESPACIO CERRADO POR BARRAS QUE

LIMITAN UN ESPACIO TRIANGULAR
 GENERACION DE UN
RETICULADO
• Una chapa = 3 Gr. De libertad
• Dos chapas vinculadas por una articulación (charnela):
se restringen 2 grados de liberad

• Cadena abierta de chapas;

grados de libertad = Nº chapas +2 ej. 4+2 = 6

Cadena cerrada de chapas carece de

Grados de libertad = Nº chapas rigidez
GENERACION de un RETICULADO
Sistema formado por cadena cerrada
de 3 chapas a una única chapa.

gr. Libres = Nº ch = 3

si las 3 chapas
pierden dimensión

triángulo rígido
3 Gr. De libertad
GENERACION de un RETICULADO
B: Nº de barras
V: Vértice.
A partir de un
Triangulo rígido
Inicial
el reticulado se genera agregando
dos nuevas barras por cada vértice.
B = 3 + 2 (V - 3)
B=3+2V-6
B = 2V - 3
RETICULADOS: CANTIDAD DE BARRAS

El mínimo de barras es = 2 veces el Nº de vértices – 3

Nº barras = 2V - 3

Condición necesaria pero no suficiente

cadena cerrada de 3 chapas.

Chapas entre sí, forman triángulos.

 Las cargas la reciben los nudos y
se transmiten axilmente por las barras

Ante la acción exterior, el reticulado resiste

por un sistemas interno y de sentido contrario
y es el ESFUERZO DE LA BARRA

ó n n
i ió
res a cc
p Tr
C om

Recta de acción eje de la barra = intensidad, sentido

contrario
 RETICULADOS:
Condiciones básicas
La barra debe ser de eje recto

Los nudos se suponen articulados

Las cargas solo son concentradas y actúan s/ nudos

Los ejes de las barras concurren a un único punto nodal

Las barras exclusivamente trabajan a SOLICITACION AXIL

de compresión ( - )
de tracción ( + )
ESTRUCTURA RECTICULAR
Cabriadas de madera: cerchas
ARRIOSTRAR CERCHAS
entre si
 TIPOLOGIAS
DE
RETICULADOS
RECTICULADOS BASICOS
 RETICULADOS

Método de Cálculo

Cremona por Notación Bow

Método de Cálculo: Cremona notación Bow
Síntesis del orden a seguir:
• 1. Análisis de cargas: calcular cargas nodales y reacciones de vínculo
• 2. Ordenar todas las fuerzas exteriores (acciones y reacciones) en orden
cíclico y horario
• 3. Denominar los campos: a, b, c, ……..
• 4. Construir el polígono de fuerzas exteriores y continuar a partir del primer
nudo posible, es decir,
• 5. Comenzar a resolver por aquel nudo dónde sólo concurran dos barras de
esfuerzo desconocido.
• 6. Se resuelve un nudo y luego el siguiente: la resultante de las fuerzas exteriores
conocidas se las equilibra en las direcciones de las barras y en sentido horario
• 7. Controlar los resultados con la última barra: la resultante de las fuerzas
conocidas deberá tener la dirección de la barra.
• 8. Cuadro sinóptico: nombre de c/ barra, intensidad, solicitación (+ -)
COLAPSO DE ESTRUCTURAS DE GALPONES
CARGA ACCIDENTAL DE VIENTO Y GRANIZO
Imprevista en el cálculo estructural y dirección de obra
COLAPSO DE ESTRUCTURAS DE GALPONES
CARGA ACCIDENTAL DE VIENTO Y GRANIZO
 COLAPSO DE ESTRUCTURAS
Cuando reciben cargas no consideradas en el cálculo,
Quedan fuera de servicio

Las barras sólo admiten solicitación axil

 RETICULADOS

Consideraciones de
Diseño Estructural
SOLICITACION AXIL TRACCIÓN COMPRESIÓN
+ -
VARIACION
de
ESFUERZOS
SEGÚN PRATT
GEOMETRIA

TRACCIÓN
+

COMPRESIÓN
HOWE
-
 L1 = L2
H1 < H2

ESFUERZO MAYORES
EN
RETICULADO 1
 PRATT
PRATT

HOWE

WARREN HOWE
CERCHA
RETICULADOS

IMÁGENES
DE
OBRAS
RETICULADO PLANO
Apoyos articulados
ARCOS RETICULADOS 3D
RETICULADOS APORTICADOS
RETICULADOS PLANOS CON VOLADIZOS
