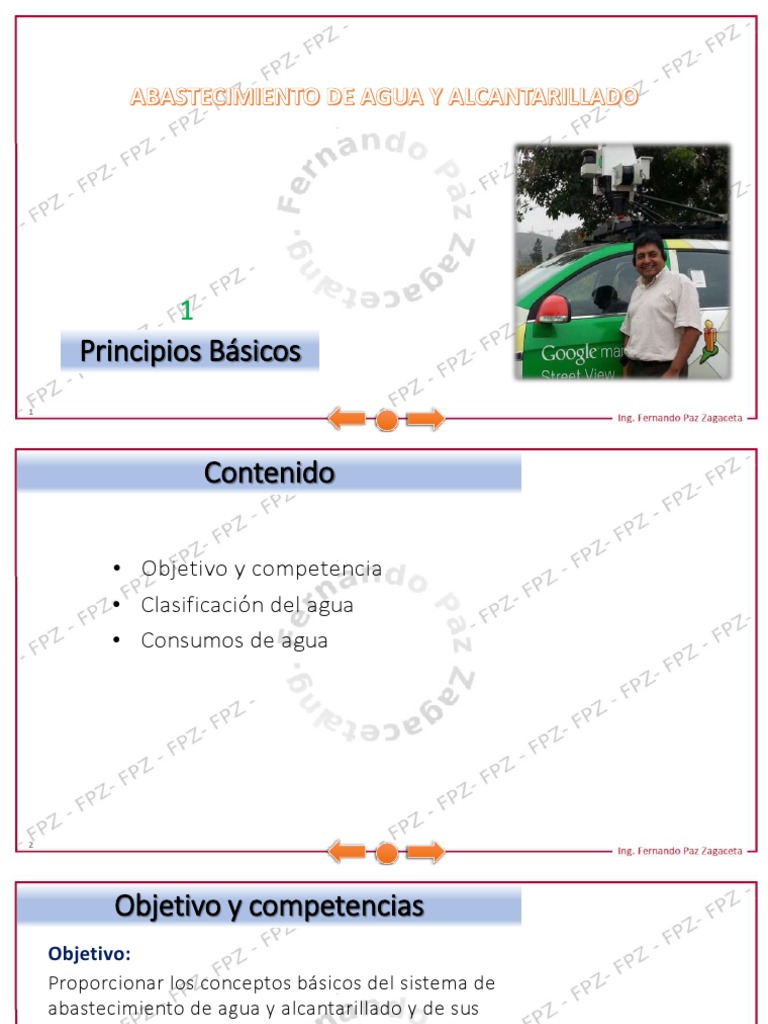

AGUA Y
ALCANTARILLADO
1
Principios Básicos
1
Contenido
• Objetivo y competencia
• Clasificación del agua
• Consumos de agua
2
Objetivo y competencias
Objetivo:
Proporcionar los conceptos básicos del sistema de
abastecimiento de agua y alcantarillado y de sus
componentes como de su consumo.
Competencias:
Después de la clase el alumno será capaz de:
• Entender los conceptos básicos de las fuentes de
agua
• Conocer la importancia de un sistema de agua y
alcantarillado como de su consumo.
3
1.1 AGUA
4
1.1 AGUA
1.1.1 FUENTES DE AGUA
PARA ABASTECIMIENTO
Un sistema de abastecimiento de agua incluye las obras de captación,
tratamiento y distribución del agua desde la fuente hasta la entrega al
consumidor.
Las obras de captación varían de acuerdo a la naturaleza de la fuente,
localización y magnitud.
En general las obras de captación deben cumplir con las siguientes
condiciones:
- Seguridad de captación del caudal previsto en cualquier época del
año y bajo cualquier condición de flujo.
- Estabilidad estructural y funcionamiento correcto.
- Facilidad de inspección y operación.
5
1.1 AGUA
1.1.1 FUENTES DE AGUA
PRINCIPALES
Aguas atmosféricas: aguas de lluvia, aguas de niebla
Aguas superficiales: ríos, lagos, represas.
Aguas subterráneas: pozos, manantiales,
galerías de infiltración.
6
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUAS ATMOSFERICAS
Generalmente son fuentes no
permanentes.
Se utilizan como fuente
alternativa en lugares de
precipitación considerable.
Requieren una superficie
para colectarlas y un deposito
para almacenarlas
Se puede captar del agua de
lluvias y de nieblas.
7
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUAS ATMOSFERICAS
Son aguas blandas, poco contaminadas.
8
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE LLUVIA
PARAMETRO OBIBOS CAROLINA JUNTIVAT NORMAS
(mg/l) Brasil DEL NORTE Java OMS
(EU) Indonesia
CE (s/cm) 40 25
9
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE LLUVIA
10
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE LLUVIA
11
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE LLUVIA
12
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE LLUVIA
13
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE LLUVIA
14
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE LLUVIA
CRITERIOS DE DISEÑO:
• Cantidad de agua a colectarse es función de la precipitación
promedio anual y del área de recolección
• 1 mm de lluvia en un área de 1 m2 produce 1 litro de agua por año :
1 mm/año x 1m x 1 m = 0,001 m/año x 1m x 1 m = 0,001 m3/año = 1 litro/año
15
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE LLUVIA
CRITERIOS DE DISEÑO:
• Las dimensiones de la cisterna: se determinarán en
función de la demanda y el área de recolección.
• La demanda diaria se calcula en base a la dotación diaria
por persona o por animales, algunos datos para el medio
rural se presentan en la tabla Nº 1.
• El filtro: puede ser de arena o de carbón vegetal y estar
conformado por capas de material granular dispuestas
para retener el material en suspensión. También pueden
usarse filtros cerámicos.
16
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE LLUVIA
17
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE NIEBLA
18
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE NIEBLA
19
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE NIEBLA
• Recurso hídrico proveniente de nieblas costeras.
• El agua se mueve en forma de neblina desde el mar hacia tierra adentro.
• Para su captación se requiere un elemento interceptor, siendo los árboles
los primeros captadores.
• Este ecosistema, llamado lomas costeras.
LOMA DE ATIQUIPA
AREQUIPA
20
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE NIEBLA
21
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA DE SUPERFICIAL
22
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA SUBTERRANEA
24
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA SUBTERRANEA
MANANTIALES
DE LADERA
25
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA SUBTERRANEA
MANANTIALES
DE FONDO
26
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA SUBTERRANEA
MANANTIALES
27
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA SUBTERRANEA MANANTIALES
28
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA SUBTERRANEA MANANTIAL DE LADERA
29
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA SUBTERRANEA
MANANTIALES DE FONDO
DIFUSO
CONCENTRADO
30
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA SUBTERRANEA
POZOS
• Excavaciones efectuadas en el terreno para extraer el agua mediante equipo
de bombeo.
• Para que sea sanitario se debe considerar la protección adecuada para
evitar la contaminación del agua: cubierta y brocal impermeable, extracción
del agua con equipo de bombeo, protección contra el ingreso de agua
superficial, ubicación adecuada en relación a la posición de letrinas.
31
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA SUBTERRANEA POZOS SIN PROTECCION
32
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA SUBTERRANEA
POZOS PROTEGIDOS
33
1.1 AGUA
1.1.1 FUENTES DE AGUA
AGUA SUBTERRANEA
35
1.1 AGUA
1.1.2 CAPTACION
EN LAGOS Y ESTANQUES
36
1.1 AGUA
1.1.2 CAPTACION
EN POZOS
37
1.1 AGUA
1.1.2 CAPTACION
CAPTACION POR
GALERIAS DE
INFILTRACION
38
1.1 AGUA
1.1.3 FILTROS
DE ARENA
CONO DE LAMINA
GALVANIZADA
GRAVA ½”
39
1.1 AGUA
1.1.3 FILTROS
CERAMICOS
40
1.1 AGUA
1.1.4 ALMACENAMIENTO
CISTERNAS
. Pueden ser de ladrillo, concreto, ferrocemento, etc.
. De forma cuadrada, rectangular o circular.
. Pueden ser enterradas o superficiales.
. Deben llevar tapa sanitaria.
. Se recomienda eliminar la primera agua recolectada
41
1.1 AGUA
1.1.4 ALMACENAMIENTO
CISTERNAS
42
1.1 AGUA
1.1.4 ALMACENAMIENTO
CISTERNAS
43
1.1 AGUA
1.1.4 ALMACENAMIENTO
CISTERNAS
44
1.2 SITUACIÓN HÍDRICA MUNDIAL
VOLUMEN DEL AGUA PORCENTAJE DEL
UBICACIÓN TOTAL
(Km3)
AGUA SALADA
Océanos 1,338,000,000 96.54%
Aguas subterráneas salinas 12,870,000 0.93%
Lagos de agua salada 85,000 0.01%
AGUAS CONTINENTALES
Glaciares, cubierta de nieve permanente 24,064,000 1.74%
Agua dulce subterránea 10,530,000 0.76%
Hielo del suelo gelisuelo 300,000 0.022%
Lagos de agua dulce 91,000 0.007%
Humedad de la tierra 16,500 0.001%
Vapor de agua atmosférico 12,900 0.001%
Pantanos humedales 11,500 0.001%
Ríos 2,120 0.0002%
Incorporados en la biota 1,120 0.0001%
TOTAL DE AGUA 1,385,984,140 100.00%
TOTAL DE AGUA DULCE 35,029,000 2.5%
45
1.3 DISTRIBUCIÓN DEL AGUA POR CONTINENTES
CONTINENTE %
AMÉRICA DEL SUR 20.9
AMÉRICA DEL NORTE 10.3
ASIA 9.9
AUSTRALIA Y OCEANÍA 9.9
EUROPA ANTÁRTICO 9.7
ÁFRICA 5.2
ÁFRICA S/SAHARA aprox. 4.5
TOTAL 7.0
100 Siempre ver a que fecha
100.00% 97.26%
80.00%
65.98%
60.00%
40.00%
30.76%
20.00%
Agua Población
49
1.4 RECURSOS HÍDRICOS EN EL PERÚ
1.4.1 Disponibilidad hídrica del Perú en las tres vertientes hidrográficas
Disponibilidad Hídrica Distribución
Vertiente Hídrica por
Aguas superficiales Aguas subterráneas Total
Hidrográfica Población
(MMC)
(MMC) (%) (MMC) (%) (m3/hab/año)
Pacífico 35,632 2.02 2,849 38,481 2.18 2,067
Amazonas 1,719,814 97.42 S/D 1,719,814 97.26 198,121
Titicaca 9,877 0.56 S/D 9,877 0.56 10,735
TOTAL 1,765,323 100 2,849 1,768,172 100 62,655
51
1.5 USO Y DISPONIBILIDAD DEL AGUA TOTAL A NIVEL NACIONAL
1.5.1
➢ Tarifas de agua que no cubren los costos de operación y mantenimiento.
➢ Morosidad.
➢Deficiencias en la infraestructura hidráulica.
➢ Las dotaciones de agua para riego exceden las necesidades de los cultivos.
1.5.2 Situación Actual - Uso Poblacional
➢ Consume el 7% de la disponibilidad nacional.
➢La cobertura servicios agua potable a nivel nacional 64%, en alcantarillado 52%
➢ La cobertura en el área urbana 84% de agua potable y 75% de
alcantarillado.
➢ La eficiencia de uso del agua poblacional, entre el 45-50% (se estima tercera
parte del agua se pierde en las conducciones)
➢ Se estima que solo un 14-17% de las aguas servidas es tratada antes de ser
devueltas a los ríos o mar.
.
52
1.5 USO Y DISPONIBILIDAD DEL AGUA TOTAL A NIVEL NACIONAL
➢ La eficiencia de uso, igual que el uso poblacional, es del orden del 45-50%
➢ Utiliza aguas de mejor calidad en procesos no requerido (agua subterránea y
potable).
➢ Las industrias más contaminantes: curtiembres, textil, bebidas (incluye
cerveza), alimentos, papel y refinerías de petróleo.
1.5.4 Situación Actual - Uso Minero
➢ El sector utiliza 1% a nivel nacional
➢ Pasivos ambientales de actividades mineras del pasado. Causan deterioro y
calidad de las aguas
➢ Alta conflictualidad entre la actividad minera y los otros usos económicos
del agua (contaminación agua y medio ambiente)
53
1.5 USO Y DISPONIBILIDAD DEL AGUA TOTAL A NIVEL NACIONAL
54
1.6 LOS RÍOS EN EL PERÚ
❑Existen 1007 ríos en 159 cuencas hidrográficas que producen un promedio anual
de 1´765 323 MMC.
❑Los ríos de la vertiente del pacífico son 52, tienen un régimen irregular y flujo
torrentoso, en su mayoría tienen déficit por escasez.
❑Oferta de agua estacional e insuficiente para cubrir la demanda poblacional y de las
actividades productivas.
❑Alto riesgo de inundación en los valles costeros.
❑Problemas de sedimentación en los cauces
❑Desprotección de las riberas de los cauces
❑En la vertiente del Atlántico son caudalosos con un régimen casi permanente. Los
problemas de contaminación son crecientes e insostenibles.
❑En la vertiente del Titicaca son 20 ríos que desembocan en el lago del mismo
nombre, donde los problemas de contaminación son crecientes.
55
1.7 LAGUNAS EN EL PERÚ
Según el inventario nacional de lagunas y represamiento, realizado por
la oficina de Evaluación de Recursos Naturales (ONERN-1980), existen
12201 lagunas, la mayoría de las cuales es de origen glaciar y
aprovechadas como embalses reguladores.
Región Hidrográfica Lagunas
Pacífico 3896
Amazonas 7441
Titicaca Cuencas 841
cerradas Total 23
12201
56
1.8 AGUAS SUBTERRÁNEAS
Reservas de aguas subterráneas en los principales valles costeros del Perú
Reserva potencialmente
Reserva volumen explotado por pozos
explotable
explotable N° pozos
(MMC)/año (MMC/año) (MMC/año)
utilizados
2,849.19 22,612.00 1,765.49 1,558.47
57
1.9 CUENCAS TRANSFRONTERIZAS
58
1.10 TIPOS DE AGUA
Aguas Naturales
➢ Es la que está contenida en la hidrosfera.
➢ Pueden ser: P, atmosféricas, esup, esub y oceánicas
Agua Tratada
Producto líquido que se obtiene al someter el agua de cualquier sistema de
abastecimiento a los tratamientos físicos y químicos necesarios para su purificación.
Agua Envasada
Agua purificada y empacada para consumo humano. Este producto es considerado
como alimento de alto riesgo epidemiológico.
Agua Residual
➢ Tipo de agua que está contaminada ya sean por desechos orgánicos u animales.
➢ Son generadas por residencias, instituciones y locales comerciales e industriales.
59
1.10 TIPOS DE AGUA
1.10.1 Clasificación de agua según Uso
Clase Descripción
60
1.11 SISTEMA DE ABASTECIMIENTO DE AGUA
Es el conjunto de infraestructura, equipos y servicios destinados al suministro de agua
para consumo humano.
1.11.1 Objetivos
1.11.2 Importancia
61
1.11 SISTEMA DE ABASTECIMIENTO DE AGUA
1.11.3 Elementos de Sistema de Agua Potable
62
1.11 SISTEMA DE ABASTECIMIENTO DE AGUA
1.11.5 Sistemas Públicos
63
1.11 SISTEMA DE ABASTECIMIENTO DE AGUA
(Configuración)
64
1.11 SISTEMA DE ABASTECIMIENTO DE AGUA
(Infraestructura)
65
1.11 SISTEMA DE ABASTECIMIENTO DE AGUA
66
CONSUMO DE AGUA
CONSUMO TOTAL:
67
CONSUMO DE AGUA
FACTORES DETERMINANTES DEL CONSUMO:
Los factores incidentes en el consumo de una población
son los siguientes:
1. Temperatura:
68
CONSUMO DE AGUA
FACTORES DETERMINANTES DEL CONSUMO:
69
CONSUMO DE AGUA
FACTORES DETERMINANTES DEL CONSUMO:
70
CONSUMO DE AGUA
FACTORES DETERMINANTES DEL CONSUMO:
4. Servicio de alcantarillado:
71
CONSUMO DE AGUA
FACTORES DETERMINANTES DEL CONSUMO:
72
CONSUMO DE AGUA
FACTORES DETERMINANTES DEL CONSUMO:
6. Administración:
73
CONSUMO DE AGUA
FACTORES DETERMINANTES DEL CONSUMO:
7. Medidores y tarifas:
74
CONSUMO DE AGUA
CONSUMO NETO
75
CONSUMO DE AGUA
Tabla 1. Consumos residenciales típicos
1. Consumo residencial:
Usos Consumo (Lhab.
xdia)
Los valores indicados en la tabla 1 pueden tener Aseo personal 45
variaciones en la medida en que se adopten planes Descarga de 40
de uso racional del agua. El aseo personal y la sanitarios
descarga de los sanitarios tiene un peso muy Lavado de ropa 20
importante dentro del consumo residencial, lo cual Cocina 15
ha llevado al diseño de sanitarios de bajo volumen Riego de jardines 10
de descarga y de adaptadores para lavamanos y Lavado de pisos 5
regaderas.
76
CONSUMO DE AGUA
En la tabla 2 se indican algunos valores del
consumo residencial neto que pueden usarse como
guía:
Tabla 2. Rangos de valores de consumo residencial
(norma RAS, Colombia, 2000)
77
CONSUMO DE AGUA
2. Consumo comercial, industrial y público:
79
CONSUMO DE AGUA
Tabla 3. Consumos típicos de los sectores comercial e industrial
Tabla 2. …..
Usos Consumo (L/día)
Farmacias o graneros hasta 50 m2 500
hasta 100 m2 1000
hasta 200 m2 1600
< 200 m2 (por m2) 8
Fuentes de soda y heladerías hasta 20 m2 40
hasta 50 m2 90
Oficina (por empleado y por 10 m2) 80
Hospitales (por cama) 400
Mataderos (por cabeza sacrificada) 300-500
Riego de parques (por habitante) 9
Lavado de calles (por m2) 1.5
Lavado del alcantarillado (por habitante) 3
80
CONSUMO DE AGUA
3. Consumo neto y su ajuste a condiciones particulares:
81
CONSUMO DE AGUA
Corrección por temperatura:
82
CONSUMO DE AGUA
4. Perdida de agua:
85
CONSUMO DE AGUA
Proyección
Máximo horario
Máximo diario
Promedio
86
Balance Hídrico
P- Q- G- ET- AS = 0
P : Precipitación
Q : Caudal
G : Caudal subterráneo
ET : Evapotranspiración
AS : Cambio en humedecimiento
87
Balance Hídrico en un Embalse
Ev
Qv
S
P + Qva – Ev – I – Im – Qv – Qd – S = 0
88
Resumen
• Software
• GPS Status (app Android)
• Google Earth
• Sas Planet
• Global Mapper
• ArcGis o Qgis
• Autocad Civil 3D (sacar licencia educativa con su correo institucional)
• Epanet
• Water Cad
• Python
Leer: --
Fuente:
• --
89
