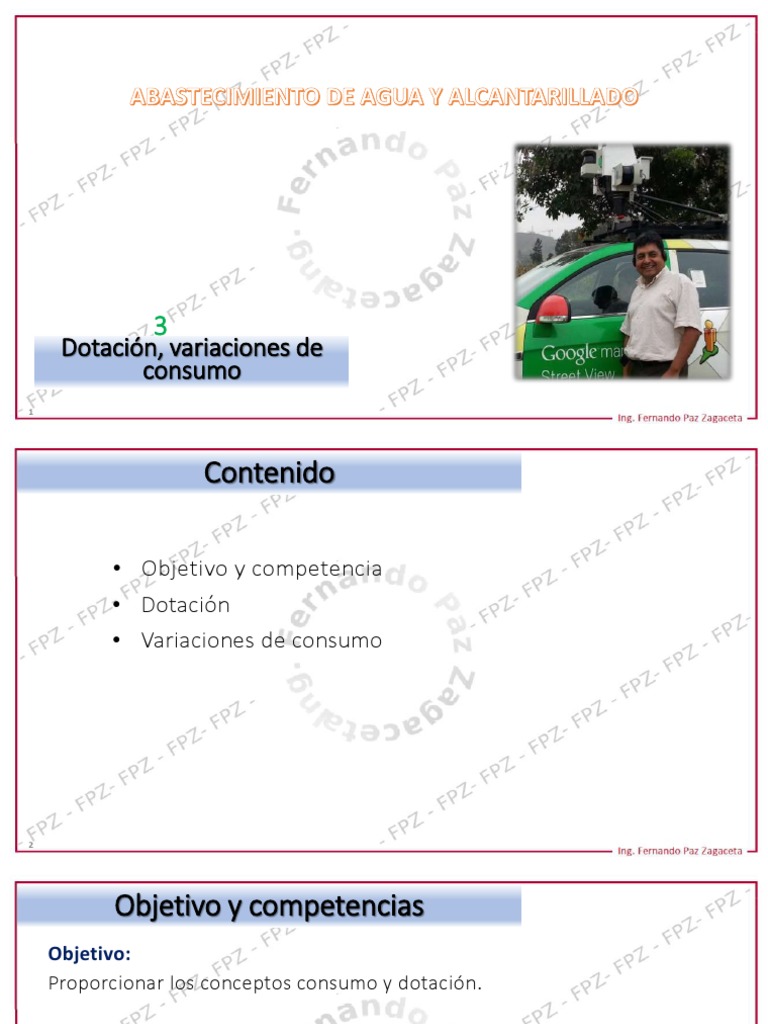

ABASTECIMIENTO DE

AGUA Y
ALCANTARILLADO

3
Dotación, variaciones de
consumo
1
 Contenido

• Objetivo y competencia
• Dotación
• Variaciones de consumo

2
 Objetivo y competencias
Objetivo:
Proporcionar los conceptos consumo y dotación.

Competencias:
Después de la clase el alumno será capaz de:
• Comprender las dotaciones.
• Conocer las variaciones de consumo.

3
 GARANTIZAR EN TU PROYECTO LAS 5 C

Calidad
Cantidad
Cobertura
Continuidad
Costo
4
 CONSUMO FUTURO

El método para proyectar el consumo, en función de la población,

es:
Fórmula de Planeación Nacional
LogP − 1.8
Consumo(L / hab.d ) =
0.014

En donde: P = Población actual o futura

Por otra parte, los análisis estadísticos muestran que el consumo
se incrementa en un 10% del incremento de población.

5
 CONSUMO FUTURO

Los resultados de la aplicación de la fórmula son:

LogP − 1.8
Consumo(L / hab.d ) =
0.014

Pob. Consumo
Año (hab.) (L/hab.d)
1992 4075 129.3
2002 5115 136.3
2012 6297 142.8

6
 CAUDAL DE DISEÑO

Con el fin de diseñar las estructuras de Abastecimiento de agua, es necesario

calcular el caudal apropiado, el cual debe combinar las necesidades de la población
de diseño y los costos de la construcción de infraestructura para un caudal
adecuado. Normalmente se trabaja con tres tipos de caudales, a saber:

o Qm : Caudal medio
o Qmd : Caudal máximo diario
o Qmh : Caudal máximo horario

7
 VARIACIONES DE CONSUMO
Los coeficientes de las variaciones de consumo del promedio
anual de la demanda se deben fijar en base al análisis de
información estadística comprobada.

El consumo no es constante durante todo el año, inclusive se

presentan variaciones durante el día, esto hace necesario que se
calculen gastos máximos diarios y máximos horarios, para el
cálculo de estos es necesario utilizar Coeficientes de Variación
diaria y horaria respectivamente. Un sistema es eficiente cuando
en su capacidad está prevista la máxima demanda de una
población.

8
 VARIACIONES DE CONSUMO
(Qm) Consumo Promedio Diario Anual, Caudal Promedio Diario, Gasto Medio
Diario o Caudal Medio Diario (Qm)
Es el caudal promedio de un año de registros.
Qm(l/s) = Dotación (l/hab/d) x Población (hab)
Qm = Dotación (l/hab/d) x Población (hab) 86 400

(Qmd) Consumo Máximo Diario, Caudal Máximo Diario, Gasto Máximo Diario (Qmd)
Es la demanda máxima que se presenta en un día del año. Es el día de
mayor consumo en el año. Qmd = K1.Qm

(K1) Factor de mayoración diaria o Coeficiente de Variación Diaria (K1)

Es inversamente proporcional al numero de habitantes.
K1: 1.-2 a 1.5. Se recomienda 1.3
K1: 1.2 (Poblaciones mayores) y 1.3 (Poblaciones menores)
K1: 1.2 (Clima uniforme), 1.3 (Clima variable) y 2.0(Poblaciones pequeñas)

9
 VARIACIONES DE CONSUMO
(Qmd)
Consumo Máximo Diario, Caudal Máximo Diario, Gasto Máximo Diario (Qmd)

a) Gasto de extracción diaria de la fuente de abastecimiento.

b) El diámetro económico de la línea de conducción.
c) La capacidad del tanque de regulación y/o almacenamiento.
d) La capacidad de la planta potabilizadora.
e) La potencia del equipo de bombeo.
f) La capacidad de la planta de tratamiento.

10
 VARIACIONES DE CONSUMO
(Qmd)
Consumo Máximo Diario, Caudal Máximo Diario, Gasto Máximo Diario (Qmd)
(K1)
Consumo Diario Qmd
(l/s) K1 = Qm
Qmd

Qm

365 Dias

11
 VARIACIONES DE CONSUMO
VARIACIÓN DE LOS FACTORES DE MAYORACIÓN CAUDAL MÁXIMO DIARIO(Qmd) PARA LA
OBTENCIÓN DEL CAUDAL MÁXIMO HORARIO (Qmh)

Los picos del caudal horario dependen del tamaño de la

población. En ciudades grandes, las costumbres son muy
heterogéneas, por lo que los períodos de máximo consumo
son más largos y el pico del hidrograma será menos
acentuado. Esto es contrario a lo que sucede en poblaciones
pequeñas en donde se tienen unos picos horarios mayores
debido a que las costumbres son más homogéneas.

Por esta razón, los factores de mayoración del caudal máximo

diario para la obtención del caudal máximo horario el
coeficiente numérico de la ecuación varían como se muestra
en la siguiente diapositiva

12
 VARIACIONES DE CONSUMO
(Qmh) Consumo Máximo Horario, Caudal Máximo Horario, Gasto Máximo Horario (Qmh)
Es la demanda máxima que se presenta en una hora durante un año.
Qmh = K2.Qm
(K2) Factor de mayoración horario o Coeficiente de Variación Horario (K2)
Es inv-ersamente proporcional al numero de habitantes.
K2: 2.-5 (2000 a 10 000 hab) y 1.8 (10 000 hab<P). K2=1.8-2.5 (Urbano). K2=1.5(Rural)
K2: 1.8 (P<5000), 1.65 (5000<P<20 000) y 1.50 (20 000<P)
K2: 3.6 (Aldeas), 2.50 (Pueblos) y 1.50 (Ciudades)
P d<4” 4”<d<12” 12”<d
P<2500 hab 1.6
2500<P<12 500 1.6 1.5
12 500<P<60 000 1.5 1.45 1.4
60 000<¨P 1.5 1.45 1.4

K2: 1.5
13
 VARIACIONES DE CONSUMO
(Qmh)
Consumo Máximo Horario, Caudal Máximo Horario, Gasto Máximo Horario (Qmh)

Consumo Horario
Qmh
(l/s) K2 = Qm
Q
Qmh

Qm

0 2 4 6 8 10 12 14 16 18 20 22 24 365 Dias

14
 VARIACIONES DE CONSUMO
(Qmd, Qmh)
El cálculo de los caudales máximo diario y máximo horario se establece
teniendo en cuenta los factores de mayoración por ejemplo, K1=1.2 para el
caudal máximo diario y un factor de mayoración(K2) que varia de acuerdo a
la densidad de la población para el caudal máximo horario:

Qm(l/s) = Dotación (l/hab/d) x Población (hab) Qmd Qmh Qmh = K2.Qm

86 400 K1 = Qm K2 = Qm

Q m. Q md Factor Q mh.
Pob. Consumo
Año (hab.) (L/hab.d)
mayoración
(L/s) (L/s) K2 (L/s)
1992 4075 130 6.1 7.4 1.80 11.0
2002 5115 140 8.3 9.9 1.65 13.7
2012 6297 150 10.9 13.1 1.65 18.0
15
 VARIACIONES DE CONSUMO
(Qmh)
Consumo Máximo Horario, Caudal Máximo Horario, Gasto Máximo Horario (Qmh)

a) Diámetro de la línea de alimentación.

b) Diámetro de la red de distribución del sistema.

(Qmm) Consumo Máximo Maximórum, Caudal Máximo Maximórum, Gasto Máximo

Maxim-órum (Qmm)
Es el gasto máximo horario del día de máximo consumo.
Qmm = K1.K2.Qm

K3 = K1.K2

16
 TAREA DE LA SEMANA
EJERCICIO 01

Los alumnos de la AAA desean determinar el diámetro de la

línea de conducción y de la red de distribución del Proyecto de
Infraestructura de Agua del Distrito de Uchiza; en tal sentido, se
sabe que la dotación es 170 l/hab/día y cuentan con la siguiente
información:
2007: 18 094 hab.
2017: 20 524 hab.
2027: 25 666 hab.
Determinar:
a. El gasto máximo diario.
b. El caudal máximo horario.
c. El Consumo Máximo Maximórum

17
 VARIACIONES DE CONSUMO
EJERCICIO 02

Determinar los consumos de diseño para el Sistema de

Agua Potable de un Centro Poblado pequeño.

18
 VARIACIONES DE CONSUMO
EJERCICIO 03
Los alumnos del Curso de Abastecimiento de Agua y
Alcantarillado de la FIAUSMP tienen la siguiente información:
Año Población
2002 6072
2007 6554
2012 7085
2017 7735
2022 8542
2027 9533
2032 10894
USO Descripción Dotación (l/h/d)
Público Universidad, CE, Hospital, Áreas Verdes,…. 28.2
Comercial Hotel, Oficinas, Restaurant, Matadero,…. 35.0
Doméstico Cocina, SSHH, Áreas Verdes,… 120.8

La proyección del consumo se realizará considerando que el consumo neto se

incrementará en 10% del incremento porcentual de la población. La
reducción de perdidas para cada censo disminuirá en 3%. Determinar los
caudales de diseño.
19
 VARIACIONES DE CONSUMO
EJERCICIO 04
Calcular los gastos de diseño para el sistema de agua potable de la Ciudad de San
Clemente, Pisco. Considerando que la Dotación es 175 l/h/día y la población dentro
de 10 años será 4220, la población dentro de 15 años será 4658, y la población
dentro de 20 años será 4951.

20
 VARIACIONES DE CONSUMO
EJERCICIO 05

Calcular los gastos de diseño para el sistema de agua

potable de Pizana, Centro Poblado ubicado al norte de la
Ciudad de Tocache. Considerar la dotación 205 l/h/d y la
población en el año 2017 es 2010 habitantes.

21
 VARIACIONES DE CONSUMO
EJERCICIO 06

El terreno del predio es de 160 m2, tiene un perímetro de 56 m, de los

cuales 8 metros son de frente y 20 metros de largo. La construcción cuenta
con un (01) semisótano, cuatro (04) niveles y una (01) azotea. El edificio
vivienda multifamiliar está destinado para (01) departamento tipo flat por piso
y (01) departamento dúplex dividido en dos niveles teniendo en su totalidad
(04) departamentos tipo flat con vista al parque y en la parte posterior (02)
departamentos dúplex.

22
 VARIACIONES DE CONSUMO
EJERCICIO 07

Área de Estacionamiento de 96 m2

Primer Piso:
Segundo Piso:
½ Departamento (Dúplex)
½ Departamento (Dúplex)
02 Lavaderos (de cocina y ropa)
03 Habitaciones
01 Lavadora
02 Baño completo
½ Baño
1 Departamento tipo flat
1 Departamento tipo flat
03 Habitaciones
03 Habitaciones
02 Baños completos
02 Baños completos
02 Lavaderos (de cocina y ropa)
02 Lavaderos (de cocina y ropa)
01 Lavadora
01 Lavadora
Área Verde 1.8 m2
Área Verde 1.8 m2

23
 VARIACIONES DE CONSUMO
EJERCICIO 07

Tercer Piso: Cuarto Piso:

½ Departamento ½ Departamento
(Dúplex) (Dúplex)
02 Lavaderos 03 Habitaciones
01 Lavadora 02 Baños completo
½ Baño 1 Departamento tipo flat
1 Departamento tipo flat 03 Habitaciones
03 Habitaciones 02 Baños completos
02 Baños completos 02 Lavaderos (de cocina y ropa)
02 Lavaderos (de cocina y ropa) 01 Lavadora
01 Lavadora
Área Verde m2
1.8

24
 VIDEOS - FORO
Ver el video y participar en el foro correspondiente a esta semana

1) -
