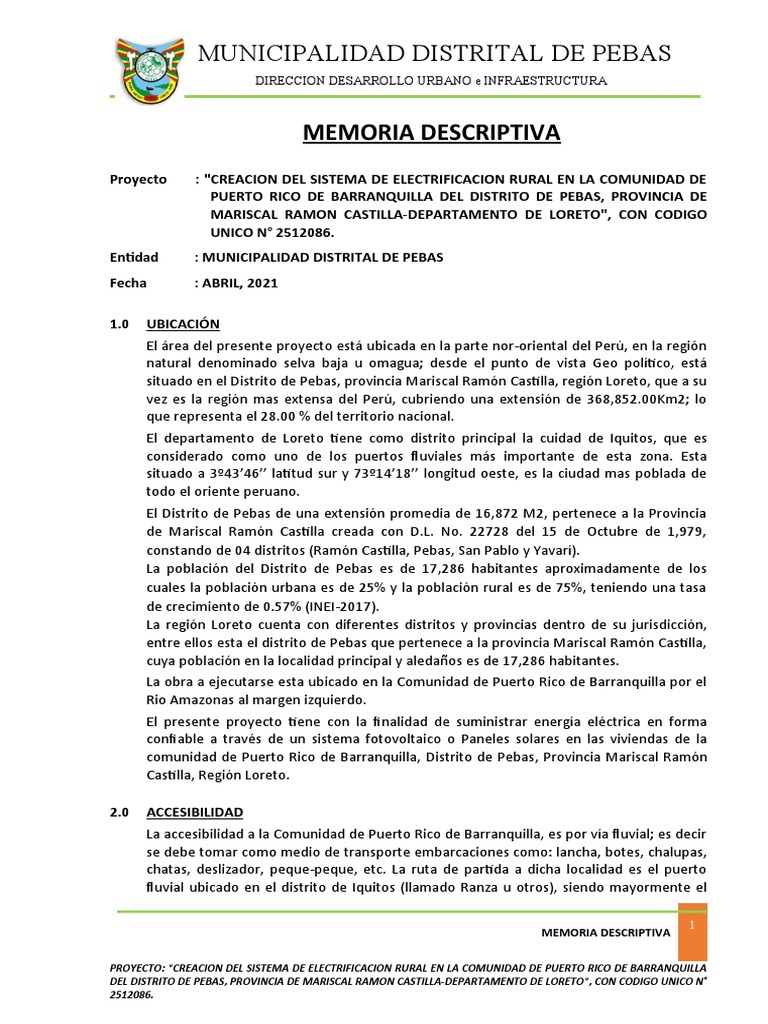

MUNICIPALIDAD DISTRITAL DE PEBAS

DIRECCION DESARROLLO URBANO e INFRAESTRUCTURA

MEMORIA DESCRIPTIVA
Proyecto : "CREACION DEL SISTEMA DE ELECTRIFICACION RURAL EN LA COMUNIDAD DE
PUERTO RICO DE BARRANQUILLA DEL DISTRITO DE PEBAS, PROVINCIA DE
MARISCAL RAMON CASTILLA-DEPARTAMENTO DE LORETO", CON CODIGO
UNICO N° 2512086.
Entidad : MUNICIPALIDAD DISTRITAL DE PEBAS
Fecha : ABRIL, 2021

1.0 UBICACIÓN
El área del presente proyecto está ubicada en la parte nor-oriental del Perú, en la región
natural denominado selva baja u omagua; desde el punto de vista Geo político, está
situado en el Distrito de Pebas, provincia Mariscal Ramón Castilla, región Loreto, que a su
vez es la región mas extensa del Perú, cubriendo una extensión de 368,852.00Km2; lo
que representa el 28.00 % del territorio nacional.
El departamento de Loreto tiene como distrito principal la cuidad de Iquitos, que es
considerado como uno de los puertos fluviales más importante de esta zona. Esta
situado a 3º43’46’’ latitud sur y 73º14’18’’ longitud oeste, es la ciudad mas poblada de
todo el oriente peruano.
El Distrito de Pebas de una extensión promedia de 16,872 M2, pertenece a la Provincia
de Mariscal Ramón Castilla creada con D.L. No. 22728 del 15 de Octubre de 1,979,
constando de 04 distritos (Ramón Castilla, Pebas, San Pablo y Yavarí).
La población del Distrito de Pebas es de 17,286 habitantes aproximadamente de los
cuales la población urbana es de 25% y la población rural es de 75%, teniendo una tasa
de crecimiento de 0.57% (INEI-2017).
La región Loreto cuenta con diferentes distritos y provincias dentro de su jurisdicción,
entre ellos esta el distrito de Pebas que pertenece a la provincia Mariscal Ramón Castilla,
cuya población en la localidad principal y aledaños es de 17,286 habitantes.
La obra a ejecutarse esta ubicado en la Comunidad de Puerto Rico de Barranquilla por el
Rio Amazonas al margen izquierdo.
El presente proyecto tiene con la finalidad de suministrar energía eléctrica en forma
confiable a través de un sistema fotovoltaico o Paneles solares en las viviendas de la
comunidad de Puerto Rico de Barranquilla, Distrito de Pebas, Provincia Mariscal Ramón
Castilla, Región Loreto.

2.0 ACCESIBILIDAD
La accesibilidad a la Comunidad de Puerto Rico de Barranquilla, es por vía fluvial; es decir
se debe tomar como medio de transporte embarcaciones como: lancha, botes, chalupas,
chatas, deslizador, peque-peque, etc. La ruta de partida a dicha localidad es el puerto
fluvial ubicado en el distrito de Iquitos (llamado Ranza u otros), siendo mayormente el

1
MEMORIA DESCRIPTIVA

PROYECTO: "CREACION DEL SISTEMA DE ELECTRIFICACION RURAL EN LA COMUNIDAD DE PUERTO RICO DE BARRANQUILLA
DEL DISTRITO DE PEBAS, PROVINCIA DE MARISCAL RAMON CASTILLA-DEPARTAMENTO DE LORETO", CON CODIGO UNICO N°
2512086.
 MUNICIPALIDAD DISTRITAL DE PEBAS
DIRECCION DESARROLLO URBANO e INFRAESTRUCTURA

horario de zarpe las tardes. El tiempo promedio de viaje en embarcaciones de mayor

capacidad oscilan entre 15 a 20 horas; siendo este relativo con respecto a otros tipos de
medio de transporte.

3.0 ANTECEDENTES
El Distrito de Pebas cuenta en su jurisdicción con diferentes Caseríos, Comunidades,
AA.HH., PP.JJ., etc dentro y fuera de su periferia, pero que carecen de infraestructuras
viales adecuadas y óptimas para su desarrollo socio-económico.
La Municipalidad Distrital de Pebas en esta nueva gestión edil que encabeza el titular de
pliego, delegación de regidores, funcionarios y la oficina de desarrollo urbano e
infraestructura gestionaron la elaboración, revisión y evaluación del estudio de pre
inversión a nivel de Expediente Técnico correspondiente al Proyecto: "CREACION DEL
SISTEMA DE ELECTRIFICACION RURAL EN LA COMUNIDAD DE PUERTO RICO DE
BARRANQUILLA DEL DISTRITO DE PEBAS, PROVINCIA DE MARISCAL RAMON CASTILLA-
DEPARTAMENTO DE LORETO", CON CODIGO UNICO N° 2512086, con la finalidad de
mejorar la calidad de vida de los pobladores y brindar energía eléctrica para el desarrollo
de sus actividades diarias . Este proyecto beneficiara a 103 personas las cuales
diariamente sufren la necesidad de energía eléctrica.
Las localidad de Puerto Rico de Barranquilla, se encuentra ubicado al margen izquierdo
del rio amazonas de bajada, cuenta con 20 viviendas (103 POBLADORES), es zona
inundable, el último creciente del rio amazonas llego a 1.65 mt. sobre la superficie de la
tierra, esta califica como zona muy pobre, no cuenta con los servicios básicos (agua
potable, saneamiento y energía eléctrica), ante la falta de infraestructura para el
consumo de agua potable las familias se abastecen del rio amazonas, solo cuenta con el
nivel educativo de primaria, las familias se dedican principalmente a la actividad agrícola.
Con relación al problema que viene afectando a los pobladores, esta se da por la falta de
infraestructura eléctrica lo cual viene generando durante muchos años descontento
social en población. La falta de energía eléctrica, limita el desarrollo de actividades en la
noche, los alumnos no pueden estudiar, las familias utilizan mecheros para alumbrarse,
la utilización de tales instrumentos da origen a la presencia de enfermedades
respiratorias que deteriora aún más el nivel de vida de estos pobladores. No existe
establecimiento de salud, los pacientes son atendidos en nuevo pebas el mismo que está
a 25 minutos en peque pequé.

3.0 DESCRIPCION DEL PROYECTO

SISTEMAS FOTOVOLTAICOS
LUGAR DE UBICACIÓN. - Los paneles o módulos fotovoltaicos se pueden instalar en
terrazas, tejados, patios, ventanas, balcones, paredes, cornisas, postes, etc. teniendo
muy en cuenta que no deben existir obstáculos que les puedan dar sombra (como
vegetación, nieve, tierra, elementos constructivos, otras edificaciones cercanas, otros
módulos, etc.) al menos durante las horas centrales del día.

2
MEMORIA DESCRIPTIVA

PROYECTO: "CREACION DEL SISTEMA DE ELECTRIFICACION RURAL EN LA COMUNIDAD DE PUERTO RICO DE BARRANQUILLA
DEL DISTRITO DE PEBAS, PROVINCIA DE MARISCAL RAMON CASTILLA-DEPARTAMENTO DE LORETO", CON CODIGO UNICO N°
2512086.
 MUNICIPALIDAD DISTRITAL DE PEBAS
DIRECCION DESARROLLO URBANO e INFRAESTRUCTURA

Si se permite el montaje en los tejados, considere una separación adecuada entre los
módulos y el tejado ó cubierta para permitir la circulación del aire.
Los paneles deben ser montados de tal manera que tengan un fácil acceso a los
servicios de limpieza, mantenimiento, así como los espacios mínimos para una buena
circulación de los usuarios. Esto también se aplica a la batería y al controlador.
Los paneles no deben colocarse cerca de fuentes contaminantes como chimeneas
industriales de combustión, carreteras polvorientas, etc. así como de elementos de
almacenamiento de agua para evitar el deterioro del panel fotovoltaico.
De preferencia los paneles deben ubicarse cerca de los lugares donde se ubicarán la
unidad de control, la batería y el uso final, para evitar cables largos que elevan el costo
y originan pérdidas de disipación.
La unidad de control y batería de almacenamiento deben instalarse dentro de un
espacio que pueda soportar las inclemencias del clima, los golpes, etc. y que tenga
suficiente ventilación natural. Evitar los lugares expuestos directamente a la luz del sol.
Si la batería de almacenamiento tiene electrolito líquido debe ubicarse en un ambiente
aislado que evite el contacto de los gases emanados con los componentes electrónicos.
Deben tomarse precauciones para evitar el cortocircuito accidental de los terminales
de la batería.
La instalación de los cables debe cumplir con lo estipulado en el Código Nacional de
Electricidad.
Los cables deben asegurarse a las estructuras de soporte o a las paredes, para evitar
esfuerzos mecánicos sobre otros elementos de la instalación eléctrica (cajas de
conexión, balastos, interruptores, etc.).
Así mismo, su ubicación no debe conllevar ningún riesgo para la seguridad y la salud de
las personas por lo que se tiene que dejar libre las rutas de escape en caso de
emergencias.
ORIENTACIÓN E INCLINACIÓN

La orientación e inclinación de los paneles fotovoltaicos debe analizarse de tal modo

que reciba una óptima radiación solar para el abastecimiento eléctrico de la vivienda de
acuerdo con los usos y necesidades.
Los paneles fotovoltaicos estacionarios deben estar orientados hacia el norte y
mantener un ángulo de inclinación equivalente a la latitud del lugar de instalación más
10 grados.
ESTRUCTURA DE SOPORTE.

Si el montaje se hace sobre la cobertura o tejado, las estructuras de soporte no

deberán fijarse a las tejas o a las calaminas, sino a las vigas u otro elemento de la
estructura de la vivienda.

3
MEMORIA DESCRIPTIVA

PROYECTO: "CREACION DEL SISTEMA DE ELECTRIFICACION RURAL EN LA COMUNIDAD DE PUERTO RICO DE BARRANQUILLA
DEL DISTRITO DE PEBAS, PROVINCIA DE MARISCAL RAMON CASTILLA-DEPARTAMENTO DE LORETO", CON CODIGO UNICO N°
2512086.
 MUNICIPALIDAD DISTRITAL DE PEBAS
DIRECCION DESARROLLO URBANO e INFRAESTRUCTURA

La estructura del techo o marco de soporte así como el anclaje de los paneles deben
ser lo suficientemente fuertes para soportar las cargas extras como las del viento
(especialmente en áreas donde se dan ventiscas o tormentas). Como el panel es
rectangular, la mínima fuerza de palanca ejercida por el viento se tiene cuando el lado
más largo es paralelo a la superficie de montaje (suelo o techo).
En caso de utilizarse estructuras metálicas, éstas deberán pintarse con un esmalte
anticorrosivo no contaminante para proteger la integridad del panel fotovoltaico. Si se
quiere utilizar ángulos de acero galvanizados y no vive cerca del mar (aire salino) puede
usar ferretería de acero. En todos los casos se deberán sellar adecuadamente las
perforaciones hechas en las azoteas para no perjudicar la impermeabilización del
mismo.
Si ubica una estructura de soporte sobre el techo, considere una separación adecuada
entre los paneles y el techo, para facilitar su ventilación. Esta recomendación es muy
importante si el techo es metálico. Para techos que no son planos, el ángulo de
inclinación del soporte debe incluir el del techo. Si vive en la montaña y nieva
considerablemente, el sostén debe tener una altura superior al máximo previsto para la
acumulación de nieve, para evitar el sombreado de las células. En estos lugares,
coloque el lado más corto del panel fotovoltaico paralelo al suelo, a fin de que la nieve
resbale al calentarse el mismo.
Debe tomarse en cuenta que el cálculo y la construcción de la estructura y el sistema
de fijación de módulos permita las necesarias dilataciones térmicas sin transmitir
cargas que puedan afectar a la integridad de los paneles fotovoltaicos.
El diseño de las estructuras de soporte debe facilitar la limpieza de los módulos
fotovoltaicos y la inspección de las cajas de conexión.
PROTECCIONES Y ELEMENTOS DE SEGURIDAD ELECTRICA.
La instalación fotovoltaica incorporará los elementos y las características necesarias
para garantizar en todo momento la calidad y la seguridad del suministro eléctrico
(frente contactos directos e indirectos, cortocircuito sobrecargas, etc.) de modo que
cumplan las directivas del Código Nacional de Electricidad.
La Toma a Tierra debe ser conectada al marco metálico del panel fotovoltaico. De
haber más paneles, conecte los marcos metálicos entre sí utilizando alambre conductor
para puesta a tierra. El propósito de esta conexión es conducir cualquier carga eléctrica
inducida en la superficie del panel a tierra, cuando se producen tormentas eléctricas. La
misión de esta tierra no es actuar como pararrayo, sino conseguir que las cargas
inducidas sobre la superficie del panel fotovoltaico se redistribuyan en una mayor
superficie (tierra).
Blindaje, si se quiere proteger los cables contra roedores puede usarse un blindaje
mecánico usando una cobertura espirada flexible, estos blindajes deben ser cortados
diagonalmente, paralelo al espiral, como los bordes son filosos y disparejos se hace

4
MEMORIA DESCRIPTIVA

PROYECTO: "CREACION DEL SISTEMA DE ELECTRIFICACION RURAL EN LA COMUNIDAD DE PUERTO RICO DE BARRANQUILLA
DEL DISTRITO DE PEBAS, PROVINCIA DE MARISCAL RAMON CASTILLA-DEPARTAMENTO DE LORETO", CON CODIGO UNICO N°
2512086.
 MUNICIPALIDAD DISTRITAL DE PEBAS
DIRECCION DESARROLLO URBANO e INFRAESTRUCTURA

necesario terminar el blindaje usando conectores que protejan la zona del corte y, a la
vez, puedan ser insertados en una de las partes removibles de las cajas de conexiones.
6.0 DOCUMENTOS QUE CONTIENE EL ESTUDIO
El presente Estudio a nivel de Expediente Técnico Definitivo para el Proyecto:
"CREACION DEL SISTEMA DE ELECTRIFICACION RURAL EN LA COMUNIDAD DE PUERTO
RICO DE BARRANQUILLA DEL DISTRITO DE PEBAS, PROVINCIA DE MARISCAL RAMON
CASTILLA-DEPARTAMENTO DE LORETO", CON CODIGO UNICO N° 2512086, está
integrado de la siguiente documentación en su contenido:
 MEMORIA DESCRIPTIVA
 ESPECIFICACIONES TÉCNICAS
 CALCULOS JUSTIFICATIVOS
 PLANILLA DE METRADOS
 CALCULO DE FLETE
 PRESUPUESTO
 PRESUPUESTO DESAGREGADO
 RELACION DE INSUMOS
 FORMULA POLINOMICA
 ANALISIS DE PRECIOS UNITARIOS
 ANALISIS DE GASTOS GENERALES
 CRONOGRAMA DE EJECUCION DE OBRA
 CRONOGRAMA DE DESEMBOLSOS MENSUALES
 PROGRAMACION DE OBRA
 COTIZACIONES
 INFORME TOPOGRAFICO
 INFORME DE ESTIMACION DE RIESGO
 PANEL FOTOGRAFICO
 PLANOS
 Formato 8A

7.0 VALOR REFERENCIAL

El monto referencial para la ejecución de obra del proyecto: "CREACION DEL SISTEMA
DE ELECTRIFICACION RURAL EN LA COMUNIDAD DE PUERTO RICO DE BARRANQUILLA
DEL DISTRITO DE PEBAS, PROVINCIA DE MARISCAL RAMON CASTILLA-DEPARTAMENTO
DE LORETO", CON CODIGO UNICO N° 2512086, asciende a la suma de TRESCIENTOS MIL
QUINIENTOS SESENTA Y OCHO CON 47/100 NUEVO SOLES (S/ 300,568.47), con la

5
MEMORIA DESCRIPTIVA

PROYECTO: "CREACION DEL SISTEMA DE ELECTRIFICACION RURAL EN LA COMUNIDAD DE PUERTO RICO DE BARRANQUILLA
DEL DISTRITO DE PEBAS, PROVINCIA DE MARISCAL RAMON CASTILLA-DEPARTAMENTO DE LORETO", CON CODIGO UNICO N°
2512086.
 MUNICIPALIDAD DISTRITAL DE PEBAS
DIRECCION DESARROLLO URBANO e INFRAESTRUCTURA

inclusión del 12.00% de Gastos Generales, 5.00% de Utilidades y 18.00% de I.G.V. con
precios unitarios al mes de Abril de 2021.

A continuación, se detalla estos valores referenciales:

7.01 Ejecución de Obra:

DESCRIPCIÓN PRESUPUESTO

COSTO DIRECTO S/. 207,341.51

GASTOS
(12.00%) S/. 24,880.98
GENERALES
UTILIDAD (5.00%) S/. 10,367.08
  =============
SUB TOTAL (1) S/. 242,589.57
IGV   (18.00%) S/. 43,666.12
  =============
SUB TOTAL (2) S/. 286,255.69
SUPERVISION DE OBRA (5.00 %) S/. 14,312.78
      =============
PRESUPUESTO TOTAL DE INVERSIÓN S/. 300,568.47

8.0 FINANCIAMIENTO
Los fondos para la ejecución de obra del presente proyecto serán con Recursos
Determinados.

9.0 MODALIDAD DE EJECUCION

La presente obra se proyecta a ejecutarse por la modalidad de: Por Contrata A Suma
Alzada.

10.0 PLAZO DE EJECUCION

El plazo de ejecución de obra será de 45 días calendario.

6
MEMORIA DESCRIPTIVA

PROYECTO: "CREACION DEL SISTEMA DE ELECTRIFICACION RURAL EN LA COMUNIDAD DE PUERTO RICO DE BARRANQUILLA
DEL DISTRITO DE PEBAS, PROVINCIA DE MARISCAL RAMON CASTILLA-DEPARTAMENTO DE LORETO", CON CODIGO UNICO N°
2512086.
