TURBODISEL S.A.

– División motores
Motor Cat. 3512

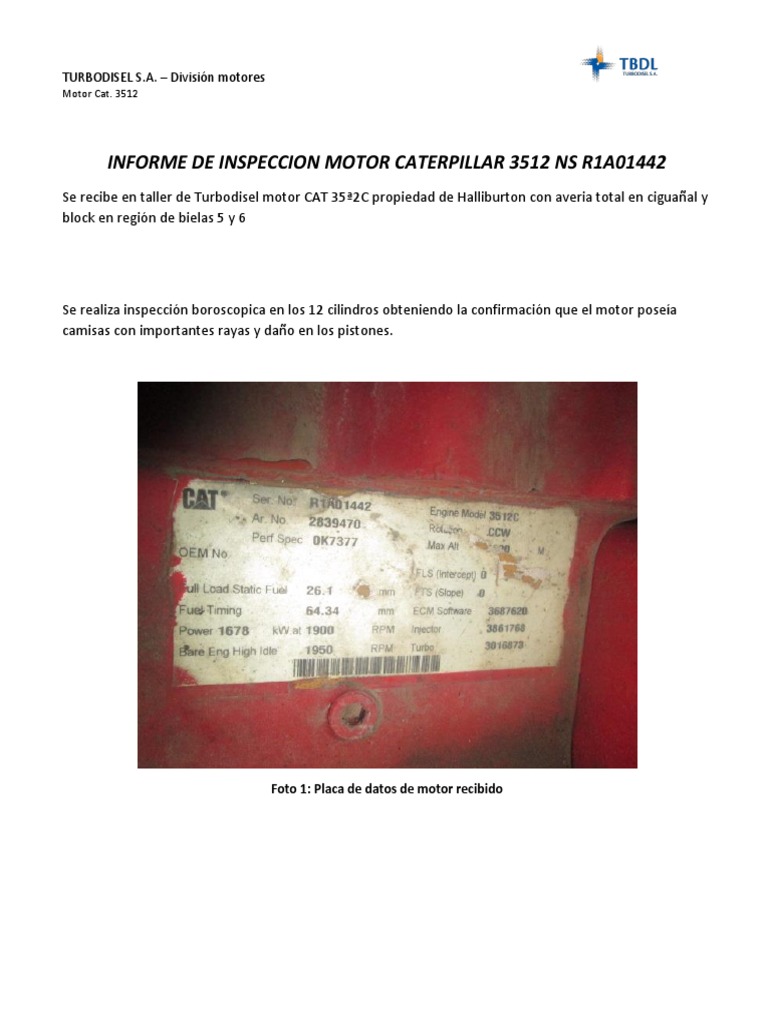

INFORME DE INSPECCION MOTOR CATERPILLAR 3512 NS R1A01442

Se recibe en taller de Turbodisel motor CAT 35ª2C propiedad de Halliburton con averia total en ciguañal y
block en región de bielas 5 y 6

Se realiza inspección boroscopica en los 12 cilindros obteniendo la confirmación que el motor poseía
camisas con importantes rayas y daño en los pistones.

Foto 1: Placa de datos de motor recibido

TURBODISEL S.A. – División motores
Motor Cat. 3512

Foto 2: Imagen general de motor

TURBODISEL S.A. – División motores
Motor Cat. 3512

Foto 3: Detalle de rotura encontrada

 Se desmontaron multiples de escape, silenciadores y se retiran turbos.

 Se desmontan circuitos de agua, aire, combustible y aceite de motor.
 Se desmontan tapas de cilindro
 Se retiran bombas de agua, aceite y combustible
 Se desmontan conjuntos de potencia
 Se retiran los inyectores
Durante el desarme se encuentra la siguiente anomalía en el armado del motor.
El motor R1A01442 según armado original, utiliza cojinetes de biela CAT 230.2520 y en el motor se
encontraron totalidad de cojinetes de biela CAT 107.7330
La diferencia entre estos repuestos es un orificio de paso de aceite a la biela, el cual queda obturado
utilizando el cojinete 107.7330
TURBODISEL S.A. – División motores
Motor Cat. 3512
TURBODISEL S.A. – División motores
Motor Cat. 3512

Foto 4 y 5: Cojinetes de biela extraidos del motor (faltan cojinetes 5 y 6, totalmente dañados)

Se inspecciona la totalidad de componentes para considerar su recuperación para utilización en otras

reparaciones.

Block y cigüeñal; descartados por rotura total

Bombas de aceite, agua y combustible, en condiciones de ser intervenidas para reutilización
Arboles de leva. No poseen marcas ni daños. Se pulieron y dejaron disponibles para reutilización.
Se alistan cañerías, conexiones, frente y contrafrente, carter y perisfericos para su eventual reutilización.
Los inyectores extraidos son usados y reparados por un proveedor local
TURBODISEL S.A. – División motores
Motor Cat. 3512

Foto 6 y 7: Inyectores de combustible
