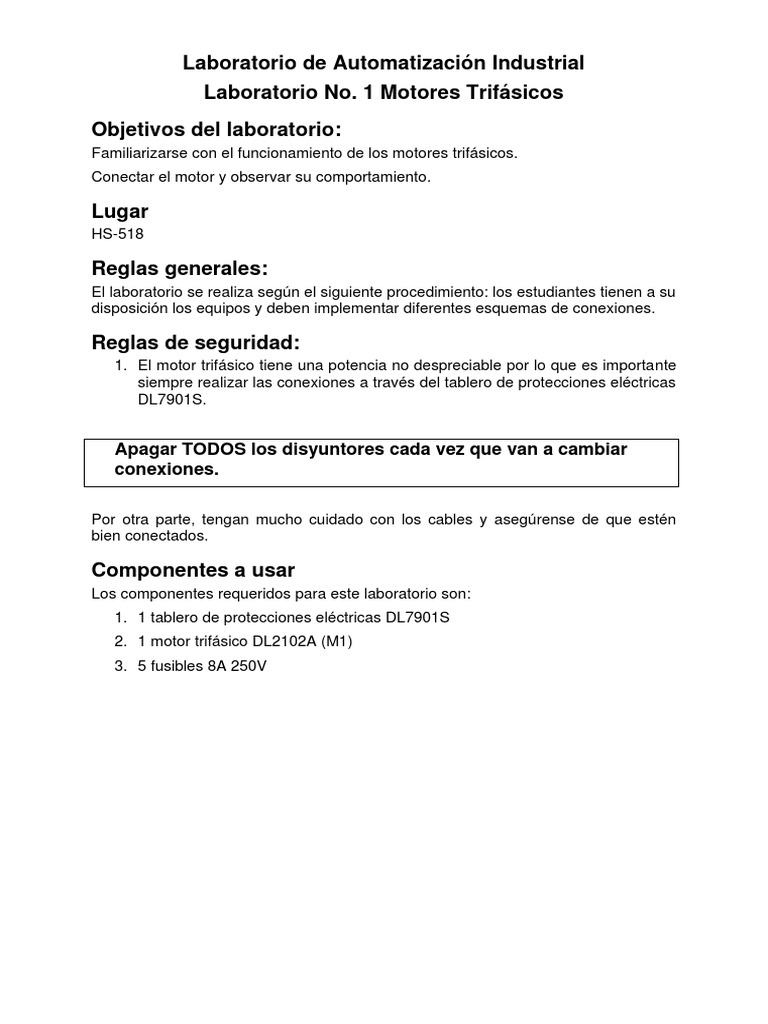

Laboratorio de Automatización Industrial

Laboratorio No. 1 Motores Trifásicos

Objetivos del laboratorio:
Familiarizarse con el funcionamiento de los motores trifásicos.
Conectar el motor y observar su comportamiento.

Lugar
HS-518

Reglas generales:
El laboratorio se realiza según el siguiente procedimiento: los estudiantes tienen a su
disposición los equipos y deben implementar diferentes esquemas de conexiones.

Reglas de seguridad:
1. El motor trifásico tiene una potencia no despreciable por lo que es importante
siempre realizar las conexiones a través del tablero de protecciones eléctricas
DL7901S.

Apagar TODOS los disyuntores cada vez que van a cambiar

conexiones.

Por otra parte, tengan mucho cuidado con los cables y asegúrense de que estén
bien conectados.

Componentes a usar
Los componentes requeridos para este laboratorio son:
1. 1 tablero de protecciones eléctricas DL7901S
2. 1 motor trifásico DL2102A (M1)
3. 5 fusibles 8A 250V
Circuitos a diseñar e implementar
Circuito 1: Motor con Rotor Corto Circuitado
Cablear el motor trifásico en configuración “Rotor Corto Circuitado”, conectarlo a la
fuente de alimentación trifásica y comprobar su funcionamiento.
Cargar el motor por medio de la banda de fricción y comprobar la operación del relé
térmico.
Deben conectar y comprobar el funcionamiento del motor tanto en conexión estrella
como en conexión triángulo.

Circuito 2: Arranque con reóstato

Utilizar las resistencias disponibles en la parte inferior del motor DL2102A y
comprobar que el torque de arranque es mayor en presencia de mayor resistencia
en el rotor. Pueden apoyarse en el manual “Motor de tres fases DL2102A”.

Circuito 3: Cambio del sentido de rotación del motor trifásico

De la descripción teórica del funcionamiento de un motor trifásico, deducir cómo
invertir el sentido de rotación del motor. Cablear la nueva configuración.

Preguntas
A parte de entregar los diagramas de sus conexiones, necesito que contesten las
siguientes preguntas.
1. ¿A qué velocidad máxima gira el motor cuando es alimentado por una fuente
trifásica a 220VAC y 60Hz?
2. ¿En cuál de las dos configuraciones estrella y triángulo tenemos mayor torque
de arranque? ¿Qué pasa con el torque nominal y la velocidad nominal?
Calcule el deslizamiento del motor en estrella y en triangulo.
3. Se dice que el motor es de tipo asíncrono. ¿Por qué? ¿Cómo se define la
velocidad de sincronismo?
4. En caso de alimentar el motor con una fuente de 110VAC a 30Hz, el motor
giraría más lentamente, pero con mayor torque. ¿Es esta afirmación
verdadera o falsa?
5. ¿Puede el motor DL2102A funcionar con un voltaje de 380V en conexión
triangulo? Explique su respuesta.
6. Reportar los datos presentes en la placa del motor y explicar cada uno de
estos datos (Utilice la foto “Placa motor AC De Lorenzo”, 15 ítems).
 Rubrica de calificación del informe de laboratorio
# Sección Rating Peso Nota
Portada: Institución, nombre del laboratorio, nombre de los integrantes,
1 0,5
y fecha.
Resumen: Descripción concisa de los objetivos del laboratorio, enfoques
2 0,5
y resultados.
3 Tabla de contenido y nomenclatura. 0,5
Introducción: Antecedentes, objetivos/alcance, propósito y contenido
4 1
del informe.
Métodos experimentales y procedimientos: Diagramas, esquemas,
5 1
equipos, instrumentos, procedimiento.
Teoría y análisis: Describir las variables que se conoce, las suposiciones,
las características (citar fuente), etc. Aplicar las leyes físicas y/o
6 1
ecuaciones que correspondan. Desarrollar un análisis completo, pero no
sustituir los valores numéricos.
Resultados y discusión: Presentar los resultados en forma gráfica y/o
7 tabular. Comparar los datos experimentales con la teoría. Proporcionar 3
declaraciones claras de los hallazgos. Discutir errores.
Preguntas: Responder las preguntas propuestas en la práctica, sustentar
8 las afirmaciones con referencias confiables o con la ayuda de la sección 9
"Teoría y análisis" o “Resultados y discusión”, según corresponda.
Conclusiones y recomendaciones: Conclusiones en concordancia con los
9 2
objetivos planteados. Recomendaciones relevantes.
10 Referencias (>3). 1

11 Profesionalismo: Organización, lógica, gramática. 0,5

TOTAL: /100
Rating:
5: Excelente
4: Muy bueno
3: Promedio
2: Malo
1: Inaceptable o no existe
