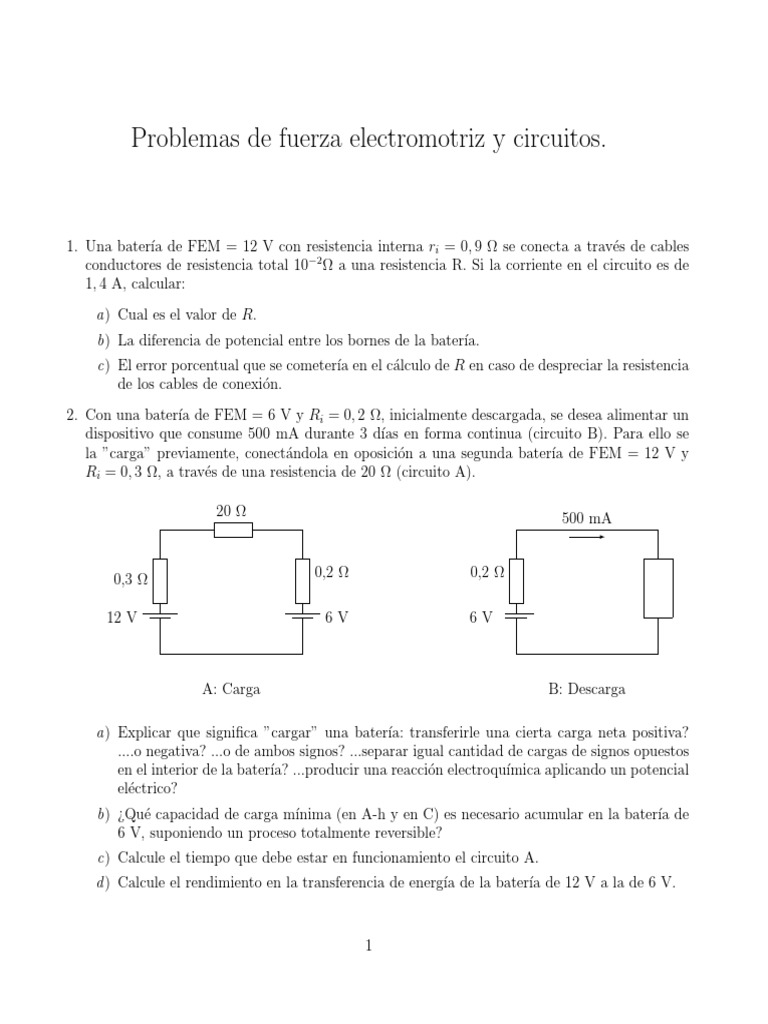

Problemas de fuerza electromotriz y circuitos.

1. Una baterı́a de FEM = 12 V con resistencia interna ri = 0, 9 Ω se conecta a través de cables

conductores de resistencia total 10−2 Ω a una resistencia R. Si la corriente en el circuito es de
1, 4 A, calcular:

a) Cual es el valor de R.
b) La diferencia de potencial entre los bornes de la baterı́a.
c) El error porcentual que se cometerı́a en el cálculo de R en caso de despreciar la resistencia
de los cables de conexión.

2. Con una baterı́a de FEM = 6 V y Ri = 0, 2 Ω, inicialmente descargada, se desea alimentar un

dispositivo que consume 500 mA durante 3 dı́as en forma continua (circuito B). Para ello se
la ”carga” previamente, conectándola en oposición a una segunda baterı́a de FEM = 12 V y
Ri = 0, 3 Ω, a través de una resistencia de 20 Ω (circuito A).

20 Ω 500 mA

0,3 Ω 0,2 Ω 0,2 Ω

12 V 6V 6V

A: Carga B: Descarga

a) Explicar que significa ”cargar” una baterı́a: transferirle una cierta carga neta positiva?
....o negativa? ...o de ambos signos? ...separar igual cantidad de cargas de signos opuestos
en el interior de la baterı́a? ...producir una reacción electroquı́mica aplicando un potencial
eléctrico?
b) ¿Qué capacidad de carga mı́nima (en A-h y en C) es necesario acumular en la baterı́a de
6 V, suponiendo un proceso totalmente reversible?
c) Calcule el tiempo que debe estar en funcionamiento el circuito A.
d ) Calcule el rendimiento en la transferencia de energı́a de la baterı́a de 12 V a la de 6 V.

1
 Problemas de fuerza electromotriz y circuitos. 2

3. Para medir la fem y resistencia interna de una fuente, se la conecta a una resistencia variable,
en serie con un amperı́metro, que se puede considerar ideal. Para R = 100 Ω, se mide una
intensidad de corriente de 90,91 mA, y para R = 200 Ω, la intensidad se reduce a 47,62 mA.
Calcular los valores de E y r.

4. Calcular para el siguiente circuito, la potencia que disipa la resistencia R2 (suponga fuentes
ideales).

R0
R4

R1 ε2 R3
ε1
R2 ε3

ε1 = 6 V, ε2 = 10 V, ε3 = 12 V, R1 = R0 = 20 Ω, R2 = 2 Ω, R3 = 3 Ω y R4 = 7 Ω.
5. Al circuito de la figura se lo conoce como circuito o puente de Wheastone. Se lo usa principal-
mente para medir resistencias (método de comparación con resistencias conocidas). Demostrar
que cuando la corriente en el galvanómetro es cero, se cumple la relación R1 Rx = R2 R3 .

R1 R3
ε
R2 G Rx

6. a) Hallar las expresiones del error porcentual cometido en la medición de una resistencia
(como el cociente entre los valores medidos de V e I), cuando medimos estas últimas
magnitudes con instrumentos no ideales (Rv no infinito y RA distinto de cero), para cada
una de las conexiones que se esquematizan (1): circuito ”corto” y (2): circuito ”largo”
respectivamente).

Fı́sica II - Dpto. de Fı́sica - FIQ - UNL

 Problemas de fuerza electromotriz y circuitos. 3

b) Señalar en cada caso, cuáles de los aparatos representados en los esquemas de Los circuitos
corresponden a amperı́metros y cuales a voltı́metros.
c) Determinar cual de los métodos es mas conveniente en los siguientes casos:
R es grande (del orden de Rv ).
R es pequeña (del orden de RA ).
d ) ¿Cómo conviene en general que sean las relaciones RA /R y Rv /R?.

R R

E E
(1) (2)

7. En el siguiente circuito, calcular:

A1 A2

E, Ri R V1 R V2

R = 10 Ω, RA = 1 Ω, RV = 100 Ω y E = 10 V con Ri = 1 Ω

a) Resistencia equivalente (del circuito total conectado al generador).

b) Lecturas en los instrumentos.

8. En el circuito puente de la figura, se mide Ex por el método de oposición y se encuentra que el

galvanómetro G indica una intensidad de corriente cero cuando x = 0, 793 m.

L
x

ExG

E = 12 V y L = 1, 00 m.

Fı́sica II - Dpto. de Fı́sica - FIQ - UNL

 Problemas de fuerza electromotriz y circuitos. 4

a) ¿Cuánto vale la Fem Ex ?

b) Puede determinarse por este método la resistencia interna de Ex ?

Circuitos RC
9. Considere un circuito serie RC como el de la figura, para el cual R = 1 MΩ ,
C = 5 µF y E = 30 V.

R C

Determine:
a) La constante de tiempo del circuito.
b) La carga máxima que adquiere el capacitor después que el interruptor se
cierra.
c) La Intensidad de corriente 10 segundos después de cerrado el interruptor.
d ) La potencia instantánea disipada por la resistencia a t = 5 seg. y a t = 10
seg. (considere t =0 cuando se cierra el interruptor).
e) La energı́a disipada por la resistencia entre t = 5 seg. y t = 10 seg.
f ) Un balance de energı́a entre t =0 y t = 10 segundos.
10. Para el circuito de la figura, calcular la corriente que indica el amperı́metro
para los instantes t = 0 y t = infinito. Considerar inicialmente descargados los
condensadores y t = 0 el instante del cierre de la llave.

25 µF
20 Ω 40 Ω

50 µF
A S
20 Ω

12 V

Fı́sica II - Dpto. de Fı́sica - FIQ - UNL

 Problemas de fuerza electromotriz y circuitos. 5

11. En el siguiente circuito, C1 y C2 se hallan inicialmente descargados, y las dos

llaves abiertas.

Calcular las indicaciones del amperı́metro a tiempo cero (cierre de S1), y a

tiempo infinito, para los dos casos siguientes:
a) Con S2 abierta;
b) Con S2 cerrada.
12. Para el circuito de la figura calcular en estado estacionario (con S cerrado):
a) Cuál es la corriente que circula por cada una de las ramas.
b) Las lecturas del amperı́metro y voltı́metro.
c) La caı́da de tensión en el capacitor.

S R3

E R4 V
R2
C
R1 A

En el momento en que se abre la llave S el capacitor comienza a descargarse.

d ) Cuál es la constante de tiempo para la descarga del capacitor

e) Cual es la energı́a almacenada en el capacitor previo a abrir el interruptor.
f ) Que valor de energı́a se disipa en cada resistencia durante la descarga.
E = 12 V, R1 = 800 KΩ, R2 = 3 MΩ, R3 = 800 KΩ,R4 = 700 KΩ, C = 20 pF,
RV i = 10 MΩ, RAi = 100 Ω y REi = 3Ω.

Fı́sica II - Dpto. de Fı́sica - FIQ - UNL

 Problemas de fuerza electromotriz y circuitos. 6

Cuestiones
1. En los siguientes esquemas de resistencias marque si hay alguna configuración
en serie o en parelelo:

2. Si dos resistencias están conectadas en serie:

a) circula la misma corriente?
b) soportan la misma tensión?
c) disipan la misma potencia?
3. Si Ud. tiene una resistencia de 1Ω / 1W y le hace pasar una corriente de 1,5
A, qué sucede?
a) disipa calor
b) limita la corriente a 0,1 A
c) se quema
d ) ninguna de las opciones anteriores.
4. Cuál serı́a la sección del cable que usarı́a para llevar una corriente de 10 mA,
si la tensión de trabajo fuera de 1000 V?
a) 0,2 mm2
b) 2 mm2
c) 20 mm2
d ) cualquiera de las anteriores.
5. Qué sucede si intento medir con un multı́metro una tensión con sus puntas
colocadas en los bornes de corriente?
a) mido erróneamente
b) mido correctamente pero la magnitud es en amperes

Fı́sica II - Dpto. de Fı́sica - FIQ - UNL

 Problemas de fuerza electromotriz y circuitos. 7

c) destruyo el instrumento
d ) no mido nada
6. Cuál considera Ud. que es la resistencia interna de un amperı́metro ideal?
a) 0 Ω
b) aproximadamente 1 Ω
c) aproximadamente 1 kΩ
d ) aproximadamente 10 MΩ
e) infinita
7. Dependen del valor de la fem aplicada:
a) El tiempo requerido para cargar un capacitor hasta una determinada frac-
ción de su valor de equilibrio un circuito RC.
b) El tiempo requerido para cambiar la carga del capacitor en un dado valor.
8. Diseñe un método por el cual un circuito RC pueda ser usado para medir
resistencias de muy alto valor.

Fı́sica II - Dpto. de Fı́sica - FIQ - UNL
