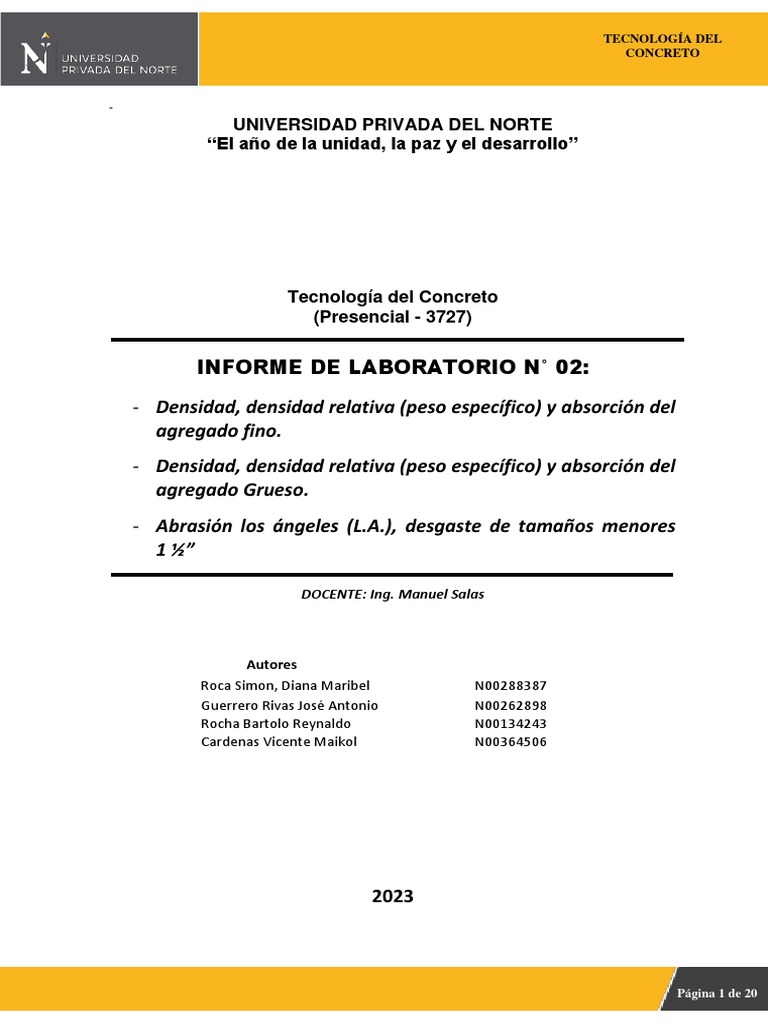

TECNOLOGÍA DEL

CONCRETO

-
UNIVERSIDAD PRIVADA DEL NORTE
“El año de la unidad, la paz y el desarrollo”

Tecnología del Concreto

(Presencial - 3727)

INFORME DE LABORATORIO N° 02:

- Densidad, densidad relativa (peso específico) y absorción del
agregado fino.
- Densidad, densidad relativa (peso específico) y absorción del
agregado Grueso.
- Abrasión los ángeles (L.A.), desgaste de tamaños menores
1 ½”

DOCENTE: Ing. Manuel Salas

Autores
Roca Simon, Diana Maribel N00288387
Guerrero Rivas José Antonio N00262898
Rocha Bartolo Reynaldo N00134243
Cardenas Vicente Maikol N00364506

2023

Página 1 de 20
 TECNOLOGÍA DEL
CONCRETO

INDICE

1. OBJETIVOS ................................................................................................................................... 3
2. EPP Y CONDICIONES DE SEGURIDAD ................................................................................... 3
3. EQUIPOS, HERRAMIENTAS, UTENSILIOS Y MATERIALES ................................................ 4
4. MARCO TEÓRICO ........................................................................................................................ 5
4.1. DENSIDAD, DENSIDAD REATIVA (P.E.) Y ABSORCIÓN DEL AGREGADO FINO .. 5
4.2. DENSIDAD, D. RELATIVA (P.E.) Y ABSORCIÓN DEL AGREGADO GRUESO ......... 8
4.3. ABRASIÓN LOS ANGELES (L.A.), DESGASTE DE TAMAÑOS MENORES 1 ½” .. 10
5. PROCEDIMIENTO DE LOS ENSAYOS ................................................................................... 12
5.1. DENSIDAD, D. RELATIVA (P.E.) Y ABSORCIÓN DEL AGREGADO FINO ............... 12
5.2. DENSIDAD, D. RELATIVO(P.E.) Y ABSORCIÓN DEL AGREGADO GRUESO ........ 13
5.3. ABRASIÓN LOS ÁNGELES (L.A.), DESGASTE DE TAMAÑOS MENORES 1 ½” .. 14
6. CÁLCULO, GRÁFICO CUADROS Y PROGRAMA ................................................................ 15
6.1. CÁLCULO DE PESO ESPECIFICO AGREGADO FINO................................................... 15
6.2. CÁLCULO DE PESO ESPECIFICO AGREGADO GRUESO .......................................... 16
6.3. CÁLCULO DE DESGASTE DE TAMAÑOS MENORES1 ½” .......................................... 17
7. RESULTADO E INTERPRETACIÓN ........................................................................................ 18
8. CONCLUSIONES ........................................................................................................................ 18
9. RECOMENDACIONES ............................................................................................................... 19
10. ANEXOS .................................................................................................................................. 20
11. BIBLIOGRAFIA ...................................................................................................................... 20
12. WEBGRAFÍA .......................................................................................................................... 20

Página 2 de 20
 TECNOLOGÍA DEL
CONCRETO

1. OBJETIVOS

- Conocer y aprender las normas para densidad, densidad relativa (peso específico)
y absorción del agregado fino (ASTM C128/ NTP 400.022), procedimiento para
cálculo del peso específico.

- Conocer y aprender las normas para densidad, densidad relativa (peso específico)
y absorción del agregado grueso (ASTM C128/ NTP 400.021), procedimiento para
cálculo del peso específico.

- Conocer y aprender las normas para con el equipo de abrasión los ángeles con
desgaste de tamaños menores de 1 ½” de tamaño (NTP 350.001), procedimiento
para determinar la resistencia a la degradación del agregado grueso de tamaño
menor.

2. EPP Y CONDICIONES DE SEGURIDAD

- EPP
o Mascarilla de bioseguridad (opcional)
o Botas de seguridad
o Guardapolvo blanco
o Guantes de nitrilo (opcional)

- CONDICIONES DE SEGURIDAD
o Levantar cargas mayores a 15kg entre dos personas.
o Mantener los pasadizos y puerta de salida libre.
o Orden y limpieza en el área de trabajo.
o Responsable de laboratorio siempre presente en los ensayos.

Página 3 de 20
 TECNOLOGÍA DEL
CONCRETO

3. EQUIPOS, HERRAMIENTAS, UTENSILIOS Y MATERIALES

Fuente, Bol y cucharones Balanza digital

Horno eléctrico

Tamices Plancha de batir y espátula

Abrasión los ángeles

Fiola de vidrio Cono de absorción

Agregado piedra Agregado arena

chancada gruesa

Página 4 de 20
 TECNOLOGÍA DEL
CONCRETO

4. MARCO TEÓRICO

4.1. DENSIDAD, DENSIDAD REATIVA (P.E.) Y ABSORCIÓN DEL AGREGADO

FINO

La densidad relativa (gravedad específica) es la característica generalmente usada para el

cálculo del volumen ocupado por el agregado en diferentes mezclas que contienen
agregados incluyendo el concreto de cemento Portland, concreto bituminoso y otras
mezclas que son proporcionadas o analizadas sobre una base de volumen absoluto. La
densidad relativa (gravedad específica) también se utiliza en el cálculo de
los vacíos entre partículas en la NTP 400.036. La densidad relativa (gravedad específica)
(SSD) se utiliza en la determinación de la humedad superficial del agregado fino por
desplazamiento de agua en el Método de Ensayo de la ASTM C70. La densidad relativa
(gravedad específica) (SSD) se usa si el agregado está húmedo, es decir, si su absorción
se ha cumplido. Por el contrario, la densidad o densidad relativa (gravedad específica) (OD)
se utiliza para los cálculos cuando el agregado está seco o se supone que está seco.

La densidad aparente y la densidad relativa aparente (gravedad específica aparente) se

refieren al material sólido que componen las partículas constituyentes, no incluyendo el
espacio de los vacíos de poros dentro de las partículas que sea accesible al agua. Este
valor no se utiliza comúnmente en la tecnología de construcción con agregados.

Determinar el peso específico seco, peso específico saturado con superficie seca, el peso
específico aparente y la absorción después de 24horas de sumergido en agua el agregado
fino.

➢ Equipos y accesorios
- Balanza : Precisión 0.1%
- Picnómetro
- Cono y pisón de absorción
- Horno : 110 ± 5°C
- Bol, cucharon, espátula

➢ Muestreo

Mezclar uniformemente y reducir por cuarteo hasta obtener un espécimen de ensayo de

aproximadamente (1kg).

Página 5 de 20
 TECNOLOGÍA DEL
CONCRETO

➢ Procedimiento

- Secar la muestra y obtener el peso inicial de la muestra seca (A)

- Sumergir en agua dicha muestra durante 24horas o que tenga una humedad de
6% como mínimo.
- Decantar el agua y secar hasta obtener un peso saturado superficialmente seco
(S), comprobar con el equipo cono de absorción.
- Separar 500g±10g de dicha muestra y pesar (S1)
- Pesar el picnómetro más agua (B)
- Obtener el peso del picnómetro más agua más muestra hasta la marca de
calibración.

➢ Cálculo

- Peso específico de masa

𝐴1
𝑃𝑒𝑚 =
𝐵 + 𝑆1 − 𝐶

o A1 = Muestra seca
o B = Picnómetro + agua
o S1 = muestra que va al picnómetro
o C = picnómetro + agua +muestra (SSS)

- Peso específico de masa saturada con superficie seca (SSS):

𝑆1
𝑃𝑒𝑠𝑠𝑠 =
𝐵 + 𝑆1 − 𝐶

o S1 = muestra que va al picnómetro

o B = Picnómetro + agua
o C = picnómetro + agua +muestra (SSS)

Página 6 de 20
 TECNOLOGÍA DEL
CONCRETO

- Peso específico aparente:

𝐴1
𝑃𝑒𝑎 =
(𝐵 + 𝐴1 − 𝐶)

- A1 : Nuevo Peso seco:

𝑆1
𝐴1 =
𝐴𝑏𝑠
(1 + )
100

- Abs: Absorción:

𝑆−𝐴
𝐴𝑏𝑠% = 𝑥100
𝐴

Página 7 de 20
 TECNOLOGÍA DEL
CONCRETO

4.2. DENSIDAD, D. RELATIVA (P.E.) Y ABSORCIÓN DEL AGREGADO GRUESO

Determinar el peso específico seco, el peso específico saturado con superficie seca, el
peso específico aparente y la absorción después de 24 horas del agregado grueso.

➢ Equipos y accesorios

- Balanza : Precisión 0.1%

- Horno : 110 ± 5°C
- Canastilla
- Tamiz N° 4

➢ Muestreo

Una muestra de agregado se sumerge en agua durante 24 horas para llenar esencialmente
los poros.

➢ Procedimiento
- Lavar mediante agua y Tamiz N°4 para luego secar la muestra a 110 º C ± 5º C.
- Obtener el Peso Inicial de la muestra seca (PS=A).
- Sumergir dicha muestra durante 24 horas.
- Luego de transcurrido ese tiempo, secar superficialmente y obtener un peso
saturado superficialmente seco (PSSS=B).
- Colocar es la canastilla y pesar la muestra sumergida en agua completamente en
agua (PSUM=C).
-
➢ Calculo
a) Peso específico de masa:

𝐴
𝑃𝑒𝑚 =
𝐵−𝐶

- A = Peso inicial de la muestra

- B = Peso saturado superficialmente seco
- C = Peso sumergido

b) Peso específico de masa saturada con superficie seca:

𝐵
𝑃𝑒𝑠𝑠𝑠 =
𝐵−𝐶

- B = Peso saturado superficialmente seco

- C = Peso sumergido

Página 8 de 20
 TECNOLOGÍA DEL
CONCRETO

c) Peso específico aparente:

𝐴
𝑃𝑒𝑎 =
𝐴−𝐶

- A = Peso inicial de la muestra

- C = Peso sumergido

d) Absorción:

𝐵−𝐴
𝐴𝑏𝑠% = 𝑥 100
𝐴

- A = Peso inicial de la muestra

- B = Peso saturado superficialmente seco

Página 9 de 20
 TECNOLOGÍA DEL
CONCRETO

4.3. ABRASIÓN LOS ANGELES (L.A.), DESGASTE DE TAMAÑOS MENORES 1

½”

Determinar la resistencia a la degradación de agregado grueso de tamaño menor.

• Nota: Tamaños mayores a ¾” se ensaya un solo procedimiento.

Gradación N° Esferas Masa Carga (g)

A 12 5000 ± 25
B 11 4584 ± 25
C 8 3330 ± 20
D 6 2500 ± 15

• Masa de esfera de 395 – 445g

➢ Equipos y accesorios

- Balanza : Precisión 0.1%

- Horno : 110 ± 5°C
- Tamiz N° 4
- Máquina de los ángeles
- Fuente
- Bol, cucharon y brocha.

➢ Muestreo

Mediante cuarteo de agregado grueso y tamizado se tomará una muestra de 5000±10g.

Masa de tamaño indicado (g)

Pasa Retenido
A B C D
1 ½” 1 1250±25
1 ¾ 1250±25
¾ ½ 1250±10 1250±10
½ 3/8 1250±10
3/8 ¼ 1250±10
1/4 N4 5000±10

33RPM
M:500g

Página 10 de 20
 TECNOLOGÍA DEL
CONCRETO

➢ Procedimiento
- Lavar mediante agua y Tamiz N°4 para luego secar la muestra a 110 º C ± 5º C.
- Obtener el Peso Inicial de la muestra seca
- Sumergir dicha muestra durante 24 horas.
- Luego de transcurrido ese tiempo, secar superficialmente y obtener un peso
saturado superficialmente seco (PSSS=B).
- Colocar las 12 esferas dentro del equipo los ángeles y la 5000±10g de muestra.
- Cerrar y regular a 33RPM.
- Finalmente tamizar con N4 y pesar.

➢ Calculo

𝑃𝑒𝑠𝑜 𝐼𝑛𝑖𝑐𝑖𝑎𝑙 − 𝑃𝑒𝑠𝑜 𝑓𝑖𝑛𝑎𝑙 (𝑔𝑟)

%𝑃 = 𝑥100
𝑃𝑒𝑠𝑜 𝐼𝑛𝑖𝑐𝑖𝑎𝑙 (𝑔𝑟)

Página 11 de 20

5. PROCEDIMIENTO DE LOS ENSAYOS
5.1. DENSIDAD, D. RELATIVA (P.E.) Y ABSORCIÓN DEL AGREGADO FINO
PASO 01: Pesar la tara de la fuente, realizar
el cuarteo de la muestra y colocar la muestra
de agregado fino sobre la fuente y pesar en la
balanza (precisión 0.1%). Luego colocar la
muestra en el horno a (110 ± 5°C) y dejar
enfriar.
Sumergir la muestra en agua y luego
decantar. Posteriormente secar con secadora
hasta llegar a la condición de saturado con
superficie seca (SSS).
PASO 03: Luego de realizar los 25 golpes
totales con el pistón del cono de absorción,
retirar el cono que contiene la muestra (SSS)
de manera lenta y observar el tipo de
derrumbe que se origina en la parte superior
que debe ser pequeño (pequeño derrumbe).
Si este no derrumbará se dejaría secar por
1/2h y pasado este se volvería hacer el
ensayo.
TECNOLOGÍA DEL
CONCRETO
PASO 02: Esta condición (SSS) se
determina con el cono de absorción.
Agregar la muestra fina al cono de
absorción hasta llenarlo completamente y
realizar 15golpes con el pistón desde 2cm
de altura aprox. y detener para agregar
más muestra. Luego continuar con 10
golpes restantes (total 25 golpes).
PASO 04: Pesar 500g de la muestra (SSS)
agregar a la fiola tarada y agregar agua
hasta la marca. Después por baño maría
quitar las burbujas de aire y agregar agua
hasta la marca.
Finalmente pesar la fiola + muestra
(SSS)+agua, se coloca en un recipiente
previamente tarado y llevar al horno por
24h pesarlo.
Página 12 de 20

5.2. DENSIDAD, D. RELATIVO(P.E.) Y ABSORCIÓN DEL AGREGADO GRUESO
PASO 01: Lavar mediante agua y Tamiz
N°4 para luego secar la muestra a 110ºC
± 5º C.
PASO 05: Sumergir dicha muestra y dejar
saturando durante 24 horas.
Retirar la muestra de prueba desde el
agua rodar en un paño absorbente
grande hasta que se eliminan todas las
películas visibles de agua. Limpie las
partículas más grandes individualmente y
luego pesamos (Psss).
TECNOLOGÍA DEL
CONCRETO
PASO 02: Secar la muestra de prueba en
el horno a un peso constante a una
temperatura de 110 ± 5°C., enfriar en aire
a temperatura ambiente durante 1 a 3 h y
luego pesar.
PASO 06: Colocamos la muestra en la
canastilla. Colocamos la muestra (SSS)
en la canastilla y determinamos su masa
aparente en agua. Tener cuidado para
quitar todo el aire antes de determinar su
masa, agitando el recipiente mientras se
esté inmerso.
Página 13 de 20

5.3. ABRASIÓN LOS ÁNGELES (L.A.), DESGASTE DE TAMAÑOS MENORES 1
½”
PASO 01: Para realizar este ensayo se
necesita de taras, agregados, esferas de
acero y de la maquina denominada de los
ángeles.
PASO 03: Colocar todas las muestras
obtenidas, en la maquina los ángeles
junto con las esferas metálicas de 395-
445g, esta máquina girara a 33PRM.
TECNOLOGÍA DEL
CONCRETO
PASO 02: Se procede a zarandear el
material con los diferentes tamices para
los diámetros de 1 ½”, 1”, ¾”, ½”.
PASO 04: Finalizado el tiempo, se
procede a retirar los agregados en una
tara para posteriormente tamizarlo con el
tamiz Nº12. El resultado final se pesa y se
compra con el peso inicial.
Página 14 de 20
 TECNOLOGÍA DEL
CONCRETO

6. CÁLCULO, GRÁFICO CUADROS Y PROGRAMA

6.1. CÁLCULO DE PESO ESPECIFICO AGREGADO FINO

N° MUESTREO DE AGREGADO FINO MUESTRA(𝒈)

1 Muestra seca arena A 1008.24
2 Muestra saturada superficialmente seca (SSS) S 1020.34
3 Muestra (SSS) seca que va al picnómetro S1 500.00
4 Picnómetro + agua B 672.25
5 Picnómetro + agua + muestra (SSS) C 991.04
6 Volumen de masa + volumen de vacíos (bruto) 181.21
7 Peso de material seco en el horno A1 495.00
8 Volumen de masa (NETO) 176.21

Aplicando la siguiente fórmula:

N° FORMULA CÁLCULO AGREGADO FINO RESULTADO

𝑆−𝐴 1020.34 − 1008.24

1 Absorción 𝐴𝑏𝑠% = 𝑥100 = 𝑥100 = 1.20% 1.20%
𝐴 1008.24

Peso específico de 𝐴1 495

2 𝑃𝑒𝑚 = = = 2.73 2.73
masa 𝐵 + 𝑆1 − 𝐶 672.25 + 500 − 991.04

Peso específico de
masa saturada con 𝑆1 500
3 𝑃𝑒𝑠𝑠𝑠 = = = 2.76
superficie seca 𝐵 + 𝑆1 − 𝐶 672.25 + 500 − 991.04 2.76
(SSS)

Peso específico 𝐴1 495

4 aparente 𝑃𝑒𝑎 = = = 2.81 2.81
(𝐵 + 𝐴1 − 𝐶) 672.25 + 495 − 991.04

Página 15 de 20
 TECNOLOGÍA DEL
CONCRETO

6.2. CÁLCULO DE PESO ESPECIFICO AGREGADO GRUESO

N° MUESTREO DE AGREGADO GRUESO MUESTRA(𝒈)

1 Muestra seca piedra A 2500
2 Muestra saturada superficialmente seca (SSS) B 2506
3 Muestra sumergida en agua C 1602

Aplicando la siguiente fórmula:

N° FORMULA CÁLCULO AGREGADO GRUESO RESULTADO

𝐵−𝐴 2506 − 2500

1 Absorción 𝐴𝑏𝑠% = 𝑥100 = 𝑥100 = 0.24% 0.24%
𝐴 2500

Peso específico de 𝐴 2500

2 𝑃𝑒𝑚 = = = 2.765 2.765
masa 𝐵 − 𝐶 2506 − 1602

Peso específico de
masa saturada con 𝐵 2506
3 𝑃𝑒𝑠𝑠𝑠 = = = 2.772
superficie seca 𝐵 − 𝐶 2506 − 1602 2.772
(SSS)

Peso específico 𝐴 2500

4 aparente 𝑃𝑒𝑎 = = = 2.783 2.783
𝐴 − 𝐶 2500 − 1602

Página 16 de 20
 TECNOLOGÍA DEL
CONCRETO

6.3. CÁLCULO DE DESGASTE DE TAMAÑOS MENORES1 ½”

➢ AGREGADO GRUESO

𝑃𝑒𝑠𝑜 𝐼𝑛𝑖𝑐𝑖𝑎𝑙 − 𝑃𝑒𝑠𝑜 𝑓𝑖𝑛𝑎𝑙 (𝑔𝑟)

%𝑃 = 𝑥100
𝑃𝑒𝑠𝑜 𝐼𝑛𝑖𝑐𝑖𝑎𝑙 (𝑔𝑟)

- Se tiene como dato:

- Peso Inicial = 5065 gr
- Peso Final = 4363 gr

5065 − 4363
%𝑫𝒆𝒔𝒈𝒂𝒔𝒕𝒆 = 𝑥100
5065

%𝑫𝒆𝒔𝒈𝒂𝒔𝒕𝒆 = 𝟏𝟑. 𝟖𝟔%

ANÁLISIS GRANULOMETRICO POR TAMIZADO

Página 17 de 20
 TECNOLOGÍA DEL
CONCRETO

7. RESULTADO E INTERPRETACIÓN

7.1. Los resultados del peso específico de masa del agregado fino son de 2.73, peso
específico de masa saturada con superficie seca (SSS) 2.76 y peso específico
aparente 2.81, siendo estos aceptables para el diseño de la mezcla de concreto
por ser mayor a 2.60. Favoreciendo a la resistencia final del concreto.

7.2. Los resultados del peso específico de masa del agregado grueso son de 2.765, el
peso específico de masa saturada con superficie seca es de 2.772, mientras que
el peso específico aparente es de 2.783 y el porcentaje de absorción es de 0.24%,
siendo estos aceptables para el diseño de la mezcla de concreto por ser mayor a
2.70. Favoreciendo a la resistencia final del concreto.

7.3. Los resultados del ensayo de desgate de tamaños menores de equipo lo ángeles
es de 13.86%, dando indicador aceptable con respecto al desgaste del agregado
grueso para aplicación en la mezcla de concreto.

8. CONCLUSIONES

8.1. Concluimos, que los pesos específicos de los agregados son sumamente
importantes para el diseño del hormigón, como es el caso del agregado fino que
puede favorecer o perjudicar la resistencia final del concreto.

8.2. Inferimos del trabajo de laboratorio, que es necesario el cálculo y realización de

estos ensayos para la cuantificación de cuánta agua tienen los agregados o
pueden absorber y cuanto de agua se necesita en la mezcla.

8.3. De acuerdo al presente trabajo de laboratorio, el ensayo de cálculo de desgaste

de tamaños menores en equipo los ángeles nos ofrecen información sobre cómo
son los agregados de la mezcla de concreto; que podrían dar el indicador si estos
se levantarán para desgastarse y rasgarse con el tiempo.

8.4. Concluyendo de lo anterior, también es un buen indicador de cambio de

propiedades en una fuente agregada como parte de un programa de control de
calidad o aseguramiento de la calidad.

8.5. Concluimos que se esperare 15min para que muestra este correcto y el número de
revoluciones dependerá básicamente del tipo de suelo y de su gradación esto
quiere decir si es un suelo fino el número de revoluciones será de 500 y si en caso
sea un suelo granular será de 1000 revoluciones; Finalmente con el resultado
obtenido se determina la carga abrasiva.

Página 18 de 20
 TECNOLOGÍA DEL
CONCRETO

9. RECOMENDACIONES

Como recomendación con respecto a los ensayos realizados, mencionamos las siguientes
acciones:

9.1. Para determinar el peso específico seco, peso específico saturado con superficie
seca, el peso específico aparente y la absorción después de 24horas de sumergido
en agua el agregado fino. La base fundamental es sumergir la muestra en agua
por 24 horas esencialmente poros llenos, transcurrido el tiempo, el material se
remueve del agua y se seca la superficie de las partículas.

9.2. Para el cálculo de la densidad y absorción del agregado grueso es recomendable

que el recipiente debe sumergirse a una profundidad suficiente para cubrirlo y la
muestra de prueba, mientras que se determina la masa aparente en el agua. El
alambre de suspensión del recipiente debe ser de tamaño más pequeño, para
minimizar los posibles efectos de una longitud variable sumergida y rechazar todos
los materiales que pasen el tamiz de 4.75mm por el tamizado en seco y lave
cuidadosamente hasta remover el polvo u otros recubrimientos de la superficie.

9.3. Al momento de retirar la muestra de la máquina después del ensayo, se

recomienda tener mucho cuidado de no perder ninguna parte del material, de tal
manera que no afectara a los cálculos; Tamizar cuidadosamente el suelo para
evitar pérdidas en caso de que sea insuficiente, teniendo cuidado al momento de
sacar la muestra triturada de la máquina de abrasión y al manipular los tamices al
fin de evitar la su corrosión.

Página 19 de 20
 TECNOLOGÍA DEL
CONCRETO

10. ANEXOS
___

11. BIBLIOGRAFIA

- NTP 400.022. AGREGADOS. Método de ensayo normalizado para la densidad, la

densidad relativa (peso específico) y absorción del agregado fino.

- NTP 400.021 AGREGADOS. Método de ensayo normalizado para la densidad, la

densidad relativa (peso específico) y absorción del agregado grueso.

- ASTM C127. Método de Prueba Estándar para la Densidad, Densidad Relativa

(Gravedad Específica), y absorción del agregado grueso.

- NTP 350.001. Procedimiento para determinar la resistencia a la degradación del

agregado grueso de tamaño 1 ½”.

12. WEBGRAFÍA
- https://ingenieria.mxl.uabc.mx/pe_ici/index.php/manuales/87-
laboratorio/manuales/305-tecnologia-del-concreto
- https://www.bibvirtual.ucb.edu.bo/opac/Record/93491/TOC
- https://pirhua.udep.edu.pe/handle/11042/2745
- https://suelos.milaulas.com/pluginfile.php/118/mod_resource/content/1/2.%20Gran
ulometria%20%28ASTM%20%20C136%29.pdf
- https://360enconcreto.com/blog/detalle/control-de-calidad-de-los-agregados-1/

Página 20 de 20
