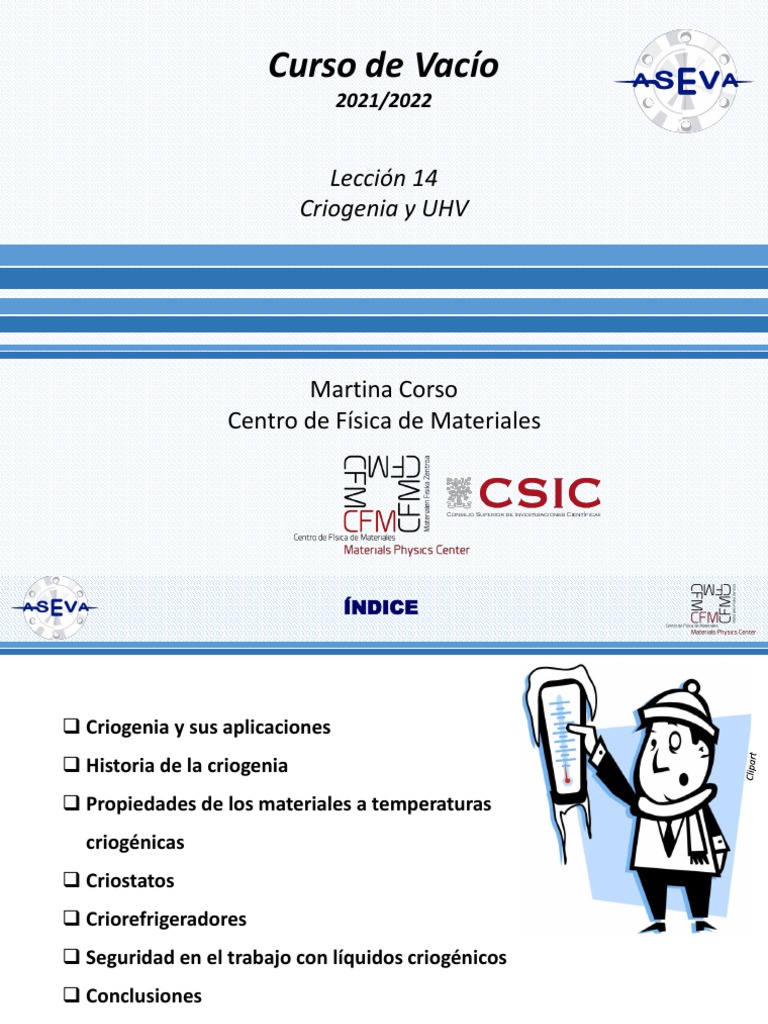

Curso de Vacío

2021/2022

Lección 14
Criogenia y UHV

Martina Corso
Centro de Física de Materiales
 ÍNDICE

 Criogenia y sus aplicaciones

 Historia de la criogenia
 Propiedades de los materiales a temperaturas
criogénicas
 Criostatos
 Criorefrigeradores
 Seguridad en el trabajo con líquidos criogénicos
 Conclusiones
 ¿QUÉ ES LA CRIOGENIA?

CRIOGENIA (del griego [kryo] y [geneia] “generación del frio”):

es la ciencia y la ingeniería de actividades y sistemas cuya temperatura sea inferior a
120 K (-153,15 ºC).

120 K es la temperatura por debajo de la cual los “gases permanentes” condensan

Fluidos criogénicos más utilizados:

Líquido Punto de ebullición (K) Punto de ebullición (ºC)
Helio-3 3.19 -270.31
Helio-4 4.214 -268.94
Hidrogeno 20.27 -252.88
Nitrógeno 77.36 -196.15
Argón 87.24 -185.91
Oxígeno 90.18 -182.97
Metano 111.7 -161,45
 ¿POR QUÉ LA CRIOGENIA ES IMPORTANTE?

LA CRIOGENIA PERMITE MUCHAS TECNOLOGIAS IMPORTANTES:

• SEPARACIÓN Y DISTRIBUCIÓN DE GASES ATMOSFÉRICOS PARA USO INDUSTRIAL

(oxígeno, nitrógeno, argón, neon, krypton)

Destilación criogénica
p.e. hasta 4500 t/día LOX (oxigeno liquido)
 TRANSPORTE DE FLUIDOS CRIOGÉNICOS

• La licuefacción de gases permite el transporte a altas densidades y baja presión

www.opuskinetic.com

Transporte de gas natural en forma líquida (LNG), 130 000 m3 LNG

 ENFRIAMIENTO DE SUPERCONDUCTORES

• Enfriamiento de materiales superconductores para aplicaciones médicas e

investigación científica
Enfriamiento de imanes superconductores Enfriamiento de cavidades de radiofrecuencia
(4-5K) que funcionan a 1-3 T para aceleradores de partículas (p.e. LHC-Cern)

Cavidades RF (de Nb) a 4.5 K , (Large Hadron

Collider, LHC-Cern)
Equipos de resonancia magnética (MRI)
 EL PROYECTO MÁS AMBICIOSO…

ITER (Internacional Thermonuclear Experimental Reactor )

Campana de vacío
a forma de donut

Plasma de deuterio y tritio

• En construcción en Francia, colaboración mundial (2035)

• Producción de 500 MW de potencia con 50 MW de potencia de entrada
• 3 sistemas separados con imanes superconductores
• 3 plantas de refrigeración de helio a 4.5 K y 25kW
https://www.iter.org/
 … EL SISTEMA CRIOGENICO MÁS GRANDE

ITER, Reactor a fusión

Distribución de
fluidos criogénicos

• Sistemas criogénico más grande del mundo: potencia de

enfriamiento 75 kW a 4.5 K (helio) y 1300 kW a 80 K (nitrógeno)
• Enfriamiento de imanes superconductores, bombas criogénicas y
escudos térmicos (25 toneladas de helio)
https://www.iter.org/
 APLICACIONES AEROSPACIALES

Motores para cohetes Astronomía de infrarrojo (IR) para

el estudio del universo
James Webb Space Telescope (2021)
59 m

130 toneladas de 6.7 m

oxigeno liquido

Para reducir la radicación IR de los 4

25 toneladas de detectores: 3 a T<35 K y el MIRI a <7 K
hidrogeno liquido

Uwe W.
 APLICACIONES BIOLÓGICAS Y MEDICAS

Crioablación Criopreservación (lenta congelación

de células y tejidos a 77 K<T<190 K)

https://winshipcancer.emory.edu/

https://mirai-intex.com/
• Crioterapia para el cáncer
• Tratamiento de arritmias cardiacas
UN POCO DE HISTORIA

The art of cryogenics. ISBN: 978-0-08-044479-6

 ¿CÓMO ENFRIAR LOS GASES?

Diagrama de fase de temperatura-presión para el nitrógeno

1) 1825 Método de Faraday

W. Fracz

Líquido Punto de Punto critico

ebullición (K) (K)
Helio-4 4.214 5.2

O2, N2, H2, He, etc. : “gases permanentes” Hidrogeno 20.27 33.2
Nitrógeno 77.36 126.2
Para licuar los “gases permanentes” a cualquier Argón 87.24 150.9
presión hay que enfriarlos antes hasta la
Oxígeno 90.18 154.6
temperatura critica
Metano 111.7 190.5
 ¿COMO ENFRIAR LOS GASES?

2) 1852 Efecto Joule-Thomson (“throttling process”)

La temperatura de un gas real cambia durante su expansión adiabática a través de una
válvula, orificio o medio poroso.
curvas de entalpia constante

3 2

T (K)
4
1
p1 p2
(atm) curva de inversión
no hay intercambio de calor
p1 > p2 p (bars)
Atkins, de Paula, and Keeler, Physical Chemistry, 11ed.

Coeficiente 𝜕𝑇  > 0 al expandirse el gas se enfría

𝜇=
Joule-Thomson 𝜕𝑝  < 0 al expandirse el gas se calienta
𝐻

Es necesario de pre-enfriar el algunos gases comprimidos antes de que se expandan

para alcanzar temperaturas criogénicas
 ¿CÓMO ALMACENAR LÍQUIDOS CRIOGÉNICOS?

1892 Fabricación del Vaso Dewar por James Dewar

vacío

Deutsche Museum, Munich

Uso del vacío como aislante térmico

Cryogenics, 30, 942 (1990)

• una doble pared de vidrio pintada con recubrimiento plateado (que refleja la radiación)
• las dos paredes están separadas por vacío
 UN POCO DE HISTORIA

Termodinámica Mejoras en licuefacción Desarrollo de aplicaciones

Las aplicaciones criogénicas dependen de las mejoras en las técnicas de refrigeración

The art of cryogenics. ISBN: 9780080444796
 CRIOGENIA Y VACÍO

LA TECNOLOGÍA DE VACÍO ES NECESARIA PARA LA CRIOGÉNIA

• El vació funciona como aislante A temperaturas criogénicas los gases se

térmico: permite eliminar la
convección de gas en los
criostatos (p < 10-5 mbar)
• La tecnología de vació se necesita para
hacer circular helio en refrigeradores
criogénicos y a dilución
condensan y congelan en las superficies frías
(a 77 K la presión baja 10-5 10-8 mbar)
¡El máximo rendimiento de cualquier
refrigerador criogénico depende de la
elección correcta de bombas y tubos de
conexión!

• Permite disminuir la presión sobre la

superficie de un líquido y disminuir su
temperatura (evaporación por ebullición)

• Además sirve para detectar fugas, abrir

interruptores térmicos de gas…
 CRIOGENIA Y EQUIPOS DE VACÍO

Equipamiento a T
EMIR: Espectrógrafo Multiobjeto Infrarrojo criogenicas
(Gran Canarias)

LHC túnel: anillo criogénico largo 27 km

mantiene los imanes a 1.8 K (100 t of LHe)

https://www.lhc-closer.es/
Enfriamiento a T criogénicas del detector (sensor de p=10-9 mbar
infrarrojos) y todo el sistema óptico que acomoda la luz
del telescopio al sensor (lentes, espejos, mecanismos,
estructuras, etc.) en un ambiente de alto vacío.
 CRIOGENIA Y EQUIPOS DE ULTRA ALTO VACÍO

Fotoemisión ARPES y XPS Muestra a T criogénica

cryorefrigerador

Manipulador
T = 30 K

analizador

Lámpara UV Enfriamiento a
circuito cerrado
Fuente rayos X
 CRIOGENIA Y EQUIPOS DE ULTRA ALTO VACÍO

Criostato de He líquido: Muestra y equipamiento

T = 4.2 K a T criogénicas

Microscopio STM y
muestra a 4.2 K

Amortiguamiento Bombas de vacío:

de vibraciones 10-10 mbar
 CRIOGENIA Y EQUIPOS DE ULTRA ALTO VACÍO

Cu(100) Criostato de He líquido:

T= 4.2 K

3.8Å
Microscopio
Estudiar materiales con alta resolución STM
espacial y energética
=Gap superconductor Pb(111)=2.2 meV, TC=7,2 K

Bombas de vacío:
10-10 mbar
Science, 332, 940 (2011)

Baja temperatura alto orden a nivel molecular

 PROPIEDADES DE LOS MATERIALES A DIFERENTES
TEMPERATURAS

Las propiedades de los materiales cambian con la temperatura

PROPIEDADES TÉRMICAS, MAGNÉTICAS, MECÁNICAS

DISEÑO,
PROPIEDADES DE
FABRICACIÓN Y
LOS MATERIALES
USO DE
A TEMPERATURAS
EQUIPAMIENTO
CRIOGENICAS
CRIOGÉNICO

INVESTIGACIÓN: fenómenos cuánticos, cambios de fases, orden magnético, etc…

Fenómenos de baja energía:
Energía térmica= kbT8.610-5 eV/K
TEMPERATURA DE FENOMENOS DE BAJA ENERGIA

Ph. Lebrun
 CRIOGENIA Y EQUIPOS DE VACÍO

Criostato de He líquido:
• Selección de materiales T= 4.2 K
de conductividad
térmica adecuada

• resistencia al
contacto térmico Microscopio
• buen aislamiento STM
térmico

• buen contacto
eléctrico

• Dilatación térmica

Bombas de vacío:
¡Es necesario seleccionar de manera adecuada los 10-10 mbar
materiales que se usan en la fabricación de equipos
criogénicos dependiendo de su comportamiento a
diferentes temperaturas!
 CRIOGENIA Y EQUIPOS DE VACÍO

• Selección de materiales
de conductividad
térmica adecuada PROPIEDADES TÉRMICAS

• resistencia al • Capacidad térmica

contacto térmico
• Dilatación térmica
• buen aislamiento
térmico • Conductividad térmica
• buen contacto  TRANSFERENCIA DE CALOR
eléctrico PROPIEDADES MAGNETICAS
• Dilatación térmica PROPIEDADES MECANICAS

¡Es necesario seleccionar de manera adecuada los

materiales que se usan en la fabricación de equipos
criogénicos dependiendo de su comportamiento a
diferentes temperaturas!
 PROPIEDADES TERMICAS: Capacidad térmica

• Capacidad térmica (Cx): cantidad de calor (dQ) necesaria para aumentar de un

grado la temperatura de un material. Depende del tamaño del sistema.
𝑑𝑄 1 𝑑𝑄 Cx= calor especifico
𝐶𝑥 = =𝑛∙ = 𝑛 ∙ 𝑐𝑥
𝑑𝑇 𝑥
𝑛 𝑑𝑇 𝑥
x= presión, volumen, campo magnético, etc…
n= mol
SUPERCONDUCTOR
METÁL
H=0

superconductor
H0
campo
magnético
Tc
normal

𝑐𝑥 = 𝛾 ∙ 𝑇 + 𝛽 ∙ 𝑇 3 −𝑏𝑇𝑐
𝑐𝑥 = 𝑎𝑒 𝑇 + 𝛽 ∙ 𝑇3

Electrones (T<10K) fonónes (50 K<T<300K)

The art of cryogenics. ISBN: 9780080444796
Thermal properties of solids at room and cryogenic temperatures. ISBN-10: 9401777799
 PROPIEDADES TERMICAS: Capacidad térmica

Comportamientos magnéticos que afectan el calor específico de un material:

paramagnetismo, ferromagnetismo, antiferromagnetismo y ferrimagnetismo

103

antiferromagnetico paramagnetico

The art of cryogenics. ISBN: 9780080444796

 PROPIEDADES TERMICAS: dilatación térmica

• Dilatación y contracción térmica:

cambio de dimensión debido a un cambio de temperatura

ALEACIONES

0-0.1%
VIDRIOS

1-2%
0.2-0.4%
METALES MATERIALES
ORGANICOS

¡MUY IMPORTANTE EN LA UNIÓN ENTRE MATERIALES DIFERENTES!

The art of cryogenics. ISBN: 9780080444796

Thermal properties of solids at room and cryogenic temperatures. ISBN-10: 9401777799
 PROPIEDADES TERMICAS: Conductividad térmica

• Conductividad térmica: capacidad de un material de conducir calor

1 𝑐
𝑘= 
3 𝑉𝑚

c = calor especifico, Vm = volumen molar

= velocidad de fonones (~5×105 cm/s)
velocidad de electrones (107÷108 cm/s)
(T)= camino libre medio

- k a bajas temperaturas de diferentes

materiales puede diferir en muchos órdenes
de magnitud
- k depende de la cantidad de defectos e
impurezas

• Buena conductividad térmica: Cu, Ag, Au (>1K) pero son blandos

• Buen aislamiento térmico: materiales plásticos, grafito, Al2O3,
acero inoxidable, Cu0.7Ni0.3 (fácil de soldar)
• Para pasar corrientes eléctricas elevadas: hilos de Cu
(de 300K a 4K)
The art of cryogenics. ISBN: 9780080444796
CONDUCTIVIDAD TÉRMICA DE ALGUNOS MATERIALES
(W/m)

Ph. Lebrun
 ALMACENAMIENTO DE LÍQUIDOS CRIOGÉNICOS:
DEWAR

CRIOSTATO = contenedor criogénico utilizado en los experimentos

DEWAR = recipiente de almacenamiento y transporte
Recipiente para He liquido

Mecanismo de
generación de vacío

vacío

Recipiente interno

Recipiente externo

válvulas de de-presurización
válvulas de alivio de presión 0.7 bar (venting)
válvulas de presurización con He gas

válvulas de seguridad en trasporte

AirLiquide
 CRIOSTATOS
• CRIOSTATOS DE CICLO CERRADO
Constan de una cámara donde
se bombea gas y un
criorefrigerador.
• CRIOSTATOS DE BAÑO
Constan de un contenedor de
líquidos criogénicos que se
reponen cuando se evaporan
• CRIOSTATOS DE FLUJO CONTINUO
Constan de un contenedor de líquidos
criogénicos que se reponen continuamente
Controlador de temperatura
Controlador de flujo
muestra dewar
• CRIOSTATOS DE MULTIETAPA
Criostato donde se agregan diferentes
etapas de refrigeración para lograr
temperaturas más bajas de 4 K:
 “1K pot”
 Refrigerador a dilución mK
 AISLAMIENTO TERMÍCO Y TRANSFERENCIA DE
CALOR EN CRIOSTATOS

El diseño de un criostato involucra: desarrollo de requisitos; selección de materiales,

aislamiento térmico; sistemas de suporte; seguridad; instrumentación…

Transferencia de calor: • Conducción: propagación de calor en un solido

• Convección: transferencia de calor a través de un fluido

en movimiento (natural o forzado)

A temperaturas criogénicas casi todos los gases comunes se

condensan y congelan.
La convección se elimina eliminando el fluido os sea
haciendo vacío
 AISLAMIENTO TERMÍCO Y TRANSFERENCIA DE
CALOR EN CRIOSTATOS

El diseño de un criostato involucra: desarrollo de requisitos; selección de materiales,

aislamiento térmico; sistemas de suporte; seguridad; instrumentación…

Transferencia de calor: • Conducción: propagación de calor en un solido

• Convección: transferencia de calor a través de un fluido

en movimiento (natural o forzado)
• Radiación: transferencia de calor por radiación
electromagnética

Espectro de radiación electromagnética

B. Baudouy
 TRASFERENCIA DE CALOR POR RADIACIÓN

Toda la materia por encima de 0 K irradia calor

• Potencia total emitida por un cuerpo de superficie A:

𝑃 = 𝜀𝜎𝐴𝑇 4

 = 5.6710-8 [W/m2K4], constante de Stefan Boltzmann

() = emisividad

consumo
P  A T
de 4He
45 mW 1 1 cm2 300 K 70 cm3/h
0.2 mW 1 1 cm2 77K 0.3 cm3/h
NECESIDAD DE ESCUDOS TERMICOS
J. G. Weisend
y uso de materiales de baja emisividad

Escudos térmicos de alta conductividad térmica (p.e. Cu libre de oxigeno)

recubiertos de Ag o Au para reflejar la radiación térmica
EMISIVIDAD DE ALGUNOS MATERIALES A BAJAS
TEMPERATURAS

Ph. Lebrun
 CRIOSTATO DE BAÑO DE HELIO

CRIOSTATO con baño de 4He T  4.2 K

He liquido in

válvulas de alivio ¿CÓMO PODEMOS ALCANZAR

de presión TEMPERATURAS MÁS BAJAS?

LN2 LHe LN2

20 l LN2
10 l LHe2

vacío

20 K escudo térmico

objeto a enfriar por contacto térmico

4 K escudo térmico
77 K escudo térmico

Cryovac
 CRIOSTATO DE BAÑO DE HELIO

CRIOSTATO con baño de 4He

 4.2 K 1) Enfriamiento por evaporación
¡ reduciendo la presión sobre la
superficie del baño de 4He se
puede alcanzar T=1.3 K !

LN2 LHe LN2

Bomba de vació
(0.1 mbar)

vacío

20 K escudo
térmico
T=1.3 K
4He líquido
4 K escudo térmico
3He líquido T=0.25 K
77 K escudo térmico
 CRIOSTATOS DE MULTIETAPA

in-out 3He 2) CRYOSTATO con

baño de 4He +
CRIOREFRIGERADOR
JOULE-THOMPSON
T=500 mK con 3He 3) CRIOSTATO con
baño de 4He +
REFRIGERADOR A
escudos DILUCIÓN
térmicos T=25 mK 3He+4He

LN2

LHe

https://doi.org/10.1063/1.3646468 https://doi.org/10.1063/1.5043636
 CRIOSTATO vs CRIOREFRIGERADOR

CRIOSTATO CRIOREFRIGERADOR

Un criostato se usa para mantener las Un criorefrigerador es un dispositivo

temperaturas criogénicas ya en su que opera activamente para enfriar
lugar, generalmente de forma pasiva, el medio ambiente y cualquier cosa
como con el aislamiento dentro de él a temperaturas
extremadamente frías
 CRIOREFRIGERADORES

- “Cryocooler” = dispositivos criogénico pequeños (capacidad < 100 W)

- “Cryogenic refrigerator “ = grandes plantas criogénicas (capacidad  500 W)

Bombas criogénicas
Detectores/Sensores IR
Licuefactores de He y N2

Aplicaciones comerciales
SQUID & superconductores
Refrigeradores de dilución

Computación cuántica Aplicaciones médicas:

Imagen por resonancia magnética (MRI)
nuclear (NMR)
 REFRIGERACIÓN CRIOGENICA

¿QUÉ ES UN CRIOREFRIGERADOR DE CIRCUITO CERRADO?

• Dispositivo mecánico que genera bajas temperaturas usando la COMPRESOR

compresión (en el compresor) y expansión (en el dispositivo de
expansión) de gases  NO líquidos criogénicos.
INTERCAMBIADOR
DE CALOR
• En el circuito cerrado la masa del gas se mantiene constante.

DISPOSITIVO
• Está formado por: un compresor, un intercambiador de calor y un DE EXPANSIÓN
dispositivo de expansión. El frio que se genera se transmite al
objeto que se quiere enfriar a través de un evaporador.
EVAPORADOR

Objeto a enfriar
 PRINCIPIO DE LA REFRIGERACIÓN

SEGUNDA LEY DE LA TERMODINÁMICA:

• El calor fluye de alta temperatura a baja temperatura Q2
T2
• Se puede transferir energía térmica desde una región
de baja temperatura (Q1) a una de alta temperatura W
sistema
(Q2) aportando trabajo (W) desde el exterior (enfriar)

• Se define el “Coeficiente de rendimiento T1

(operatividad)” (COP) para cuantificar la eficiencia de Q1
refrigeración del refrigerador:

𝑄1 𝑇1
𝐶𝑂𝑃 = < ¡la eficiencia es peor a bajas temperaturas!
𝑊 𝑇2 − 𝑇1

COP del refrigerador < COP del ciclo de Carnot

 COMPONENTES: INTERCAMBIADORES DE CALOR

• INTERCAMBIADOR DE CALOR: dispositivos diseñados

para transferir calor entre dos o más fluidos.
Gas caliente Gas frio
• En la gran parte de los casos el proceso de antes después
intercambio de calor ocurre a presión constante

• Se pueden clasificar según:

Gas caliente Gas frio
 Mecanismo de
después antes
transferencia de calor
(fluidos cambian o no su fase)

 Configuración flujo
(dirección de movimiento del flujo, mejor si viajan anti-paralelos)

 Método de construcción
(recuperativos o regenerativos)
 COMPONENTES: INTERCAMBIADORES DE CALOR

Barrera
• INTERCAMBIADOR DE CALOR RECUPERATIVO:
 cada fluido fluye simultáneamente a través de su
propio canal dentro del intercambiador de calor

 Los fluidos están separados por una barrera solida

(p.e. tubo de Cu) a través de la cual el fluido
caliente y el fluido frio intercambia calor Fluido frío Fluido caliente

• INTERCAMBIADOR DE CALOR REGENERATIVO:

Regenerador
 los fluidos más cálidos y fríos fluyen
alternados a través del mismo canal y la
transferencia de calor entre ellos ocurre a
través de un medio (p.e. espuma metálica)
de baja conductividad térmica y gran
capacidad térmica
Fluido frío Fluido caliente
 CLASIFICACIÓN DE CRIOREFRIGERADORES

Criorefrigerador de circuito cerrado

Regenerador Barrera

REGENERATIVO RECUPERATIVO
frío caliente
frío caliente
• Joule-Thompson

Con válvula
• GIFFORD MCMAHNON (GM) (4 K en 2 etapas )
• TUBO DE PULSO tipo GM
Sin válvula
• STIRLING (20 K en 2 etapas )
• TUBO DE PULSO tipo STIRLING
 CRIOREFRIGERADOR DE STIRLING

REGENERADOR GAS • Pistón de compresión, cámara de

compresión y intercambiador de calor a
temperatura ambiente (TA)

• Pistón de expansión, cámara de

expansión, intercambiador de calor,
regenerador a baja temperatura (Tcryo).
El pistón de expansión (displacer) no
comprime el gas simplemente lo
desplaza

• Regenerador transfiere/quita calor al gas

PISTÓN DE PISTÓN DE durante el ciclo
EXPANSIÓN COMPRESIÓN
• Los dos pistones se mueven a la misma
frecuencia con diferencia de fase

Philips Research Laboratories, “The Stirling Cycle”

 CICLO DE STIRLING

• 1-2: Compresión isotérmica del gas (He), el 1

calor de compresión se libera a RT.
• 2-3: Los pistones se mueven para dejar que el
gas caliente pase por el regenerador y se enfríe.
• 3-4: El pistón de expansión se mueve, el gas
frio se expande y se enfría. El gas adsorbe calor
2
del cuerpo que se quiere enfriar.
• 4-1: Los dos pistones se mueven para que el
gas vuelva a pasar por el regenerador donde se
calienta y el ciclo empieza otra vez.
2 3
p
TRT
3
QRT
TCryo 1
4
QCryo 4

V
 CRIOREFRIGERADOR GIFFORD MCMAHNON (GM)

Alta presión
Baja presión
He gas p=10-30 bar
regenerador
Válvula rotatoria

• La cabeza fría contiene un regenerador y un dispositivo de expansión que

normalmente se combinan en un solo cuerpo. El cambio de presión se obtiene
conectando la cabeza fría periódicamente a los tubos de alta y baja presión de un
compresor a través de una válvula giratoria que está sincronizada con el
movimiento del dispositivo de expansión.
• La diferencia de fase necesaria esta definida por el movimiento relativo de la válvula
y el dispositivo de expansión.
• La frecuencia de trabajo está definida por la válvula rotatoria, no por el compresor.
 CRIOREFRIGERADOR DE TUBO DE PULSO (PT)

Pistón + compresor

Aislado térmicamente He gas p=10 - 30 bar

TRT
(vacío) Frecuencia 1-50 Hz
QCryo • El movimiento oscilatorio del gas
QRT T RT (debido a de/presurización) en el
QRT “tubo de pulso” sustituye el
gas dispositivo de expansión.
TCryo gas gas
frio caliente
• En el tubo de pulso hay 3 tipos de
Tubo de pulso Mecanismo de
gases: el gas que entra a través
cambio de fase
del intercambiador de calor frio,
el del intercambiador caliente y el
“gas pistón”
TRT
• En el tubo de pulso la compresión
del gas lleva al calentamiento y la
expansión al enfriamiento
TCryo
 VENTAJAS Y DESVENTAJAS…

STIRLING GIFFORD MCMAHNON

Entrada • Potencia de enfriamiento:
Entrada
50 Hz ST: 1-5 W @ 80 K, input 50 W
20-120 Hz
GM: 0.1-1.5 W @4.2 K input 8kW
• Se pueden añadir más etapas
para alcanzar T más bajas

Eficiencia 85% Eficiencia 25%

50 Hz, alta frecuencia 1-5 Hz, baja frecuencia
Determinada por el compresor Determinada por cierre/apertura válvula
 VENTAJAS Y DESVENTAJAS…

STIRLING GIFFORD MCMAHNON TUBO DE PULSO

Entrada Entrada
20-120 Hz 50 Hz
ST or GM
desfasador

1-5 Hz
gas

Eficiencia 85% Eficiencia 25% Eficiencia determinada

por tipología: ST o GM
50 Hz, alta frecuencia 1-5 Hz, baja frecuencia
Determinada por el compresor Determinada por cierre/apertura válvula
¿CUÁL ES EL DISPOSITIVO MÁS POTENTE UTILIZADO
EN REFRIGERACIÓN?

Refrigerador de dilución

El refrigerador de dilución:
• utiliza para refrigeración una mezcla
de 4He y 3He
• alcanza temperaturas de unos
pocos mK, y puede mantenerlas
durante meses

Leiden Criogenics
 ¿CÓMO FUNCIONA?

3He es 25% más ligero del 4He:

3He
4He
-   vdW - • Mayor energía de estado fundamental
 
(energía del punto cero)
-
- • Menor temperatura de ebullición
(3He T= 3.2 K; 4He T=4.2 K @ p=1atm)
fermión bosón • Menor densidad
• Menor calor latente de evaporación
Mezcla de 3He y 4He (necesita menos energía para pasar de
liquido a vapor)
• Mayor presión de vapor
(mas volátil, más propenso a evaporar)

Cámara de mezclado
3He liquido
0.85 K

6.4 % 3He + 93.6% 4He

(dilución)
6.4 %
 ¿CÓMO FUNCIONA?

Bomba de vacío

Destilación de 3He

El enfriamiento ocurre al pasar

<6.4 % 3He
átomos de 3He de la fase
líquida a la diluida
6.4 % 3He
Objeto a
enfriar

Cámara de mezclado
3He liquido

6.4 % 3He + 93.6% 4He

Gradiente de (dilución)
presión osmótica
 DESAFÍOS DE INGENIERÍA CRIOGENICA

Criorefrigerador PT
UNIDAD DE DILUCIÓN
1) Resistencia Kapitza (A/T3)
2) Calentamiento por
viscosidad
destilador

Intercambiador
de calor

Tiras de Cu para amortiguar las vibraciones

 OUTLOOK: Criogenia y vacío

COMPUTACIÓN CUANTICA
Refrigeradores de dilución T<20 mK
GOOGLE
IBM

Nature (2019), 574 p. 506

Procesador superconductor
54-qubit

https://www.ibm.com/
 SEGURIDAD EN EL TRABAJO CON LÍQUIDOS
CRIOGÉNICOS

Riesgos asociados Medidas preventivas

• Quemadura criogénicas. • Nunca cerrar herméticamente.
• Sobrepresión. • Mantener en lugar ventilado.
• Falta de visibilidad. • No trasvasar nunca en lugar cerrado.
• Asfixia, incendio. • No viajar en un ascensor con un dewar.
• Instalar sistema de detección.
• Uso de EPI’s.
 EQUIPO DE PROTECCIÓN INDIVIDUAL (EPI)

• Pantalla facial y gafas

• Pantalón largo de protección
• Zapatos cerrados
• Bata o ropa adecuada
(sin bolsillos y no muy
ajustada)

• Guantes de protección
manos y brazos

• Recomendable: bata o
delantal de protección
 CONCLUSIONES

 La criogenia es un campo importante que apoya la investigación, la

industria, la medicina y la exploración del espacio.

 El conocimiento de las propiedades de los materiales a diferentes

temperaturas y los principios de la transferencia de calor son
fundamentales para la fabricación de equipamiento que opera a
temperaturas criogénicas.

 Existe una gran variedad de métodos e instrumentos que permiten

alcanzar temperaturas criogénicas. Su elección dependerá del uso final.

 La utilización de gases licuados a baja temperatura es peligroso: hay que

tener la formación e información adecuada.
 REFERENCIAS

LIBROS:
• “The art of cryogenics”; Guglielmo Ventura and Lara Risegari.
ISBN: 978-0-080-44479-6
• “Cryocoolers Theory and Applications”; Milind D. Atrey.
ISBN: 978-3-030-11306-3
• “Cryogenic Safety A Guide to Best Practice in the Lab and
Workplace”; Thomas J. Peterson and J. G. Weisend II
ISBN: 978-3-030-16506-2
ARTÍCULOS:
• “Basic Operation of Cryocoolers and Related Thermal Machines”, A.T.A.M. de
Waele, J. Low Temp Phys (2011) 164:179–236; DOI 10.1007/s10909-011-0373-x
VIDEOS:
• 36 Lectures about “Cryogenic Engineering”
Cryogenic Engineering by Prof. M.D. Atrey , Department of Mechanical Engineering,
IIT Bombay. First lecture: https://www.youtube.com/watch?v=4gGMBNEzeuc
• El Ciclo de Stirling:
https://www.youtube.com/watch?v=GqIapDKtvzc
