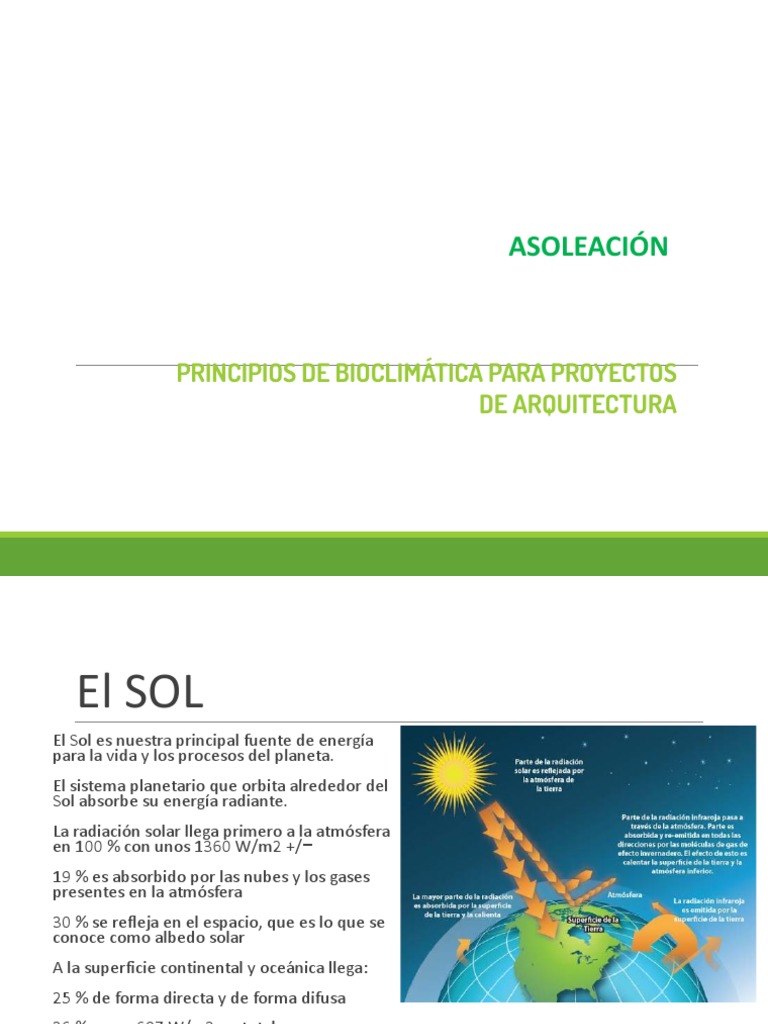

ASOLEACIÓN

 PRINCIPIOS DE BIOCLIMÁTICA PARA PROYECTOS

DE ARQUITECTURA
 El SOL
El Sol es nuestra principal fuente de energía
para la vida y los procesos del planeta.
El sistema planetario que orbita alrededor del
Sol absorbe su energía radiante.
La radiación solar llega primero a la atmósfera
en 100 % con unos 1360 W/m2 +/−
19 % es absorbido por las nubes y los gases
presentes en la atmósfera
30 % se refleja en el espacio, que es lo que se
conoce como albedo solar
A la superficie continental y oceánica llega:
25 % de forma directa y de forma difusa
26 %, unos 697 W/m2 en total

https://drajmarsh.bitbucket.io/earthsun.html
Principios de Mecánica Solar
La mecánica solar es el conjunto de simplificaciones geométricas que
permiten explicar y predecir las trayectorias aparentes del disco solar en
la bóveda celeste.

Su aplicación en la Arquitectura es lo que permite conocer

anticipadamente la interacción entre sol y proyecto para que una vez
construido, los niveles de insolación y sombreamiento se correspondan
con la intención de diseño.
El origen de toda esta variación es que la órbita de la tierra alrededor del
sol (Eclíptica) está inclinado 23°27” con respecto al eje de rotación de la
tierra.

diciembre 21

n
a=23.5° Linea del ecuador
a=23.5°
plan
o de
la e
clíp
tica

junio 21
Métodos para calcular las
trayectorias solares
Los métodos para calcular la posición del disco solar son numerosos,
pero todos requieren los mismos datos de entrada: Latitud, Día y Hora.
Los datos de salida también son siempre los mismos: Altura y Azimut
Solar.

Todos los métodos sirven para lo mismo: Tomar buenas decisiones de

diseño, pero según el tipo de problema a resolver y el grado de precisión
requerido, en ocasiones algún método resulta preferible sobre los
demás.
Según la forma como se presenten estos resultados los métodos se pueden
clasificar en tres grupos:

Gráficos: Diagramas y esquemas.

Analíticos: Funciones trigonométricas.
Empíricos: Modelos tridimensionales con una fuente de luz.
Métodos gráficos
Instrumentos y apoyos al proceso de dibujo que permiten superponer
las sombras a la representación gráfica del proyecto arquitectónico.

Diagramas Solares.
Renderizadores.
Máscaras de sombra.
PROYECCIÓN CILÍNDRICA – LATITUD 5
PROYECCIÓN ESTEREOGRÁFICA – LATITUD 5
 Jun 21
Jul 21 – May 21

Ago 21 – Abr 21

Sep 21 – Mar 21

Oct 21 – Feb 21
Nov 21 – Ene 21
Dic
Dic21
21
Fecha a proteger diciembre 21 a las 4 pm
Azimut: 242°
Altura solar: 25°

PLANTA CORTE

x
y

<P
x
y
 Métodos analíticos
Funciones numéricas que permiten calcular el tamaño, posición, ubicación o permanencia
de la sombra, entre otras muchas otras magnitudes susceptibles de ser calculadas. El
punto de partida son las Ecuaciones de Spencer. Siendo:

L= latitud del lugar, h = hora del día, H = 15° (12-h), n = día del año

D = 23°27” * Sen{(360/365) (n+284)}

Sen B = (Cos D * Cos H * Cos L) + (Sen D * Sen L)
Sen C=(Cos D * Sen H) / Cos B
Métodos empíricos
Utilizando los rayos del sol, se pueden reproducir las sombras que se estarán presentando
en el proyecto una vez construido. Con un modelo reducido del proyecto y un diagrama de
sombras se pueden proyectar las sombras correspondientes a cualquier fecha y hora del
año.

En recintos cerrados o cuando las condiciones climáticas no son favorables, se utiliza un

Heliodon.
Cálculos de los intervalos
de exposición solar de una
ventana. Estudiantes UN.

Heliodón Laboratorio de
Bioclimática UGC
La Radiación Solar es la principal fuente de energía básica que se incorpora a los
edificios a través del acristalamiento

https://drajmarsh.bitbucket.io/sunpath3d.html
Rafael Viñoly
22
ANÁLISIS URBANO DE ASOLEACIÓN- BIOCLIMÁTICA URBANA
Efectos Isla de Calor Urbana

24
Análisis urbano de asoleación- Bioclimática urbana
