11.

Línea Trifásica de Doble Circuito

Las líneas trifásicas de doble circuito se consideran así, cuando están soportadas en estructuras
especiales capaces de portar dos conjuntos de tríos de fases o cuando se
construyen dos líneas de simple circuito en paralelo .
La última configuración necesariamente de mayor costo, es algunas veces justificable en
atención a características de orden operativo , cuyo examen va de consuno con las
nuevas tecnologías de análisis de sistemas eléctricos de potencia.
estructura autoportante típica

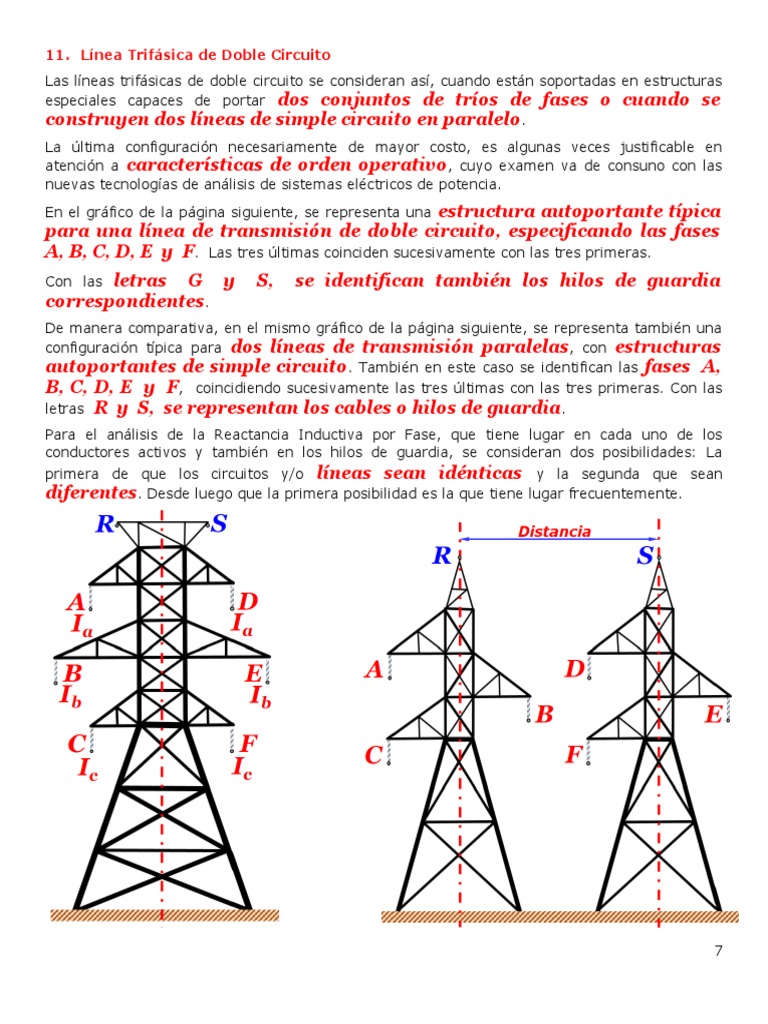

En el gráfico de la página siguiente, se representa una
para una línea de transmisión de doble circuito, especificando las fases
A, B, C, D, E y F. Las tres últimas coinciden sucesivamente con las tres primeras.
Con lasletras G y S, se identifican también los hilos de guardia
correspondientes.
De manera comparativa, en el mismo gráfico de la página siguiente, se representa también una
configuración típica para dos líneas de transmisión paralelas , con estructuras
autoportantes de simple circuito. También en este caso se identifican las fases A,
B, C, D, E y F, coincidiendo sucesivamente las tres últimas con las tres primeras. Con las
letras R y S, se representan los cables o hilos de guardia .
Para el análisis de la Reactancia Inductiva por Fase, que tiene lugar en cada uno de los
conductores activos y también en los hilos de guardia, se consideran dos posibilidades: La
primera de que los circuitos y/o líneas sean idénticas y la segunda que sean
diferentes. Desde luego que la primera posibilidad es la que tiene lugar frecuentemente.

7
11.1Líneas Idénticas
corrientes
Primeramente admitiendo que los dos circuitos son idénticos, se tendrán las
Ia, Ib, Ic, Id, Ie e If, en correspondencia con las fases A, B, C, D, E y F,
recordando que las tres últimas coinciden sucesivamente con las tres primeras.
Metodológicamente se especifican todos los flujos que enlazan a cada uno de los
conductores, seis para los conductores activos y dos para los hilos de
guardia.
En la ecuación matricial que sigue, se incluyen todos los flujos magnéticos implicados y
ésta es de orden 8 × 8. Sus elementos se definen a través de coeficientes de campo
propios y mutuos.
Para determinar los flujos y posteriormente las inductancias respectivas, se opta por
particionar las matrices con las líneas de puntos, sin tener que trabajar
con la matriz de 8 × 8.
La partición indicada requiere para su adecuada aplicación, de cierta simbología cuyo
contenido es el siguiente:
 Se identifica con el número 1 el conjunto de fases A, B y C que reunidas
constituyen el Circuito 1.
 Se identifica con el número 2 el conjunto de fases D, E, y F que reunidas
constituyen el Circuito 2.
 Se identifica con la letra G el conjunto de hilos de guardia , en este caso
constituido por los cables R y S.

8
 Se identifica con la letra F la matriz parcial o particionada correspondiente
definición de la
a cada compartimiento delimitado por las líneas de puntos, en la
matriz de 8 x 8. A este símbolo se añaden subíndices que
corresponden a
la identificación de los conjuntos de fases e hilos de guardia que se
acaba de describir.

[ ] [ ][ ]
φ1 F1 ⋮ F 1 g ⋮ F 12 I1
⋯ ⋯ ⋮ ⋯ ⋮ ⋯ ⋯
φ g = F g1 ⋮ F g ⋮ F g 2 Ig
⋯ ⋯ ⋮ ⋯ ⋮⋯ ⋯
φ2 F 21 ⋮ F2 g ⋮ F2 I2

De esta ecuación matricial particionada se pueden obtener otras dos, cada una de ellas
respectivamente relacionada con el Circuito 1 y con el Circuito 2:

Para el Circuito 1 Para el Circuito 2

[] []
I1 I1

[ ][ ] [ ][ ]
φ1 F1 ⋮ F 1 g ⋮ F 12 ⋯ φg F g1 ⋮ F g ⋮ F g 2 ⋯
⋯ = ⋯ ⋮ ⋯ ⋮ ⋯ Ig ⋯ = ⋯ ⋮ ⋯ ⋮ ⋯ Ig
φg F g1 ⋮ F g ⋮ F g 2 ⋯ φ2 F 21 ⋮ F 2 g ⋮ F 2 ⋯
I2 I2

La condición de circuitos idénticos, matemáticamente implica que:

Ia = Id; Ib = Ie; I c = If
Lo que se puede interpretar en las matrices de corrientes como:
[I1] = [I2] = [I]

Por lo cual: [ φ 1 ]=[ F1 ] [ I ] + [ F1 g ][ I g ] + [ F 12] [ I ]

[ φ g ]=[ F g 1 ] [ I ] + [ F g ][ I g ]+[ F g 2 ] [ I ]

[ ][ ][ ]
Es válido por tanto para el φ1 ( F1 + F 12) ⋮ F 1 g I
Circuito 1: ⋯ = ⋯⋯ ⋯⋯⋯ ⋯ ⋮ ⋯ ⋯ ⋯
φg ( F g 1+ F g 2 ) ⋮ F g I g

9
Esta relación matricial puede establecerse también para el Circuito 2
efectuando un desarrollo similar en la ecuación particionada respectiva.
Poniendo cada elemento matricial en función de los coeficientes de campo
correspondientes, la última relación matricial para el Circuito 1 de la línea de transmisión
de doble circuito que se analiza, se expresa del modo siguiente:

[][ ][ ]
φa ( f aa +f ad ) ( f ab + f ae ) ( f ac + f af ) ⋮ f ar f as I a
φb ( f ba +f bd ) ( f bb + f be ) ( f bc + f bf ) ⋮ f br f bs I b
φ c = ( f ca +f cd ) ( f cb + f ce ) ( f cc + f cf ) ⋮ f cr f cs I c
⋯ ⋯⋯ ⋯ ⋯⋯ ⋯ ⋯ ⋯⋯ ⋮ ⋯ ⋯ ⋯
φr ( f ra +f rd ) ( f rb+ f ℜ ) ( f rc + f rf ) ⋮ f rr f rs Ir
φs ( f sa+ f sd ) ( f sb + f se ) ( f sc + f sf ) ⋮ f sr f ss Is

Esta ecuación matricial se puede reducir al orden 3 × 3 , incluyendo el efecto de los

hilos de guardia como coeficientes de corrección en los coeficientes de campo
correspondientes, de una manera similar a lo realizado en el apartado 10.2 para el caso de
una línea trifásica con hilo de guardia aterrado.
Sin embargo, recordando los resultados obtenidos en ese apartado, que demuestran la
irrelevancia o inexistencia de efectos perceptibles como efecto de la tierra a través del hilo
de guardia, se puede despreciar el efecto de los hilos de guardia dentro de un criterio
razonable o efectuar cálculos similares a los del apartado 10.2. Optando por lo primero,
matemáticamente para el Circuito 1, se obtiene una simplificación significativa:

[][ ][ ]
φa ( f aa + f ad ) ( f ab +f ae ) ( f ac + f af ) I a
φb = ( f ba + f bd ) ( f b b + f be ) ( f bc + f bf ) I b
φc ( f ca + f cd ) ( f cb +f ce ) ( f cc+ f cf ) I c

Las inductancias por fase y/o conductor para el Circuito 1 , de acuerdo con
la última ecuación matricial y con la metodología desarrollada en el punto 9., se pueden
definir a través de las siguientes ecuaciones:

La=( f aa + f ad )
[ ]
H 1
[ ]
− [ ( f ab +f ae ) + ( f ac + f af ) ]
km 2
H
km

10
 Lb=( f bb + f be )
[ ]
H 1
[ ]
− [ ( f ba +f bd ) + ( f bc + f bf ) ]
km 2
H
km

Lc =( f cc + f cf )
[ ]
H 1
− [ ( f + f ) + ( f cb + f ce ) ]
km 2 ca cd
H
km[ ]
Las inductancias por fase y/o conductor para el Circuito 2 , se pueden
establecer también con ecuaciones similares, completamente análogas a
las del Circuito 1:

Ld =( f ad + f dd )
[ ]
H 1
− [ ( f db+ f de ) + ( f dc + f df ) ]
km 2 [ ]
H
km

Le =( f eb + f ee )
[ ]
H 1
− [ ( f ea +f ed ) + ( f ec + f ef ) ]
km 2
H
[ ]
km

Lf =( f fc + f ff )
[ ]
H 1
[ ]
− [ ( f fa + f fd ) + ( f fb + f fe ) ]
km 2
H
km

La identidad de los circuitos 1 y 2 determina que L a = Ld; Lb = Le; Lc = f.

Estas igualdades son perfectamente posibles tan sólo con la condición de que las tres
fases del Circuito 1 sean cuidadosamente repetidas en el Circuito 2 , sin
perder de vista la posición que se identifica sucesivamente con D, E y F .
Como en el caso de la línea trifásica simple, se presenta el problema de la desigualdad de
inductancias y consiguientemente desigualdad de caídas de tensión en las fases, puesto
que La, Lb y Lc no son iguales entre sí por la anteriormente explicada asimetría
geométrica de las posiciones de los conductores. Desde luego que por los efectos
indeseables de los desequilibrios de tensión, como en el caso de la línea trifásica simple, se
debe proceder a la simetrización de fases , para lo cual se deben disponer los
vértices de un hexágono en lo que significa la
conductores en los
simetrización geométrica o efectuar transposiciones de fases.

1.1.1 Simetrización Geométrica

11
En el gráfico, se muestra una estructura típica para una línea de transmisión de
doble circuito y al lado una estructura aproximadamente equivalente con
disposición hexagonal.
Se puede observar muy claramente que, en la disposición simétrica
hexagonal, son necesarias dimensiones mayores tanto en altura
como en ancho, lo que se refleja directamente en un mayor peso y
consiguientemente en un mayor costo.
Tal como en el caso de la disposición en triángulo equilátero para una línea trifásica
simple, se descarta la disposición hexagonal para circuitos dobles por razones de
costo, exceptuando casos de subtransmisión y/o distribución, en los cuales podría
tener aplicación especialmente la disposición en triángulo equilátero.

12
 De todas maneras, cabe considerar exactamente el orden de fases en el
Circuito 2 (D, E y F), para la estructura de disposición
hexagonal, puesto que de este orden depende el valor de la inductancia
igualitaria que se calcula con la metodología desarrollada :

La=Lb =Lc =Ld =Le =Lf =k ln

√3d
[ ]
H
2 RMG km

d, como se puede verificar en el gráfico precedente, es la distancia

igualitaria entre conductores.

11.1.2 Transposición de Fases

El principio físico-eléctrico de la transposición de fases en líneas de doble circuito,
es el mismo que rige para la línea trifásica simple, haciendo que cada conductor de
fase participe en 1/3 de la línea, de la posición de cada una de las tres fases o en
varias fracciones submúltiplos de 1/3, completando la unidad a lo largo de toda la
línea. En el siguiente gráfico, se muestran las transposiciones de fases que tienen
lugar en dos circuitos: Un primer circuito conformado por las fases
A, B y C y un segundo circuito conformado por las fases D, E
y F, coincidentes sucesivamente con las del primer circuito .

13
 Aplicando la característica de identidad de circuitos que se ha fijado inicialmente, se
puede calcular la inductancia promedio para una fase y/o conductor del primer
circuito, como el promedio correspondiente a las tres fases A, B y
C, con lo que se obtiene la Inductancia de Servicio o de
Secuencia Positiva.
Utilizando las ecuaciones pertinentes definidas en el apartado 11.1 para el caso de
líneas idénticas en doble circuito y teniendo en cuenta que:
f ab=f ba f ac =f ca f bc =f cb

L a + Lb + L c
⇒ Ls =
3

Las inductancias de las fases A, B y C son:

La=( f aa + f ad )
[ ]
H 1
− [ ( f ab +f ae ) + ( f ac + f af ) ]
km 2 [ ]
H
km

Lb=( f bb + f be )
[ ]
H 1
− [ ( f ba +f bd ) + ( f bc + f bf ) ]
km 2 [ ]
H
km

Lc =( f cc + f cf )
[ ]
H 1
− [ ( f ca + f cd ) + ( f cb + f ce ) ]
km 2 [ ]
H
km

1/3 de la suma de estas inductancias es por tanto:

1 1
LS = ( f aa+ f ad + f bb + f be + f cc +f cf ) − ¿
3 6
Ordenando adecuadamente los coeficientes de campo se puede simplificar
del siguiente modo:
( f aa + f+bbf +f+ccf ) ++( ffad +f be +f cf ) ( f ab +f ac + f bc ) ¿
LS = af ba bd + f bc + f bf +
−f ca + f cd +f cb +f −¿
ce
3 3

−( f ae + f af + f bd +f bf + f cd + f ce )
6
Lo que se puede expresar en términos logarítmicos de distancias entre conductores,
del siguiente modo:

( √ √
)
3 3
−4 d ab d ac d bc d d d d d d
Ls =2× 10 ln + ln ae 3 af bd bf cd ce
RMG √d ad d be d cf

14
 Por el valor asignado a la constante
k de 2 x 10-4, en esta ecuación Ls se
mide en [H/km]. Por otra parte,
el segundo término del segundo
miembro de la ecuación, se define como la Inductancia Mutua
(de un circuito a otro), constituyendo toda la diferencia respecto de la expresión
similar para la línea trifásica simple. Simbolizando con:
 M La Inductancia Mutua entre los dos circuitos;
 D’ Lo que se define como Distancia Media Geométrica entre
conductores de los dos circuitos, que portan
corrientes de la misma fase;
 D’’ Lo que se define como Distancia Media Geométrica entre
conductores de los dos circuitos, que portan
corrientes de fases diferentes.
 Dm Lo que se define como Distancia Media Geométrica.
Se pueden formular las siguientes ecuaciones que sistematizan la última expresión
correspondiente a la Inductancia de Servicio o de Secuencia Positiva:

−4
M =2 ×10 ln
√6 d ae d af dbd d bf d cd d ce
√ d ad d be d cf
3 [ ]
H
km

D ' =√3 d ad d be d cf
[ ]
H
km

D =√ d ae d af d bd d bf d cd d ce
'' 6
[ ]
H
km

D m =√ d ab d ac d bc
3
[ ]
H
km

[ ]
''
−4 Dm D H
Ls =2× 10 ln
RMG D km '

11.1.3 Variación del Valor de la Inductancia de Fase

La posición relativa de los conductores de fase en cada uno de los circuitos, por la
dependencia geométrica del valor de la Inductancia de Servicio ,
puede hacer que la misma sea mayor o menor de conformidad con la posición de
cada uno de los conductores de fase.
la disposición determinada para la configuración
Así por ejemplo,
hexagonal con el orden de fases A, B, C, D, E y F , en un sentido
15
 circular, constituye la de mínima inductancia por cuanto en esa
situación, tiene lugar el valor máximo de D’ y el mínimo de D’’.
Este concepto se puede extender también a cualquier doble circuito típico, como los
que se representan en los gráficos anteriores.
11.2Líneas Diferentes
líneas de transmisión de doble circuito tienen sus dos
Normalmente las
circuitos idénticos. Si por alguna razón uno de los circuitos se construyera con
conductores diferentes, aparte de solicitaciones mecánicas extraordinarias que tendrían que
ser verificadas en cuanto a la resistencia de las estructuras, eléctricamente se constituirían
dos circuitos diferentes en lo que se refiere a la reactancia inductiva y en general respecto
a la impedancia de los conductores de fase en cada circuito.
Esta situación, se produce más bien cuando una línea trifásica simple que vincula dos
puntos de un sistema eléctrico cuyo intercambio de energía se hace mayor, requiere del
refuerzo de otra línea adicional.
En el gráfico siguiente se representan los Circuitos 1 y 2, cada uno de ellos
respectivamente con las impedancias Z1 y Z2. Los números 1 y 2 identifican
los circuitos y no guardan relación con las características de
secuencia positiva o negativa de las impedancias como es usual . Las
reactancias inductivas en ambos circuitos, como parte de la impedancia de secuencia
positiva de cada uno y de acuerdo con la metodología desarrollada, se expresan a través de
las ecuaciones:
Z1
I1

I I
Z2 I2

−4
x L =4 π f × 10 ln
1
D m 1 D' '
Ω
RMG1 D km ' [ ]

x L =4 π f × 10−4 ln
2
D m 2 D' '
Ω
RMG 2 D km ' [ ]

16
 Estas ecuaciones permiten formular a su vez una expresión para una Reactancia
Inductiva Equivalente, xeq , teniendo en cuenta la conexión en paralelo de xL1 y
xL2. Inductancia de Servicio o Secuencia
También puede definirse una
Positiva Equivalente, Leq siempre en el objetivo de tener un solo elemento
circuital entre los terminales.

x eq = [ ]
x L1 × x L2 Ω
x L1 + x L 2 km
Leq = [ ]
L s 1 × L s2 H
Ls 1 + Ls 2 km

Otro aspecto a resolver es el referente a la diferencia de corrientes entre los dos circuitos.
En el gráfico, se han representado las corrientes I1 e I2, diferentes en la medida de la
diferencia entre L1 y L2.
12. Fórmulas de Cálculo
En este punto se resumen las fórmulas más generales para el Cálculo de la Reactancia
Inductiva de Secuencia Positiva, para un conductor de fase en una línea trifásica
simple o en una línea de transmisión de doble circuito.
12.1Conductores Múltiples
Hasta aquí se ha hecho la diferencia entre conductor macizo y cable, considerando siempre
un solo conductor por fase. Por exigencias resultantes de la necesidad de
transportar mayores volúmenes de energía evitando pérdidas por efecto corona o con la
finalidad de evitar algunas dificultades de montaje, se ha generalizado la utilización de
conductores múltiples, constituyendo haces de dos, tres, cuatro, seis, etc.,
conductores.
Dentro la metodología que se desarrolla en este capítulo, de una manera similar al
tratamiento del Radio Medio Geométrico, se admite una condición precisamente de este
parámetro, llegando a calcular un Radio Medio Geométrico Equivalente para
el conductor simple que teóricamente reemplaza al haz respectivo .
RMGH, que simboliza
La ecuación que permite efectuar el cálculo del al Radio Medio
Geométrico correspondiente al Haz de Conductores es:

RMG H =√n RMG d 12 d13 d 14 ⋯ d 1 n [ m ]

A manera de ejemplo sea un HAZ de dos conductores distanciados 16[cm] ,

teniendo cada uno de ellos un RMG de 1 [cm] . En esta situación el Radio
Medio Geométrico del Haz de dos Conductores, RMG H, aplicando la
ecuación, resulta 4 [cm], vale decir, cuatro veces mayor que el RMG
correspondiente a un solo conductor.

17
 La fórmula para la Reactancia Inductiva de Secuencia Positiva,
incluyendo el cálculo realizado para el RMG del Haz de Conductores
es:

12.2Fórmula General
En la mayor parte de manuales y textos en lo referente a Reactancia Inductiva de
Secuencia Positiva, se realiza la siguiente desagregación para la expresión
matemática que define este parámetro eléctrico:

[ ]
''
−4 Dm DΩ
x L =4 π f ×10 ln '
s
RMG H D km

' '' ' ''

x L =x L + x L + x L
Desagregación: s

Reactancia Inductiva para un Espaciamiento de 1 [m]

'
x L =4 π f ×10 ln
−4 1 Ω
RMGH km [ ]

Factor de Espaciamiento Inductivo

'' −4
x L =4 π f ×10 ln D m
[ ]
Ω
km

Reactancia Inductiva Mutua entre dos Circuitos

[ ]
''
'' ' D Ω
−4
x =4 π f ×10 ln '
L
D km

Dm Distancia Media Geométrica.

D’ Distancia Media Geométrica entre conductores de los dos
circuitos, que portan corrientes de la misma fase.
D’’ Distancia Media Geométrica entre conductores de los dos
circuitos, que portan corrientes de fases diferentes.

18
