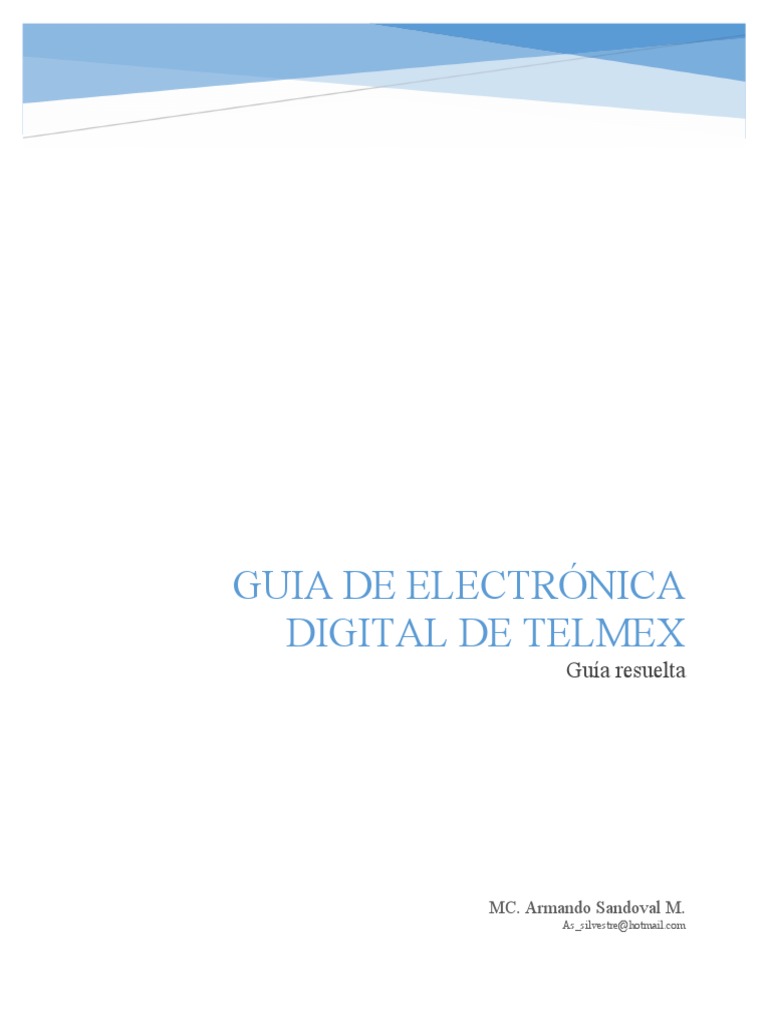

GUIA DE ELECTRÓNICA

DIGITAL DE TELMEX
Guía resuelta

MC. Armando Sandoval M.

As_silvestre@hotmail.com
 Guía electrónica digital

2014 SIFEIS
BY SILVESTRE

1.- Como se define un flip-flop: El "Flip-flop" es el nombre común que se le da a los dispositivos de dos estados, que sirven como
memoria básica para las operaciones de lógica secuencial. Los Flip-flops son ampliamente usados para el almacenamiento y
transferencia de datos digitales y se usan normalmente en unidades llamadas "registros", para el almacenamiento de datos numéricos
binarios.
2.- clasificación de flip-flop
Flip – flops asincrónicos (no hay entrada de relog)
Flip-flop sincrónicos sensibles a nivel de reloj 1, sensibles a flanco de reloj 2
Según su tipo asincrónicos tipo s/r sincronicos tipo D/delay tipo T/Tooglee

3.- cual es la importancia de un flip-flop en un sistema lógico.

Son una unidad fundamental de memoria y tiene la capacidad de almacenar un bit.

4.- Diagrama básico de un flip-flop

El flip-flop tiene dos entradas R (reset) y S (set), se encuentran a la izquierda del símbolo. Este flip-flop tiene activas las entradas en el
nivel BAJO, lo cual se indica por los circulitos de las entradas R y S. Los flip-flop tienen dos salidas complementarias, que se denominan
Q y 1, la salida Q es la salida normal y 1 = 0.

El flip-flop RS se puede construir a partir de puertas lógicas. A continuación mostraremos un flip-flop construido a partir de dos puertas
NAND, y al lado veremos su tabla de verdad correspondiente.

5.- como se define un pulso de reloj

Es cuando todas las señales se sincronizan con una señal de temporización básica llamada reloj. El reloj es una señal periódica en la que
cada intervalo entre impulsos (el periodo) equivale a la duración del bit.

6.- que es un circuito secuencial

Son  aquellos  en  los  que  los  valores  de  las  salidas,  no  dependen  exclusivamente  de  los valores de las entradas en dicho momento
, sino también dependen del estado anterior o estado interno. El sistema secuencial más simple es el biestable, de los cuales, el de tipo
D (o cerrojo) es el más utilizado actualmente.

7.- menciona y define cada uno de los circuitos secuenciales.

La mayoría de los sistemas secuenciales están gobernados por señales de reloj. A éstos se los  denomina  "síncronos",  a  diferencia  de  l
os  "asíncronos"  que  son  aquellos  que  no  son controlados por señales de reloj.

8.- cuales son los circuitos biestables.

La salida de un flipflop biestable indica cuál es el bit almacenado. Una salida a nivel alto indica que se ha almacenado un 1 y una salida a
nivel bajo indica que se ha almacenado un 0. O sea cambian se estado. Los circuitos biestables son los flip-flop.

9.- que es un flanco.

Un  impulso  posee  dos  flancos:  un  flanco  anterior  o  de  subida  que  se  produce  en  el instante t0
 y un flanco posterior o de bajada que se produce en el instante t

10.- finalidad de técnicas de disparo

Los circuitos monoestables sólo tienen un único estado estable, por lo tanto dependen de
un disparo de reloj para poder cambiar su estado estable –inestable esa es la principal finalidad
 1.- las memorias semiconductoras se utilizan como .
Un semiconductor es una sustancia que se comporta como conductor o como aislante
dependiendo  de  la  temperatura  del  ambiente  en  el  que  se  encuentre.  Los  tipos  de
semiconductores que hay son:
-Semiconductores intrínsecos
-Semiconductores extrínsecos
-Semiconductor tipo N
-Semiconductor tipo P

12.- los datos digitales también pueden almacenarse como cargas en capacitores y un tipo muy importante de memoria
semiconductora, para que se utiliza este principio

para obtener almacenamiento de alta densidad en niveles bajos de requisitos de energía.

13. de qué manera puede definirse el comportamiento de un circuito secuencial síncrono de un dispositivo.
Los elementos de memoria son dispositivos capases de almacenar dentreo de ellos información binaria y la información almacenada en
los elementos la define como circuito secuencial.

14- son aquellos circuitos que tienen dos estados estables identificados como los estados 0 y 1 y permanecen en un estado dado
hasta que se vea obligado a pasar al siguiente estado cuales son
Biestable o el flip- flop

15.- como se le conoce a un multivibrador biestable

 Es un circuito oscilador capaz de generar una onda cuadrada.
Se clasifican según su funcionamiento:
 De funcionamiento continuo, astable: genera ondas a partir de la propia fuente de
alimentación.
 De funcionamiento impulsado: a partir de una señal de disparo o impulso sale de
su estado de reposo.  O Si posee los dos estados,  biestable.

16.- de que está constituido un multivibrador biestable

Está formado por un ensamble de compuertas lógicas. Aunque una compuerta lógica No tiene la capacidad de almacenamiento,
pueden conectarse varias de ellas de manera que permitan almacenar información.

17.- las memorias semiconductoras se utilizan como

Para almacenar un bit 0 y 1 y los transistores de un multivribrador pueden ser bipolares

18.- a la memoria principal de una computadora se le conoce como

Memoria RAM memoria de acceso aleatorio

19.- que es la celda de memoria.

La celda de memoria es la unidad básica de cualquier memoria, capaz de almacenar un Bit en los sistemas digitales

20.- que es palabra de memoria

Grupo de celdas de memoria que representan instrucciones o datos de algún tipo.Algunos palabras de memoria
son:
– BYTE. Palabra de 8 bits.
– NIBBLE. Palabra de 4 bits.
– WORD. Palabra de 16 bits

21.- que es un byte

Es un grupo de 8 bits es también la unidad de medida básica de memoria

22.- que es memoria volátil.

Tipo de memoria que requiere la aplicación de energía eléctrica a fin de almacenar la información. Si se retira la energía eléctrica, toda
la información almacenada se perderá.

23.- que es memoria de acceso aleatorio RAM

Ramdom Acces Memory Tipo de memoria donde la computadora guarda información para que pueda ser procesada más
rápidamente. En la memoria RAM se almacena toda información que está siendo usada en el momento.

24.- Que es memoria ROM

Read Only Memory  que permite sólo la lectura de la información y no su escritura, independientemente de la presencia o no de una
fuente de energía. Los datos almacenados en la ROM no se pueden modificar

25.- memoria estática

Dispositivos de memoria de semiconductor en los cuales los datos almacenados se quedarán permanentemente guardados, mientras
se aplique energía eléctrica, sin necesidad de escribir periódicamente los datos en la memoria.

26.- memoria dinámica:

Dispositivos de memoria de semiconductor en los cuales los datos almacenados no se quedarán permanentemente guardados, aun
con energía aplicada, a menos que los datos se reescriban en forma periódica en la memoria. Esta operación se conoce como
REFRESCO

27.- que es un bus de dirección

El bus de direcciones es un canal del microprocesador totalmente independiente del bus de datos donde se establece la dirección de
memoria del dato en tránsito.

28.- memoria Eprom

siglas de Erasable Programmable Read-Only Memory (ROM programable borrable). Es un tipo de chip de memoria ROM no volátil.

29.- memoria Flash.

derivada de la memoria EEPROM— permite la lectura y escritura de múltiples posiciones de memoria en la misma operación. Gracias a
ello, la tecnologíaflash, siempre mediante impulsos eléctricos, permite velocidades de funcionamiento muy superiores frente a la
tecnología EEPROM primigenia, que sólo permitía actuar sobre una única celda de memoria en cada operación de programación

30.- que es la memoria fifo.

Primero en entrar, primero en salir”, en inglés first in, first out (FIFO), es un concepto utilizado en estructuras de datos, contabilidad de
costes y teoría de colas. Guarda analogía con las personas que esperan en una cola y van siendo atendidas en el orden en que llegaron,
es decir, que ‘la primera persona que entra es la primera persona que sale’.

31.- que es la memoria cache

es la memoria de acceso rápido de una computadora, que guarda temporalmente las últimas informaciones procesadas.

32.- las celdas de almacenamiento se clasifican en

Por el modo de acceso:  Acceso Aleatorio (RAM)  Acceso Secuencial  Asociativas

Por el modo de almacenamiento:  Volátiles    No volátiles
Por el tipo de soporte:  Semiconductoras  Magnéticas
De papel
Por su función o jerarquía
Tampón o borrador: (LIFO,FIFO)
Central o Principal
De masas.

33.- para que se utiliza el dispositivo PLD

La lógica programada se basa en dispositivos lógicos programables (PLD), los cuales tienen una función no establecida, al contrario que
las puertas lógicas que tienen una función fija en el momento de su fabricación. Antes de poder utilizar el PLD en un circuito, este debe
ser programado.

34.- para que se utiliza la memoria eeprom

Es un tipo de memoria ROM que puede ser programada, borrada y reprogramada eléctricamente, a diferencia de la EPROM que ha de
borrarse mediante un aparato que emite rayos ultravioleta. Son memorias no volátiles.

35.- como se distingue la capacidad de borrar los bytes de una eeprom

necesitan un dispositivo especial llamado lector de PROM
 36.- que función principal cumple la unidad de refresco de la DRAM
Se le denomina memoria dinámica ya que para tener un dato almacenado, se requiere revisarlo el mismo y recargarlo cada cierto
periodo en un ciclo e refresco

37.- cuales son los tres buses en un sistema de computadoras

 El bus de direcciones transporta las direcciones de memoria al que el procesador desea acceder, para leer o escribir datos. Se trata de
un bus unidireccional.
 El bus de datos transfiere tanto las instrucciones que provienen del procesador como las que se dirigen hacia él. Se trata de un bus
bidireccional.
 El bus de control (en ocasiones denominado bus de comando) transporta las órdenes y las señales de sincronización que provienen de
la unidad de control y viajan hacia los distintos componentes de hardware. Se trata de un bus bidireccional en la medida en que
también transmite señales de respuesta del hardware.

38.- como se define un contador.

Es contar sucesos representados por cambios de nivel o impulsos, o generar una secuencia
de  pasos  en  particular.  El  contador  debe  ‘recordar  ’para  seguir  al  siguiente  número  de  la  secuencia.

39.- que son los pulsos de conteo

Para medir cambios al contador

40.- para que están diseñados los contadores

Conteo de sucesos, para ordenar acciones de mando o disparar alarmas./ Control de stocks/ divisores de frecuecia/estadísticas de
producción.

41.- un contador esta formado por :

un conjunto de biestables funcionando como divisores de frecuencia.

42.- con que dispositivos electrónicos está construido un contador.

Está construido a partir de biestables y puertas lógicas

43.- como se define un contador asíncrono.

Un  contador  asíncrono  es  aquel  en  el  que  los  flip-flop  (FF)  del  contador  no  cambian  de estado exactamente al mismo tiempo, d
ado que no comparten el mismo impulso de reloj

44.- como se define un contador síncrono.

en que la señal de reloj va a ser común a todos los biestables, lo que va a motivar que todos los cambios se produzcan a la vez

45.- que es un contador de riso.

Son dispositivos contadores que tienen conectados los flip-flops en forma asincrona, es decir, que no,tienen conectadas las entradas de
reloj (CLK) en paralelo

46.- contador que dispara a todos los flip flops al mismo tiempo se llama contador 74293

47.- las entradas del relog están conectadas en __un mismo punto_en un contador síncrono

48.- uno de los usos mas comunes e interesantes de los contadores es

Son los bloqueos digitales

49.- Objetivo y uso de los diagramas de tiempo?

es mostrar los cambios en el estado o la condición de una línea de vida / El uso más común es mostrar el cambio de estado de un objeto
a lo largo del tiempo.

50.- tipos de contadores síncronos.

Son compuertas dijitales computertas and una de 2 entradas y otra de 3 entradas

51.- diferencia entre contador síncrono y asíncrono

 Los síncronos implementa usando flip-flops y un elemento combinatorio, que es implementado tradicionalmente mediante puertas
lógicas. Y los asíncronos son el tipo más simple, que requieren menos componentes y menos circuitería que contadores síncronos y sus
contadores de flip flops  cambia los estados en diferentes momentos, por lo que los retrasos en el cambio de un estado a otro,
conocidos como retardos de propagación

52.- cuando usamos un contador en cascada.

Los contadores BCD se utilizan siempre que se vayan a contar pulsos y los resultados se exhiban en forma decimal. Un solo contador
BCD puede contar de 0 a 9 y luego regresa a 0
53.- cuantos basculadores debe de tener un contador asíncrono con módulo 12
11

54.- que es un contador de BCD

Es un contador de décadas en un circuito secuencial.

55.- como se le conoce al contador que tiene 10 estados distintos.

El contador MOD 10 se conoce también como contador de décadas

1. Definición de sistema analógico

Un sistema analógico contiene dispositivos que manipulan cantidades físicas representadas de manera analógica. En estos sistemas las
cantidades pueden variar en un rango continuo de valores. Por ejemplo, la amplitud de la señal de salida de una bocina en un receptor
de audio puede tener cualquier valor entre cero y su límite máximo. Otro tipo de sistemas analógicos son los amplificadores de audio,
equipos de grabación no digital y reproductora de los mismos.

2. Definición de sistema digital

Un sistema digital es un conjunto de dispositivos destinados1 a la generación, transmisión, manejo, procesamiento o almacenamiento
de señales digitales. También, y a diferencia de un sistema analógico, un sistema digital es una combinación de dispositivos diseñados
para manipular cantidades físicas o información que estén representadas en forma digital.

3.- cuales compuertas lógicas hay y cuales son

es un dispositivo electrónico con una función booleana. Suman, multiplican, niegan o afirman, incluyen o excluyen según sus
propiedades lógicas. Se pueden aplicar a tecnología electrónica, eléctrica, mecánica, hidráulica y neumática.
6 compuertas compuerta AND, compuerta OR, compuerta NOT, compuerta separado YES, compuerta NAND, compuerta NOR

4.- muerta símbolos en notación americana y sueca de cada compuerta lógica

5.- como se le conoce a la compuerta NOT

Se le llama compuerta inversora
