Facultad de Ingeniería Y Arquitectura: "Clasificación de Suelo Por AASHTO para Vías - Chiclayo"

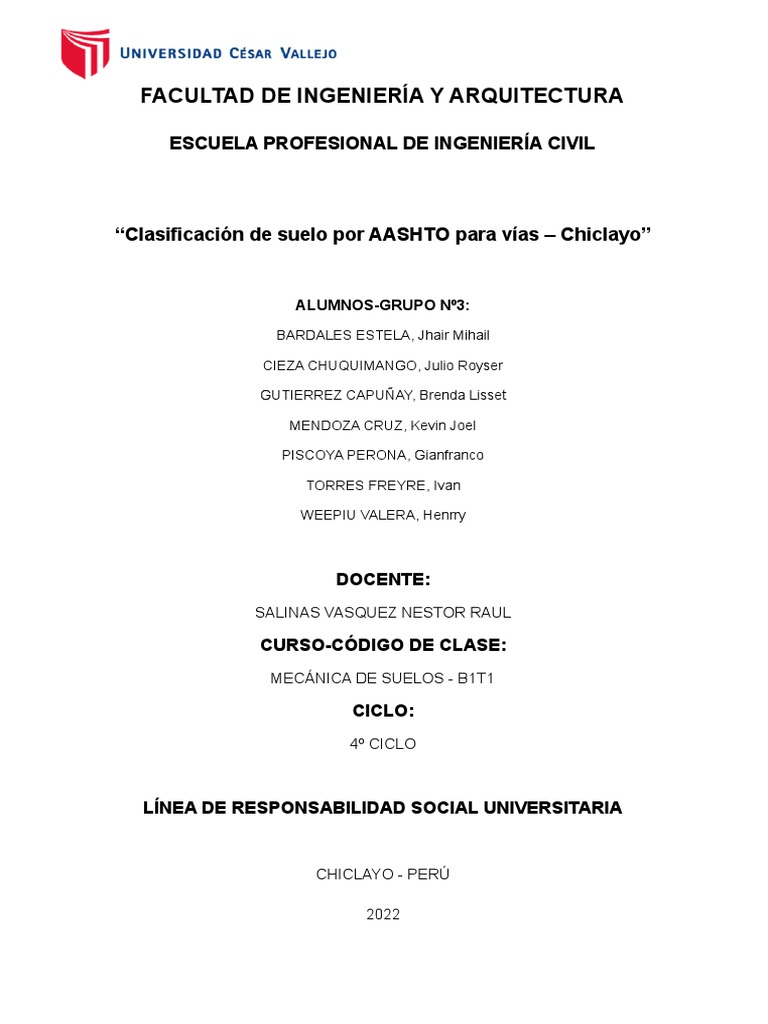

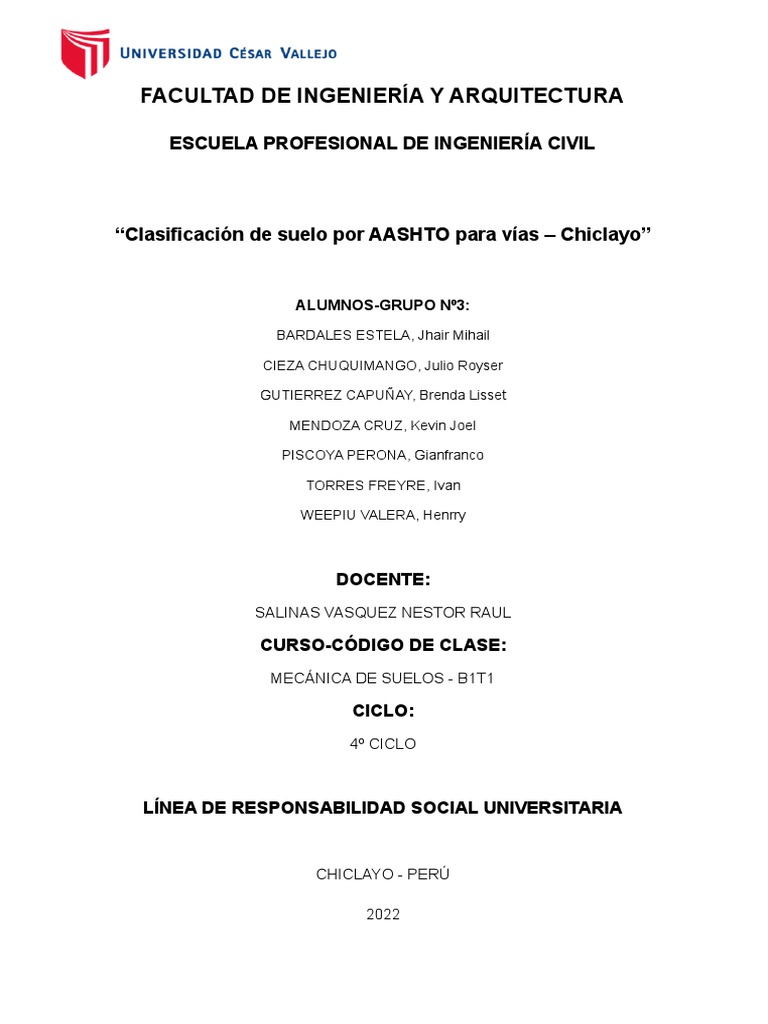

FACULTAD DE INGENIERÍA Y ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
“Clasificación de suelo por AASHTO para vías – Chiclayo”
ALUMNOS-GRUPO Nº3:
BARDALES ESTELA, Jhair Mihail
CIEZA CHUQUIMANGO, Julio Royser
GUTIERREZ CAPUÑAY, Brenda Lisset
MENDOZA CRUZ, Kevin Joel
PISCOYA PERONA, Gianfranco
TORRES FREYRE, Ivan
WEEPIU VALERA, Henrry
DOCENTE:
SALINAS VASQUEZ NESTOR RAUL
CURSO-CÓDIGO DE CLASE:
MECÁNICA DE SUELOS - B1T1
CICLO:
4º CICLO
LÍNEA DE RESPONSABILIDAD SOCIAL UNIVERSITARIA
CHICLAYO - PERÚ
2022
FACULTAD DE INGENIERÍA CIVIL
ÍNDICE
I. INTRODUCCIÓN…………………………………………………………………....3
II. OBJETIVOS………………………………………………………………………….4
III. IMPORTANCIA………………………………………………………………………4
IV. DIFERENCIAS CON EL MÉTODO S.U.C.S……………………………………..5
V. MARCO TEÓRICO………………………………………………………... ……….5
VI. DESARROLLO DE ESTUDIO DE SUELOS……………………………………15
VII. CONCLUSIONES………………………………………………………... ……….29
REFERENCIAS BIBLIOGRÁFICAS…………………………………………………….30
ANEXOS……………………………………………………………………………………31
2
I. INTRODUCCIÓN
Desde el punto de vista de la ingeniería civil, el suelo es un elemento muy
importante porque sobre él se construyen todo tipo de obras, por lo que es
necesario asegurarse de que el suelo tenga las características y propiedades
suficientes para el correcto funcionamiento del sistema mismo y así evitar
desventajas, principalmente asentamientos.
El propósito de este estudio de investigación, es clasificar el suelo de la ciudad de

Chiclayo, utilizando el métodos de clasificación AASHTO , este sistema de
clasificación está basado en los resultados de la determinación en laboratorio de la
distribución del tamaño de partículas, el límite líquido y el límite plástico, donde es el
sistema de clasificación más utilizado en nuestro país.
Este documento describe y da a conocer las características del sistema AASHTO,

explicar la tabla de clasificación según sistema AASHTO y especifica cuáles son,
qué nomenclatura utiliza, qué factores se toman en cuenta al clasificar los suelos y
consideraciones; también determina los tamaños de partículas de diversos suelos.
Se encontrará una breve descripción de cómo realizar un estudio de campo

,muestreo y qué muestras se pueden tomar durante un estudio.
Como último, se comparó la clasificación obtenida por los métodos AASHTO y

SUCS, a partir de los resultados de la prueba de análisis granulométrico utilizando el
método del hidrómetro, se verificará si el método AASHTO se puede adoptar en
nuestra ciudad de chiclayo y si son compatibles con cada vía del vecindario.
3
II. OBJETIVOS
2.1 Objetivo general
● Utilizar y clasificar por el método AASHTO cada una de las vías principales
y/o secundarias de la ciudad de Chiclayo para poder obtener con mayor
certeza el parámetro de cada una de ellas. AASHTO.
2.2 Objetivos específicos
● Realizar un perfil estratigráfico del suelo a partir de la investigación técnica

del lugar.
● Analizar y determinar las características físicas del suelo.
● Clasificar el suelo tomando como base el método AASHTO.
● Realizar propuestas metodológicas que permitan facilidades para clasificar
los suelos analizados, si así se requiere.
III. IMPORTANCIA
Con el pasar de los años, la metodología AASHTO se ha convertido en una

de las más utilizadas para el desarrollo de infraestructuras viales, ya que al poner en
práctica este método podremos obtener de manera más rápida y sencilla nuestros
cálculos numéricos que nos servirán para poder encontrar y/u obtener los números
estructurales y de la misma manera poder verificarlos. Además de poder variar cada
uno de los parámetros y obtener diferentes estructuras de pavimento que nos
llevará a concluir cuál de estas es la más recomendable para poder utilizar en cada
proyecto cabe resaltar que cada proyecto demanda sus propias necesidades y de
más está decir que esto debe ir acompañado con la utilización de materiales de
mayor calidad, para su buen desarrollo. Dicho esto, esta metodología nos será muy
importante clave al momento de desarrollar nuestras distintas obras viales en la
ciudad de Chiclayo ayudándonos así poder brindar más desarrollo y seguridad,
tanto vehicular como el de las personas, para que de esta manera se sientan más
seguros al momento de transitar por estas vías que conectan nuestra ciudad de
Chiclayo.
4
IV. DIFERENCIAS CON EL MÉTODO S.UC.S
SUCS AASHTO
Clasifica los suelos por letras o nombres Clasifica los suelos por grupos y en
de los suelos subdivisiones.
Se utiliza para clasificar los suelos en Se utiliza para clasificar los suelos en suelos
ensayos geotécnicos o en cimentaciones. de viabilidad(vías).
Se utiliza la carta de plasticidad para Es base calcular el índice de grupo IG para

saber dónde está ubicada la línea, según poder hacer la clasificación en esta norma.
los parámetros del límite líquido e índice
de plasticidad.
Para partículas gruesas es de más de Para partículas gruesas es del 35% o menos,
50%, que se retiene en el tamiz #200. que pasa el tamiz #200.
Para partículas finas es de más de 50%, Para partículas finas es de más del 35%, que
que pasa por el tamiz #200. pasa el tamiz #200.
Tiene mayor descripción y más No tiene muchos parámetros para realizar la

parámetros para poder clasificar. clasificación.
Nos permite tener mayor grado y precisión No nos permite tener un mayor grado por sus
de la clasificación de suelos. bajas obtenciones de parámetros.
V. MARCO TEÓRICO
El suelo puede ser clasificado, de una manera muy general, como cohesivo
o no cohesivo. Pero estos términos son muy generales y cubren una gran gama
de propiedades físicas y por esta razón se requieren medios de clasificación
adicionales para determinar el uso del suelo. Algunos métodos de clasificación
propuestos incluyen el sistema AASHTO, que clasifica el suelo en ocho grupos,
A1-A8, y los datos necesarios para clasificarlo son: análisis granulométrico, límites
de Atterberg y humedad del suelo. Otro método es el Sistema Unificado de
Clasificación de Suelos (USCS). Este sistema se utilizó originalmente para la
construcción de aerovías, pero con el tiempo se adaptó al uso de presas y otras
estructuras. El sistema consiste en marcar el suelo con símbolos de grupo. que
consta de un prefijo y un sufijo. Los prefijos indican los principales tipos de países
y los sufijos indican subdivisiones.
5
5.1 CLASIFICACIÓN DE SUELOS
5.1.1 Método AASHTO
El método se basa en determinaciones de laboratorio de Granulometría, Límite

Líquido, límite plástico e Índice de Plasticidad. Es un método utilizado
principalmente para obras viales.
5.1.1.1 Nomenclatura
Con esta tabla se puede observar como la norma AASHTO clasifica los suelos
granulares en tres grandes grupos y que estos tienen algunas subdivisiones por
otro lado los suelos finos se dividen en cuatro grupos. Los parámetros que tiene
en cuenta este método de clasificación son el porcentaje pasa 𝑁0 10, 𝑁0 40, 𝑁0
200, el límite líquido, el índice de plasticidad y por último el índice de grupo.
Imagen 01: Guia AASHTO.
6
Imagen 02: SÍMBOLOS DE CLASIFICACIÓN AASHTO.
5.1.1.2 Consideraciones
El sistema de clasificación AASHTO utiliza un índice de grupo para comparar
diferentes suelos dentro de un mismo grupo. El índice de grupo se calcula de
acuerdo con la ecuación 𝑰𝑮 = 𝟎. 𝟐𝒂 + 𝟎. 𝟎𝟎𝟓𝒂𝒄 + 𝟎. 𝟏𝒃𝒅.
Donde:
a= Porcentaje del material más fino que el tamiz 𝑁0 200 mayor que el 35% pero menor que
el 75%, expresado en un número entero (1 ≤ 𝑎 ≤ 40).
b= Porcentaje del material más fino que el tamiz 𝑁0 200 mayor que el 15% pero menor que
el 55%, expresado en un número entero (1 ≤ 𝑏 ≤ 40).
c= Porción del límite líquido mayor que 40 pero no mayor que 60, expresada como un
número positivo (1 ≤ 𝑐 ≤ 20).
d= Porción del índice de plasticidad mayor que 10 pero no excedente a30, expresada como
un número positivo (1 ≤ 𝑑 ≤ 20).
● El IG se informa en números enteros y si es negativo se hace igual a 0.

● Permite determinar la calidad relativa de suelos de terraplenes, subrasantes,
subbases y bases.
● Se clasifica al primer suelo que cumpla las condiciones de izquierda a
derecha en la tabla.
● El valor del IG debe ir siempre en paréntesis después del símbolo de grupo.
● Cuando el suelo es NP o el LL no puede ser determinado, el IG es cero.
● Si un suelo es altamente orgánico, se debe clasificar como A- 8 por
inspección visual y diferencia en humedades.
7
El índice encontrado de esta manera se redondea al entero siguiente y se

reemplaza entre paréntesis después del número de clasificación correspondiente de
3
la siguiente forma 𝐴 − 2 − 6(3) .
Imagen 03: TABLA DE ÍNDICE DE GRUPO DE IG.
5.1.1.3 Factores a considerar de la nomenclatura del método AASHTO.

Este sistema de clasificación provee una forma de utilizar los límites plástico y
líquido para obtener la clasificación de los suelos entre los grupos A-4 y A-7, para
los cuales el hecho de tener más de un 35% de material más fino que el tamiz 𝑁0
200, es un factor esencial de clasificación. Este factor puede también utilizarse para
obtener la clasificación de un subgrupo de los suelos titulados A-2, para los cuales
el hecho de tener menos del 35% del material más fino que el tamiz 𝑁0 200, es un
factor esencial de clasificación, la designación de los subgrupos en el grupo A-2 se
logra determinando si el suelo A-2, clasificado de acuerdo con su análisis
granulométrico, pero tiene propiedades plásticas (LL Y LP) características de los
suelos A-4, A-5, A-6 ó A-7.
8
5.1.1.4. Descripción de los grupos de clasificación
Materiales granulares: Contiene 35% o menos de material que pasa la malla de

0.075 mm.
GRUPO A – 1: El material representativo de este grupo es una mezcla bien

graduada de fragmentos de piedra o grava, arena gruesa, arena fina y un
cementante no plástico o cohesivo y ligeramente plástico. Este grupo se subdivide
en:
Subgrupo A -1 – a: Incluye aquellos materiales que consisten predominantemente
de fragmentos de roca o grava con o sin un ligante bien graduado de material fino.
Subgrupo A -1 – b: Incluye aquellos materiales que consisten predominantemente

de arena gruesa con o sin un ligante de suelo bien graduado.
GRUPO A – 2: Este grupo abarca una amplia variedad de materiales “granulares”

que están en la línea divisoria entre el material que pertenece a los grupos A-1, A-3
y los materiales arcillo - limosos de los grupos A-4, A-5, A-6 y A-7.
Comprende todos los suelos que tienen 35% o menos de material que pasa por la
malla de 0.075mm y no se puede clasificar como A-1 o A-3, debido al exceso en el
contenido de finos o a la plasticidad, o a ambos respecto a los límites de esos
grupos.
Subgrupo A – 2 – 4 y A – 2 – 5: Están formados por diferentes materiales

granulares que contienen 35% o menos que pasan por la malla de 0.075mm y con
una parte de menos de 0.425mm que tienen las características de los grupos A-1 y
A-5.
Subgrupo A – 2 – 6 y A – 2 – 7: Comprende materiales similares a los descritos en

los subgrupos A-2-4 y A-2-5, con la diferencia de que la parte fina contiene arcilla
plástica que tiene las características de los grupos A-6 y A-7.
9
Materiales arcillo – limosos: Contiene más del 35% de material que pasa la malla
de 0.075mm.
GRUPO A – 3: El material típico de este grupo es la arena fina de playa o la arena

fina de desierto, sin finos de arcilla, limo o con una pequeña cantidad de limo no
plástico. Este grupo también incluye las mezclas aluviales de arena fina mal
gradada con pequeñas cantidades de arena gruesa y grava.
Grupo A – 4: El material típico de este grupo es un suelo limoso no plástico o

moderadamente plástico, que normalmente tiene el 75% o más de material que
pasa el tamiz de 75 mm (#200). Este grupo también incluye mezclas de suelo limoso
fino y hasta 64% de arena y grava retenida sobre el tamiz de 75 mm (#200).
Grupo A – 5: El material típico de este grupo es similar al descrito en el grupo A-4,

salvo que usualmente tiene un carácter diatomáceo o micáceo y puede ser muy
elástico, como lo indica su alto LL.
Grupo A – 6: El material típico de este grupo es una arcilla plástica que usualmente
tiene el 75% o más del material que pasa el tamiz de 75 mm (#200). Este grupo
también incluye mezclas de suelo arcilloso y hasta el 64% de arena y grava retenida
sobre el tamiz #200. Los materiales de este grupo normalmente presentan grandes
cambios de volúmenes entre los estados seco y húmedo.
Grupo A – 7: El material típico de este grupo es similar al descrito en el grupo A-6,

salvo que tiene el LL elevado, característico del grupo A-5, y puede presentar
elasticidad o alto potencial de expansión.
Subgrupo A – 7 – 5: Incluye materiales con IP moderados en relación con el LL y

que pueden presentar un alto potencial de expansión.
Subgrupo A – 7 – 6: Incluye materiales con un alto IP en relación con el LL y

presentan un alto potencial de expansión.
10
Imagen 04: Índice de plasticidad. Obtenido

por:https://www.academia.edu/18450242/Clasificacion_de_Suelos_SUCS_y_AASTHO
11
5.1.2 SISTEMA SUCS
SISTEMA UNIFICADO DE CLASIFICACIÓN DE SUELO (SUCS) - UNIFIED SOIL

CLASSIFICATION SYSTEM (USCS)
Los elementos esenciales para realizar esta clasificación fueron propuestos por
Arthur Casagrande que ideó una clasificación de los suelos para carreteras y
aeropuertos; la que posteriormente la adoptaron el cuerpo de ingenieros de los
estados unidos los cuales la modificaron y condujo al sistema unificado de
clasificación de los suelos. Actualmente este sistema se utiliza con modificaciones
mínimas en la mayoría de países fuera de los Estados Unidos. Según este sistema,
los suelos se dividen en tres grupos principales:
1. Suelos de grano grueso

2. Suelos de grano fino
3. Suelos altamente orgánicos
Imagen 05: Sistema de clasificación por el método S.U.C.S. Obtenido

por:https://www.academia.edu/18450242/Clasificacion_de_Suelos_SUCS_y_AASTHO
Los suelos altamente orgánicos se reconocen fácilmente por las características anotadas
(agregados fibrosos de fragmentos macroscópicos y microscópicos de materia orgánica
descompuesta). Para separar los suelos de granos gruesos de los de granos finos se
adopta el tamiz 200 (0.0074 mm). En el terreno, la separación se realiza observando si las
partículas individuales pueden o no ser distinguidas a simple vista. Si se califica que más
del 50% en peso del suelo consiste en granos que pueden distinguirse separadamente,
aquel se considera de grano grueso y si se califica que menos del 50% en peso del suelo
consiste en granos que no se pueden distinguir separadamente aquel se considera grano
fino. Sobre la curva granulométrica se han definido dos coeficientes para determinar la
12
gradación de un suelo. Por gradación se entiende la proporción en que entran los distintos
tamaños de granos presentes en el suelo dado.
5.1.2.1 El coeficiente de uniformidad (Cu): está definido como la

relación:
𝐷60
𝐶𝑢 = 𝐷10
Donde:
𝐷60= Es el diámetro de las partículas para el cual existe un 60% de partículas más finas
que ellas.
𝑫𝟏𝟎=Diámetro correspondiente al 10% de partículas con diámetro menor que el 𝐷10
5.1.2.2 El coeficiente de curvatura (CC): está definido como la relación:
2
(𝑑30)
𝐶𝑐 = 𝐷10𝑥 𝐷60
Donde:
D60, D𝟏𝟎 ,D𝟑𝟎: tienen el mismo significado que en el caso anterior y se determinan
directamente en la curva granulométrica. Los criterios para determinar si un suelo es bien o
mal gradado, se obtienen una vez calculados Cu y Cc y se deben verificar simultáneamente.
5.1.2.3 Factores a considerar en la clasificación de suelos por el

método de clasificación unificado de suelos.
● Gravas o arenas se designan así:
GW, GP, SW o SP
Si menos del 5%del material pasa a través del tamiz 𝑁0 200;
G= grava, S=arena W=bien gradada P= pobremente gradada.
La designación de bien o mal grado depende de los coeficientes de uniformidad y

de curvatura hallados con la curva granulométrica.
● Gravas y arenas se designan así:
GM, GC, SM o SC
13
Esta designación se da si más del 12% del material pasa a través del tamiz 𝑁0 200;
M=limo C=arcilla.
Esta nominación limo o arcilla se determina después de obtener los valores de los límites
líquido y plástico de la fracción menor al tamiz 𝑁0 40; y utilizando los criterios de la carta de
plasticidad.
Tabla 01: Prefijos de clasificación para las gravas y arenas que están entre el 5 y 12% del
material que pasa a través del tamiz Nº 200.
● Los suelos de grano fino (más del 50% pasa el tamiz 𝑁0 200) son: ML, OL o CH
● Esta designación se coloca si los límites líquidos son menores que 50%; M=limo;
O=suelos orgánicos; C= arcilla.
● Los suelos de grano fino pueden ser de alta plasticidad(H) o de baja plasticidad(L):
La designación de alta plasticidad (H) se coloca si los límites líquidos son superiores
a 50%;
● Los límites líquido y plástico se ejecutan sobre material correspondiente a la fracción
menor del tamiz No 40 de todos los suelos, incluyendo gravas, arenas y suelos finos.
VI. DESARROLLO DE ESTUDIO DE SUELOS
6.1 GENERALIDADES
El presente informe técnico describe los siguientes parámetros, Los resultados del
estudio mecánico de terreno realizado en Chiclayo, en el área dedicada al proyecto
“CONSTRUCCIÓN DE EDIFICIO COMERCIAL DE CINCO NIVELES”, ubicada
detrás de la parcela de la calle Alfredo Lapointe. N° 656, con el objetivo de conocer
los datos geotécnicos. según propiedades físicas, químicas, mecánicas e hidráulicas
del subsuelo.
14
6.1.1 Objeto del Estudio
El objeto del estudio es conocer las condiciones geotécnicas de la corteza

terrestre, que requieren el diseño de la cimentación del proyecto
“CONSTRUCCIÓN DE EDIFICIO COMERCIAL DE CINCO NIVELES”, en base a lo
establecido en la norma técnica E-050. "Tierra y Fundaciones"
Para lograr este objetivo, se lleva a cabo un estudio de mecánica de suelos, cuya
implementación requiere el desarrollo de los siguientes pasos:
a) La fase de campo, donde se realizan estudios de lecho rocoso y se

toman las muestras necesarias.
b) Fase de laboratorio donde se realizan ensayos según la misma norma

técnica.
c) La fase de gabinete determina las propiedades físicas, mecánicas e

hidráulicas del suelo y su comportamiento ante cargas externas.
6.1.2 Información Preliminar

El proyecto de construcción del edificio comercial consiste en un edificación de
hormigón armado diseñado de acuerdo con las normas técnicas del Reglamento
Nacional de Edificación
6.1.3 Ubicación del área en estudio

El terreno medido se encuentra ubicado en la calle Alfredo Lapointe 656
,correspondiente al casco urbano del Municipio de Chiclayo, Departamento de
Chiclayo, Departamento de Chiclayo, Provincia de Lambayeque, . Frente a la zona
del proyecto hay un edificio de cuatro pisos de mampostería muy antiguo. Detrás
hay un área restringida del edificio, de terreno plano. Adyacentes al área de
estudio se encuentran casas nobiliarias y establecimientos comerciales.
15
6.2 GEOLOGÍA
6.2.1 Geología de la zona en estudio

La geología del área de Chiclayo está compuesta por aluviones (Qr-al) del
Cuaternario reciente y está mayoritariamente representada por el cono antiguo de
los ríos Lambayeque, Reque, La Leche y Zaña. Los distintos lechos aluviales
forman una capa continua que varía en espesor desde unos metros hasta más de
200 metros y está formada por grava, arena y arcilla. Este manto es de tipo
sedimentario perteneciente al Valle de Chancay y está constituido por capas
estratigráficas en las que los materiales están ordenados por selección relativa y
donde el suelo granular es más profundo que el suelo bueno.
Imagen 06: Información del Plano Geológico de la ciudad de Chiclayo. Obtenido por:
https://acortar.link/kGgoYU
6.3 GEODINÁMICA
6.3.1 Geodinámica Externa
Dentro de los fenómenos geodinámicos externos que presenta la ciudad de
Chiclayo, el fenómeno de El Niño es el más destacado, el cual es provocado por
intensas lluvias que generan gran cantidad de humedad en el suelo y la
consecuente regeneración del acuífero que afecta el suelo. que es resistente al
corte. Los suelos de ingeniería tienen efectos más negativos, como el relleno
descontrolado, cuyas principales características son su baja densidad y baja
tolerancia a las cargas externas.
16
6.3.2 Geodinámica Interna

La geodinámica interna estudia los efectos de las fuerzas que actúan desde el
interior de la Tierra y lo ha hecho desde la formación de la Tierra. Una de esas
fuerzas es la actividad sísmica. Con base en estudios geológicos, geomorfológicos,
freáticos y de mecánica de suelos y registros de terremotos anteriores, las
evaluaciones de propiedades geotécnicas identifican áreas con características
similares que tienen potencial para la intensidad sísmica en diferentes sectores de la
ciudad. Sin duda, la mayor intensidad sísmica se dará en suelos más sueltos y
suelos con baja capacidad portante.
De acuerdo a la zonificación sísmica realizada por el Instituto Geofísico del Perú, el
área de estudio es considerada zona sísmica alta (Zona 3) como se muestra en la
Imagen 07.
Imagen 07: Zonas Sísmicas.. Obtenido por: Los Sismos en el Perú FIC UNI.
6.4 INVESTIGACIÓN DE CAMPO

La investigación de campo se llevó a cabo utilizando los siguientes métodos:
Para la investigación de la cimentación se realizó Perforación Geotécnica
Exploratoria (SEG) utilizando equipos de Pruebas de Penetración Estándar (SPT)
de acuerdo a la Norma Técnica Peruana NTP 339.133 (ASTM D2488). Las
perforaciones alcanzaron una profundidad máxima de 5,00 m.
17
Imagen 08: Ejecución de Ensayos Normales de Penetración (SPT). Obtenido por:

Imagen 09: Ubicación de Sondajes de Exploración Geotécnica. Obtenido por:

Imagen 10: Sondajes de Exploración Geotécnica en área en estudio. Obtenido por:

18
En cada excavación se obtuvieron muestras de suelo con descripción visual del
suelo según la Norma Técnica Peruana NTP 339.150 (ASTMD2488), documentando
el perfil estratigráfico del campo; de manera similar, las muestras de suelo tipo Mab
se colocaron en bolsas de plástico y, en estado alterado, las muestras de suelo tipo
Mah se colocaron en frascos sellados para mantener constante el contenido de
humedad del suelo.
6.5 INVESTIGACIÓN DE LABORATORIO

Utilizando muestras de suelo obtenidas en estudios de campo, se realizaron
estudios de laboratorio para obtener parámetros del suelo para su clasificación e
identificación de sus propiedades fisicoquímicas. Para ello se realizaron las
siguientes pruebas de acuerdo a la Norma Técnica Peruana NTP 339 (A.S.T.M.):
Tabla 02: Ensayos de Laboratorio. Obtenido por: https://acortar.link/kGgoYU
Los resultados de las pruebas de laboratorio de las muestras tomadas del área del
proyecto se muestran en el Anexo 03. La Tabla 03 enumera un resumen de las
pruebas de laboratorio.
Tabla 03: Resultados de los Ensayos de Laboratorio. Obtenido por:

19
6.6 PERFIL ESTRATIGRÁFICO
6.6.1 Clasificación de Suelos

Con base en los resultados de las pruebas de laboratorio, los suelos han sido
clasificados de acuerdo con el Sistema Unificado de Clasificación, S.U.C.S. NTP
339.134 (ASTM D 2487), la Tabla 04 muestra los suelos clasificados según sus
propiedades índice.
Tabla 04: Resultados de los Ensayos de Laboratorio. Obtenido por:

6.6.2 Perfil Estratigráfico

Se prepararon perfiles estratigráficos para cada de los sondajes de investigación
geotécnica, así como perfiles estratigráficos para cada eje diagonal, a partir de la
clasificación del suelo y la información del estudio de campo.
20
En la Imagen 06 muestra la posición de los ejes diagonales X-X e Y-Y del plano; las
imágenes 07 y 08 muestran la sección estratigráfica de ambos ejes que dominan la
zona de estudio, mostrando la disposición de las capas del suelo.
Imagen 11: Ubicación de Ejes X-X y Y-Y en zona de estudio. Obtenido por:
Imagen 12: Perfil estratégico en el eje X-X. Obtenido por: https://acortar.link/kGgoYU
21
Imagen 13: Perfil estratégico en el eje Y-Y. Obtenido por: https://acortar.link/kGgoYU
Como se puede observar en el perfil estratigráfico, en la zona de estudio presenta

una capa de material de relleno arcilloso en la superficie, de textura muy blanda a
blanda, de muy baja densidad, contiene gran cantidad de materiales orgánicos y
escombros de construcción, etc.
Imagen 14: Estrato de suelo de relleno a nivel de superficie. Obtenido por:

Debajo de la capa de relleno se encuentra una capa de arcilla de baja plasticidad

que contiene una cantidad importante de arena de grano fino, de consistencia
moderada y alto contenido de agua debido a la presencia de un nivel freático; el
color del suelo es marrón claro con un tinte rojizo. A partir de una profundidad de
22
4,00 m, la capa de suelo se endurece; esta característica domina el área de estudio
hasta que la profundidad de análisis es de 5,00 m. El nivel freático estático se
encuentra a una profundidad de 1,20-1,50 m.
En la tabla muestra los resultados de las pruebas SPT (Standard Penetration Test)
realizadas a cada metro de profundidad. A nivel de superficie, el valor de N es de 1
a 2 veces/pie; determina el grado de consistencia de la arcilla, que en nuestro caso
es de tamaño pequeño. A mayor profundidad, la condición mecánica del suelo
aumentó con valores de N que alcanzaron las 17 veces/pie.
Tabla 05: Valores de N de los Ensayos SPT de cada sondaje. Obtenido por:
6.6.3 Ubicación del nivel freático y sus probables efectos en el proyecto
Imagen 15: Ubicación de nivel freático, muy cercano a la superficie. Obtenido por:
23
6.7 PROBLEMAS ESPECIALES EN LOS SUELOS QUE SUBYACEN EN LA
ZONA EN ESTUDIO
6.7.1 Ataque químico a las estructuras
Los problemas de durabilidad más comunes en estructuras que están en contacto

con el suelo o con el agua, son las debidas al deterioro y destrucción de los
materiales por agresividad del medio.
6.7.2 Licuación de Suelos
Como se indicó en el capítulo III, en la zona en estudio existe la probabilidad de que

ocurra sismos de intensidad VI a VII en la escala Mercalli Modificada. Las amenazas
sísmicas locales o propias de un sitio dependen de la estructura geotécnica del
área. Existen varias amenazas sísmicas locales que pueden poner en peligro las
construcciones, como densificación, licuefacción, flujos, deslizamientos y
amplificación de las vibraciones del terreno (OPS, 2003)
6.7.2.1Evaluación de Riesgo de Licuefacción
A. Criterios de Susceptibilidad
Criterios geológicos: Las condiciones geológicas pueden indicar susceptibilidad de

licuefacción, por ejemplo los suelos de depósitos fluviales y eólicos, cuando se
encuentran saturados, tienen una alta probabilidad de ser susceptibles de presentar
licuefacción. También se ha observado licuefacción en depósitos de abanicos
aluviales, playas y estuarios, pero no de manera tan evidente como en los casos
anteriores. Otro criterio geológico es la edad del depósito, en general los depósitos
de suelo jóvenes son más susceptibles de licuefacción que los depósitos más
antiguos.
Criterios basados en la composición del suelo: La composición física de un suelo

juega un importante papel en la determinación de su susceptibilidad de licuefacción.
Las arenas uniformemente gradadas y limpias, compuestas principalmente de
partículas redondeadas son intrínsecamente más susceptibles, mientras que los
suelos bien graduados y los suelos con partículas angulares son menos
susceptibles.
24
B. Factores para determinar la susceptibilidad de un suelo para licuarse.
Los factores para determinar la susceptibilidad de un suelo para licuarse, de

acuerdo a la Organización Panamericana de la Salud (OPS, 2003), son los
siguientes:
● Distribución del tamaño de los granos.

● Profundidad de las aguas subterráneas. Se tiene un nivel freático muy
cercano a la superficie, entre las profundidades de 1.20 a 1.50 m.
● Densidad. La baja consistencia del suelo, es un indicativo de una densidad
baja. Peso del recubrimiento y profundidad del suelo.
● Amplitud y duración de la vibración del terreno. El área en estudio, se
encuentra dentro de una zona con riesgo de sismo alto, donde existe la
posibilidad de ocurrir un sismo de intensidad VI a VII en la escala de Mercalli;
por lo tanto, existe la posibilidad de que la capacidad admisible del suelo no
pueda resistir una vibración provocada por la intensidad de un sismo, incluida
su amplitud y duración. La licuefacción de suelos bajo condiciones de tensión
provocadas por un terremoto puede ocurrir ya sea cerca del epicentro
durante terremotos pequeños o moderados, o a cierta distancia en caso de
terremotos moderados a severos.
● Edad del depósito. La zona en estudio es parte de una formación del
Cuaternario Reciente, siendo un depósito joven, débil y no cohesivo, con
mucha probabilidad de licuarse, debido a su baja compactación y a la falta de
cementación entre sus partículas.
C. Evaluación del Potencial de Licuefacción
Esto generalmente involucra la caracterización de la carga sísmica a la que el suelo

está sometido, y la caracterización de la resistencia a la licuefacción del suelo.
Como estas caracterizaciones se hacen en términos comunes, se pueden comparar
para determinar el potencial de licuefacción del suelo (Kramer y Stewart, 2004)
25
Imagen 16: Perfil estratégico en el eje X-X. Obtenido por:

Imagen 17: Perfil estratégico en el eje X-X. Obtenido por:

8. ANÁLISIS DE LAS CONDICIONES MECÁNICAS DEL SUELO
8.1 Profundidad de cimentación
En las condiciones actuales del suelo, no se puede recomendar una cimentación para los
primeros tres metros porque el suelo no tiene suficientes condiciones de resistencia al corte
y un nivel aceptable de hundimiento. Si elige la primera opción, reemplazando el suelo con
un material de mayor calidad, el nivel de cimentación a la profundidad sería de 1,20 m. Si se
elige la segunda opción, el resultado es un nivel de cimentación con una profundidad de
2,80 m si hay un voladizo de sótano. Tenga en cuenta que la primera excavación del suelo a
una profundidad de 3 metros dará como resultado una excavación. piedra de grano medio y
hormigón capa de transición de 0,20 m de espesor, suelo natural compactado según
especificación y volumen de suelo necesario entre cimientos
26
Durante el proceso de construcción de ambas opciones es necesario construir un sistema
de drenaje con filtro al pie del sistema de bombeo para evitar que se generen arrastres de
partículas de suelo que alteren la estructura interna del sistema y alteren los esfuerzos
cortantes
8.2 Análisis de capacidad portante del suelo.
El análisis de la capacidad admisible del suelo, se determina para una profundidad de 3.00
m. A esa profundidad, el valor promedio del Ensayo Normal de Penetración (SPT), es de
N=7; con ese valor se obtiene que el suelo posee una cohesión de 4 ton/m2.
Debido a las propiedades físicas y mecánicas del suelo, la capacidad del suelo se calcula
utilizando la fórmula general propuesta por Meyerhof (1963). Esto tiene en cuenta la
capacidad de carga, la forma y la profundidad del elemento y tiene en cuenta la carga en
vertical.
Donde:
qu, es la capacidad última de carga;
c, es la cohesión del suelo, de 4 ton/m2;
q, es el esfuerzo efectivo al nivel del fondo de la cimentación;
δ, es el peso volumétrico del suelo, igual a 1.8 ton/m2
B, es el ancho del cimiento
Nc, Nq y Nδ, son los factores de carga
Fcs, Fqs y Fδs, son los factores de forma
Fcd, Fqd y Fδd, son los factores de profundidad
8.3 Análisis de Asentamientos
El cálculo de asentamientos, se ha basado en el Método Elástico para el Cálculo de

Asentamientos Inmediatos. Con la Relación de Poisson, Módulo de Elasticidad del suelo,
Factor de Forma, Presión de Trabajo y Ancho de cimentación, se determina la magnitud de
dichos asentamientos.
Donde:
Si: asentamiento inmediato en cm,
Q: carga de trabajo en ton/m2,
B: ancho de la cimentación en m,
µ: Relación de Poisson
Es: módulo de Elasticidad en ton/m2
If: factor de forma.
27
VII. CONCLUSIONES Y RECOMENDACIONES
El desarrollo de estudio consistió en indagar la información necesaria acerca de

mecanica de suelos y con esto información procesada hemos llegado a la
conclusión de que, en la calle alfredo lapoint 656 los tipos de suelos del proyecto
son arcilla de baja plasticidad, arena limo y arena arcillosa y para este estudio se
utilizó el método de AASHTO. Los resultados de prueba en laboratorio han sido
reagrupados de acuerdo al sistema unificado de clasificación. La zona en estudio,
presenta superficialmente un estrato de relleno de matriz arcillosa, de 3m de
espesor, de consistencia muy blanda, con abundante cantidad de materia orgánica,
residuos de construcción, y alto contenido de humedad por presencia de nivel
freático estático entre las profundidades de 1.20m a 1.50m; los Ensayos, registran
valores de N de 0 a 1 golpe/pie, lo que demuestra su baja resistencia al corte. Entre
3m y 5m, se tiene la presencia de un estrato de arcillas de baja plasticidad, de
consistencia medianamente compacta, con alto contenido de humedad, por
encontrarse sumergido bajo el nivel freático.
La condición estratigráfica de los suelos determina que, el estrato de relleno que se

encuentra en los primeros tres metros de profundidad, no es adecuado para
proyectar alguna edificación, porque además de su baja resistencia al corte, el suelo
tiene un potencial de licuefacción alto, que generaría el colapso de la edificación, de
producirse un sismo de magnitud Ms=7.0. El proyecto de edificación de cinco
niveles puede realizarse de acuerdo a dos opciones posibles; La primera alternativa,
considera el reemplazo de todo el material de relleno, en los tres primeros metros de
profundidad, reemplazándolo por un relleno de 1.80 m de espesor, con material de
mejor calidad, colocado con técnica de ingeniería, como un relleno controlado y la
segunda alternativa, proyecta la construcción de un sótano, para aprovechar el
espacio dejado por la eliminación del material de relleno; con esta solución, se
obtendría una cimentación parcialmente compensada,
Se recomienda el mejoramiento de subrasante de este tipo de suelos como la arcilla

de baja plasticidad, arena limo y arena arcillosa, la ejecución de pavimentos se debe
realizar utilizando los frentes de trabajo para así garantizar el cumplimiento del
proyecto.
28
REFERENCIAS BIBLIOGRÁFICAS
VARGAS MESS, Juan Edison (2009). Evaluación de los métodos AASHTO y USCS
en la caracterización del sueño del Barrio Mochuelo Bajo en la localidad de Ciudad
Bolívar. Tesis de titulación Ingeniero Civil. Universidad Minuto de Dios.
https://core.ac.uk/download/pdf/160116726.pdf
Bach, Hilker. (2019). Relación entre el tipo de suelo (SUCS y AASHTO) y el

asentamiento de suelos para determinar asentamientos diferenciales en cimientos
de concreto armado
http://repositorio.undac.edu.pe/bitstream/undac/2072/1/T026_44658836_T.pdf
Martinez, Jorge. (2012). CONSTRUCCIÓN DE EDIFICIO COMERCIAL DE CINCO

NIVELES. ESTUDIO GEOTÉCNICO EG - 001-2012.
https://node1.123dok.com/dt02pdf/123dok_es/003/012/3012889.pdf.pdf?X-Amz-Con
tent-Sha256=UNSIGNED-PAYLOAD&X-Amz-Algorithm=AWS4-HMAC-SHA256&X-A
mz-Credential=7PKKQ3DUV8RG19BL%2F20221119%2F%2Fs3%2Faws4_request
&X-Amz-Date=20221119T034455Z&X-Amz-SignedHeaders=host&X-Amz-Expires=6
00&X-Amz-Signature=b149f9e67975857346e75699a168bb43ff796706e908534186a
0050883dac86a
29
ANEXO Nº 01
PLANO DE UBICACIÓN DE SONDAJES DE EXPLORACIÓN
30
ANEXO Nº 02
PERFILES ESTRATIGRÁFICOS
31
32
33
34
35
ANEXO Nº 03
ENSAYOS DE LABORATORIO
36
37
ANEXO Nº 04
PANEL FOTOGRÁFICO
38
39
40

Facultad de Ingeniería Y Arquitectura: "Clasificación de Suelo Por AASHTO para Vías - Chiclayo"

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Facultad de Ingeniería Y Arquitectura: "Clasificación de Suelo Por AASHTO para Vías - Chiclayo"

Cargado por

Copyright:

Formatos disponibles

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

“Clasificación de suelo por AASHTO para vías – Chiclayo”

BARDALES ESTELA, Jhair Mihail

CIEZA CHUQUIMANGO, Julio Royser

GUTIERREZ CAPUÑAY, Brenda Lisset

MENDOZA CRUZ, Kevin Joel

PISCOYA PERONA, Gianfranco

TORRES FREYRE, Ivan

WEEPIU VALERA, Henrry

LÍNEA DE RESPONSABILIDAD SOCIAL UNIVERSITARIA

IV. DIFERENCIAS CON EL MÉTODO S.U.C.S……………………………………..5

V. MARCO TEÓRICO………………………………………………………... ……….5

VI. DESARROLLO DE ESTUDIO DE SUELOS……………………………………15

VII. CONCLUSIONES………………………………………………………... ……….29

El propósito de este estudio de investigación, es clasificar el suelo de la ciudad de

Este documento describe y da a conocer las características del sistema AASHTO,

Se encontrará una breve descripción de cómo realizar un estudio de campo

Como último, se comparó la clasificación obtenida por los métodos AASHTO y

2.1 Objetivo general

2.2 Objetivos específicos

● Realizar un perfil estratigráfico del suelo a partir de la investigación técnica

Con el pasar de los años, la metodología AASHTO se ha convertido en una

Se utiliza la carta de plasticidad para Es base calcular el índice de grupo IG para

Tiene mayor descripción y más No tiene muchos parámetros para realizar la

5.1 CLASIFICACIÓN DE SUELOS

5.1.1 Método AASHTO

El método se basa en determinaciones de laboratorio de Granulometría, Límite

Imagen 01: Guia AASHTO.

Imagen 02: SÍMBOLOS DE CLASIFICACIÓN AASHTO.

● El IG se informa en números enteros y si es negativo se hace igual a 0.

El índice encontrado de esta manera se redondea al entero siguiente y se

Imagen 03: TABLA DE ÍNDICE DE GRUPO DE IG.

5.1.1.3 Factores a considerar de la nomenclatura del método AASHTO.

Materiales granulares: Contiene 35% o menos de material que pasa la malla de

GRUPO A – 1: El material representativo de este grupo es una mezcla bien

Subgrupo A -1 – b: Incluye aquellos materiales que consisten predominantemente

GRUPO A – 2: Este grupo abarca una amplia variedad de materiales “granulares”

Subgrupo A – 2 – 4 y A – 2 – 5: Están formados por diferentes materiales

Subgrupo A – 2 – 6 y A – 2 – 7: Comprende materiales similares a los descritos en

GRUPO A – 3: El material típico de este grupo es la arena fina de playa o la arena

Grupo A – 4: El material típico de este grupo es un suelo limoso no plástico o

Grupo A – 5: El material típico de este grupo es similar al descrito en el grupo A-4,

Grupo A – 7: El material típico de este grupo es similar al descrito en el grupo A-6,

Subgrupo A – 7 – 5: Incluye materiales con IP moderados en relación con el LL y

Subgrupo A – 7 – 6: Incluye materiales con un alto IP en relación con el LL y

Imagen 04: Índice de plasticidad. Obtenido

5.1.2 SISTEMA SUCS

SISTEMA UNIFICADO DE CLASIFICACIÓN DE SUELO (SUCS) - UNIFIED SOIL

1. Suelos de grano grueso

Imagen 05: Sistema de clasificación por el método S.U.C.S. Obtenido

5.1.2.1 El coeficiente de uniformidad (Cu): está definido como la

5.1.2.2 El coeficiente de curvatura (CC): está definido como la relación:

5.1.2.3 Factores a considerar en la clasificación de suelos por el

● Gravas o arenas se designan así:

Si menos del 5%del material pasa a través del tamiz 𝑁0 200;

G= grava, S=arena W=bien gradada P= pobremente gradada.

La designación de bien o mal grado depende de los coeficientes de uniformidad y

● Gravas y arenas se designan así:

VI. DESARROLLO DE ESTUDIO DE SUELOS

El objeto del estudio es conocer las condiciones geotécnicas de la corteza

a) La fase de campo, donde se realizan estudios de lecho rocoso y se
