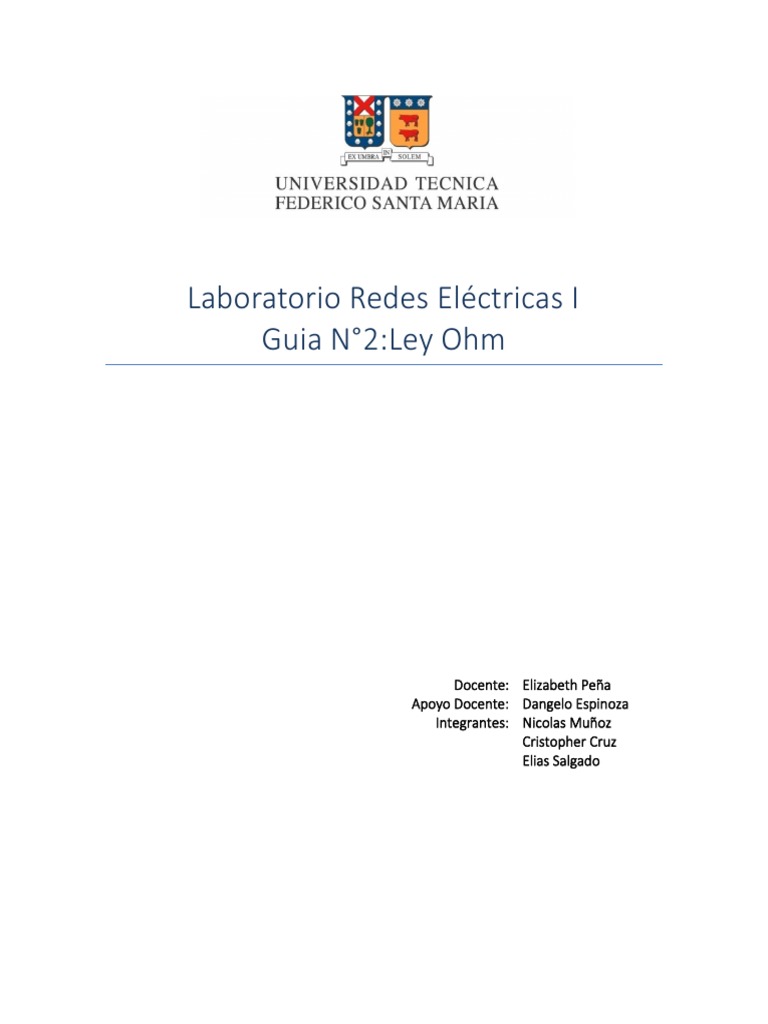

Laboratorio Redes Eléctricas I

Guia N°2:Ley Ohm

Docente: Elizabeth Peña

Apoyo Docente: Dangelo Espinoza
Integrantes: Nicolas Muñoz
Cristopher Cruz
Elias Salgado
Índice
Objetivos ................................................................................................................................. 2
Introducción............................................................................................................................ 3
Marco Teórico......................................................................................................................... 4
Materiales ............................................................................................................................... 7
Desarrollo ............................................................................................................................... 8
Conclusión ............................................................................................................................ 16

1
Objetivos

Objetivo 1: Aplicar la Ley de Ohm en cálculo de valores esperados.

Objetivo 2: Comprobar empíricamente la relación entre voltaje, corriente eléctrica
y resistencia.
Objetivo 3: Utilizar correctamente los instrumentos de medición, según lo

recomendado por fabricante.

2
Introducción
En el presente informe conoceremos de manera practica como funciona la ley de ohm en
un circuito serie de una resistencia conectada a una fuente , se ocuparan materiales
Nuevos como reóstatos que nos ayudar a variar los niveles de resistencia y así comprobar
la ley de ohm ante una misma fuente de tensión y variar la resistencia y veremos cual es
la curva característica que nos da como resultado.

3
Marco Teórico

Voltaje
El voltaje, también conocido como presión eléctrica, tensión eléctrica o diferencia de
potencial, es la diferencia de potencial eléctrico entre dos puntos. En un campo eléctrico
estático, corresponde al trabajo necesario por unidad de carga para mover una carga de
prueba entre dos puntos.
Se puede medir con un voltímetro.3 Su unidad en el Sistema Internacional de Unidades
(SI) es el voltio se denota V
Intensidad de corriente
La corriente eléctrica es la circulación de cargas eléctricas en un circuito eléctrico.
La intensidad de corriente eléctrica(I) es la cantidad de electricidad o carga eléctrica(Q)
que circula por un circuito en la unidad de tiempo(t). Para denominar la Intensidad se
utiliza la letra I y su unidad es el Amperio(A). Ejemplo: I=10ª
La intensidad de corriente eléctrica viene dada por la siguiente fórmula:
𝑄
𝐼=
𝑡
Donde:
I: Intensidad expresada en Amperios(A)
Q: Carga eléctrica expresada en Culombios(C)
t: Tiempo expresado en segundos(seg.)

Básicamente existen dos tipos de corriente eléctrica, la corriente continua y la corriente

alterna.
Corriente Continua(C.C. o D.C.): Circula siempre en el mismo sentido y con un valor
constante. La producen dínamos, pilas, baterías, acumuladores. Las siglas D.C. vienen de
Direct Current en inglés.
Corriente Alterna(C.A. o A.C.): Circula alternativamente en dos sentidos, variando al
mismo tiempo su valor. La producen los generadores de C.A. Las siglas A.C. vienen de
Altern Current en inglés.

Resistencia

La resistencia es una medida de la oposición al flujo de corriente en un circuito eléctrico.

La unidad de resistencia es el ohm, que corresponde a 1 V/A y suele abreviarse mediante
una omega mayúscula Ω

4
Este fenómeno ocurre cuando los electrones circulan por un conductor estos tienen que
moverse atraves de todos los átomos , produciéndose una especie de
rozamiento(resistencia al movimiento de electrones) que se trasforma en calor. Estos
choques son menores en los buenos conductores que en los malos

Para un conductor de tipo cable, la resistencia está dada por la siguiente fórmula:

Donde
Ρ : es el coeficiente de proporcionalidad o la resistividad del material,
ℓ : es la longitud del cable
S: el área de la sección transversal del mismo.

La resistencia se suele considerar como una cantidad positiva, si bien es posible simular
resistencias negativas con circuitos especiales.
La resistencia lineal es un elemento de circuito idealizado; constituye sólo un modelo
matemático de un dispositivo físico
real. Las “resistencias” se compran o fabrican con facilidad; sin embargo, se determinó de
inmediato que las razones tensión-corriente de estos dispositivos físicos son más o menos
razonablemente constantes sólo dentro de ciertos intervalos de corriente, tensión o
potencia, y que dependen también de la temperatura y
de otros factores ambientales. Es común referirse a una resistencia lineal en
forma simple mediante el término resistencia; cualquier resistencia que sea no
lineal siempre se describirá como tal.
El aparato que se ocupa para medir resistencia eléctrica es el óhmetro.
Ley de Ohm
La ley de Oh, establece la relación entre las tres magnitudes eléctricas de Voltaje
resistencia y corriente.
Se determino que la Intensidad de corriente que recorre un circuito eléctrico es
directamente proporcional a la tensión aplicada (a mas tensión ,mas intensidad) e
inversamente proporcional a la resistencia eléctrica(a mas resistencia, menos intensidad)

Esta relación esta dada por la siguiente expresión:

𝑉
=𝐼
𝑅

5
Donde:
V=Voltaje [v]
R=Resistencia [Ω]
I= Corriente [A]

Relación Proporcional
Las relaciones proporcionales son relaciones entre dos variables donde sus razones son
equivalentes . Otra forma de pensar en ellas es que, en una relación proporcional, una
variable siempre es un valor constante por la otra. Esa constante se conoce como la
"constante de proporcionalidad"

Relación Inversa
Inversamente proporcionales Dos magnitudes son inversamente proporcionales si al
aumentar una, disminuir la otra; y si al disminuir una, aumenta la otra .
Relación directa
Para que dos magnitudes mantengan una relación de proporcionalidad directa tienen que
estar relacionados de tal forma que si duplicamos una, la otra se tiene que duplicar, si la
triplicamos la otra también y si la reducimos a la mitad la otra también se tiene que
reducir.
Circuito eléctrico
Un circuito es una interconexión de componentes eléctricos (como baterías, resistores,
inductores, condensadores, interruptores, transistores, entre otros) que transportan la
corriente eléctrica a través de una trayectoria cerrada.
Un circuito lineal, que consta de fuentes, componentes lineales (resistencias,
condensadores, inductores) y elementos de distribución lineales (líneas de transmisión o
cables), tiene la propiedad de la superposición lineal. Además, son más fáciles de analizar,
usando métodos en el dominio de la frecuencia, para determinar su respuesta en
corriente continua, en corriente alterna y transitoria.
Un circuito resistivo es un circuito que contiene solo resistencias, fuentes de voltaje y
corriente. El análisis de circuitos resistivos es menos complicado que el análisis de
circuitos que contienen capacitores e inductores.
Un circuito que tiene componentes electrónicos se denomina circuito electrónico.
Generalmente, estas redes son no lineales y requieren diseños y herramientas de análisis
mucho más complejos.

6
Materiales
Cantidad Descripción
1 Reostato 150 ohm /15 A
1 Fuente CC variable 0-30V
1 Resistencia 100 Ohm
1 Tablero de conexion
1 Multimetro Fluke 15B
1 Multimetro Uniti-T202
8 Cables de Prueba

7
Desarrollo

Actividad 1: Comprobación de Ley de Ohm con resistencia fija.

a) Proponga un circuito, utilizando la fuente variable de CC, el tablero de conexiones,

la resistencia de 100Ω/10W, voltímetro y amperímetro, que permita medir caída
de tensión y corriente que circula en la resistencia.

b) De acuerdo al circuito del punto a, determine la corriente para distintos valores de

voltaje y complete la Tabla 1

Voltaje Corriente
[V] [mA]

0 0

2 20

4 40

6 60

8 80

10 100

12 120

14 140

16 160

18 180

20 200

8
c) Realice un esquema de montaje del circuito propuesto en punto a.

d) Realice el montaje de circuito, solicite autorización para energizar, y varíe el voltaje de

la fuente desde 0 a 20V en rangos de 2V. Complete la Tabla 2.
Voltaje Corriente
[V] [mA]

0 0

2 20

4 40

6 60

8 80

10 100

12 120

14 140

16 160

18 180

20 200

9
e) Confeccione un gráfico de corriente eléctrica versus voltaje eléctrico, una curva para los
valores del punto b y otra curva para los valores del punto d.

Grafico Punto b

Corriente V/S Voltaje

250
200
Corriente [mA]

150
100
50
0
0 5 10 15 20 25
Voltaje [v]

Grafico punto d

Corriente V/S Voltaje

250

200
Corriente [mA]

150

100

50

0
0 5 10 15 20 25
Voltaje [v]

10
f) Determine las pendientes inversa ( 1/m) de cada una de las curvas y relacione su valor
con la Ley de Ohm.
𝑉
Ley ohm : =𝐼
𝑅
𝑥2−𝑥1 𝑉2−𝑉1 1
Pendiente inversa (𝑚−1 ) = = =
𝑦2−𝑦1 𝐼2−𝐼1 𝑅

Para Curva punto B

V1=6 v ;V2=12 v ;I1=0.06 A;I2=0.12 A
12 𝑉−6 𝑉 1
𝑅−1 = 0.12 𝐴−0.06 𝐴 = 100[Ω]

Para Curva punto d

V1=6 v ;V2=12 v ;I1=0.060 A;I2=0.12 A
12 𝑉−6 𝑉 1
𝑅−1 = = 100[ ]
0.12 𝐴−0.06 𝐴 Ω

Actividad 2: Comprobación de Ley de Ohm con resistencia variable.

a) Proponga un circuito, utilizando la fuente variable de CC, el tablero de conexiones,
el reóstato de 150Ω/2A, voltímetro y amperímetro, que permita medir caída de
tensión y corriente que circula en el reóstato.

11
b) De acuerdo con el circuito del punto a, determine la corriente para distintos valores
de resistencia del reóstato con un voltaje fijo de la fuente de 20V y complete la Tabla 1

Resistencia Corriente
[Ω] [mA]

20 1000

30 666

40 500

50 400

60 333

70 285.7

80 250

90 222

100 200

110 181

c) Realice un esquema de montaje del circuito propuesto en punto a.

12
d) Realice el montaje de circuito, solicite autorización para energizar, y varíe el valor
resistivo reóstato desde 10Ω a 110Ω en rangos de 10Ω. Complete la Tabla 2.

Resistencia Corriente
[Ω] [mA]

0 0

20 1000

30 667

40 500

50 400

60 333

70 285.7

80 250

90 222

100 200

110 181

13
e) Confeccione un gráfico de corriente eléctrica versus resistencia eléctrica, una curva
para los valores del punto b y otra curva para los valores del punto d.

Grafica punto b

Corriente V/S Resistencia

1200

1000

800
Corriente [mA]

600

400

200

0
0 20 40 60 80 100 120
Resistencia [Ω]

Grafica punto d

Corriente V/S Resistencia

1200

1000

800
Corriente [mA]

600

400

200

0
0 20 40 60 80 100 120
Resistencia [Ω]

14
f) Que se puede interpretar de la Grafica del punto e respecto a la Ley de Ohm.

Se puede interpretar que la ley de ohm esta por relación inversa ya que a mayor
resistencia el voltaje disminuye de manera constante inversamente proporcional a la
corriente, aunque no siempre es exactamente se cumple ya que tiene rangos de tolerancia
en los dispositivos.

Cálculos teóricos
Actividad 1
b)
𝑉
𝐼 = 𝑅 , V=2 V ;R=100Ω
𝑉 2𝑉
𝐼 = 100 Ω = 100 Ω = 0.02𝐴 = 20𝑚𝐴

Actividad 2
b)
𝑉
𝐼 = 𝑅 , V=20 V ;R=20Ω
20 𝑉 20 𝑉
𝐼= = 20Ω = 1𝐴 = 1000𝑚𝐴
𝑅

Discusión (Problemática de resultados y comparaciones de mediciones en cada

actividad)
Como grupo se concluye que, mediante el trabajo realizado en el laboratorio, utilizando
una resistencia fija de 100[Ω]/10[W] y una resistencia variable (Reóstato) de 150[Ω]/15[A]
se puede entender la Ley de Ohm.

En la actividad 1 logramos verificar la relación directamente proporcional que existe entre

el voltaje y la corriente y como es su curva característica que es lineal y la pendiente de
dicha curva es la inversa de la resistencia eléctrica, verificando así la ley de Ohm.

En la actividad 2 logramos ver como a medida que aumentábamos la resistencia del

reóstato la corriente disminuía al igual que lo hacía en los cálculos teóricos con muy leves
diferencia pero dentro de los rangos permisibles. Por lo cual también logramos verificar la
ley de ohm.

15
Conclusión
Conclusión 1
Como equipo aprendimos a utilizar y a leer los instrumentos de medida. Pudimos
comprobar la ley de ohm mediante el montaje de dos circuitos, uno con resistencia fija y
voltaje variable, y otro con voltaje fijo y resistencia variable. Al mantener fija la resistencia
e ir aumentando el voltaje, esperamos qué la corriente fuera aumentando igualmente; y
al mantener el voltaje fijo e ir aumentando la resistencia, esperábamos qué la corriente
disminuyera, y fue justamente lo que ocurrió midiendo los valores que esperábamos
teóricamente.

Conclusión 2
La ley de ohm se cumple en las resistencias eléctricas pero no es exacta a los valores
esperados con leves diferencias pero dentro de los rangos que deberían estar, lo cual nos
da unos valores estimativos muy acercados a la realidad por lo que puede ser de mucha
ayuda para la selección de componentes o dentro de que rangos ubicarnos a la hora de
hacer mediciones con el voltímetro y el amperímetro y así no dañar los instrumentos o los
componentes del circuito.
Las curvas dadas son una referencia de como se comporta la ley de ohm con circuitos
resistivos y nos damos cuenta que su comportamiento es lineal.

16
