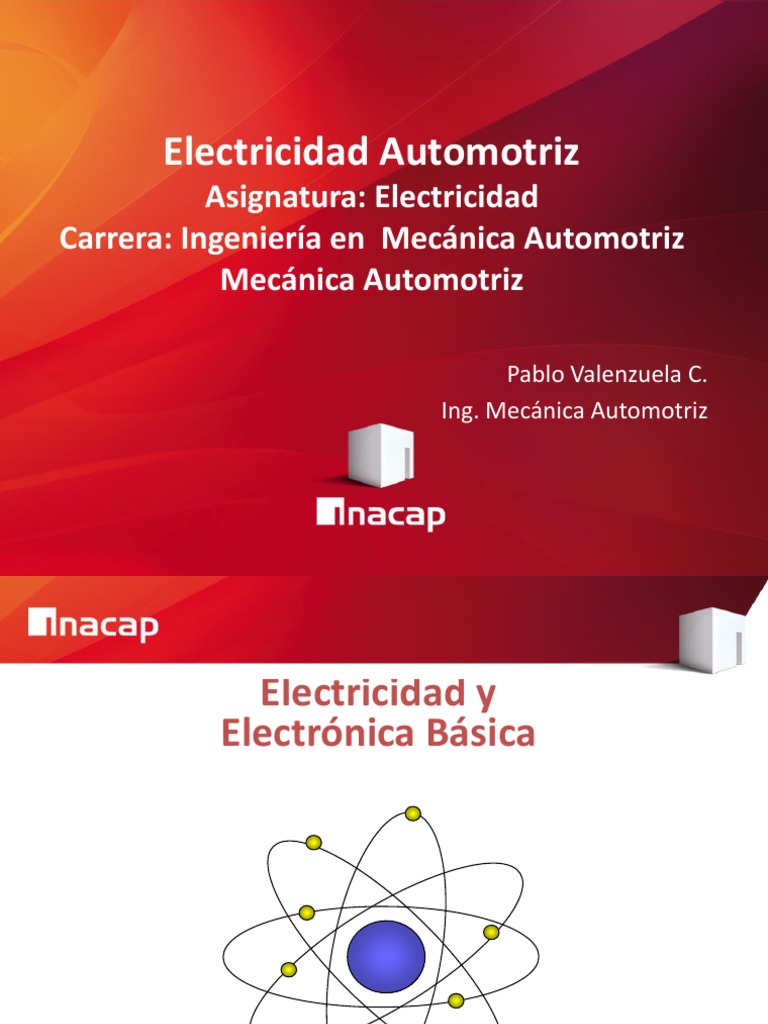

Electricidad Automotriz

Asignatura: Electricidad
Carrera: Ingeniería en Mecánica Automotriz
Mecánica Automotriz

Pablo Valenzuela C.
Ing. Mecánica Automotriz
 Electricidad y
Electrónica Básica
1. Introducción.
2. Composición de las sustancias, átomos y electrones.
3. Electricidad, Electricidad Estática y Dinámica
4. ¿Que es la corriente eléctrica?, Flujo de corriente
5. Voltaje y Fuerza Electromotriz, Voltaje en baterías
6. Resistencia Eléctrica
7. Circuitos eléctricos
8. Ley de Ohm, Aplicación de la Ley de Ohm.
9. Circuito Serie, Caídas de voltaje
10.Circuito Paralelo
11. Circuito serie-paralelo (mixto)
12. Leyes de Kirchhoff.
13. Potencia Eléctrica.
14. Fuerza Magnética, Inducción Electromagnética,
Solenoides.
15. Condensadores.
16. Introducción a semiconductores.
17. Uso del multitester.
18. Ejercicios.
19. Uso del Manual de Diagnóstico de Fallas Eléctricas
LOS AUTOMÓVILES MODERNOS CUENTAN CON GRAN
CANTIDAD DE DISPOSITIVOS ELÉCTRICOS Y/O
ELECTRÓNICOS.

- LUCES
- SISTEMA DE INYECCIÓN ELECTRÓNICA (GASOLINA Y
DIESEL RIEL COMÚN)
- FRENOS ABS, TCS, ESP
- SISTEMA SRS (AIRBAG)
- ETACS
- BCM

ESTOS CONTROLES SON MAS CONFIABLES, PRECISOS,

DURADEROS Y PUEDEN LOGRARSE CARACTERÍSTICAS Y
RENDIMIENTOS QUE NO SE PUEDEN CON LOS SISTEMAS
TOTALMENTE MECÁNICOS.
INTRODUCCIÓN
INTRODUCCIÓN
Inyección mecánica/electrónica Inyección electrónica
(KE Jetronic) (D / L /LH Jetronic)

Inyección electrónica + encedido

Inyección mecánica (Motronic)
(K Jetronic)

Carburador controlado
electrónicamente

Inyección electrónica + encedido +

otros controles (A/C, CVVT, etc.)
EMS
Carburador
EMS: Engine Managment System, Sistema de Control de Motor
6
 INTRODUCCIÓN
• Todos estos dispositivos son diseñados y
fabricados por el hombre, por lo que no son
perfectos y en consecuencia pueden fallar,
debiendo ser necesario repararlos.

• Y es por ello que quienes tengan que

diagnosticar y reparar estos aparatos deben
tener los conocimientos básicos de cómo y por
que funcionan, de manera de realizar una
reparación efectiva y profesional.
COMPOSICIÓN DE LA MATERIA

Sustancia

Moléculas

Átomos
 COMPOSICIÓN DE LA MATERIA

Agua:

H2O

Molécula de agua

O H H

Átomo de oxígeno Átomos de hidrógeno

 COMPOSICIÓN DE LA MATERIA

Átomo = Neutrones + protones +

electrones
Electrón
Núcleo
Núcleo = Neutrones + protones

protones carga positiva (+)

electrones: carga negativa (-)

neutrones: no tienen carga

Orbita
 COMPOSICIÓN DE LA MATERIA

- -
• Cargas opuestas se
Protón Núcleo atraen y cargas iguales
+ se repelen (ley básica de
la naturaleza).
+ +

+ • Los electrones que se

Neutrón
encuentran en la última
órbita (la más alejada del
- -
Electrón
núcleo), se llaman
electrones de valencia.
Órbita
 COMPOSICIÓN DE LA MATERIA
8 Protones (+) 8 Neutrones
8 Electrones (-)

Núcleo

Átomo de oxígeno:
8 electrones
8 protones
8 neutrones K
Átomo de cobre:
29 electrones
29 protones Orbitas L
29 neutrones (K, L, M, N….)
Átomo de Oxigeno
 COMPOSICIÓN DE LA MATERIA
Átomo Ionizado

Neutral Eléctricamente Ion Positivo Ion Negativo

El El
Al número Al número Al número
El número número número
de
Protones
= de
electrones
de > de
electrones
de < de
electrones
Protones Protones
 ELECTRONES LIBRES

Electrones Libres son aquellos electrones que escaparon de su Átomo para pasarse a otro Átomo.

Ellos producen calor, campo magnético, luz, etc.

Movimiento de Electrones Libres = Corriente

+ +
+
 ELECTRICIDAD

Propiedad fundamental de la materia que se manifiesta por la

atracción o repulsión entre sus partes, originada por la
existencia de electrones (con carga negativa) o protones (con
carga positiva).

Estática

ELECTRICIDAD
C. Continua
Dinámica

C. Alterna
 ELECTRICIDAD ESTÁTICA

Electricidad estática es aquella en que

los electrones libres están “amontonados”
en un objeto y no se mueven de él
.

Varilla de vidrio

Paño de seda
 ELECTRICIDAD DINÁMICA

Electricidad dinámica es cuando existe un flujo

continuo de electrones libres, es decir, electrones
que se han separado de sus átomos y se mueven
dentro de una sustancia conductora.
 ELECTRICIDAD DINÁMICA

Corriente continua: Electrones viajan en una sola dirección.

Se puede almacenar, como en la batería del automóvil o las pilas
de una linterna, etc.
Corriente alterna: Los electrones se mueven en una dirección y luego en
otra en forma periódica en el tiempo.
No se puede almacenar.

Corriente continua Corriente alterna

Tiempo
Corriente
Corriente

Tiempo
 ¿QUE ES LA CORRIENTE ELÉCTRICA?
¿QUE ES LA CORRIENTE ELÉCTRICA?

Flujo de corriente

Batería

Ampolleta
 FLUJO DE CORRIENTE

Flujo de Corriente (convencional)

+ + -
+ -
-
A + - - - B
+ - -
+
+ -
Flujo de Electrones (real)
PROTÓN ELECTRÓN
 UNIDAD DE MEDIDA DE CORRIENTE

La corriente eléctrica es expresada utilizando la letra “I”

Su intensidad se mide en amperes (o amperios) y es expresada utilizando la letra “A”.
1A = 1 Amper = 6.250.000.000.000.000.000 electrones / segundo
1A = 6.25×1018 electrones / segundo
1A = seis trillones doscientos cincuenta mil billones de electrones por segundo por
una sección transversal de un conductor.

Flujo de Electrones = Corriente eléctrica

 UNIDADES DERIVADAS

Unidad Unidad para cantidades Unidad para cantidades

básica pequeñas muy grandes
Símbolo A μA mA KA MA
Se pronuncia Amper Microamper Miliamper Kiloamper Megamper
Factor 1x10-6 1x10-3 1x103 1x106
multiplicador 1A
(0,000001A) (0,001A) (1.000A) (1.000.000A)
Para pasar de amperes a miliamperes, se debe multiplicar por 1.000, ejemplo:
25A = 25 x 1.000 = 25.000mA
Para pasar de miliamperes a amperes se debe dividir por 1.000, ejemplo:
500mA = 500 / 1.000 = 0,5A
Para pasar de amperes a microamperes se debe multiplicar por 1.000.000, ejemplo:
350A = 350 x 1.000.000 = 350.000.000μA
Para pasar de microamperes a amperes se debe dividir por 1.000.000, ejemplo:
450μA = 450 / 1.000.000 = 0,00045A
 UNIDAD DE MEDIDA DE CORRIENTE

• Ejemplos:
• 1A = mA
• 20A = mA
• 2000mA = A
• 30000mA = A
• 560mA = A
• 37mA = A
• 269μA = mA = A
 ACCIONES CAUSADAS POR LA CORRIENTE

• 1. GENERAR CALOR.
• - Encendedor de cigarrillos
• - Desempañador del vidrio trasera
• - Estufa eléctrica
• 1. GENERAR LUZ.
• - Ampolleta
• - LED
• - Tubo fluorescente
• 2. ACCIÓN QUÍMICA
• - Batería del automóvil, provoca cambios químicos en el electrólito.
• 3. ACCIÓN MAGNÉTICA.
• - Bobina de encendido
• - Relés
• - Motor de arranque
 Voltaje / Corriente / Resistencia
Si dos estanques de agua, con distinto nivel, están comunicados entre
sí, el agua fluirá a través de la tubería desde el estanque A al estanque
B. A esto se le llama Diferencia de Potencial.
Estanque Agua A Estanque Agua B
(Terminal Positivo) (Terminal Negativo)

Diferencia
Nivel de Agua
(Diferencia
Potencial)

Flujo de
Corriente

Turbina de
Agua gira
 Voltaje / Corriente / Resistencia

Estanque Agua A Estanque Agua B

(Terminal Positivo) (Terminal Negativo)
• Cuando hay una diferencia de
potencial eléctrico (Voltaje).
Diferencia
Nivel de Agua La corriente fluye .
(Diferencia
Potencial)
• Energía Eléctrica: Cantidad de

Flujo de transferencia de electrones libres

Corriente
• Si el paso de electrones libres
Turbina de
Agua gira aumenta, la energía eléctrica
Ampolleta aumenta.
Se enciende

• Si la cantidad de corriente es alta

la acción del actuador aumenta.
 Voltaje / Corriente / Resistencia

• Cuando no hay potencial

Estanque A Estanque B
eléctrico la Corriente no
fluye.
Mismo nivel
de agua • Energía Eléctrica: Debido a
No hay que no hay trasnferencia
diferencia
de potencial de electrones libres, no se
No hay genera energía eléctrica.
flujo de
corriente Turbina de
Agua no gira • Como no hay flujo de

Ampolleta corriente, el actuador no

No se enciende funciona.
 VOLTAJE Y FUERZA ELECTROMOTRIZ

• De igual forma, cuando se conecta una ampolleta a una batería mediante

un alambre conductor, la corriente fluirá a la ampolleta y se encenderá.
• Esto se debe a que existe un exceso de cargas negativas (electrones libres)
en el terminal negativo de la batería y un exceso de cargas positivas (falta
de electrones libres) en el terminal positivo. Esta diferencia crea una
“presión eléctrica” análoga a la presión creada por la altura de caida en los
estanques de agua.
• A esta presión eléctrica se
• le denomina diferencia de
• potencial o más comúnmente
• voltaje (se le llama también
• Fuerza Electromotriz FEM).
PRESIÓN

VOLTAJE
 UNIDAD DE MEDIDA DEL VOLTAJE

• El voltaje o diferencia de potencial se expresa con al letra “E” o con la

letra “V” y su unidad de medida es el voltio o volts en inglés y se
expresa con la letra “V”.

• Un voltio es el potencial que hace que 1 ampere de corriente circule por

un conductor que tiene una resistencia de 1 ohms.

UNIDADES DERIVADAS

Unidad Unidad para cantidades Unidad para cantidades

básica pequeñas muy grandes
Símbolo V μV mV KV MV
Se pronuncia Voltio Microvoltio Milivoltio Kilovoltio Megavoltio
Factor 1x10-6 1x10-3 1x103 1x106
multiplicador 1V
(0,000001V) (0,001V) (1.000V) (1.000.000V)
Cuando las baterías se conectan en SERIE, el voltaje final es la suma de los
voltajes parciales
Voltaje total de batería
- Voltaje : Aumenta
1.5 volt x 4 baterías = 6 volt
- Capacidad : Igual
6 volt

Voltaje total de batería

24 volt 12 V x 2 baterías = 24 V, ó

12 V + 12 V = 24 V
 VOLTAJE EN LAS BATERÍAS

Cuando las baterías se conectan en

PARALELO, el voltage final es el
mismo, pero aumenta su capacidad.

-Voltaje : Igual

-Capacidad de la bateria : Aumenta

 VOLTAJE EN LAS BATERÍAS

El voltaje es relativo y 3V
no absoluto.
4,5V
En cualquier circuíto
eléctrico si la
conexión a tierra es 1,5V
común, el voltaje 7,5V
puede ser verificado
entre los terminales
positivos. 3V

7,5V 4,5V 3V
VOLTAJE EN LAS BATERÍAS

1,5V

3V

4,5V

3V

1,5V
VOLTAJE EN LAS BATERÍAS

10,5V

9V
AA
 VOLTAJE EN LAS BATERÍAS

1,5 + 1,5 + 1,5 + 1,5 + 1,5 + 1,5 + 1,5 = 10,5

AA AA AA AA AA AA

AA
VOLTAJE EN LAS BATERÍAS

7,5V

9V
AA
 VOLTAJE EN LAS BATERÍAS

1,5 + 1,5 + 1,5 + 1,5 + 1,5 + 1,5 + (- 1,5) = 7,5

AA AA AA AA AA AA

AA
 RESISTENCIA ELÉCTRICA

Resistencia Eléctrica:

Oposición al paso de la corriente eléctrica.

Electrón
RESISTENCIA ELÉCTRICA

Mayor
flujo

Menor
flujo
RESISTENCIA ELÉCTRICA

Mayor
flujo

Menor
flujo
 RESISTENCIA ELÉCTRICA

CONDUCTORES:
Materiales capaces de conducir fácilmente la corriente eléctrica.
Sus átomos tienen menos de 4 electrones de valencia, como el
cobre (1e-), la plata (1e-), el oro (1e-), el hierro (2e-) y el aluminio (3e-).
AISLADORES:
Materiales que no son capaces de conducir la corriente eléctrica.
Se caracterizan por que los átomos de sus moléculas
constituyentes tienen más de 4 electrones de valencia, tales como el
policloruro de vinilo conocido como PVC el cual tiene átomos de cloro
(7e-).
SEMICONDUCTORES:
Materiales en los cuales, bajo ciertas condiciones, pueden
comportarse como conductores o como aislantes y su átomos tienen
justo 4 electrones de valencia, tales como el germanio y el silicio.
 RESISTENCIA ELÉCTRICA: Unidad de medida

La resistencia se expresa con la letra “R” y su unidad de medida es el

ohmio u ohms en inglés y se expresa con la letra griega “Ω” (omega).

Un ohmio es la cantidad de resistencia que hace que circule 1 amperio de

corriente por un conductor al cual se le aplica 1 voltio de diferencia de
potencial.

Unidad Unidad para cantidades Unidad para cantidades

básica pequeñas muy grandes
Símbolo Ω μΩ mΩ KΩ MΩ
Se pronuncia Ohmio Microohm Miliohm Kilohm Megaohm
Factor 1x10-6 1x10-3 1x103 1x106
1
multiplicador (0,000001 Ω) (0,001 Ω) (1.000 Ω) (1.000.000 Ω)
 RESISTENCIA: RELACIÓN LONGITUD -
DIÁMETRO

La resistencia “R” de un conductor es directamente proporcional al

largo de éste e inversamente proporcional al área de su sección
transversal.

LA ρ = Resistencia específica del material (rho) [Ωm]

R= ρ L = longitud del conductor [m]
A = Área sección transversal del conductor [m2]

R > R
 RESISTENCIA: RELACIÓN CON LA
TEMPERATURA

Termistor NTC

Termistor PTC
Resistencia

Metales comunes

Temperatura
 RESISTENCIA DE CONTACTO Y AISLAMIENTO

Resistencia de contacto (mala):

Malas conexiones (suciedad, óxido, corrosión)

- Terminales de batería
- Conectores
- Contactos de un interruptor

Resistencia de contacto > Calor > mas corrosión > mas resistencia

solución: limpiar, apretar correctamente, reemplazar.

 RESISTENCIA DE CONTACTO Y AISLAMIENTO

Resistencia de aislamiento (buena):

Aislantes: el caucho, el vinilo, la mica, cerámica, etc.

Evitar que la electricidad fluya entre los conductores.

Factores que reducen la R de aislameinto:

Rotura del aislador

Suciedad
Agua
Otros materiales adheridos
 CIRCUITOS ELÉCTRICOS

1. Fuente de poder: Suministra energía eléctrica para hacer funcionar el circuito.

Batería y el alternador.

2. Carga: Elementos encargados de transformar la energía eléctrica en trabajo.

Ampolletas, motores eléctricos, encendedor de cigarrillos, etc.
También se representan como resistencias.

3. Conectores y conductores: Conectan eléctricamente todos los elementos anteriores

entre sí por medio de los conductores.
Cables eléctricos, la carrocería del automóvil, placas de circuitos impresos, etc.

3a. Dispositivo de control: Elementos encargados de conectar y desconectar el

circuito, tales como los interruptores.

3b. Dispositivos de protección: Elementos encargados de evitar daños en el

circuito debido a malfuncionamiento de este, tales como los fusibles.
 CIRCUITOS ELÉCTRICOS

Dispositivo de protección

Fuente de poder Dispositivo de control

Carga

Conductor
Conductor
 CIRCUITOS ELÉCTRICOS

Fusible Interruptor

Conductor Carga

Masa
Fuente de poder
Fuente de poder
 CIRCUITOS ELÉCTRICOS

REPRESENTACIÓN ESQUEMÁTICA DEL CIRCUITO

 LEY DE OHM

“La intensidad de corriente varía en forma directamente proporcional

al voltaje aplicado y varía en forma inversamente proporcional a la
resistencia conectada”.

V I = Intensidad de corriente medida en amperes (A)

I= V = Voltaje medido en volts (V)
R = Resistencia medida en ohms (Ω)
R
 LEY DE OHM: APLICACIÓN

V
I=
R
V V
R=
I
I R
V=IxR
 LEY DE OHM: APLICACIÓN

Determinado Corriente: V fijo, modificando R.

I=?

R=6
_

V = 12 V
R=6Ω
I=?A
 LEY DE OHM: APLICACIÓN

Determinado Corriente: V fijo, modificando R.

I=?

V = 12 V R = 12 

V = 12 V
R = 12 Ω
I=?A
 LEY DE OHM: APLICACIÓN

Determinado Corriente: V fijo, modificando R.

I=?

+
R = 18 
_ V = 12 V

V = 12 V
Al duplicar la resistencia, la corriente es
R = 18 Ω reducida por la mitad.

I=?A
 LEY DE OHM: APLICACIÓN

R I
Con V
constante, V
si R sube,
I baja y
viceversa.

V
 LEY DE OHM: APLICACIÓN

I=?

+
R=3
_ V = 12 V

V = 12 V
R=3Ω
I=?A
Determinado Corriente: R fijo, modificando V.
 LEY DE OHM: APLICACIÓN

Determinado Corriente: R fijo, modificando V.

I=?

R=3
_ V = 24 V

V = 24 V
Al duplicar el voltaje, la corriente
R=3Ω también se duplica.

I=?A
 LEY DE OHM: APLICACIÓN

Determinando Resistencia
I = 3A
R=V/I
R = 12 V / 3 A +
_ V = 12 volt R=?
R = 4

Determinando Voltaje
I = 3A

V=I×R
V=4×3 +
_ V = ? volt R=4
V = 12 volts
 CIRCUITOS: TIPOS DE CONEXIÓN

1. Conexión en serie
2. Conexión en paralelo
3. Conexión serie-paralelo (mixta)

Además, el valor de todas las resistencias de un circuito se puede representar sólo con una
resistencia, llamada “resistencia combinada” (R0), “resistencia equivalente” (Re) o
“resistencia total” (Rt).
R1, R2, R3, ... , Rn

R1
R2 R4 Re

R3

V V
 CIRCUITO SERIE

R1 R2

V
CIRCUITO SERIE
 CIRCUITO SERIE

R1 R2

I1 I2
It
V
 CIRCUITO SERIE

Características de un circuito serie.

Re = R1 + R2 + R3 + … + Rn

It = I1 = I2 = I3 = … = In

R1 R2

I1 I2
It
V
 CIRCUITO SERIE

Ejemplo:
Encuentre la resistencia equivalente Re y la intensidad de corriente It del siguiente
circuito:
16 Ω 8Ω

I1 I2
It
12 V

Re = 16 Ω + 8Ω It = V / Re It = I1 = I2
It = 12V / 24Ω
Re = 24Ω I1 = 500 mA
It = 0,5 A
I2 = 500 mA
It = 500 mA
 CIRCUITO SERIE: CAÍDAS DE VOLTAJE
Cuando la corriente circula por un circuito, la presencia de una carga da lugar a una caída de
voltaje a medida que pasa a través de ella. La diferencia resultante en el voltaje a cada lado
de la resistencia se llama caída de voltaje.
R1 R2

V1 V2
It
V0

La corriente que circula en el circuito mostrado pasa por las resistencias R1 y R2, entonces las
caídas de voltaje en cada una de ellas se puede determinar aplicando la ley de Ohm.
(recuerde que el valor de la corriente que circula por ambas resistencias es la misma, por que
están en serie).
 CIRCUITO SERIE: CAÍDAS DE VOLTAJE

Entonces de acuerdo a lo anterior tenemos lo siguiente:

V1 = R1 x I (recuerde que I = I1 = I2)

V2 = R2 x I

En donde V1 es el voltaje que cae en R1 y V2 es el voltaje que cae en R2.

Además tenemos que las suma de las caídas de voltaje en todas las cargas del
circuito es igual al voltaje de la fuente de alimentación (Vt o V0 o V) (esto también
corresponde justamente a la segunda ley de Kirchoff, que veremos mas adelante).

Vt = V1 + V2
 CIRCUITO SERIE: CAÍDAS DE VOLTAJE

Ejemplo.
En el siguiente circuito calcule: Re, I, V1 y V2.
4Ω 2Ω

V1 V2
It
12 V

Re = 2Ω + 4Ω It = V / Re V1 = 4Ω x 2A Vt = V1 + V2
It = 12V / 6Ω V1 = 8V 12V = 8V + 4V
Re = 6Ω
It = 2A V2 = 2Ω x 2A
V2 = 4V
 CIRCUITO SERIE: CAÍDAS DE VOLTAJE

El ejemplo anterior lo podemos visualizar de la siguiente forma:

4Ω 2Ω

Vt
8V
12V
4V

0
 CIRCUITO SERIE: CAÍDAS DE VOLTAJE

Otro ejemplo:
R1=6 R2=5 R3=9
Calcule: Re, It, V1, V2 y V3.

V1=? v V2=?v V3=?v

Re = 6 ＋ 5 ＋ 9 = 20Ω

I = 12V / 20Ω = 0,6A

I = 600mA It = ? A

V1 = I × R1 = 0,6A × 6Ω = 3,6V 12 Volt

V2 = I × R2 = 0,6A × 5Ω = 3V
V3 = I × R3 = 0,6A × 9Ω = 5,4V IMPORTANTE: Nótese que las resistencias mas
grandes son las que tienen mayor caída de voltaje,
Vtotal = V1 ＋ V2 ＋ V3 y las resistencias más pequeñas son las que tienen
menor caída de voltaje
Vtotal = 3,6V + 3V + 5,4V
Vtotal = 12 Volt
 CIRCUITO PARALELO
CIRCUITO PARALELO
 CIRCUITO PARALELO
Características de un circuito paralelo.

1
General Re =
1 1 1 1
+ + +…+
R1 R2 R3 Rn

Especial: dos resistencias

R1 x R2
Re =
R1 + R2

Otra característica (totalmente opuesta al circuito serie) es que mientras mas resistencias
se conectan en paralelo, mas pequeña es la resistencia total del circuito y por ende, mayor
será la corriente que circule por él.

IMPORTANTE: La Re siempre será menor que la R mas pequeña del circuito (para
resistencias conectadas en paralelo).
 CIRCUITO PARALELO

R1 R2 R3 R4 Rn

It = I1 + I2 + I3 +…+ In Vt = V1 = V2 = V3 =…= Vn

V V V
I1 = I2 = In =
R1 R2 Rn
 CIRCUITO PARALELO
Ejemplo: Encuentre Re, I1, I2 e It
Re = (6Ω x 3Ω) / (6Ω + 3Ω) It = ?A
Re = 2Ω

It = 12V / 2Ω
It = 6A R1 = R2 =
6Ω 3Ω
I1 = 12V / 6Ω 12V
I1 = 2A

I2 = 12V / 3Ω I1 = I2 =
I2 = 4A ?A ?A

It = I1 + I2
6A = 2A + 4A It = ?A
Caso especial: Si R1 es igual a R2, Re es la mitad del valor de R1 (o R2).
Además I1 e I2 serán iguales
CIRCUITO SERIE – PARALELO (MIXTO)
 CIRCUITO SERIE – PARALELO (MIXTO)

El circuito anterior se puede esquematizar como el que sigue:

 CIRCUITO SERIE – PARALELO (MIXTO)

En el circuito encontraremos las siguientes magnitudes:

V2

R1 R2
I2

I1 R3
Vt I3
V1 V3

It
 CIRCUITO SERIE – PARALELO (MIXTO)

Ejercicio: Encuentre Re, It, I1, I2, I3, V1, V2 y V3.

 CIRCUITO SERIE – PARALELO (MIXTO)

En el circuito encontraremos las siguientes magnitudes:

V2

R1 R2
I2

I1 R3
Vt I3
V1 V3

It
CIRCUITO SERIE – PARALELO (MIXTO)

R2
R1

R3

R1 R23

Re
 CIRCUITO SERIE – PARALELO (MIXTO)

CIRCUITO EQUIVALENTE

V
 CIRCUITO SERIE – PARALELO (MIXTO)

CIRCUITO
EQUIVALENTE

Entonces:
R2//R3 = R23 = (R2 x R3) / (R2 + R3) = (4 x 6) / (4 + 6) = 24 / 10 = 2,4Ω
Re = R1 + R23 = 5 + 2,4 = 7,4Ω
It = Vt / Re = 12V / 7,4Ω = 1,62A
Ahora, como R1 esta en serie, I1 = It = 1,62A
 CIRCUITO SERIE – PARALELO (MIXTO)

Luego, la caída de voltaje en R1 (V1) es:

V1 = I1 x R1 = 1,62A x 5Ω = 8,1V
La caída de voltaje en R2 y en R3 es la misma debido a que ambas están conectadas en
paralelo, pero para calcularla se debe usar su equivalente R23:
V2 = V3 = R23 x It = 2,4Ω x 1,62A = 3,9V.
Como vemos, se cumple que la suma de las caídas de voltajes parciales es igual a la de la
fuente: 8,1V + 3,9V = 12V
Finalmente nos queda calcular los valores de I2 e I3, como sabemos el valor de sus
resistencias y el valor de su caída de voltaje, podemos encontrarlas.
I2 = V2 / R2 = 3,9V / 4Ω = 0,97A = 970mA
I3 = V3 / R3 = 3,9V / 6Ω = 0,65A = 650mA
Como vemos, también se cumple que la corriente total It es igual a la suma de las
corrientes parciales: 0,97A + 0,65A = 1,62A
 LEYES DE KIRCHOFF: PRIMERA LEY

Esta primera ley, también llamada Ley de Kirchoff de corriente, dice que en un punto del
circuito eléctrico, la suma de las corrientes que entran es igual a la suma de las corrientes
que salen.

I 1 = Entrando

I 3 = Saliendo I 5 = Saliendo

=
I 2 = Entrando

I 4 = Saliendo

En este caso: I1 + I2 (entrando) = I3 + I4 + I5 (saliendo)

 LEYES DE KIRCHOFF: SEGUNDA LEY

Esta segunda ley, también llamada Ley de Kirchoff de voltaje, dice que en un circuito
eléctrico, la suma de las caídas de voltaje parciales (en las resistencias) es igual al voltaje
de la fuente.

V1 V2 V3

V V4
 POTENCIA ELÉCTRICA Y TRABAJO

TRABAJO y POTENCIA.

El trabajo se define como la cantidad de energía (eléctrica o de otra clase) que se

consume en hacer cierta tarea.

La potencia es la cantidad de trabajo que se realiza en cierto tiempo.

Por ejemplo, si un peso de 10Kg se mueve 2 metros, la cantidad de trabajo

realizado es de 20Kgm (10kg x 2m) (NO confundir con la unidad de torque),
independiente del tiempo. Pero si también agregamos que tiempo tardó en
hacerse este trabajo (por ejemplo 1 segundo), estamos hablando de potencia, en
este caso, 20Kgm/seg.
Otro ejemplo, la potencia de los motores de los autos se mide comúnmente en
Hp, que es igual a 745,6 Watts o igual a 76Kgm/seg, o sea, que 1Hp es el trabajo
de mover 76Kg una distancia de 1 metro en 1 segundo.
 POTENCIA ELÉCTRICA Y TRABAJO

POTENCIA ELÉCTRICA.

Cuando circula electricidad por un circuito eléctrico, la energía eléctrica se

convierte en energía térmica, energía luminosa, energía mecánica, etc.,
para hacer varios tipos de trabajos.

Cuando se aplica voltaje al motor de un ventilador, el motor comienza a

girar. Esto representa una conversión de la energía eléctrica a energía
mecánica para hacer el trabajo.

Otro ejemplo sería cuando se aplican 12V a una lámpara que tiene una
resistencia de 12Ω, por ende circularán 1A y se encenderá la lámpara. Esto
es una conversión de la energía eléctrica (suministrada por la batería) en
calor mediante el filamento de la lámpara y que a su vez emite luz. El
filamento emite luz debido al trabajo realizado por la electricidad.
 POTENCIA ELÉCTRICA Y TRABAJO

La cantidad de trabajo realizado por la electricidad en una unidad de tiempo, por ejemplo 1
segundo, se denomina Potencia Eléctrica. La potencia se expresa con la letra “P” y su unidad
de medida es el vatio o watts (en inglés) y se expresa con la letra “W”.

Un watt es la cantidad de potencia eléctrica consumida

cuando al aplicar 1 voltio circula 1 amper por el circuito.
La relación entre ellas se representa por la siguiente
fórmula:
P=VxI

Energía Eléctrica

Energía luminosa y
calórica
 POTENCIA ELÉCTRICA Y TRABAJO

Ejemplo:
Las luces bajas del automóvil son de 55 Watts cada una.

- ¿Qué corriente circula por cada ampolleta y por todo el circuito?.

- ¿Qué resistencia tiene cada ampolleta?.

P1 = 55W

12V P2 = 55W
 POTENCIA ELÉCTRICA Y TRABAJO

Solución:
P = V x I, entonces I = P / V, P1 = 55W

I1 = 55W / 12V = 4,58A

I2 = 55W / 12V = 4,58A P2 = 55W
12V
It = I1 + I2 = 9,16A
R1 = V1 / I1 = 12V / 4,58A = 2,62Ω
R2 = R1 = 2,62Ω

También o por otra parte:

Re = R1//R2 = 1,31Ω, It = 12V / 1,31Ω = 9,16A
Ptotal = V x It = 12V x 9,16A = 110W

IMPORTANTE: La potencia total de un circuito es igual a la suma de las potencias

individuales de cada carga, sea en serie o paralelo.
 IMANES Y FUERZA MAGNÉTICA

¿Que es el magnetismo?.
El magnetismo en una interacción fundamental de la naturaleza como la fuerza de
gravedad. La manifestación más conocida del magnetismo es la fuerza de atracción que
actúa sobre los materiales ferromagnéticos como el hierro.
El campo magnético es el lugar en el espacio en donde actúa el magnetismo. Este tiene
dos polos, el Norte (N) y el Sur (S) y se representa a través de las líneas de fuerza
magnéticas, las cuales se convino que salen del polo N y entran al polo S.
Los imanes son elementos que permanentemente generan campo magnético.
 IMANES Y FUERZA MAGNÉTICA

Características.

- Línea de fuerza magnética: Línea imaginaria la cual representa fuerza magnética y tiene
características que pasan a través de sustancias no-magnéticas.
- Campo magnético: Modificación del espacio donde la fuerza aparece en polos
magnéticos o imanes.
- Líneas de fuerza magnética salen del polo N y entran el polo S.
- La dirección de la línea de fuerza magnética indica la dirección del campo magnético.
- Densidad de la línea de fuerza magnética (densidad del flujo magnético) indica la fuerza
del campo magnético.
- Líneas de fuerza magnéticas no se cruzan unas con otras.
- Si la dirección de las líneas de fuerza magnéticas es la misma, estas se repelen unas de
otras.
 IMANES Y FUERZA MAGNÉTICA

Atracción

Repulsión

Estas figuras muestran el campo magnético atrayéndose o repeliéndose.

 IMANES Y FUERZA MAGNÉTICA

Imán
permanente
imaginario
dentro de la
Tierra

La tierra es un imán gigante, rodeado por un campo magnético.

 ELECTROMAGNETISMO

Cuando circula corriente por un cable conductor, se genera un campo

magnético alrededor de él.

Dirección flujo de corriente V

convencional

Dirección del
flujo de
electrones

Dirección del flujo de las líneas magnéticas

 ELECTROMAGNETISMO

Cuando un conductor es enrollado en la forma de bobina tubular, se le llama solenoide.

 ELECTROMAGNETISMO
En el solenoide las líneas de fuerzas magnéticas se concentran en su interior, creando un
campo magnético mas fuerte.
 ELECTROMAGNETISMO

Para intensificar el campo magnético al interior del solenoide, se agrega un núcleo metálico
ferromagnético.

Entrada de
corriente

Salida de
corriente
S
 ELECTROMAGNETISMO

Un solenoide tendrá un campo magnético con un Polo norte en un extremo y Polo Sur en
el extremo opuesto como en los imanes.
 ELECTROMAGNETISMO: INDUCTANCIA

Cuando un campo magnético se mueve sobre un cable conductor, se induce en ese

conductor una corriente eléctrica (hace mover los electrones). Esto es la inductancia.
Si la dirección del campo magnético se mueva ahora en la dirección contraria, la
corriente eléctrica también cambiará de dirección.
La cantidad de corriente inducida es directamente proporcional a la velocidad que se
mueve el campo magnético y a la intensidad del campo magnético.
Los alternadores de los automóviles utilizan este principio para generar el voltaje para
cargara la batería.
ELECTROMAGNETISMO: INDUCTANCIA

V
Hierro

V
Hierro
 ELECTROMAGNETISMO: AUTOINDUCCION

Cuando un solenoide es energizado, en el momento de comenzar la corriente a

circular, en ella se genera un corriente opuesta a la que se está suministrando debido
a que las espiras o vueltas que están creando el campo magnético, inducen en las
vueltas contiguas esta corriente opuesta. A esta corriente de autoinducción se le
llama Fuerza Contra Electro Motriz F.C.E.M.
Este fenómeno también ocurre en el momento de desenergizar el solenoide y en este
caso el voltaje autoinducido puede ser, dependiendo de la construcción de la bobina,
mayor que el voltaje suministrado. Las bobinas de encendido de los motores a
gasolina funcionan gracias a este principio y al de inducción mutua.
 ELECTROMAGNETISMO: INDUCCIÓN MUTUA

Un transformador es un aparato utilizado para transferir energía de un circuito a otro

utilizando inducción electromagnética. Un transformador consiste de dos o mas
bobinas enrolladas alrededor de una lamina de hierro común.

La primera bobina, la cual es la bobina de admisión, es llamada primaria. Esta recibe

la energía de la fuente. La segunda bobina, la cual es la salida y se conoce como
secundaria. La carga de salida es conectada a la secundaria.
 ELECTROMAGNETISMO: INDUCCIÓN MUTUA

•La bobina A produce un campo magnético que sube y colapsa el cual corta a través de
los conductores en la bobina B. La bobina B tiene un voltaje inducido por la acción
eléctrica de la bobina A. Este es el principio detrás de todos los transformadores, este
principio se conoce como inducción mutua.
 ELECTROMAGNETISMO: INDUCCIÓN MUTUA

•Principio de la Razón de Vueltas (T)

•La razón entre el numero de vueltas en la bobina primaria y la secundaria se conoce como
la razón de vueltas. La razón de vueltas es simplemente la división de el numero de vueltas
de la bobina la primaria y el número de vueltas en la secundaria y esto determina si el
voltaje de salida (bobina secundaria) es mayor o menor con respecto al voltaje de entrada.

Razón de vueltas T
1,000 vueltas 100 vueltas
Np
120 V 12 V
T=
Ns
Donde Np es la cantidad de
vueltas de la bobina primaria y
Ns la cantidad de vueltas de la
Voltaje es “paso abajo”
secundaria
 ELECTROMAGNETISMO: INDUCCIÓN MUTUA

•Los transformadores que son utilizados para aumentar o disminuir un voltaje se conocen
como transformadores de un paso arriba o un paso abajo.
•Transformadores de un paso arriba tienen mas vueltas en el secundario que en el primario.
Por lo que le voltaje de salida es mayor al de entrada (aumenta el voltaje).
•Transformadores de un paso abajo tienen menos vueltas en el secundario que en el
primario. Por lo que el voltaje de salida es menor al voltaje de entrada (disminuye el
voltaje).

•En el caso anterior, el transformador es del tipo paso abajo, y su razón de vueltas es:

•T = Np / Ns = 1000 / 100 = 10

•Esta razón de vueltas me indica, en este caso, que el voltaje de salida es 10 veces menor
que el voltaje de entrada.
 Principio de funcionamiento del
motor eléctrico

• El motor eléctrico convierte potencia eléctrica en potencia mecánica.

• La fuerza de rotación viene de la interacción entre el campo magnético
encontrado alrededor de un conductor con corriente y un campo magnético fijo .

Entre los polos de un imán permanente Un conductor que lleva corriente

existe un campo magnético. Las flechas tiene un campo magnético: su
indican la dirección del campo. dirección depende de la dirección del
la corriente. (regla de la mano
derecha o sacacorchos)
Principio de funcionamiento del motor
eléctrico

El campo alrededor del conductor

fluye con el campo permanente por
encima del conductor pero se opone
al campo permanente bajo el
conductor. El conductor se moverá
hacia el campo débil

La corriente es cambiada de dirección

en el conductor, causando que se
cambie el campo. Ahora el campo es
reforzado en la parte inferior del
conductor y debilitado en la parte
superior del conductor. El conductor
se moverá hacia arriba

Los efectos mostrados anteriormente,

son los principios de funcionamiento de
aparatos eléctricos, tales como los
motores eléctricos, parlantes de audio,
etc.
 CONDENSADORES
• Un condensador es un aparato que almacena temporalmente una carga eléctrica por
medio de un par de placas separadas entre si.
• A medida que se cierra el interruptor, los electrones del terminal negativo de la fuente
fluyen a una de las placas del condensador.
• Estos electrones repelan a los electrones en la segunda placa, los cuales son llevados al
terminal positivo de la fuente.
• El condensador esta ahora cargado y se opone a la fuente de voltaje.

Símbolo
esquemático
• Capacitancia, es la cualidad de un condensador de almacenar energía eléctrica y es
determinada por el número de electrones que pueden ser almacenados en el
condensador por cada voltio aplicado. Se mide en faradios (F). Un faradio, representa
la carga de un culombio el cual aumenta el potencial en 1 Volt. La ecuación es:
•
Q
Donde C: es la capacitancia en faradios, C=
Q: es la carga en culombios y V
V: es el voltaje en voltios. (1 culombio = 6,25x1018 electrones)
Debido a que el faradio es una unidad demasiado grande, se usan los siguientes
submúltiplos:
 CONDENSADORES: TIPOS

•Condensadores del tipo de electrólito. El aislamiento lo provee una pequeña

película de óxido de metal colocada sobre una base de aluminio mediante
electrólisis. Estos tienen polaridad definida para conectarlos.
•Condensador de cerámica. Es construido de una cerámica dieléctrica especial.
Usado mayoritariamente en circuitos electrónicos.
•Condensador de Mica. Son pequeños. Estos son hechos apilando placas de papel
de estaño junto con las hojas finas de la mica como el dieléctrico.

Condensador de cerámica
Condensadores electrolíticos Condensador de mica
 CONDENSADOR: RESPUESTA TRASCIENTE

• Un circuito el cual contiene resistencia y capacitancia se conoce como un circuito RC.

• Cuando el interruptor está cerrado en este circuito RC, la corriente máxima fluirá. La
corriente disminuirá gradualmente hasta que el condensador llegue a su estado de
carga completa. EL condensador se cargará hasta el nivel del voltaje aplicado.
 CONDENSADORES: SERIE Y PARALELO

• Cuando dos o mas condensadores se conectan en serie,

la capacitancia total es: O sea, la capacitancia
• disminuye
1 1 1 1 1
= + + + ... + C1 C2 C3
CT C1 C 2 C3 CN

• Cuando los condensadores están conectados en paralelo, la capacitancia total

es igual a la suma de las capacitiancias individuales.

CT = C1 + C2 + C3 + ... + CN C1 C2 C3
 SEMICONDUCTORES
Semiconductores
Un Semi conductor es un material que puede func
ionar como conductor o como aislador dependi
endo el uso que se le dé.

Ejemplos de semiconductores:

- Diodos

- Transistores

- Circuitos integrados
 SEMICONDUCTORES

Los semiconductores son clasificados en dos tipos: intrínsicos y extrínsicos. El

semiconductor intrínsico cuenta con una pureza de casi el 100%, mientras que
el extrínsico contiene impurezas que cambian sus propiedades eléctricas (son
“dopados” con otro material). El transistor y el diodo son ejemplos de
semiconductores extrínsicos.

Los semiconductores extrínsicos se dividen en dos tipos de acuerdo a las

impurezas agregadas (dopaje). El papel de las impurezas varía con el tipo de
material agregado. Un tipo de material incrementa los electrones libres en el
semiconductor, mientras que el otro tipo incrementa las cargas positivas (falta
de electrones o “huecos”). A los semiconductores con incremento de
electrones se les llama semiconductores tipo N (N significa negativo) y a los
que cuentan con cargas positivas incrementadas (huecos) se les llama
semiconductores tipo P (P significa positivo).
 SEMICONDUCTORES

SEMICONDUCTOR

INTRINSICO EXTRINSICO

Tipo “P” Tipo “N”

 DIODO

Un diodo es un dispositivo de estado sólido (completamente estático)

que permite el paso de corriente, a través de él en una sola dirección
(dentro de un rango determinado). Actuando como una válvula
eléctrica antiretorno, permite que la corriente pase en una dirección, y
la bloquea en el sentido contrario.
Los diodos funcionan también como rectificadores, convierten
corriente alterna en corriente continua

Anodo(＋) Cátodo(－)

Anodo(＋) Cátodo(－)
Representación Polaridad del diodo
 DIODO

• Polarización.
• Por una lado el diodo tiene un semiconductor tipo P, que significa que es
positivo (le faltan electrones) y unido a éste tiene otro semiconductor del tipo
N, que significa que es negativo (le sobran electrones).
• Para que la corriente circule, el lado P (ánodo) tiene que estar conectado
hacia el lado positivo de la fuente y el lado N (cátodo) tiene que estar
conectado hacia el lado negativo de la fuente. Esta conexión de llama
“polarización directa”. Al conectarlo al revés no circula corriente y se llama
“polarización inversa”.
P N

Cátodo
Ánodo
DIODO

• Polarización
directa:
• circula
corriente

Polarización inversa:
No circula corriente
 DIODO ZENER

• El diodo zener, es un diodo de diseño especial que conduce corriente como un

diodo normal, pero también un buen conductor de corriente en dirección
contraria cuando ésta alcanza el voltaje de diseño especificado.
• Un diodo zener puede prevenir el paso de corriente en sentido contrario si ésta
es inferior al voltaje diseñado; pero cuando esa corriente alcanza y excede el
voltaje de diseño, el diodo zener conducirá corriente en sentido contrario. Este
tipo de diodo es usado en control de circuitos tales como la corriente de campo
en un alternador.

Símbolo
 LED, Diodo emisor de luz.

Diodo emisor de luz LED (Light Emitting Diode)

Un LED. es un diodo que convierte la energía eléctrica en luz. Cuando la corriente fluye a
través del diodo en dirección hacia adelante, el diodo emite una luz. Esta luz es de color
verde, rojo, amarillo, etc, incluso puede se infrarroja o ultravioleta dependiendo del
material semiconductor usado. La ventaja de los LED es que consumen menos corriente
que una ampolleta (de 10mA a 40mA), no generan calor y duran mucho mas. En el
automóvil se usan en indicadores y medidores digitales.

En el circuito se muestra una

resistencia, esta debe ir para limitar
la corriente en el circuito. Si no
tuviese esa resistencia, el LED se
Símbolo del LED quemará.
 Fotodiodo

Fotodiodo.
Si se aplica un voltaje inverso a un fotodiodo y si se le aplica luz, entonces este permite que
una corriente inversa fluya correspondiendo a la cantidad de luz aplicada. En los
automóviles, los fotodiodos se utilizan como sensores de carga solar para el aire
acondicionado y aparatos receptores de luz para el sistema de comunicación óptica.

Corriente
Símbolo del fotodiodo
 TRANSISTOR

El transistor es un dispositivo electrónico

semiconductor que cumple funciones de
amplificador, interruptor, etc. El término
"transistor" es la contracción en inglés de
transfer resistor (resistencia de
transferencia). Se dice que es de estado
sólido, pues no tiene partes móviles.
Gracias a él, con una pequeña cantidad
de corriente se puede controlar otra mas
grande (efecto amplificador).
Los TR (transistores) tienen dos
empalmes, por lo que cuenta con tres
electrodos, el emisor (E), base (B) y
colector (C). Dependiendo de la
combinación de semiconductores tipo N
y P, los TR se clasifican en tipo PNP y
NPN.
 TRANSISTOR

Operación básica TR NPN.

Cuando la corriente fluye de la base B al emisor E (corriente de base Ib), fluirá corriente
desde el colector C al emisor E (corriente de colector Ic). Si no fluye corriente Ib, no fluirá
corriente Ic. Esto quiere decir que controlando la corriente Ib se puede controlar la
corriente Ic.

Ic

C Carga
Ib

B
E
Ib < Ic
 TRANSISTOR
Operación básica TR PNP.
Su funcionamiento es muy similar al tr. NPN, con la diferencia que la base se conecta al
negativo.

Ic

E
B
Carga
Ib
C

Ib < Ic
 MULTITESTER DIGITAL

En el mercado existen una infinidad de distintos modelos de DMM (Digital Multi Meter) o
Multímetro Digital, pero básicamente pueden medir voltaje, resistencia y corriente. Existen
otros que son capaces de medir capacitancias, factores de amplificación de los transistores,
etc.
Ahora veremos sus funciones básicas para medir V, A y R.
 MULTITESTER DIGITAL

Pantalla digital

Interruptor selector de función

Funciones

Botón de rango

Terminal para medir voltaje,

resistencia y probar diodos
Terminal para medir corriente
hasta 10 amperios

Terminal para medir corriente

hasta 300 mA (0,3 A)
Terminal común (tierra)
 MULTITESTER DIGITAL

Permite medir voltajes alternos (AC)

Permite medir voltajes continuos (DC)

 MULTITESTER DIGITAL

Permite medir voltajes continuos hasta 30

0mV (DC)

Permite medir resistencias

 MULTITESTER DIGITAL

Permite verificar diodos y continuidad en c

ircuitos

Permite medir corrientes alternas (AC)

MULTITESTER DIGITAL

Permite medir corrientes continuas (AC)

 MULTITESTER DIGITAL

Medición de voltaje

Para medir voltaje, el cable de prueba rojo debe conectarse

al terminal para medir voltajes (V Ω) y el cable de prueba
negro debe conectarse al terminal COM (común).

El DMM se debe conectar en paralelo en el circuito para

medir el voltaje.

Seleccionar la función de voltaje.

 MULTITESTER DIGITAL
Para medir voltaje, el DMM se puede conectar de dos formas:
1.- A una tierra común

A esto se le llama
Voltaje disponible
 MULTITESTER DIGITAL

Para medir voltaje, el DMM se puede conectar de dos formas:

2.- En la carga

A esto se le llama
Caída de Voltaje
MULTITESTER DIGITAL

Medición de corriente

Para medir corriente, el cable de prueba rojo debe

conectarse al terminal para medir corriente (10A o 300mA,
dependiendo del circuito) y el cable de prueba negro debe
conectarse al terminal COM (común).

El DMM se debe conectar en serie en el circuito para

medir la corriente. Toda la corriente que fluye en el circuito
fluirá también por el DMM.

Seleccionar la función de corriente.

 MULTITESTER DIGITAL

Medición de corriente
MULTITESTER DIGITAL

Medición de resistencia

Para medir resistencia, el cable de prueba rojo debe

conectarse al terminal para medir resistencia (V Ω) y el
cable de prueba negro debe conectarse al terminal COM
(común).

El DMM se debe conectar en paralelo junto a la carga.

Seleccionar la función de resistencia.

La fuente de alimentación debe desconectarse o uno de los

extremos de la carga debe desconectarse.
 MULTITESTER DIGITAL

Medición de resistencia
 MULTITESTER DIGITAL
RECUERDE:

Para medir voltaje, el voltímetro se conecta en paralelo.

V Voltímetro

Para medir corriente, el amperímetro se conecta en serie.

A
+
Amperímetro

-
 MULTITESTER DIGITAL

• Al medir voltaje conecte en paralelo.

• Al medir corriente, conecte en serie.

• Al medir resistencia, desconecte por lo menos uno de los

extremos de la carga y desconecte la fuente de alimentación

• Cuando no conoce el valor aproximado a medir, comience con el

rango más alto.

• Cuando se mide en el modo de resistencia, hay una salida de

voltaje por las puntas de pruebas (Voltaje de Salida: 0.25 volt)
 Diagnóstico Eléctrico Básico

Pasos del Diagnóstico:

1.- Corroborar el reclamo del cliente

2.- Leer y analizar el diagrama esquemático

3.- Verificar el circuito/componente con el problema

aislado

4.- Reparar el problema

5.- Comprobar la reparación

 Diagnóstico Eléctrico Básico

Tipos de Fallas en Circuitos Eléctricos:

- Circuito Abierto

- Corto Circuito

- Alta Resistencia

- Cruce de Circuitos
 Diagnóstico Eléctrico Básico

Circuito Abierto: Interrupción del flujo de electrones, debido

a una interrupción en el circuito

V V
V

Abierto Abierto
V
12V
V

Circuito en Serie

Circuito en Paralelo
 Diagnóstico Eléctrico Básico

Corto Circuito:
Corto a tierra – Redireccion del flujo de electrones debido a
que el paso es llevado a tierra antes o despues de la carga
o el control.

V V
V

Corto a tierra

Corto a tierra
 Diagnóstico Eléctrico Básico

Alta Resistencia – Una alta resistencia en el circuito creará una

disminución de corriente.

2.4 A 1.8 A

R1 = 3Ω R1 = 2Ω R1 = 3Ω R1 = 2Ω

Interruptor sucio

Rint = 1.5Ω

E = 12 volts E = 12 volts
 Diagnóstico Eléctrico Básico

Cruce de Circuitos – Al encender un circuito se conecta otro circuito

debido a una conexión indebida.
+
-
 METODO DE DIAGNOSTICO DE FALLAS EN
UN CIRCUITO

Síntoma:
Al cerrar el interruptor la operación de B C
M
motor no es suave.
A D
Procedimiento: E
1ro. Medir voltaje de batería. E

2do. Medir voltaje entre “B” y “C”.

En este punto el voltaje debe ser 12 volts, si es menor, siga los
pasos 3 y 4. Si el voltaje es 12 volts, el motor esta defectuoso.
3er. Medir voltaje entre “A” y “B”
En este punto el voltaje debe ser 0 volt, si es mayor, hay una
resistencia entre “A” y “B”.
4to. Medir el voltaje entre “C” y “E”
En este punto el voltaje debe ser 0 volt, si es mayor, hay una
resistencia entre “C” y “E”.
 METODO DE DIAGNOSTICO DE FALLAS EN
UN CIRCUITO
1. Medir voltaje

Con el interrutor Con el interruptor abierto,

abierto no hay voltaje el voltímetro deberá indicar
12volts, igual que la fuente.
R1 R2 SW
I
12 + V1 V2
VOLT

G11 G2

El voltímetro indicará Al cerrar el interruptor,

la caída de voltaje el voltímetro indicará
a traves de R1. 0 volts
I R1 R2 SW

12 +
VOLT

G11 G2
 METODO DE DIAGNOSTICO DE
FALLAS EN UN CIRCUITO
Medición de resistencia Un ohmetro puede indicar la condición de
un circuíto.

Resistencia medida 10 Una lectura de infinito indica circuíto abierto

Resistencia calculada 5 y una lectura de cero resistencia indica
un corto circuíto

12 + OFF
VOLT Abierto R1=10 R2=10

※ Precaución

Al medir resistencia mediante el ohmetro, el interruptor debe estar abierto,

o la fuente de potencia desconectada.
 Ejercicios: Voltaje

• Pregunta 1:
? ?
Voltaje ? Voltaje ?

- + - +

10 . 10 .

- +
- +

12V 12V
Batería Batería
 Ejercicios: Voltaje

Voltaje ? Voltaje ? ?
?

- + - +

10 . 10. 10.

- + - + - +

12V 12V 12V

Batería Batería Batería
 Ejercicios: Voltaje

Voltaje ? Voltaje ?
? ?

- + - +

13. 13.
- +

12V
Batería
 Ejercicios: Voltaje

- +

- + - +

5V 12V
Batería Batería
 Ejercicios: Voltaje

- +

- + - +

5V 12V
Batería Batería
 Ejercicios: Voltaje

? ?

- + - +

13. 13. Abierto

- +
- +

12V 12V
Batería Batería
Ejercicios: Interruptor (Voltaje)

- +

Abierto

Sensing
12V
ECM
 Ejercicios: Interruptor (Voltaje)

- +

Interr. "OFF"
- +

12V
Batería
 Ejercicios: Interruptor (Voltaje)

- +

Interrup. "ON"
- +

12V
Battery
 Ejercicios: Interruptor (Voltaje)

- +

Interrup.
- + on/off
Sensing
12V
Batería ECM
 Ejercicios: Caídas de Voltaje

?
Voltaje ?

- +

a b c
13. 13.
- +

12V
Batería
 Ejercicios: Caídas de Voltaje

TPS
- +

Sensor Sensor Sensor

power output ground
5V
 Ejercicios: Caídas de Voltaje

Voltaje ? ? Voltaje ? ?

- + - +

13. 50.
- + - +

12V 12V
Batería Batería
 Ejercicios: Caídas de Voltaje

?
Voltaje ?

- +

10. 2.

10. 10.
- +

12V
Batería
 Ejercicios: Caídas de Voltaje

• Explicación
Voltaje ? ?

- +
10. 2.
- +

12V
?
Batería Voltaje ?

- +
10. 10. - +
12V
Batería
 Transistor de Potencia

• Voltaje ?
• ON
Inyector

- +
12V
Batería ?

5V
- +
ECM
 Transistor de Potencia

Voltaje ?

• OFF
Inyector
•
- +
12V
Batería ?

0V
- +
ECM
 Transistor de Potencia

• Voltaje ?
•
ON Válvula
Solenoide

- +
12V
Batería ?

5V
- +
ECM
 Transistor de Potencia

• Voltaje ?
•
OFF Válvula
Solenoide

- +
12V
Batería ?

0V
- +
ECM
Corriente de fuga o corriente parásita.

Capacidad de la Corriente de fuga

batería (Ah) máxima (mA)
En el caso de Veracruz,
40 20
según fábrica ésta es
50 25
de máximo 40mA.
60 30
70 35
80 40
90 45
100 50
135 67
150 75
170 85
180 90 Tabla proporcionada por Bosch.
Corriente de fuga o corriente parásita.

Al los aparatos
eléctricos y
electrónicos
del automóvil

Esperar aprox. un minuto antes de medir.

Ciclo de Trabajo (Duty Cycle)

ISA antigua

ISA nueva
 Ciclo de Trabajo (Duty Cycle)

OCV del Sistema CVVT

 Ciclo de Trabajo (Duty Cycle)

También a este sistema se le llama Ancho de Pulso Modulado, en inglés PWM, Pulse Width
Modulation, en donde el ancho de pulso corresponde al tiempo que que está ON el
sistema.

Electroventilador TG
Acoplador 4WD de JM

controlador
 Ciclo de Trabajo (Duty Cycle)
Un Duty Cycle de 100% significa que se está suministrando siempre 12V (siempre ON).

Duty = 100%

0
t

Un Duty Cycle de 0% significa que se está suministrando siempre 0V (siempre OFF).

V

Duty = 0%

0
t
 Ciclo de Trabajo (Duty Cycle)
Un Duty Cycle de 50% significa que se está suministrando 12V sólo la mitad del tiempo
que dura un ciclo.
50% ON (ancho de pulso positivo)
V

Duty = 50%

0
t
Un ciclo 50% OFF

En este caso como se está aplicando 12V sólo la mitad del tiempo, es como si se aplicaran 6V
al actuador. Si se midiera el voltaje aplicado con un multímetro, este leería 6V.
 Ciclo de Trabajo (Duty Cycle)
Un Duty Cycle de 75% significa que se está suministrando 12V sólo 3/4 del tiempo
que dura un ciclo.

75% ON
V

0
t
Un ciclo 25% OFF

En este caso es como si se aplicaran 9V al actuador (el 75% de 12V). Si se midiera el voltaje
aplicado con un multímetro, este leería 9V.
 Ciclo de Trabajo (Duty Cycle)

Un Duty Cycle de 25% significa que se está suministrando 12V sólo 1/4 del tiempo
que dura un ciclo.

25% ON
V

Duty = 25%

0
t
Un ciclo 75% OFF

En este caso es como si se aplicaran 3V al actuador (el 25% de 12V). Si se midiera el voltaje
aplicado con un multímetro, este leería 3V.
 Ciclo de Trabajo (Duty Cycle)

Los actuadores que funcionan con ciclos de trabajo o ciclos de activación, trabajan siempre
con una frecuencia fija. Por ejemplo, las ISAs antiguas funcionan con 100 Hz y las actuales con
250 Hz. A esta frecuencia es imposible que la válvula o actuador se abra tantas veces en un
segundo, por lo que adopta la posición proporcional al ciclo de activación

100Hz = 100 ciclos por segundo, entonces 1ciclo = 1 / 100 (ciclos/seg) = 0,01s = 10ms

250Hz = 250 ciclos por segundo, entonces 1ciclo = 1 / 250 (ciclos/seg) = 0,004s = 4ms
V

0
t
Un ciclo = 4ms (para F = 250 Hz)
 Ciclo de Trabajo (Duty Cycle)

EMC (embrague electromagnético) del acoplador de 4WD de Tucson.

 Ciclo de Trabajo (Duty Cycle)

OCV del sistema CVVT.

+
 Ciclo de Trabajo (Duty Cycle)

OCV del sistema CVVT.

 Apéndice: Código de colores de resistencias

Color Primera Segunda Tercera Tolerancia

Negro 0 0 x100 -
Café 1 1 x101 +- 1%
Rojo 2 2 x102 +- 2%
Naranjo 3 3 x103 -
Amarillo 4 4 x104 -
Verde 5 5 x105 +- 5%
Azul 6 6 x106 -
Morado 7 7 x107 -
Gris 8 8 x108 -
Blanco 9 9 x109 -
Dorado - - x10-1 +- 5%
Plateado - - x10-2 +- 10%
 Apéndice: Tamaño de cables

Corriente permisible
Área del Equivalente Tamaño
cable SAE Compartimiento proporcional
Otras áreas
motor

0,3mm2 AWG22 - 5A

0,5mm2 AWG20 7A 13A

0,85mm2 AWG18 9A 17A

1,25mm2 AWG16 12A 22A

2,0mm2 AWG14 16A 30A

3,0mm2 AWG12 21A 40A

5,0mm2 AWG10 31A 54A
