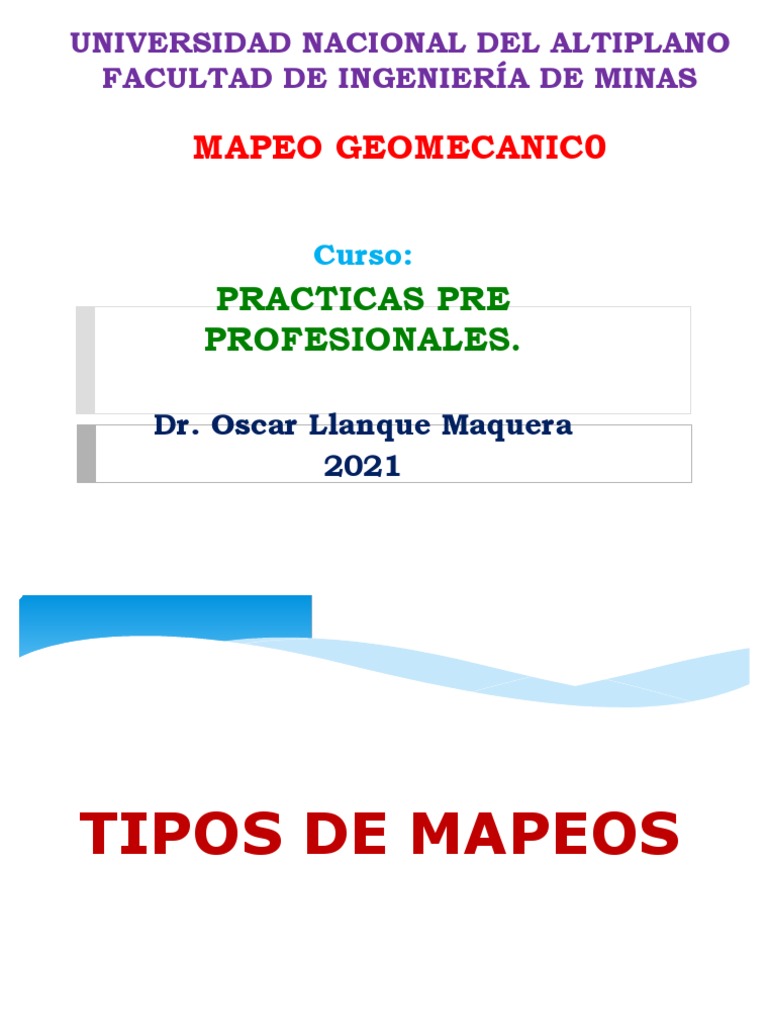

UNIVERSIDAD NACIONAL DEL ALTIPLANO

FACULTAD DE INGENIERÍA DE MINAS

MAPEO GEOMECANIC0

Curso:
PRACTICAS PRE
PROFESIONALES.

Dr. Oscar Llanque Maquera

2021
TIPOS DE MAPEOS
 CLASIFICACIÓN DE DISTINTOS TIPOS DE MAPEOS

MAPEO GEOLÓGICO RUTINARIO

GEOLÓGICO
MAPEO GEOLÓGICO DE SONDAJES

MAPEO MAPEO DE DISCONTINUIDADES MAYORES

CARACTERIZACIÓN DE ESTRUCTURAS MAYORES

MAPEO DE GRIETAS

GEOTÉCNICO / MAPEO DE CELDA Ó ESTACION Y LÍNEA DE DETALLE

GEOMECANICO
MAPEO GEOTÉCNICO DE SONDAJES

MAPEO PARA LA VOLADURA

CLASIFICACIÓN MACIZO ROCOSO (RMR, GSI, Q)

 Análisis del Mapeo

¿
PARA QUÉ
CUÁNDO
QUÉ TIPO
QUÉ ESCALA
?

DISTINTOS OBJETIVOS DISTINTOS MAPEOS

SECUENCIAS DEL MAPEO

OBJETIVO MAPEO

DEFINICIÓN NUEVO PROCESAMIENTO

PROGRAMA DE MAPEO DE LA INFORMACIÓN

ANÁLISIS
 OBJETIVOS DE MAPEO
✓ Modelo geológico de la mina (litología, mineralización,
distribución, otros parámetros)
✓Mapeo de discontinuidades
✓Modelo de discontinuidades mayores
✓Recomendaciones para voladura
✓Clasificar el macizo rocoso
✓ Identificar en detalle una geometría o volumen (ej. una cuña)
✓Complementar información acerca de un aspecto geológico
relevante para un proyecto (ej. patrón estructural,
desviación de una falla mayor (en rumbo o manteo),
profundidad de una zona de suelo, zona de quebrada, etc)
 MAPEO GEOLÓGICO
• Objetivos
Conocer en detalle la geología de la mina.
• Parámetros a mapear
Tipo de roca, discontinuidades mayores y menores,
alteración, mineralización, otro
• Cuándo se mapea
Cada vez que tengo nuevos desarrollos o avances
 MAPEO GEOLÓGICO
• Uso y aplicaciones en geomecánica
✓ Modelo geológico global de la mina y definición de
parámetros relevantes
✓ Orienta a zonificar por distintas unidades geológicas
con características geotécnicas distintas
✓ Apoyo para análisis de detalle infraestructura
minera (ejemplo secuencia voladura, sostenimiento,
etc.)
 MAPEO GEOLÓGICO

EJEMPLO DE ZONIFICACIÓN GEOTÉCNICA.

 MAPEO GEOLÓGICO

APOYO DE MAPEO GEOLÓGICO

PARA DEFINIR SISTEMA DE

TOBAS
FORTIFICACIÓN EN GALERÍAS

CON ALTO GRADO DE

ANDESITAS
FRACTURAMIENTO Y

CONCENTRACIÓN DE FALLAS

EN DISTINTAS UNIDADES

LITOLÓGICAS

INTRUSIVO (TOBAS, ANDESITAS, INTRUSIVO)

5m
 MAPEO DISCONTINUIDADES MAYORES
• Objetivos
Establecer un modelo estructural global de la mina
(preferentemente 3D)
• Parámetros a mapear
Fallas mayores, diques, contactos o planos de
estratificación con características de falla (rumbo,
manteo, espesor salbanda y zona fracturada). en general
cualquier discontinuidad mayor
• Cuando se mapea
Cada vez que se tenga un desarrollo nuevo, a fin de
actualizar y validar modelo
 MAPEO DISCONTINUIDADES MAYORES

• Uso y aplicaciones en geomecánica

✓ Detección de posibles mecanismos de inestabilidad
✓ Análisis de estabilidad global o a escala mayor
✓ Interpretación de resultados de monitoreo
geomecánico
✓ Apoyo al diseño
MAPEO DISCONTINUIDADES MAYORES

EJEMPLO DE SUPERFICIES DE FALLAS 3D

MAPEO DISCONTINUIDADES MAYORES – EJEMPLO DE
MODELO ESTRUCTURAL 3D

EJEMPLO DE SUPERFICIES
DE FALLAS
INTERSECTADAS CON
NIVEL DE MINA
SUBTERRÁNEA EN
SECTORES DE NUEVOS
PROYECTOS.

PERMITE ANTICIPARSE A LAS

FALLAS MAYORES QUE
AFECTARÁN DISEÑOS E
INFRAESTRUCTURA
MAPEO DISCONTINUIDADES MAYORES – EJEMPLO DE
MODELO ESTRUCTURAL 3D

DISEÑO FASE 3
EJEMPLO DE
SUPERFICIES DE FALLAS
FALLA
TOPOGRAFÍA ACTUAL
Y PLANOS DE
ESTRATIFICACIÓN
DISEÑO FASE 1
PERMITEN ANTICIPAR
POTENCIALES
MECANISMOS DE
INESTABILIDAD Y
DISEÑO
MODIFICAR LOS DISEÑOS
 CARACTERIZACIÓN DE ESTRUCTURAS MAYORES

• Objetivos
Describir en forma detallada las características de las
estructuras mayores que impactan en el comportamiento
geomecánico de un macizo rocoso
• Parámetros a mapear
Desviaciones en orientación (rumbo, manteo), espesores de
salbanda y zona fracturada, contactos, tipo de relleno,
sinuosidades, otros
• Cuando se mapea
en todas las discontinuidades mayores. cada vez que se tenga
un desarrollo nuevo.
 CARACTERIZACIÓN DE ESTRUCTURAS MAYORES –
IMPACTO EN GEOMECÁNICA
ZONA FRACTURADA ASOCIADA ZONA FRACTURADA ASOCIADA

BRECHA DE FALLA BRECHA DE FALLA Y CALCITA

SALVANDA

CASO 1. FALLA MAYOR CON RELLENO DE CASO 2. FALLA MAYOR CON RELLENO DE BRECHA
SALBANDA Y BRECHA DE FALLA, ZONA DE FALLA Y CALCITA. REDUCIDA ZONA
FRACTURADA ASOCIADA Y RAMIFICACIONES. FRACTURADA ASOCIADA Y BORDES RECTOS
 CARACTERIZACIÓN DE ESTRUCTURAS MAYORES -
EJEMPLO
CARACTERIZACION ESTRUCTURAS MAYORES

PROYECTO _...../1 ,:k¡,,1 C' TO

FECHA .. 2 'Y''¡ AO / o '3 111 4 O
MAPEAD~·~~R ~~"/'M'i'. ..
: ..;:'j'j::
RAJO o SECTO~ U G. 0 'k .<..l.:,¡ ') .F:" -1'' ·.·
BANCO O GALERIA ..

PUNTOS COORDENADOS
,,¡,1";.; O

E .. '.?.f.~.?"::I"
e. 5'0,...sa.l.i~cb-
/
N ~. ~t~ lf,------t:>
C 1A3"_ .. •
/2/Wl ¡v /,,0 -u /82'¿
e· 30-,0~
~ (¿ ( ll,Q..."'d,.g_

PARAMETROSA MAPEAR '\l. ./-o....

RUMBOS
MANTEO
S
ESPESOR (FALLA Y ZONA
BRECHIZADA
TIPO RELLENO Y ESPESOR
RUGOCIDAD A GRAN
ESCALA
CONDICION DE PAREDES
CONTACTOS RELLENO
OBSERVACIONE
ZONA FRACTURADAASOCIADA
S

11 30
\-ti l\.-t MA¡ -0'7

~ '"'?p
... e.o.. -lúa_
~"()"..;'oJ) ,:1~ J ....;i,J;;....
~.·;,; ~ eo"' -
''.':ñ"
fo cXos
'eo..k ..~ "
... .
..~:·::::::: .
..::::?.:.: ::-::C:k;f;.J :·:· ESCALA

..::·::: ~ ..
 MAPEO DE GRIETAS
•Objetivos
✓ actualizar el modelo geotécnico de la mina
✓ establecer relaciones con el monitoreo
✓ anticiparse a eventos geomecánicos

“la ap arición de una grieta es en general el primer indicio visible de un

fenómeno de inestabilidad”
• Parámetros a mapear
coordenadas (x, y, z), tipo (escalón, tensión), apertura, largo,
profundidad, rumbo y manteo
• Cuando se mapea
una vez que aparece, se deberá realizar un seguimiento continuo
• Uso y aplicaciones en geomecánica
detectar niveles y límites de actividad geomecánica, predecir eventos, definir
monitoreo
 MAPEO DE GRIETAS

GRIETA ASOCIADA A FALLA MAYOR CON EVIDENCIA DE DESPLAZAMIENTO ~

 MAPEO DE GRIETAS

GRIETAS ASOCIADAS A FALLAS MAYORES - EVIDENCIA

DEFORMACIÓN AFLORAMIENTO
 MAPEO DE CELDA Y LÍNEA DE DETALLE
• Objetivos
obtener, caracterizar y cuantificar estadísticamente las
discontinuidades del macizo rocoso
• Parámetros a mapear
Discontinuidades (mayores, menores) y sus características (ver
cartilla)
• Cuando se mapea
Para definir la ingeniería básica y de detallle de un proyecto
en forma dirigida, cuando se manifiestan cambios importantes en
la geología para optimizar un proyecto
 MAPEO DE CELDA Y LÍNEA DE DETALLE

• Uso en geomecánica
✓ Análisis probabilístico (ángulo cara de banco)
✓ Análisis estructural
✓ Ajustes a los parámetros de diseño (ajuste por
orientación a parámetro RMR)
✓ Orientación de camaras
✓ Orientación de taludes
MAPEO GEOMECANICO SUBTERRANEO
El mapeo geomecánico incluye al mapeo por celdas, mapeo por línea de
detalle y/o mapeo de arco rebatido.
Mapeo geomecánico por celdas
El mapeo geomecánico por celdas se desarrolla a través de la ejecución de
estaciones geomecánicas, las cuales deben abarcar un área aproximada de 3m x 3m.
Mediante el mapeo geomecánico por celdas se identifican y cuantifican características
del macizo rocoso, las características de las principales familias de discontinuidades.
Para cada familia se determina el tipo de discontinuidad, orientación (buzamiento y
dirección de buzamiento), resistencia de la pared de la discontinuidad, espaciamiento,
persistencia, apertura, relleno, rugosidad presente y grado de alteración o
meteorización.

Todo ello, para definir los parámetros que permitirán clasificar el macizo rocoso
mediante el sistema RMR (Rock Mass Rating) y GSI (Índice de Resistencia
Geológica).

Asimismo, permitirá la clasificación del macizo rocoso en el Sistema Q mediante la

definición de parámetros como RQD, Jn, Jr, Ja, Jw y SRF.
Mapeo geomecánico por línea de detalle

El mapeo geomecánico por línea de detalle registra las discontinuidades expuestas en

las paredes de rocas de afloramientos superficiales o labores subterráneas. El mapeo
consiste en establecer una línea. para lo cual se emplea

Para lo cual se emplea una cinta de medición sobre la que se identifican todas las
estructuras o discontinuidades que intersectan o cortan dicha línea, se toma la
orientación de la cara de medición, luego la orientación de la línea o cinta y se procede
a registrar cada discontinuidad empezando por la distancia de intersección al origen,
continuando con el registro de la orientación (buzamiento y dirección de buzamiento),
tipo de terminación, tipo de discontinuidad, persistencia (longitud de semi traza),
apertura, relleno, rugosidad, resistencia a la compresión de las paredes de la
discontinuidad, meteorización y presencia de agua.
Mapeo geomecánico por arco rebatido

El método de mapeo de arco rebatido implica crear un mapa de la superficie de la

excavación subterránea, tanto de la bóveda como de los hastiales. Este método de
mapeo reproduce una representación que está virtualmente libre de distorsión e
interpretación presente en otros métodos, donde las características geológicas se
proyectan en un plano o sección.

El método de arco rebatido fue desarrollado en 1970 por el cuerpo de Ingenieros de

los Estados Unidos (US Army Corps of Engineering, 2001), y plantea utilizar una
superficie "desenrollando" o "aplanando" la circunferencia del túnel o eje para
formar un "plano" de toda la superficie de las paredes, donde se trazan a escala las
características geológicas y geomecánicas.
MAPEO LINEAL DE DETALLE
MAPEO DE CELDA O ESTACION
 MAPEO DE CELDA Y LÍNEA DE DETALLE

EJEMPLO DE REPRESENTACIÓN ESTEREOGRÁFICA DE MAPEO DE LÍNEA

MOSTRANDO CONCENTRACIÓN DE POLOS Y PLANOS REPRESENTATIVOS
PARA CADA SISTEMA DOMINANTE
 MAPEO GEOTÉCNICO DE SONDAJES

• Objetivos
Construir modelo geotécnico de la mina

• Parámetros a mapear
✓ rqd, % recuperación, fracturamiento, otros
parámetros (ver cartilla).
✓ En caso de sondaje orientado, se puede obtener la
orientación de discontinuidades
 MAPEO GEOTÉCNICO DE SONDAJES

• Cuando se mapea
Rutinario

• Usos y aplicaciones en geomecánica

modelo geotécnico
MAPEO GEOTECNICO DE SONDAJES
 MAPEO PARA LA VOLADURA
• Objetivos
Entregar las variables geológicas que influyen
directamente en el resultado de la tronadura
• Parámetros a mapear
Tipos de roca, fallas y discontinuidades mayores,
dureza, grado de fracturamiento, orientación de
sistemas principales

• Cuándo se mapea
previo a cada disparo
MAPEO PARA LA VOLADURA SUBTERRANEA
 MAPEO PARA LA VOLADURA SUPERFICIAL
.......
.......
.......
e
N
e
e e <O

e
IO IO
IO

8 8
8 0 0
8 8
8
8 8
•• _e 80
0 - 1 -
8 0 700 1
0 0
8
8 0 8
VISTA EN PLANTA DISPARO
8 8 08
1060-04 8
8 8 8 0
8 8 08
8
8
0 00
0 8 80
8
-e-©--e-- - -750 11
8-00 0
-

@ 8

ESCALA
25 M
 w ZONA 1 w w w N
C)
C)
C) C)
llO C) o
llO I(]
llO (C

Roca Andesita, Dureza R3- "'

R4 (Moderadamente
dura),
d Fracturada en e e
bloques preformados e 0
e e
tamaño
ta promedio 50 cm2 e 78º
e
G
44º e
ZONA 2 e
80º Ge -700 ti -

Roca Andesita, Dureza R3- e e e

R4, Fracturada en e
e e e
bloques tamaño e e
45º 88
promedio 1 m. Sistemas
e e
mantean hacia cara libre
m ee e 0
ZONA 3 e º eGe
e 46
e 80
Roca Traquita, Dureza R5
R
(muy dura), Bajo e e ee
e ©
- -
fracturamiento,
f Masiva 80 -e-e- e - 75011
e CD
e

MAPEO DISPARO 1060-04

ESCALA
w w w w
C)
25 M C) C) oI(]
C) llO C)
llO llO
"'
(C
CLASIFICACIÓN DEL MACIZO ROCOSO
 CLASIFICACIÓN DEL MACIZO ROCOSO

• Objetivos
Cuantificar la calidad del macizo rocoso a través de parámetros de
origen empíricos (propiedades índices)
• Usos y aplicaciones en geomecánica
zonificar geotécnicamente el macizo rocoso en unidades de
similar comportamiento entrega parámetros para diseño de
excavaciones entrega datos cuantitativos para diseño de sostenimiento
 CLASIFICACIÓN DEL MACIZO ROCOSO

• Parámetros
Propiedades mecánicas de la roca y las características de las
discontinuidades
• Ejemplo de métodos
✓ ROCK MASS RATING (RMR, BIENIAWSKI, 1989)
✓ ROCK MASS RATING (RMR, LAUBSCHER, 1990)
✓ GEOLOGICAL STRESS INDEX (GSI, HOEK, 1990)
✓ QUALITY NUMBER (Q, BARTON, 1990)
CLASIFICACIÓN DEL MACIZO ROCOSO BIENIAWSKI (RMR)
• Se asigna un puntaje a los siguientes parámetros
(a) RQD : Rock Quality Designation
(b) RCS: Resistencia a la Compresión Simple
(c) Espaciamiento (por sistemas)
(d) Condición de aguas
(e) JC: condición de fracturas (espesor, continuidad, relleno,
rugosidad, alteración de paredes)
Además se mapea orientación de discontinuidades (rumbo y manteo)
por sistemas
CLASIFICACIÓN DEL MACIZO ROCOSO BIENIAWSKI (RMR)

• EL VALOR DE RMR, QUEDA DETERMINADO POR LA SUMATORIA DE LOS PUNTAJES

ASIGANDOS A LOS DISTINTOS PARÁMETROS, SEGÚN TABLA DE CLASIFICACIÓN DE

BIENIAWSKI

RMR = A + B + C + D + E
EJEMPLO DE MAPEO TIPICO DE RMR
 CLASIFICACIÓN DEL MACIZO ROCOSO

RMR 0 a 20 MUY MALA CALIDAD GEOTÉCNICA

RMR 21 a 40 MALA CALIDAD GEOTÉCNICA

RMR 41 a 60 REGULAR CALIDAD GEOTÉCNICA

RMR 61 a 80 BUENA CALIDAD GEOTÉCNICA

RMR 81 a 100 MUY BUENA CALIDAD GEOTÉCNICA

MAPEO GEOMECANICO SUBTERRANEO

ZONIFICACIÓN GEOTÉCNICA POR RMR

 MAPEO GEOMECANICO SUPERFICIAL
N

INFLUENCIA
QUEBRADA
RMR = 45 RMR = 41

RMR = 41
RMR = 35

RMR = 31
RMR = 27
ZONA I
ZONA II

RMR = 42 ZONA III

RMR = 37 ZONA IV

RMR = 41 ZONA V
ZONA VI
ZONA VII
ZONA VIII
ZONA IX

RMR = 31 ZONA X
FALLA

ZONIFICACIÓN GEOTÉCNICA POR RMR

 MAPEO GEOMECANICO SUPERFICIAL
A B

TOPOGRAFÍA INICIAL

TOPOGRAFÍA ACTUAL

TOPOGRAFÍA FINAL

VISTA EN PERFIL ZONIFICACIÓN GEOTÉCNICA POR RMR

GRACIAS
