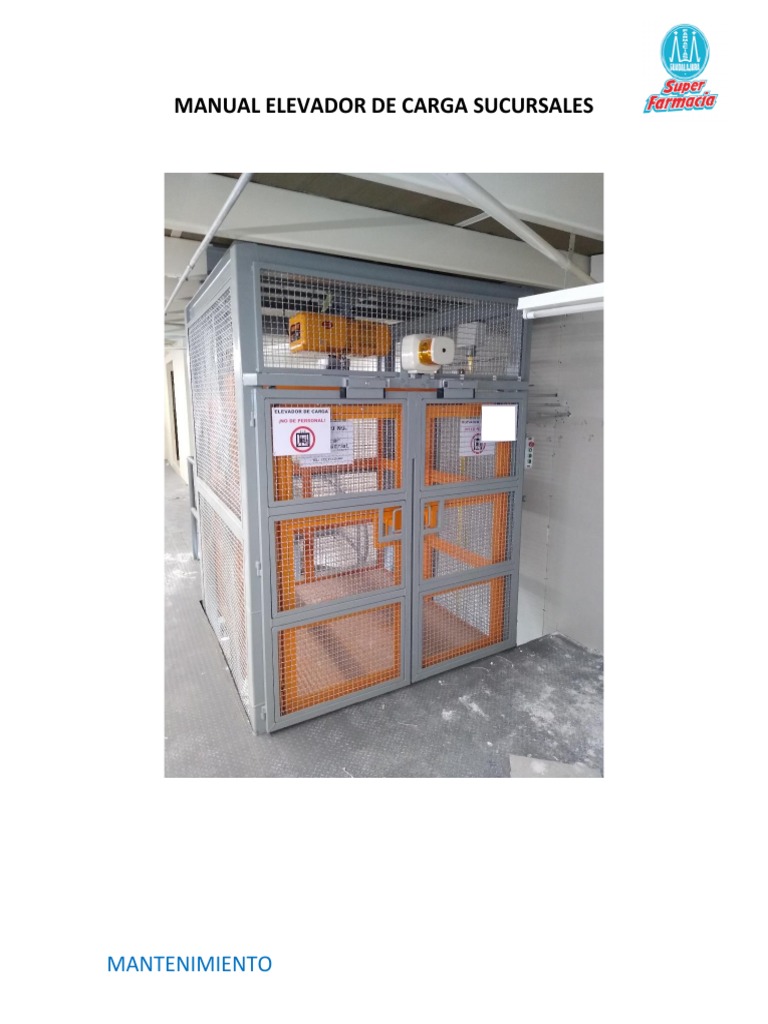

MANUAL ELEVADOR DE CARGA SUCURSALES

MANTENIMIENTO
 1. INTRODUCCION
2. ESTRUCTURA DE ELEVADOR DE CARGA.
2.1 ESPEDIFICACIONES ESTRUCTURALES.
2.2 ESPECIFICACIONES DE ELEMENTOS.
2.3 MEMORIAS DE DISEÑO ESTRUCTURAL.
3. ELEMENTOS DE SEGURIDAD.
3.1 CARACTERISTICAS Y ESPECIFICACIONES.
3.2 CATALOGO DE ESPECIFICACIONES.
4. DIAGRAMAS ELECTRICOS.
4.1 MEMORIAS DE SEÑAL ELECTRICOS.
5. DIAGRAMAS DE PROGRAMACION PLC.
5.1 DIAGRAMAS DE DISEÑO PROGRAMACION PLC.
5.2 DIAGRAMAS DE CONTROL DISPOSITIVOS DE
SEGURIDAD.
6. SEÑALETICA.

MANTENIMIENTO
 1. INTRODUCCION
Este manual de seguridad corporativa de fabricación de
elevadores de carga reconoce los elementos constitutivos
de seguridad y operación.

Como elementos constitutivos establece las pautas de la

construcción, la aplicación de materiales especificados, el
uso del calculo estructural de sus elementos.

La consolidación de seguridad en los elementos o

dispositivos instalados en este elevador de carga necesita
una atención especial a las recomendaciones expuestas en
este manual, como un documento que garantiza el correcto
funcionamiento.

El manual debe ser por lo tanto una herramienta viva y

presente de todas las implementaciones de elevadores de
carga en nuestra compañía.

La directriz que contiene este documento es utilizarse como

una guía para la implementación del nuevo diseño del
elevador de carga para sucursales de aperturas

MANTENIMIENTO
 2. ESTRUCTURA ELEVADOR DE CARGA

MANTENIMIENTO
2.1 ESPECIFICACIONES ESTRUCTURALES

NOTA: El sistema de cimentación es ilustrativo. Se debe de definir en base al estudio de mecánica de suelos

MANTENIMIENTO
2.1 ESPECIFICACIONES ESTRUCTURALES

NOTA: El sistema de cimentación es ilustrativo. Se debe de definir en base al estudio de mecánica de suelos

MANTENIMIENTO
2.1 ESPECIFICACIONES ESTRUCTURALES

MANTENIMIENTO
2.1 ESPECIFICACIONES ESTRUCTURALES

MANTENIMIENTO
2.1 ESPECIFICACIONES ESTRUCTURALES

MANTENIMIENTO
2.2 ESPECIFICACIONES DE ELEMENTOS

MANTENIMIENTO
2.2 ESPECIFICACIONES DE ELEMENTOS

MANTENIMIENTO
2.2 ESPECIFICACIONES DE ELEMENTOS

MANTENIMIENTO
2.2 ESPECIFICACIONES DE ELEMENTOS

MANTENIMIENTO
2.2 ESPECIFICACIONES DE ELEMENTOS

INSTALACION DE ELECTROIMÁN DE 600LBS CON SENSOR Y

LED, MARCA YALE, MODELO 87578

MANTENIMIENTO
 3. ELEMENTOS DE SEGURIDAD
3.1 ESPECIFICACIONES Y CARACTERISTICAS

GRILLETE MCA CROSBY

MOD G-2019 5/8"

ESLABON CONECTOR DE
CADENA HAMMERLOCK
5/16"

MANTENIMIENTO
3.1 ESPECIFICACIONES Y CARACTERISTICAS

CABLE VIAJERO PLANO 14

AWG DE 4 CONDUCTORES
MOD FC414;

CABLE VIAJERO PLANO 14

AWG DE 4 CONDUCTORES
MOD FC414

MANTENIMIENTO
3.1 ESPECIFICACIONES Y CARACTERISTICAS

SUMINISTRO E
INSTALACION DE SISTEMA
DE CONTROL PARA
AUTOMATIZACION,
SEGURIDAD, PROTECCION
Y OPERACIÓN DE EQUIPO

INSTALACION DE
INTERRUPTOR DE LIMITE
MOD 3SE5112-0CH50
MCA SIEMENS Y/O TEZUO
AWLCA12-2 CON LEVA
AJUSTABLE.

MANTENIMIENTO
3.1 ESPECIFICACIONES Y CARACTERISTICAS

INSTALACION DE
INTERRUPTOR DE LIMITE
MOD 3SE5112-0CH50
MCA SIEMENS Y/O TEZUO
AWLCA12-2 CON LEVA
AJUSTABLE. SOBRE GIRO.

INSTALACION DE SENSOR
INDUCTIVO BR400DDT
MARCA AUTONICS, 12-24
V DC DISTANCIA 400 MM
TRANSISTOR NPN

MANTENIMIENTO
3.1 ESPECIFICACIONES Y CARACTERISTICAS

INSTALACION DE BOLSA O
CAJA PORTACADENA
PARA POLIPASTO ENDOR
MODELO R-20

SUMINISTRO DE TABLERO
DE CONTROL CON PLC
MCA DELTA MOD
DVP14SS211R, FUENTE DE
PODER DVPPS05 MARCA
DELTA 100-240 VAC
5AMP, PASTILLA
TERMOMAGNETICA.
CONTADOR DE CICLOS Y
PROTECTOR DE FASE
MANTENIMIENTO
3.1 ESPECIFICACIONES Y CARACTERISTICAS

INSTALACION DE
TORRETA VISUAL CON
ALARMA AUDITIVA
INTEGRADA MODELO TL
100, MARCA HANYOUNG,
COLOR AMBAR

INSTALACION DE
ESTACION DE BOTONERA
DE CONTROL (4
BOTONES), MCA ALTECH
MOD TP-XJ9-4 BOTON DE
PARO INCLUIDO.

MANTENIMIENTO
3.1 ESPECIFICACIONES Y CARACTERISTICAS

POLIPASTO MARCA
ENDOR MODELO R-20
CAPACIDAD 1,250 KG

MANTENIMIENTO
4 DIAGRAMAS ELECTRICOS

Ver detalle en plano ELEC-01

MANTENIMIENTO
4.1 DIAGRAMAS DE SEÑAL ELECTRICO

Ver detalle en plano ELEC-06

MANTENIMIENTO
5. SEÑALETICA DE ELEVADOR DE CARGA
Señales informativas
• Paro de emergencia
• Alarma sonora
• Botonera de control

Dimensiones

22.4 X 22.4 cm

Color Rojo con contrastes blancos y

figuras en negro.

Dimensiones

22.4 X 22.4 cm

Color azul con contraste blancos y

amarillos.

Dimensiones 7 X 20 cm

Color blanco en fondo

Letras color rojo paro

Azul liberación de puertas

Negro sube y baja

MANTENIMIENTO
Señales obligatorias
• Capacidad máxima de carga

Dimensiones

Ancho 31.6 cm X Altura 15.8 cm

Color azul con contrastes blancos.

Capacidad máxima 500kg

Dimensiones

Ancho 31.6 cm X Altura 15.8 cm

Color azul con contrastes blancos.

Mantener las puertas cerradas

Dimensiones

Ancho 31.6 cm X Altura 15.8 cm

Color azul con contrastes blancos.

Mantener las puertas cerradas

MANTENIMIENTO
Señales restrictivas
• Si el equipo falla favor de reportar
• Restricciones de uso

Dimensiones

22.4 X 22.4 cm

Color Rojo con contrastes blancos y

figuras en negro.

Dimensiones

22.4 X 22.4 cm

Color Rojo con contrastes blancos y

figuras en negro.

MANTENIMIENTO
Señales restrictivas
• Restricciones de uso de elevador de carga

Dimensiones

44.7 X 44.7 cm

Color Rojo con contrastes blancos y

figuras en negro.

MANTENIMIENTO
NOTA: SE COMPARTIRAN EN FORMATOS PDF Y DWG SEGÚN
CORRESPONDA.
• LOS PLANOS ESTRUCTURALES
• MEMORIAS DE DISEÑO ESTRUCTURAL
• CATALOGO DE ESPECIFICACIONES
• DIAGRAMAS ELECTRICOS
• MEMORIAS DE SEÑAL ELECTRICOS
• DIAGRAMAS DE SEÑAL CONEXIÓN PLC ENTRADAS
Y SALIDAS
• ESPECIFICACIONES DE SEÑALETICA

MANTENIMIENTO
