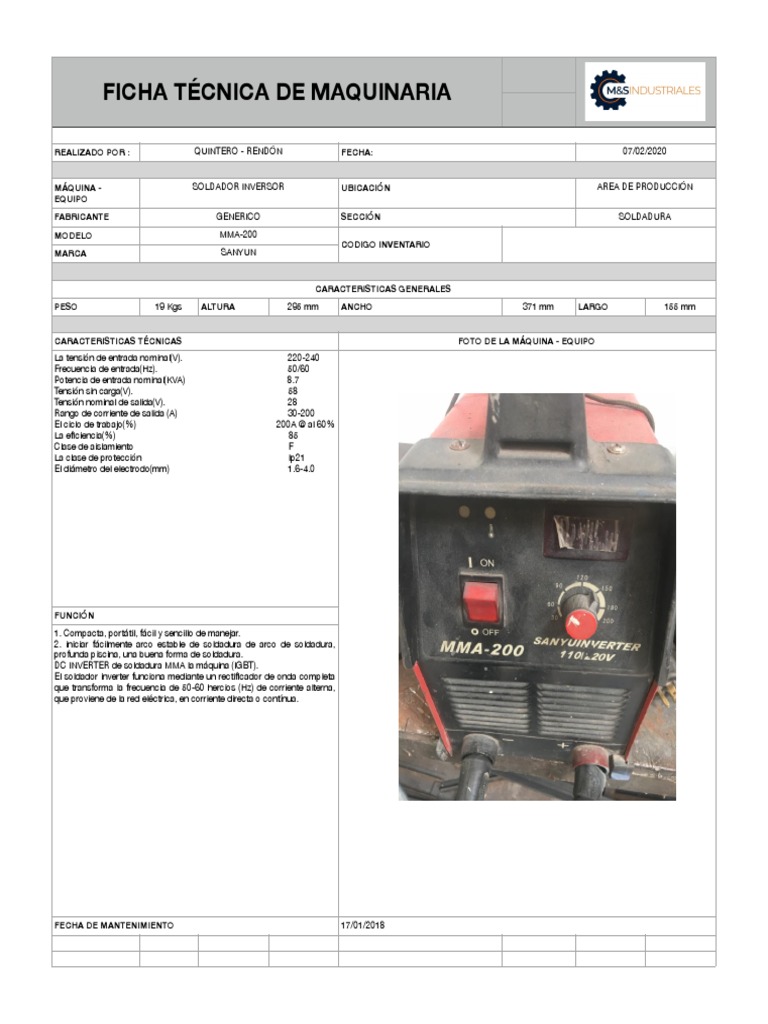

FICHA TÉCNICA DE MAQUINARIA

REALIZADO POR : QUINTERO - RENDÓN FECHA: 07/02/2020

MÁQUINA - SOLDADOR INVERSOR UBICACIÓN AREA DE PRODUCCIÓN

EQUIPO
SISTEMA
FABRICANTE GENERICO SECCIÓN SOLDADURA
ADMINISTRATIV
MODELO MMA-200
CODIGO INVENTARIO O
MARCA SANYUN

CARACTERISTICAS GENERALES
PESO 19 Kgs ALTURA 295 mm ANCHO 371 mm LARGO 155 mm

CARACTERISTICAS TÉCNICAS FOTO DE LA MÁQUINA - EQUIPO SEGURIDAD Y

La tensión de entrada nominal(V). 220-240
SALUD EN EL
Frecuencia de entrada(Hz). 50/60

Potencia de entrada nominal(KVA) 8.7

TRABAJO
Tensión sin carga(V). 58

Tensión nominal de salida(V). 28

Rango de corriente de salida (A) 30-200

El ciclo de trabajo(%) 200A @ al 60%

La eficiencia(%) 85

Clase de aislamiento F

La clase de protección Ip21

El diámetro del electrodo(mm) 1.6-4.0

SISTEMA
OPERATIVO

FUNCIÓN
1. Compacta, portátil, fácil y sencillo de manejar.

2. iniciar fácilmente arco estable de soldadura de arco de soldadura,

profunda piscina, una buena forma de soldadura.

DC INVERTER de soldadura MMA la máquina (IGBT).


El soldador inverter funciona mediante un rectificador de onda completa
que transforma la frecuencia de 50-60 hercios (Hz) de corriente alterna,
que proviene de la red eléctrica, en corriente directa o contínua.

FECHA DE MANTENIMIENTO 17/01/2018

 FICHA TÉCNICA DE MAQUINARIA

REALIZADO POR : QUINTERO - RENDÓN FECHA: 07/02/2020

MÁQUINA - ESMERILADORA UBICACIÓN AREA DE PRODUCCIÓN

EQUIPO
SISTEMA
FABRICANTE DEWALT SECCIÓN ESMERILADORA
ADMINISTRATIV
MODELO D28115
CODIGO INVENTARIO O
MARCA DEWALT

CARACTERISTICAS GENERALES
PESO 3105 grs ALTURA 150 mm ANCHO 50 mm LARGO 125 mm

CARACTERISTICAS TÉCNICAS FOTO DE LA MÁQUINA - EQUIPO SEGURIDAD Y

• Potencia | watts 1500
SALUD EN EL
• Voltaje | v. 120

• Velocidad | rpm 11000

TRABAJO
• Diámetro disco | pulgadas 4 1/2|5

• Diámetro disco | pulgadas 4 1/2

• Diámetro disco | pulgadas 5

• Amperaje | amps 13

• Tipo alámbrico

SISTEMA
OPERATIVO

FUNCIÓN
Esmeriladora con motor diseñado para la eliminación de material más
rápida y protección contra sobrecargas. El sistema de extracción de
polvo proporciona la mayor durabilidad expulsando el polvo y
escombros fuera de la herramienta. Doble protección a la abrasión
proporciona una mayor protección del motor contra el polvo dañino y la
ingestión de desechos. Reductor de vibración en empuñadura hacen
que su manejo sea más cómodo para el usuario. Ajustes a la herramienta
sin necesidad de llaves.


FECHA DE MANTENIMIENTO 17/01/2018

 FICHA TÉCNICA DE MAQUINARIA

REALIZADO POR : QUINTERO - RENDÓN FECHA: 07/02/2020

MÁQUINA - TALADRO DE BANCO UBICACIÓN AREA DE PRODUCCIÓN

EQUIPO
SISTEMA
FABRICANTE BAUKER SECCIÓN TALADRO
ADMINISTRATIV
MODELO BD160
CODIGO INVENTARIO O
MARCA BAUKER

CARACTERISTICAS GENERALES
PESO Kgs ALTURA 1800 mm ANCHO mm LARGO mm

CARACTERISTICAS TÉCNICAS FOTO DE LA MÁQUINA - EQUIPO SEGURIDAD Y

• Potencia Máxima 500-750 W
SALUD EN EL
• Modelo BD160

• Tipo de velocidad Variable. 16 TRABAJO

velocidades

• Velocidad 210 - 3840 rpm

• Potencia 550W

• Tipo de trabajo Profesional

• Tipo Taladro de Banco

• Mandril 5/8-pulg (16mm)




Características

Taladro con mandril rápido, botón de bloqueo de acciónamiento SISTEMA
permanente, mango auxiliar, botón de ajuste de posición del mango.

OPERATIVO

FUNCIÓN
Es un taladro fijo en posición vertical, que está sujeto mediante una
columna y cuenta con una base dónde se apoya la pieza que vayamos a
taladrar. Gracias a su sistema, permite sujetar la pieza y así realizar
trabajos de gran precisión, ejerciendo una presión uniforme durante todo
el proceso.

FECHA DE MANTENIMIENTO 17/01/2018

 FICHA TÉCNICA DE MAQUINARIA

REALIZADO POR : QUINTERO - RENDÓN FECHA: 07/02/2020

MÁQUINA - TALADRO FRESADOR UBICACIÓN AREA DE PRODUCCIÓN

EQUIPO
SISTEMA
FABRICANTE JAGUAR SECCIÓN FRESADOR
ADMINISTRATIV
MODELO ZX 7045
CODIGO INVENTARIO O
MARCA BEMCH GRINDER

CARACTERISTICAS GENERALES
PESO 590 / 680 Kgs ALTURA 2240  mm ANCHO 1240 mm LARGO 960 mm

CARACTERISTICAS TÉCNICAS FOTO DE LA MÁQUINA - EQUIPO SEGURIDAD Y

• Motor 0,75 kW/380 volts 1 hp
SALUD EN EL
• Capacidad máxima taladro 45 mm

• Recorrido del husillo 120 mm

TRABAJO
• Distancia husillo columna 260 mm

• Distancia husillo mesa 475 mm

• Cono morse # 4

• Rango de velocidades/pasos 95-1600 rpm/6

• Dimensiones de la mesa 820 x 240 mm

• Recorrido de la mesa 550 x 200 mm

• Peso neto/bruto 275/320 kg

• Medida de la nave 870 x 770 x 1150 mm

SISTEMA
OPERATIVO

FUNCIÓN
Es una máquina herramienta para realizar trabajos mecanizados por
arranque de viruta mediante el movimiento de una herramienta rotativa de
varios filos de corte denominada fresa.

FECHA DE MANTENIMIENTO 17/01/2018

 FICHA TÉCNICA DE MAQUINARIA

REALIZADO POR : QUINTERO - RENDÓN FECHA: 07/02/2020

MÁQUINA - TORNO DE BANCO CON CIERRE AUTOMÁTICO UBICACIÓN AREA DE PRODUCCIÓN

EQUIPO
SISTEMA
FABRICANTE JET SECCIÓN TORNO
ADMINISTRATIV
MODELO GBH-1340A
CODIGO INVENTARIO O
MARCA JET

CARACTERISTICAS GENERALES
PESO XXX ALTURA mm ANCHO mm LARGO mm

CARACTERISTICAS TÉCNICAS FOTO DE LA MÁQUINA - EQUIPO SEGURIDAD Y

• Diámetro admitido sobre el banco (pulg.) 13 SALUD EN EL
• Diámetro admitido sobre carro transversal (pulg.) 7-25/32
• Diámetro admitido a través del entrehierro (pulg.) 18-3/4 TRABAJO
• Largo del entrehierro (pulg.) 8
• Distancia entre los centros (pulg.) 40
• Diámetro interior del husillo (pulg.) 1-1/2
• Montura del husillo D1-4
• Número de velocidades del husillo 8
• Rango de velocidades del husillo (RPM) 70 - 2,000
• Ahusamiento del husillo con manguito MT-5 (MT-3)
• Número de tasas de alimentación longitudinal y transversal 40
• Rango de alimentaciones longitudinales (IPR) .0036 - .0325
• Rango de alimentaciones transversales (IPR) .0012 - .0345
• Número de roscas por pulgada 40 SISTEMA
• Rango de roscas por pulgada (TPI) 4 - 112
• Número de roscas métricas 27 OPERATIVO
• Rango de roscas métricas .02 - 6
• Tamaño máximo de herramienta (pulg.) 5/8 x 5/8
• Desplazamiento del carro compuesto (pulg.) 2-11/16
• Desplazamiento de carro transversal (pulg.) 6-5/16
• Desplazamiento del carro (pulg.) 35
• Desplazamiento de la contrapunta en el husillo (pulg.) 3-3/4
• Ahusamiento en la contrapunta del husillo MT-3
• Capacidad de luneta móvil (pulg.) 2-3/4
• Capacidad de luneta fija (pulg.) 2-5/8
• Ancho del banco (pulg.) 7-3/8
• Motor (HP) 2
• Precableado (V.) 230
• Estilo (Tipo) Belt Drive

FUNCIÓN
• Potente Performer le ayuda a proporcionar precisión piezas de metal en
menos tiempo, gracias a Geared Head. Gear Box le da gran Threading y
capacidades de alimentos sin cambios de Gear. 6 In. three-jaw Chuck. 8 in.
four-jaw Chuck. 12 in. Face Plate. Metric cambiar gears. Herramienta de 4 Vías
Post. Steady y siga resto. Robustos D1 – 4 Eje. 13 in. Swing sobre cama.
18 3/4in. Swing a través de la brecha. Centros de 40 cm. 1 3/8in. agujero a
través de husillo con # 3MT. Cuts 40 inch hilos y métricas 27 hilos. HP: 2,
soporte incluido: No, Velocidad (RPM): 70 – 2.000, corte de hilo (en.): 4 –
112 TPI, hilo de corte (mm): 0,2 – 6, Carruaje De Viaje (en.): 35, voltios: 230,
Ancho entre centros (en.): 40, velocidades de eje (Qty.): 8

FECHA DE MANTENIMIENTO 17/01/2018
