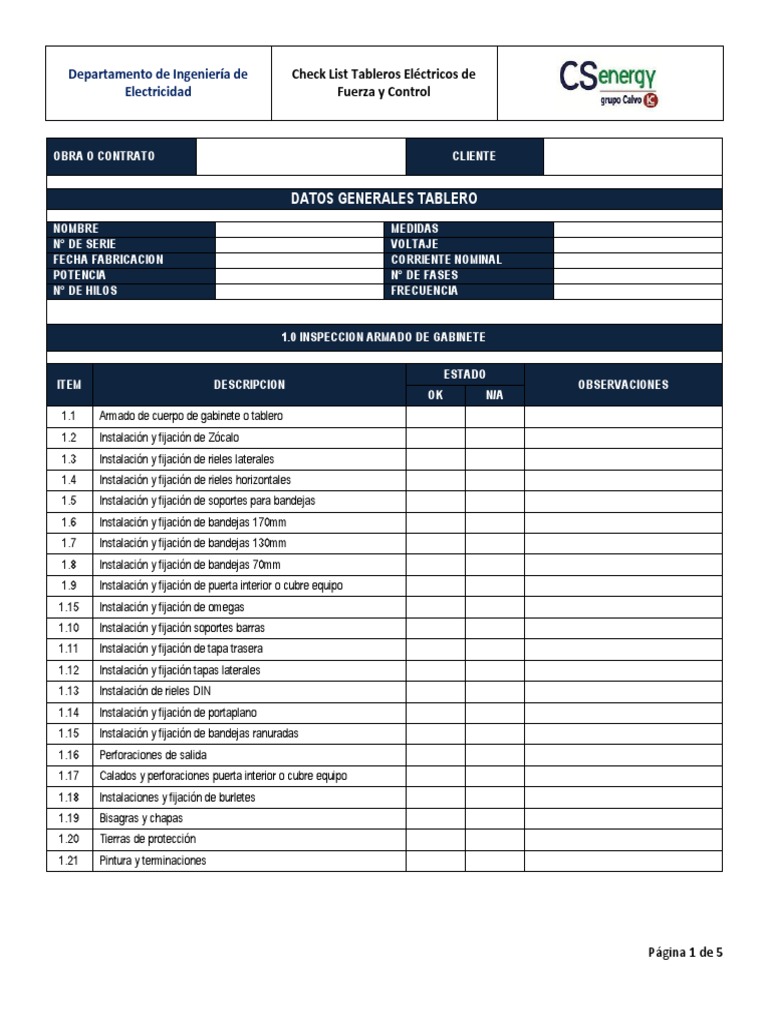

Departamento de Ingeniería de Check List Tableros Eléctricos de

Electricidad Fuerza y Control

OBRA O CONTRATO CLIENTE

DATOS GENERALES TABLERO

NOMBRE MEDIDAS
N° DE SERIE VOLTAJE
FECHA FABRICACION CORRIENTE NOMINAL
POTENCIA N° DE FASES
N° DE HILOS FRECUENCIA

1.0 INSPECCION ARMADO DE GABINETE

ESTADO
ITEM DESCRIPCION OBSERVACIONES
OK N/A
1.1 Armado de cuerpo de gabinete o tablero
1.2 Instalación y fijación de Zócalo
1.3 Instalación y fijación de rieles laterales
1.4 Instalación y fijación de rieles horizontales
1.5 Instalación y fijación de soportes para bandejas
1.6 Instalación y fijación de bandejas 170mm
1.7 Instalación y fijación de bandejas 130mm
1.8 Instalación y fijación de bandejas 70mm
1.9 Instalación y fijación de puerta interior o cubre equipo
1.15 Instalación y fijación de omegas
1.10 Instalación y fijación soportes barras
1.11 Instalación y fijación de tapa trasera
1.12 Instalación y fijación tapas laterales
1.13 Instalación de rieles DIN
1.14 Instalación y fijación de portaplano
1.15 Instalación y fijación de bandejas ranuradas
1.16 Perforaciones de salida
1.17 Calados y perforaciones puerta interior o cubre equipo
1.18 Instalaciones y fijación de burletes
1.19 Bisagras y chapas
1.20 Tierras de protección
1.21 Pintura y terminaciones

Página 1 de 5
 Departamento de Ingeniería de Check List Tableros Eléctricos de
Electricidad Fuerza y Control

2.0 INSPECCION DE ELEMENTOS DE FUERZA Y CONTROL TABLEROS

ESTADO
ITEM DESCRIPCION OBSERVACIONES
OK N/A
2.1 Instalación de protecciones generales
2.2 Instalación de mando rotativo prolongable
2.3 Instalación de enclavamiento mecánico
2.4 Instalación de adaptadores de conexión de protecciones
2.5 Instalación de cubre bornes para protecciones
2.6 Instalación de separadores de fase para protecciones o zócalo
2.7 Instalación de transformadores de corriente
2.8 Instalación de bobinas de maniobra en protecciones generales
2.9 Instalación de portafusibles de presencia de energía
2.10 Instalación de accesorios de control en protecciones generales
2.11 Instalación de portafusibles de protección medidores
2.12 Instalación de portafusibles de pilotos de control
2.13 Instalación de portafusibles de control
2.14 Instalación de barras repartidoras de fuerza
2.15 Instalación de barras repartidoras de control
2.16 Instalación de barras repartidoras de neutro y tierra
2.17 Instalación de protecciones de control
2.18 Instalación de protección asimetría
2.19 Instalación de protección sobretensión
2.20 Instalación de protección fuga a tierra
2.21 Instalación de protecciones diferenciales
2.22 Instalación de protecciones de sobrecarga
2.23 Instalación de toroides
2.24 Instalación de pilotos de control y maniobra
2.25 Instalación de medidores de parámetros eléctricos
2.26 Instalación de paneles de control HMI en cubre equipo o puerta
2.27 Instalación de elementos de comunicación
2.28 Instalación de extractor de aire
2.29 Instalación de sensor de temperatura
2.30 Instalación de relés de control y maniobra
2.31 Instalación de kit de alumbrado tablero
2.32 Instalación de fin de carrera puerta exterior
2.33 Instalación de elementos de control y maniobra en cubre equipo
2.34 Instalación de contactores de fuerza y control
Página 2 de 5
 Departamento de Ingeniería de Check List Tableros Eléctricos de
Electricidad Fuerza y Control

2.35 Instalación de fuentes de poder

2.36 Instalación de transformadores de voltaje
2.37 Instalación de borneras de fuerza
2.38 Instalación de borneras de control
2.39 Instalación de topes de fijación y separadores borneras
2.40 Instalación de enchufe para mantención

3.0 INSPECCION DE CABLEADO DE FUERZA Y CONTROL TABLEROS

ESTADO
ITEM DESCRIPCION OBSERVACIONES
OK N/A
3.1 Instalación de cableado de fuerza
3.2 Instalación de terminales
3.3 Instalación de manga termocontraibles
3.4 Marcación de cables de fuerza según diagrama
3.5 Torques y fijaciones
3.6 Instalación de cableado de control
3.7 Instalación de terminales
3.8 Instalación de conectores
3.9 Marcación de cables de control según diagrama
3.10 Torque y fijaciones
3.11 instalación de cables de comunicación
3.12 Marcación de cables de comunicación según diagrama
3.13 Torque y fijaciones
3.14 Instalación de Amarracable
3.15 Instalación de bases adhesivas
3.16 Instalación y fijación de espiral para cables
3.17 Instalación de bases y fijaciones por tornillo
3.18 Instalación de topes de fijación y separadores borneras
3.19 Ordenamiento de cables

Página 3 de 5
 Departamento de Ingeniería de Check List Tableros Eléctricos de
Electricidad Fuerza y Control

4.0 PRUEBAS DE FUNCIONAMIENTO

ESTADO
ITEM DESCRIPCION OBSERVACIONES
OK N/A
4.1 Encendido de pilotos de presencia de fase
4.2 Energización de protección general tablero
4.3 Encendido y funcionamiento de Voltímetro
4.4 Encendido y funcionamiento de Amperímetro
4.5 Encendido y funcionamiento de Wattmetro
4.6 Encendido y funcionamiento de medidor de energía digital
4.7 Prueba de falla de secuencia
4.8 Pruebas de falla de fuga a tierra
4.9 Pruebas de falla de ausencia de fase con carga
4.10 Pruebas de falla de sobrecorriente
4.11 Pruebas de falla de sobretensión (simulada)
4.12 Prueba de falla de asimetría (simulada)
4.13 Pruebas de secuencia de funcionamiento (según diagrama)
4.14 Encendido de pilotos indicadores de funcionamiento
4.15 Encendido de pilotos indicadores de fallas
4.16 Pruebas de funcionamiento de selectores
4.17 Pruebas de funcionamiento de botoneras
4.18 Prueba de funcionamiento de parada de emergencia
4.19 Prueba de funcionamiento de controles a distancia o remotos
4.20 Medición de voltajes en salidas (según diagrama)
4.21 Medición de voltajes en transformadores de control
4.22 Medición de entradas y salidas digitales (según diagramas)
4.23 Medición de entradas y salidas lógicas (según diagrama)
4.24 Prueba de comunicación (según diagrama)
4.25 Pruebas de funcionamiento (según lógica de relés programables)
4.26 Prueba de funcionamiento (según lógica de programación PLC)
4.27 Prueba de funcionamiento (según parámetros de VDF)
4.28 Pruebas de funcionamiento (según lógica de partidores suaves)
4.29 Prueba de funcionamiento (según parámetros de controlador)

Página 4 de 5
 Departamento de Ingeniería de Check List Tableros Eléctricos de
Electricidad Fuerza y Control

5.0 CHEQUEO FINAL

ESTADO
ITEM DESCRIPCION OBSERVACIONES
OK N/A
5.1 Placas de identificación tablero
5.2 Placas de identificación elementos de protección
5.3 Placas de identificación elementos de control
5.4 Placas de identificación elementos de maniobra
5.5 Placas de identificación elementos de señalización
5.6 placa de identificación barra neutro
5.7 placa de identificación barra tierra
5.8 Placa serie y datos
5.9 Placa marca y fabricación
5.10 Marcas para cables de fuerza
5.11 Marcas para cables de control
5.12 Numeración bornes de conexión
5.13 Porta planos
5.14 Diagramas de fuerza y control
5.15 Marca de torque
5.16 Placa policarbonato de protección de barras
5.17 Simbología de peligro
5.18 Tierras de protección puertas y tapas tablero
5.19 Protocolo de funcionamiento
5.20 Repuestos
5.21 Cubre bornes
5.22 Limpieza interior
5.23 Limpieza exterior
5.24 Embalaje

REALIZO REVISO

NOMBRE NOMBRE

CARGO CARGO

FIRMA FECHA FIRMA FECHA

Página 5 de 5
