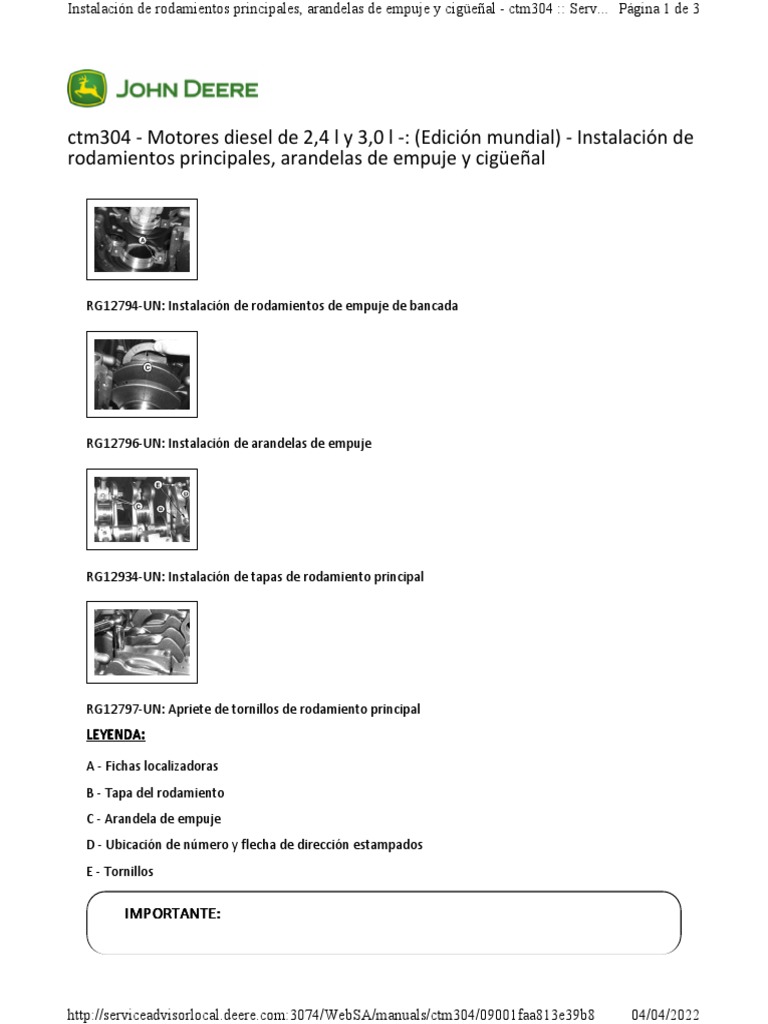

ctm304 ­ Motores diesel de 2,4 l y 3,0 l ­: (Edición mundial) ­ Instalación de

rodamientos principales, arandelas de empuje y cigüeñal

RG12794­UN: Instalación de rodamientos de empuje de bancada

RG12796­UN: Instalación de arandelas de empuje

RG12934­UN: Instalación de tapas de rodamiento principal

RG12797­UN: Apriete de tornillos de rodamiento principal

LEYENDA:

A ­ Fichas localizadoras
B ­ Tapa del rodamiento
C ­ Arandela de empuje
D ­ Ubicación de número y flecha de dirección estampados
E ­ Tornillos

IMPORTANTE:

http://serviceadvisorlocal.deere.com:3074/WebSA/manuals/ctm304/09001faa813e39b8 04/04/2022
Instalación de rodamientos principales, arandelas de empuje y cigüeñal - ctm304 :: Serv... Página 2 de 3

Si se instalan rodamientos principales o arandelas de empuje nuevos,

éstos deben instalarse como un conjunto equiparado.

Durante el armado, recubrir con abundante aceite de motor limpio:

• Núcleo de todos los rodamientos principales en el bloque
• Ambos lados de rodamientos principales y arandelas de empuje
• El DE completo de los muñones de rodamientos principales del cigüeñal

1. Instalar los insertos de los rodamientos principales superiores en el bloque. Asegurarse

que las fichas localizadoras (A) en los insertos estén colocadas correctamente con la
ranura en el núcleo del bloque, y que los orificios en el núcleo de rodamientos
principales se alineen con los orificios de aceite en los insertos de rodamientos.

2. ATENCION:
El cigüeñal es pesado. Planificar un procedimiento de elevación
adecuado para evitar lesiones. No usar una eslinga de elevación en
los muñones de biela o bancada.

Usar una eslinga y un aparato de elevación para colocar el cigüeñal cuidadosamente en

los insertos de los rodamientos principales.
3. Lubricar las arandelas de empuje con aceite de motor limpio. Instalar las arandelas de
empuje delanteras y traseras (C) en la cavidad de empuje entre el núcleo superior del
bloque de cilindros y el cigüeñal con las superficies perfiladas orientadas hacia el
cigüeñal.

NOTA:
El rodamiento de empuje debe instalarse con las ranuras orientadas
hacia las bridas del cigüeñal en el núcleo superior del bloque de
cilindros.

4. IMPORTANTE:
Siempre usar tornillos nuevos para los rodamientos principales.

Sumergir todos los tornillos de rodamientos principales en aceite del motor limpio y
colocarlos en las tapas de los rodamientos principales. Aplicar una cantidad
considerable de aceite a los insertos del rodamiento en las tapas.

http://serviceadvisorlocal.deere.com:3074/WebSA/manuals/ctm304/09001faa813e39b8 04/04/2022
Instalación de rodamientos principales, arandelas de empuje y cigüeñal - ctm304 :: Serv... Página 3 de 3

5. Instalar cada una de las tapas (B), rodamientos y tornillos (E) con los recesos y fichas
alineadas en el orden correspondiente. Comprobar que las lengüetas del rodamiento
también coincidan antes de apretar los tornillos.

NOTA:
Asegurarse que las tapas de los rodamientos principales se instalen
en los rebordes de los cuales se las sacó. Los números estampados en
las tapas están en orden numérico desde la parte delantera del
motor. La flecha debe apuntar hacia la parte delantera del motor (D).

6. IMPORTANTE:
No usar una herramienta neumática para instalar los tornillos de
los rodamientos principales, ya que se podrían dañar sus roscas.

Antes de apretar los tornillos en las tapas de rodamientos principales, asegurarse que
los rodamientos de empuje queden retenidos por la tapa de rodamientos de empuje.
7. Apretar todos los tornillos del rodamiento principal al par de apriete especificado.

Pieza Medida Valor especificado

Tornillos de rodamiento principal del cigüeñal Par de apriete 80 N˙m (59 lb­ft)

8. Girar el cigüeñal con la mano. Si no gira con facilidad, desarmar las piezas y determinar
la causa.
9. Revisar si el cigüeñal tiene el juego axial especificado.

Pieza Medida Valor especificado

Cigüeñal Juego axial 0,089 a 0,396 mm

(0.004 — 0.016 in)

RG,RG34710,1181­63­20070109
