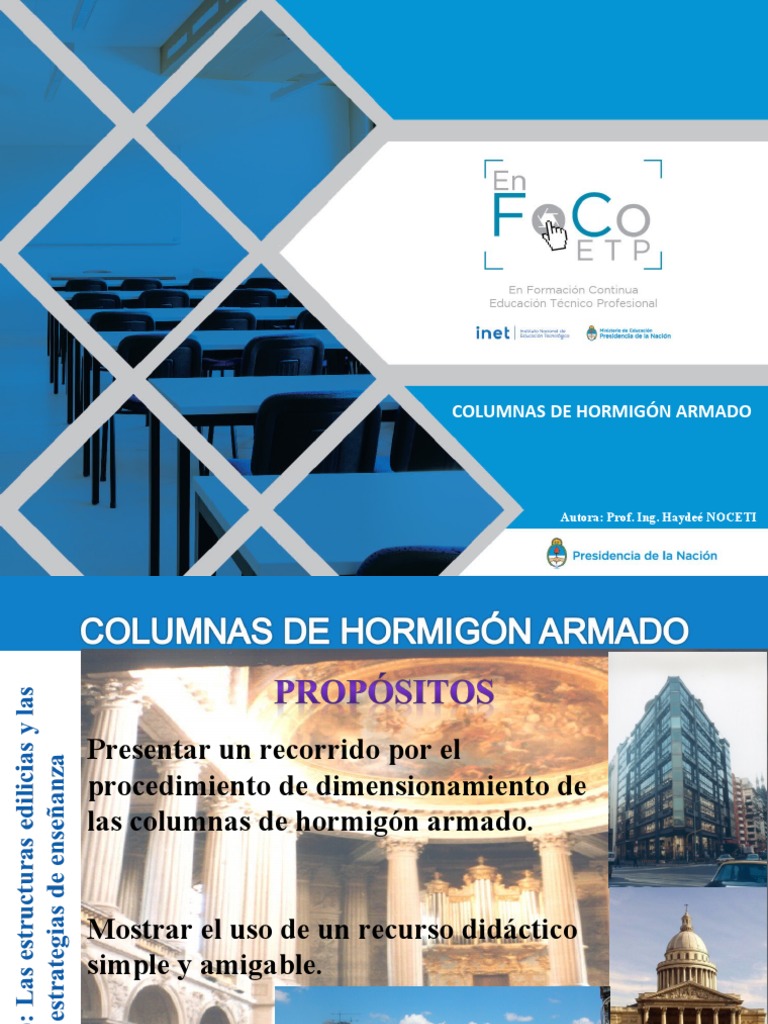

COLUMNAS DE HORMIGÓN ARMADO

Autora: Prof. Ing. Haydeé NOCETI

Presentar un recorrido por el
procedimiento de dimensionamiento de
las columnas de hormigón armado.

Mostrar el uso de un recurso didáctico

simple y amigable.

Autora: Prof. Ing. Haydeé Noceti

 DIMENSIONAMIENTO DE COLUMNAS

La estructura configura un sistema; de allí que
podamos hablar de un sistema estructural, en el que
existe una interrelación muy estrecha entre las partes
constitutivas.
 Si bien cada elemento estructural, por sí sólo, tiene la
fuerza que le da su propia función, existe un elemento
que, además, posee un valor estético que lo distingue:
la columna.

Columna: elemento de ancho b ≤ 5.d, donde d es el

lado menor (b ≥d). CIRSOC 201
Autora: Prof. Ing. Haydeé Noceti
Autora: Prof. Ing. Haydeé Noceti
 Dimensionamiento - Norma DIN y las normativas del
CIRSOC 201

Partimos del caso de columnas con cargas excéntricas

Consideramos una barra solicitada por una carga que

actúa paralelamente al eje baricéntrico, con una
excentricidad e.

P
e

Autora: Prof. Ing. Haydeé Noceti

Dimensionamiento - Norma DIN y las normativas del
CIRSOC 201

e
= MI = P.e
MI

Momento de
primer orden

SOLICITACIÓN FINAL ???

FLEXO COMPRESIÓN
Autora: Prof. Ing. Haydeé Noceti
Dimensionamiento - Norma DIN y las normativas del
CIRSOC 201

Pandeo o efecto de esbeltez o efecto de

e segundo orden

f : excentricidad adicional

f MII = P (e + f )

Momento segundo orden

Autora: Prof. Ing. Haydeé Noceti

ESBELTEZ

?
GRADO DE
ESBELTEZ

?
Autora: Prof. Ing. Haydeé Noceti
CÁLCULO DEL GRADO DE ESBELTEZ PARA
UNA SECCIÓN RECTANGULAR

Autora: Prof. Ing. Haydeé Noceti

 VALORES DE LA LONGITUD DE PANDEO sk

sk = .lcálculo

art.- art = l sk= 1 lc

emp.-art.  = 0.75 sk= 0.75 lc

emp.-libre =2 sk= 2 lc

emp.-libre =2 sk= 2 lc

Autora: Prof. Ing. Haydeé Noceti

 ¿ A QUÉ SOLICITACIONES ESTÁN SOMETIDAS
ESTAS COLUMNAS?
Columna sometida a compresión simple y sólo puede
existir el momento de segundo orden si la esbeltez (l) es
importante.

La excentricidad adicional f es <<< frente a la

excentricidad e. Entonces, como MI = P . e y
MII = P (e + f ), podemos expresar que MI es
aproximadamente igual a MII . En este caso, se puede
f
dimensionar con el momento de primer orden MI.
e

Autora: Prof. Ing. Haydeé Noceti

La excentricidad adicional f >>> e; por lo tanto,
MII >>> MI .

e
Esta barra se dimensiona a la flexo–
compresión con MII

Autora: Prof. Ing. Haydeé Noceti

 UNA FORMA DE CLASIFICAR A LAS COLUMNAS

- Columna robusta, de baja esbeltez

-  Columna de esbeltez mediana o moderada

- Columna de gran esbeltez

Autora: Prof. Ing. Haydeé Noceti

VALORES LÍMITES PARA 

Autora: Prof. Ing. Haydeé Noceti

 Valores límites de la esbeltez
Diagrama de momento Expresión matemática Valor de l límite
de l límite
M1  límite = 45 – 25



  + M1 = M2 límite = 20



M2
límite = 45 – 25. 0/ M2
M2

límite = 45

M1 límite = 45 – 25 (M1/ -M1)

límite = 45 + 25
M1 = 0 límite = 70

 límite = 45
columna centrada
M2 sometida a compresión
Si M1 y M2 tienden a cero simple


Autora: Prof. Ing. Haydeé Noceti

 DETERMINACIÓN DEL MOMENTO DE 2do ORDEN

MII = P (e + f )

Obtención de la excentricidad adicional f para valores de 

  Se considera que la excentricidad adicional se obtiene como la suma
de otras dos excentricidades. Existe una excentricidad fc. que
depende, como hemos indicado , de la posición de la carga.
f f

e e

Autora: Prof. Ing. Haydeé Noceti

Autora: Prof. Ing. Haydeé Noceti
 DETERMINACIÓN DEL VALOR DE f

El valor de f se puede determinar mediante el

siguiente gráfico. En el eje de las abscisas
están representados los valores de e0/d y en el
de las ordenadas f/d.

Autora: Prof. Ing. Haydeé Noceti

O MEDIANTE FÓRMULAS

Autora: Prof. Ing. Haydeé Noceti

 El valor de la
excentricidad e0 se
considera en el
tercio central de la
pieza, ya que en
esa sección se
produce la mayor
deformación
lateral

Autora: Prof. Ing. Haydeé Noceti


Para el caso de un extremo articulado y el otro elásticamente
empotrado:

 M0 = P. e0 siendo e0 = (0.60 . M2) / P



Autora: Prof. Ing. Haydeé Noceti

Un esquema de una estructura de hormigón
armado Autora: Prof. Ing. Haydeé Noceti
 Cálculo de sk
1
PROCESO DE CÁLCULO
2 Cálculo de  sk/d

3
Cálculo de límite

sí 5 Cálculo directo a flexo-compresión

con el momento de primer orden
4 límite

1 5
no


2
sí

e: excentricidad
d: lado correspondiente de   sí
la columna 6 e / d ≥ 3.5

no

7 Cálculo de f

8 Cálculo del momento de segundo orden

Cálculo de los coeficientes m y

Cálculo de los coeficientes m y
n
9 n 9

Determinación del grado

Determinación del grado
10 mecánico W0 mediante el 10
mecánico W0 mediante el
diagrama de interacción
diagrama de interacción

Cálculo de As1 y Cálculo de As1 y

11 As2, y de la cantidad y diámetro del
As2, y de la cantidad y acero.
11
diámetro del acero

Fin del cálculo 12

2
Se continúa en la diapositiva N° 37 Autora: Prof. Ing. Haydeé Noceti
 SECUENCIA DE CÁLCULO
MOMENTO DE MOMENTO DE 2do
PRIMER ORDEN ?????? ORDEN???????
1.- Cálculo de la luz de pandeo sk = .lc

2.- Se calcula la esbeltez 3.47 sk / b

3.- Se calcula el límite = 45 – 25 M1/ M2

Silímite,se dimensiona con M de

primer orden
Silímite,se analiza si 

Autora: Prof. Ing. Haydeé Noceti

Se calcula la excentricidad relativa en el tercio central

Autora: Prof. Ing. Haydeé Noceti

 DETERMINACIÓN DEL VALOR DE f
El valor de f se puede determinar mediante el
siguiente gráfico. En el eje de las abscisas
están representados los valores de e0/d y en el
de las ordenadas f/d.


Autora: Prof. Ing. Haydeé Noceti

PROBLEMA

Una columna rectangular de borde articulado-articulado,

ubicada sobre el segundo piso de un edificio multifamiliar
recibe una carga de los pisos superiores de 1000 kN. La altura
libre entre piso y piso es de 2.80 m; el espesor total de piso y
techo es de 0.18 m . El momento que recibe de la viga es de 8
0 kNm. Calcular la sección de armadura.
 Por razones arquitectónicas, las dimensiones de la columna
son 0.30 m x 0.40 m y se fijan las siguientes tensiones:
br = 1, 4 kN/cm2 (Norma DIN) ----- H17 ( CIRSOC en N/mm2)
bst = 42 kN/cm2 ( Norma DIN) ----- F24 ( CIRSOC en kN/cm2)

0.30
m
0.40 m
Autora: Prof. Ing. Haydeé Noceti
1. Cálculo de sk, longitud de pandeo

sk = ß . lc

sk = 2.80 + 0.18 m, siendo ß= 1

sk = 2.98 m
2. Cálculo de , esbeltez 
 Se calcula respecto de ambos ejes x-x e y-y.
 Esbeltez respecto del eje y-y:
y= (3.47 . 2.98 m) / 0.30 m
y = 34.46
Esbeltez respecto del eje x-x
x= 3.47 . 2.98 m / 0.40 m
x = 25.9
Autora: Prof. Ing. Haydeé Noceti
3. Cálculo de  límite

x límite = 45 – 25 M2/ M1

xlímite = 45 – 25 (-4 5 kNm / 8 0 kNm)

 x límite = 45 – 25 (-0.56)
x límite = 59 > x
x límite = 25.9

ylímite = 45 – 25 M2/ M1

ylímite = 45 – 25. 0/ 0
y límite = 45 > 34.5
Autora: Prof. Ing. Haydeé Noceti
4. Verificación de límite

Como en ambas direcciones límite, entonces no
se considera el efecto de pandeo en ninguno de los
dos planos.

En el plano x–x hay flexo - compresión y en el plano
y–y sólo se presenta compresión simple.

Respondida la pregunta inicial, pasamos al
dimensionamiento.


Autora: Prof. Ing. Haydeé Noceti

9. Cálculo de los coeficientes m y n

En el plano x–x existe flexo-compresión. Calculamos
los coeficientes adimensionales:
m = M1/ (b . d2.r)

m = 8000 kNcm/ (30 cm. (40 cm) 2 . 1,4 kN/cm2)

m = 0.12
n = P/ (b . d . r )
n = 1000 kN/ (30 cm.40 cm. 1,40 kN/cm2 )
n = 0.59

Autora: Prof. Ing. Haydeé Noceti

10. Cálculo de la armadura y cantidad de barras
As1 = As2

As1 = (w0 . b.d.r) / sT

As1 = ( 0.44 . 30 cm . 40 cm . 1,40 kN/cm2) / 4 2 kN/cm2

As1 = 17.6 cm2 Adoptamos 6 20

As1 real = 18.84 cm2

As2 = 17.6 cm2 Adoptamos 6  20

As1 real = 18.84 cm2

32
Autora: Prof. Ing.Haydeé Noceti
En el plano y–y se produce un esfuerzo de
comprensión simple.
En el caso de columnas sometidas a comprensión
pura, la cuantía (mecánica y geometría) permite
establecer la relación de capacidad resistente entre el
acero y el hormigón.
La Norma fija valores límites, inferiores y superiores de
las cuantías geométricas.
Definimos cuantía geométrica y mecánica
Cuantía geométrica
Se define como el cociente entre la sección de la
armadura y la sección del hormigón.
 µ = As / Ab
33
Autora: Prof. Ing.Haydeé Noceti
Donde:
-         As es la sección de la armadura.

-         Ab es la sección del hormigón.


En porcentaje:

µ = (As / Ab ) . 100

34
Autora: Prof. Ing.Haydeé Noceti
Cuantía mecánica
Se define como el cociente entre la resistencia del
acero y la resistencia del hormigón.
 W = (As . sT) / (Ab . r)

También se puede definir como:

W = (µ . s T) / r
límite inferior límite superior
% %
VALORES LÍMITES DE µ 0.80 9

35
Autora: Prof. Ing.Haydeé Noceti
6 ø 20 ____________ 18.84 cm²
6 ø 20 ____________ 18.84 cm²
Asr (total) = 37.68 cm²
Ab = 30 cm . 40 cm
Ab = 1.200 cm²

µ = (Asr / Ab) .100
µ = (37.68 cm² / 1.200 cm² ) .100
µ = 3,14 %

Como 9 % > 3.14 % > 0,80 %, entonces la armadura
calculada para la dirección x-x resiste la compresión
simple en la dirección y–y.


36
Autora: Prof. Ing.Haydeé Noceti
 Cálculo de sk

1
Cálculo de  sk/d
2

3 Cálculo de límite

sí 5 El cálculo es directo a flexo-

4 límite compresión con el momento
de primer orden

no
5
 1
2
sí
e: excentricidad
d: lado correspondiente
de la columna e / d ≥ 3.5. /70

6 sí
no
7 e0 /d <2
no
si

8 Cálculo de ek

Cálculo del momento de

9
segundo orden MII

Cálculo de los coeficientes m y Cálculo de los coeficientes m y

n
10 n 10

Determinación del grado mecánico W0

Determinación del grado mecánico W0
11
11
Cálculo de la sección de
Cálculo de la sección de
12 armadura y cantidad de barras
armadura y cantidad de barras
12

Fin del cálculo

37
1 Se continúa en la diapositiva N° 23 Autora: Prof. Ing.Haydeé Noceti


OBTENCIÓN DE LA EXCENTRICIDAD ADICIONAL ek PARA

VALORES DE 
         Cálculo de ek mediante diagrama.

Se desarrolla en los siguientes pasos.


1. Se calcula el valor de PSb

Donde:
-          P es la carga axil si que actúa durante la mayor parte de la
vida útil del elemento estructural. Puede tomarse igual al
70 % de la carga de servicio, no menor que la carga
permanente.

-        Sb es la sección de la barra del hormigón = b . A

-        es la esbeltez.

-        Eb es el módulo de elasticidad del hormigón.

  38
Autora: Prof. Ing.Haydeé Noceti
 39
Autora: Prof. Ing.Haydeé Noceti
El valor sf . l2 / Eb se proyecta en forma horizontal hasta la curva de la
cuantía geométrica adoptada m0.

Este valor se proyecta en forma vertical hasta encontrar el valor de f en

los gráficos de la parte inferior.

El valor de f se proyecta en forma horizontal hasta la ordenada, donde se
determina el valor de:

ek / (ef + ev) = x
ek = x . (ef + ev)


Donde:
-         ef es la excentricidad debida a la carga Pf, que provoca el
escurrimiento en el tercio central sk
-         ev es la excentricidad constructiva ev = sk /300.

40
Autora: Prof. Ing.Haydeé Noceti
 41
Autora: Prof. Ing.Haydeé Noceti
 DETERMINACIÓN DEL GRADO MECÁNICO W0


Con los valores de los coeficientes adimensionales m y n se

entra en el nomograma que se muestra en la siguiente
diapositiva (en función de la tensión del acero y de la relación
d1/d de flexo-compresión con efecto de segundo orden del
siguiente modo:

42
Autora: Prof. Ing.Haydeé Noceti
 - En la ordenada izquierda
marcamos el valor de m.
-  Sobre la recta inclinada
derecha, consideramos el
valor de sk/d,
- A partir del valor sk/d, se
sigue la línea inclinada hasta
encontrar el valor de e/d.
-Se traza una recta
punteada por este valor y el
valor de m.
- En la intersección de esta
recta con la curva n se
marca un punto.
- El grado mecánico w0 se
determina sobre el ábaco
que pasa por ese punto de
intersección.

43
Autora: Prof. Ing.Haydeé Noceti

Cálculo de las armaduras
  Se hallan las armaduras
simétricas:
A s1 = (½ . w0 . b . d . r )/ st

A s2 = (½ . w0 . b . d . r )/ st


COMO SE PUEDE APRECIAR, EL CÁLCULO DE COLUMNA PARA
UNA ESBELTEZ MAYOR QUE 70 NO ES SIMPLE.

44
Autora: Prof. Ing.Haydeé Noceti
 45
Autora: Prof. Ing.Haydeé Noceti
