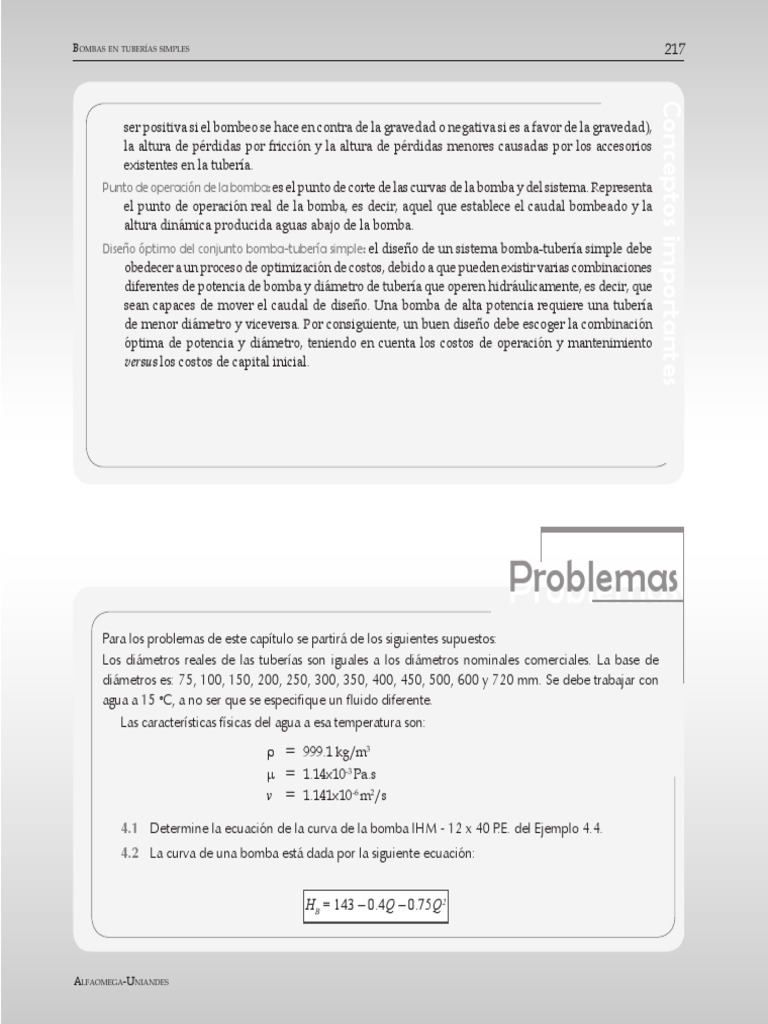

Bombas en tuberías simples 217

217

Conceptos importantes
ser positiva si el bombeo se hace en contra de la gravedad o negativa si es a favor de la gravedad),
la altura de pérdidas por fricción y la altura de pérdidas menores causadas por los accesorios
existentes en la tubería.
Punto de operación de la bomba: es el punto de corte de las curvas de la bomba y del sistema. Representa
el punto de operación real de la bomba, es decir, aquel que establece el caudal bombeado y la
altura dinámica producida aguas abajo de la bomba.
Diseño óptimo del conjunto bomba-tubería simple: el diseño de un sistema bomba-tubería simple debe
obedecer a un proceso de optimización de costos, debido a que pueden existir varias combinaciones
diferentes de potencia de bomba y diámetro de tubería que operen hidráulicamente, es decir, que
sean capaces de mover el caudal de diseño. Una bomba de alta potencia requiere una tubería
de menor diámetro y viceversa. Por consiguiente, un buen diseño debe escoger la combinación
óptima de potencia y diámetro, teniendo en cuenta los costos de operación y mantenimiento
versus los costos de capital inicial.

Problemas
Problemas
Para los problemas de este capítulo se partirá de los siguientes supuestos:
Los diámetros reales de las tuberías son iguales a los diámetros nominales comerciales. La base de
diámetros es: 75, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600 y 720 mm. Se debe trabajar con
agua a 15 oC, a no ser que se especifique un fluido diferente.
Las características físicas del agua a esa temperatura son:

ρ = 999.1 kg/m3
µ = 1.14x10-3 Pa.s
v = 1.141x10-6 m2/s

4.1 Determine la ecuación de la curva de la bomba IHM - 12 x 40 P.E. del Ejemplo 4.4.
4.2 La curva de una bomba está dada por la siguiente ecuación:

HB = 143 _ 0.4Q _ 0.75Q2

Alfaomega-Uniandes
218
218 Juan Saldarriaga

Problemas
y la curva del sistema en que se encuentra instalada está dada por:

Hs = 50 + 0.69Q2

Calcule el caudal que pasa por la tubería.

4.3 Resuelva el Ejemplo 4.2 si la bomba se instala a nivel del mar (presión atmosférica de 101350
Pa). Compare los resultados de los dos problemas.
4.4 Para el sistema de riego de un cultivo intensivo de cítricos se debe instalar una bomba
IHM - 12 x 10 P.E., cuyas curvas se muestran en la Figura 4.13, con el fin de bombear 95
l/s de agua. Si la caseta de bombeo se localiza de tal manera que el nivel de succión de la
bomba queda 3.2 m por encima del nivel del agua en la fuente, ¿cuál es la máxima longitud
de tubería de succión que puede colocarse si ésta tiene un diámetro de 200 mm en PVC?
El coeficiente global de pérdidas menores es de 2.4, el cual incluye una válvula de cheque,
un codo y dos uniones. La presión atmosférica en el sitio del cultivo es de 93500 Pa.
4.5 En la batería de producción 2 (PF2), en el campo petrolero de Caño Limón (Arauca, Colombia),
se generan 2.21 m3/s de agua de producción en el proceso de extracción de petróleo. El agua
sale a una temperatura de 98 oC y se enfría a 20 oC, a través de una serie de piscinas y de
sistemas de aspersión. Una de las formas de evacuar las aguas es enviarlas al Río Arauca, el cual
se encuentra a 2360 m de la piscina de enfriamiento 4, desde donde se iniciaría el bombeo.
Si se dispone de una tubería de acero (ks = 0.046 mm) de 900 mm de diámetro, ¿cuál sería
la potencia de 3 bombas en paralelo requerida para bombear el agua si su eficiencia es de
84%? La viscosidad cinemática del agua a 20 °C es 1.007x10-6 m2/s, la densidad es 998.2
kg/m3 y el coeficiente global de pérdidas menores es de 12.
4.6 Para el sistema de abastecimiento de agua de la ciudad de Santa Marta, Colombia, es
necesario bombear 120 l/s adicionales entre la estación de bombeo de la Universidad del
Magdalena y el tanque en el Cerro de las Tres Cruces. Se desea, por razones estratégicas y
de mantenimiento, utilizar una bomba IHM 12 x 40 PE adicional, junto con una tubería en
PVC paralela a la original (ver Ejemplo 4.4).
¿Qué diámetro debe tener dicha tubería? Suponga que el coeficiente global de pérdidas
menores es de 5.7. La longitud de tubería, la diferencia de nivel y las características físicas
del agua son iguales a las del Ejemplo 4.4.
Si el caudal resultante es superior al demandado (120 l/s), ¿cuál sería el coeficiente de pérdidas
menores que tendría una válvula semicerrada para que el sistema bombeara exactamente el
caudal demandado?
4.7 Para bombear las aguas de la batería de producción 2 (PF2) del campo petrolero de Caño
Limón, Arauca, se cuenta con tres bombas en paralelo con las características mostradas en la
Figura P4.7. ¿Cuál sería el diámetro de la tubería de acero (ks = 0.046 mm) que se requeriría

Alfaomega-Uniandes
Bombas en tuberías simples 219
219

Problemas
para bombear los 2.21 m3/s de agua de producción? ¿Cuál sería este diámetro si el material
fuera hierro galvanizado (ks = 0.15 mm)? En ambos casos, ¿cuál sería la energía consumida
en una válvula cuyo objetivo fuera regular el caudal de tal manera que se bombearan
exactamente los 2.21 m3/s?

Figura P.4.7

Los diámetros disponibles comercialmente para los dos materiales son:

Acero (mm) 500 600 680 900 1000

Hierro (mm) 500 600 700 900 1000

Las características del fluido, de la longitud de tubería y del coeficiente global de pérdidas
menores (sin incluir la válvula de regulación) son iguales a las del Problema 4.5.
4.8 En la Figura P4.8a se muestra el esquema de una tubería simple con bombeo. En la figura
P4.8b se muestran las curvas de la bomba instalada en la tubería. Calcule el caudal que pasa
por la tubería. ¿Cuál es la potencia requerida? La tubería tiene un diámetro de 200 mm en
acero comercial. Los coeficientes de pérdidas menores son: entrada km = 0.5, cheque km =
4.5, codo km = 0.8, válvula km = 1.2, salida km = 1.0, uniones km = 7.0.
4.9 ¿Cuáles serían el efecto sobre el caudal, la potencia requerida y la eficiencia si el material
de la tubería del problema anterior se cambia a PVC?
4.10 Si en el Problema 2.1 se desea duplicar el caudal que pasa por la tubería de 200 mm que
conecta los dos tanques (almacenamiento y floculador), ¿cuál es la potencia de la bomba
que es necesario colocar? ¿Cuál es la altura aumentada localmente por la bomba?

Alfaomega-Uniandes
220
220 Juan Saldarriaga

Problemas
Figura P. 4.8a
Esquema de una
tubería simple con
bombeo.

Figura P.4.8b
Curvas de la bomba
instalada en la tubería.

Q (l/s)

4.11 Para el sistema de distribución de agua de un municipio mediano es necesario bombear 365
l/s de agua desde la bocatoma hasta el tanque desarenador de la planta de tratamiento. Se
desea colocar tres bombas en paralelo, de tal forma que permanentemente operen dos y una
quede en reserva. Las curvas de las bombas se muestran en la Figura P4.11. La longitud total
de la tubería es de 484 m y la diferencia de nivel entre las dos estructuras es de 27.6 m. Si se
supone un coeficiente global de pérdidas menores de 18.3, ¿cuál es el diámetro de tubería
en hierro galvanizado que debe colocarse?, ¿cuál es la potencia requerida en la bomba?, ¿cuál
es la eficiencia de ésta?
4.12 Una bomba con diámetro de succión de 100 mm y diámetro de descarga de 150 mm produce
un incremento en la presión del agua de 250 KPa cuando el caudal bombeado es de 98 l/s.
¿Cuál es la altura Hm aumentada por la bomba? ¿Cuál es la potencia necesaria para mover la
bomba si su eficiencia es de 69%?

Alfaomega-Uniandes
Bombas en tuberías simples 221
221

Problemas
Figura P.4.11

Q (l/s)

4.13 Una bomba va a ser instalada en una tubería horizontal. La presión atmosférica del sitio de instalación
es de 89500 Pa. La bomba requiere una NPSH de 3.2 m de altura absoluta de agua cuando bombea
un caudal de 165 l/s. La tubería horizontal tiene un diámetro de 250 mm en hierro galvanizado. Calcule
a qué distancia del embalse de entrada puede colocarse la bomba, de tal manera que ésta no cavite.
El embalse genera una altura de 2.7 m por encima del nivel de la tubería.
4.14 Resuelva el Problema 4.13 si el material de la tubería cambia a PVC.
4.15 Resuelva el Problema 4.13 si la tubería tiene una pendiente adversa al sentido del flujo de 2.5%.
4.16 En la Figura P4.16 se muestra una parte del esquema de una planta de tratamiento de aguas
residuales, el cual incluye la conexión entre el tanque estabilizador y el reactor UASB. El caudal
de agua que debe ser tratado es de 190 l/s. La tubería que conecta los dos tanques puede ser
de 100, 150 o 200 mm de diámetro. Si ésta debe ser de PVC y sus coeficientes de pérdidas
menores incluyen una entrada (km = 1.0), una salida (km = 0.5), una válvula (km = 1.9) y dos semicodos
(km = 0.1 c/u), ¿cuál es la potencia de la bomba que debe ser colocada en cada uno de los tres casos?
Haga un estimativo de los costos de cada alternativa y seleccione aquella que tenga costo mínimo.

Figura P.4.16

Alfaomega-Uniandes
222
222 Juan Saldarriaga

4.17 Resuelva el Problema 4.16 si el material de la tubería se cambia a acero comercial.

Problemas
4.18 En la Figura P4.18a se muestra parte de la planta de tratamiento de aguas para el sistema de
abastecimiento de una población de 150.000 habitantes. El caudal demandado es de 440
l/s. La tubería, de PVC, tiene una longitud total de 312 m, un coeficiente global de pérdidas
menores de 4.1, sin incluir la válvula, y un diámetro de 350 mm. En el municipio se dispone
de una bomba cuyas curvas se muestran en la Figura P4.18b. Calcule el coeficiente de
pérdidas menores que debe tener la válvula a fin de que el caudal que llega al desarenador
sea exactamente igual al caudal demandado.

Figura P.4.18a
Parte de la planta de tratamiento de aguas para el sistema de abastecimiento de una
población de 150.000 habitantes.

Figura P.4.18b
Curvas de la
bomba disponibles
en el municipio.

Q (l/s)

Alfaomega-Uniandes
Bombas en tuberías simples 223
223

Problemas
4.19 Resuelva el Problema 4.18 si la tubería es de hierro galvanizado.
4.20 En el Problema 4.18, calcule la eficiencia global del bombeo incluyendo las pérdidas menores
causadas por la válvula como parte de la energía perdida en la bomba.
4.21 Para llevar a cabo un experimento sobre la formación de películas biológicas en sistemas de
distribución de agua potable, se requiere construir un montaje especial en un laboratorio
de hidráulica, para el cual se va a utilizar la bomba IHM GS 100-12 mostrada en la Figura
P4.21. Si la altura topográfica que tiene que ser vencida por la bomba es de 1.3 m y la
tubería tiene una longitud de 12 m, un ks de 0.0015 mm, un diámetro de 100 mm y un km
de 2.5, ¿cuál es el caudal máximo que puede ser enviado por la bomba?

Figura P.4.21
Curvas de la bomba IHM
GS 100-12.

Alfaomega-Uniandes
224
224 Juan Saldarriaga

Problemas
4.22 Si en el diseño del problema anterior se requiere triplicar la longitud de la tubería, ¿cuál sería
el nuevo caudal máximo?
4.23 Teniendo en cuenta los datos del Problema 4.21, ¿cuál debería ser el coeficiente de pérdidas
menores si se quisiera que el caudal máximo se redujera a 80% del obtenido en dicho
problema?
4.24 Para llevar a cabo un estudio sobre el lavado de tuberías de sistemas de distribución de agua
potable, se requiere construir un montaje especial en un laboratorio de hidráulica. Para el
montaje se cuenta con una bomba IHM 40A – 5 hy – Flo, la curva de esta se puede ver en
la Figura P4.24. La altura topográfica es de 1 m, la tubería tiene una longitud de 10 m, un
ks de 0.0015 mm y un diámetro de 150 mm y un km de 2.5. ¿Cuál es el caudal máximo que
puede ser enviado por la bomba?

Figura P.4.24
Curvas de la bomba
IHM 40A – 5 hy - flo.

4.25 Si en el diseño del Problema 4.24 se cambia la tubería por una de concreto (ks de 0.0003 m)
y el coeficiente de pérdidas menores es de 3, ¿cuál es el nuevo caudal máximo?
4.26 Si se requiere que el caudal máximo del problema anterior se aumente en 10%, contando
con los mismos datos, ¿cuál debería ser el coeficiente de pérdidas menores?

Alfaomega-Uniandes
Bombas en tuberías simples 225
225

Problemas
4.27 Para llevar a cabo un estudio sobre el efecto de la formación de películas biológicas en el ks
de las tuberías de los sistemas de distribución de agua potable, se debe construir un montaje
especial en un laboratorio de hidráulica, para el cual se cuenta con la bomba IHM GS 100-12
mostrada en la Figura P4.21. Si la altura topográfica que tiene que ser vencida por la bomba es
de 1.6 m y la tubería tiene una longitud de 10 m, un ks de 0.0015 mm y un diámetro de 150
mm y un km de 2.5, ¿cuál es el caudal máximo que puede ser enviado por la bomba?
4.28 Para realizar un estudio de fugas en tuberías de distribución de agua potable, es necesario
implementar un montaje en un laboratorio de hidráulica. Para realizar los experimentos necesarios
se cuenta con una bomba IHM 20H 6.6; la curva de esta se puede ver en la Figura P4.28. La
altura topográfica que debe ser vencida por la bomba es de 1.5 m, la tubería tiene una longitud
de 5 metros, un diámetro de 100 mm y es de PVC. Si el caudal máximo es de 0.010 m3/s, ¿cuál
es el coeficiente de pérdidas menores?
4.29 Teniendo en cuenta los datos del problema anterior, si el coeficiente de pérdidas menores es de
2.2, ¿cuál es el caudal máximo que pasa por la tubería?
4.30 Para los datos del problema anterior, si se requiere disminuir el caudal en 50% y se cambia la
tubería por una de acero, ¿cuál sería el nuevo coeficiente de pérdidas menores?

Figura P.4.28
Curvas de la bomba
IHM 20H 6.6.

Alfaomega-Uniandes
140 Juan Saldarriaga

ANEXOS
ANEXOS
ANEXO 1

Rugosidad absoluta (ks ) para diferentes materia-

les utilizados en la fabricación de tuberías

Material Ks (mm)
Vidrio 0.0003
PVC, CPVC 0.0015
Asbesto cemento 0.03
GRP 0.03
Acero 0.046
Hierro forjado 0.06
CCP 0.12
Hierro fundido asfaltado 0.12
Hierro galvanizado 0.15
Arcilla vitrificada 0.15
Hierro fundido 0.15
Hierro dúctil 0.25
Madera cepillada 0.18-0.9
Concreto 0.3-3.0
Acero bridado 0.9-9

Anexo 2
Coeficientes de pérdidas menores
La ecuación para el cálculo de las pérdidas menores de energía causadas por los accesorios en
una tubería es de la siguiente forma:

(A2.1)

donde:
hm = energía por unidad de peso perdida en el accesorio.
km = coeficiente de pérdidas menores del accesorio.
v = velocidad media del flujo en la tubería.
g = aceleración de la gravedad.

Alfaomega-Uniandes
Tuberías simples. Capacidad, diseño y calibración
141

Por lo general, el valor del coeficiente de pérdidas menores (km) es un valor empírico, deducido de pruebas
en laboratorio. Sin embargo, algunos de los accesorios típicos de tuberías pueden ser analizados utilizando las
ecuaciones de conservación de energía y conservación de momentum, con el fin de deducir sus coeficientes.
Las siguientes tablas muestran un resumen de coeficientes de pérdidas menores para accesorios de uso
frecuente en sistemas de tuberías, los cuales deben utilizarse en todos los algoritmos de diseño presentados
en este capítulo.

TABLAS
TABLAS
Coeficientes para pérdidas en accesorios y codos

Accesorio km
Tabla A2.1
Válvula de globo, completamente abierta 10.0 Coeficientes de pérdida en
codos de 90o con diferentes
Válvula en ángulo, completamente abierta 5.0 relaciones entre el radio de
curvatura (r) y el diámetro
Válvula de cheque, completamente abierta 2.5
de la tubería.
Válvula de compuerta, completamente abierta 0.2
Válvula de compuerta, con 3/4 de apertura 1.00-1.15
Válvula de compuerta, con 1/2 de apertura 5.6
Válvula de compuerta, con 1/4 de apertura 24.0
Codo de radio corto (r/d ± 5 6 1) 0.9
Codo de radio mediano 0.75-0.80
Codo de gran radio (r/d ± 5 6 1.5) 0.6
Codo de 45 o
0.4-0.42
Retorno (curva en U) 2.2
Tee en sentido recto 0.3
Tee a través de la salida lateral 1.8
Unión 0.3
Ye de 45 , en sentido recto
o
0.3
Ye de 45o, salida lateral 0.8
Entrada recta a tope 0.5
Entrada con boca acampanada 0.1
Entrada con tubo reentrante 0.9
Salida 1.0

Alfaomega-Uniandes
