PARCIAL MECÁNICA DE FLUIDOS GRUPO 5 Y6

Nombre:_________________________________ C.C. __________________________________

Nombre:_________________________________ C.C. __________________________________
Nombre:_________________________________ C.C. __________________________________

Para los siguientes ejercicios tener en cuenta lo siguiente:

- Se adjuntan las tablas correspondientes a: el agua a diferentes temperaturas, la rugosidad para

diferentes tuberías, coeficientes de pérdidas por accesorios y diámetros nominales y reales. También
se adjunta el diagrama de Moody.
- Las ecuaciones las encuentran en las notas de clase. Usar las de Darcy para las pérdidas de energía
- Desarrollar los ejercicios con 4 cifras decimales.
- Resolver los ejercicios a mano, letra legible, escanearlos y enviar un solo archivo PDF. Se califica
tanto desarrollo como resultado.
- Si algún ejercicio es desarrollado en Excel para la realización de iteraciones, adjuntar el archivo de
Excel con el parcial.
- La fecha límite de entrega a Google Classrroom es el lunes 28 de marzo a las 11:59 pm.
- Al enviar el parcial poner en el asunto del correo: Parcial 2 Hidráulica “APELLIDOS
MAYÚSCULA”. Ej: Parcial 2 Hidráulica BOLAÑOS ÁLVAREZ CORREA
- La interpretación de los enunciados hace parte de la evaluación del parcial.

Para los siguientes ejercicios, XX es la suma de los últimos dígitos de la cédula de cada uno.
1. Determinar el caudal de agua que fluye a 10°C por una tubería de PVC de 200mm de
diámetro, con una pérdida de energía, en 550 m, de XX m.

2. ¿Qué diámetro debe tener una tubería nueva de acero sin recubrimiento de 4000 m de
longitud para transportar 500 l/s de agua a 20°C con una caída en la línea de alturas
piezométricas de 100+XX m?

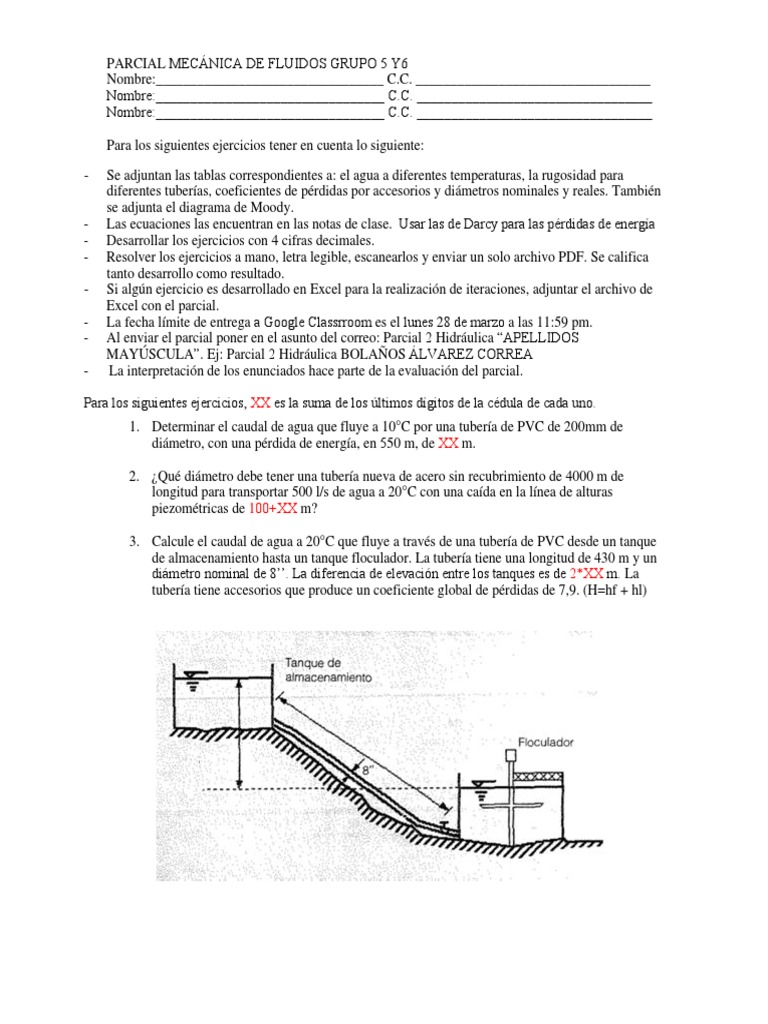

3. Calcule el caudal de agua a 20°C que fluye a través de una tubería de PVC desde un tanque
de almacenamiento hasta un tanque floculador. La tubería tiene una longitud de 430 m y un
diámetro nominal de 8’’. La diferencia de elevación entre los tanques es de 2*XX m. La
tubería tiene accesorios que produce un coeficiente global de pérdidas de 7,9. (H=hf + hl)
4. El sistema de toma de un acueducto municipal incluye una estación de bombeo que envía el
agua hacia un tanque desarenador localizado en la cima de una colina. El caudal demandado
por la población es de 260 l/s, el cual es bombeado a través de una tubería de 12” en asbesto
cemento. La tubería tiene una longitud total de 370m (0.5*XX m son de tubería de succión
y el resto de tubería de impulsión) y cuenta con un coeficiente global de pérdidas menores
de 1.5 para la tubería de succión, y para la tubería de impulsión 1.8. Calcule a) la potencia
requerida de la bomba si su eficiencia es del 75%; b) la máxima altura a la que pueda ser
colocada la bomba por encima del nivel de la superficie del agua si la bomba tiene un
NPSHrecomendada por el fabricante de 4.5 metros. Suponga agua a 20°C y presión
atmosférica 90000 Pa.

5. En el sistema mostrado en la figura circula agua a 15°C, con un caudal de 500+XX L/min.
La tubería 1 de acero galvanizado tiene un diámetro nominal de 3”, y la tubería 2 de acero
nuevo sin recubrimiento un diámetro nominal de 4”. En la tubería 1 hay una válvula de
compuerta y dos codos de 90° largo, mientras que por la tubería de 4” hay dos válvulas
alfareras y 2 codos de radio corto. Determinar el caudal en cada una de las ramas y la caída
de presión entre A y B.
Tabla 1. Valores de rugosidad para tuberías de diferente material

Tabla 2. Pérdidas de carga localizadas en accesorios

Tabla 3. Para los ejercicios tomar estos datos de diámetro nominal. Nota: En la realidad, para cada
tipo de tubería se tienen diámetros nominales y reales diferentes que son proporcionados
generalmente por el fabricante.

Tabla 4. Densidad y viscosidad para el agua a diferentes temperaturas

Figura 1. Diagrama de Moody
