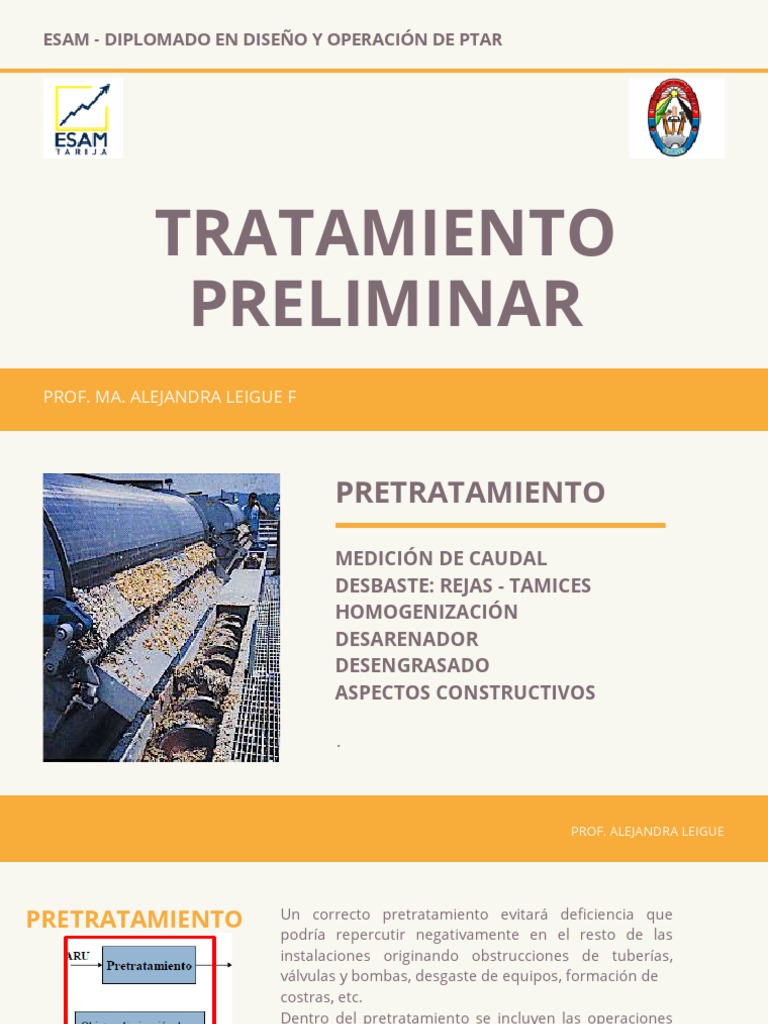

ESAM - DIPLOMADO EN DISEÑO Y OPERACIÓN DE PTAR

TRATAMIENTO
PRELIMINAR
PROF. MA. ALEJANDRA LEIGUE F
PRETRATAMIENTO

MEDICIÓN DE CAUDAL
DESBASTE: REJAS - TAMICES
HOMOGENIZACIÓN
DESARENADOR
DESENGRASADO
ASPECTOS CONSTRUCTIVOS

PROF. ALEJANDRA LEIGUE

PRETRATAMIENTO Un correcto pretratamiento evitará deficiencia que
podría repercutir negativamente en el resto de las
instalaciones originando obstrucciones de tuberías,
válvulas y bombas, desgaste de equipos, formación de
costras, etc.
Dentro del pretratamiento se incluyen las operaciones
de separación de grandes sólidos, desbaste, tamizado y
desarenado—desengrase.
Este tratamiento consiste en una serie de procesos
físicos, los cuales tienen el objetivo de acondicionar las
características del agua, de forma tal que no causen
problemas de operación y funcionamiento a las
siguientes etapas.
La utilidad que esta presenta es la de remover los
sólidos gruesos, arenas y gravillas.

PROF. ALEJANDRA LEIGUE

POZO DE GRUESOS
DIMENSIONAMIENTO
■ Carga hidráulica a
caudal máximo: ≤300 m3
Situado a la entrada del
/m2 /h
emisario a la PTAR, con
fondo tronco piramidal ■ Tiempo de retención a
invertido y paredes muy caudal máximo: 0,5 - 1,0
inclinadas, concentra minutos
grandes sólidos y arnas
decantadas
■ Profundidad del pozo de
decantación: >2m

PROF. ALEJANDRA LEIGUE

OBRA DE LLEGADA DIMENSIONAMIENTO
■ Aliviadero

Q: caudal vertido por el aliviadero (m/s)

µ: coeficiente de caudal de vertedero
(adimensional)
L: longitud del vertedero (m)
Elementos que componen: h: altura lámina de agua s/vertedero (m)
Aliviadero g: aceleración de la gravedad (m/s2 )
By-pass
Compuertas
MEDICIÓN DE
TIPOS
CAUDALES
CANALES ABIERTOS:
VERTEDEROS:
Existe cierto numero de RECTANGULARES
aparatos disponibles para EN FORMA DE “V”
la medición de los MEDIDOR DE VENTURI
caudales tanto en canales MEDIDOR DE PARSHALL
como en conducciones a ROTÁMETROS
presión. MEDIDORES
ELECTROMAGNÉTICOS
OTROS HODÓMETROS-
AFORO

PROF. ALEJANDRA LEIGUE

DESBASTE

UNA REJILLA ES UN ELEMENTO CON ABERTURAS,

GENERALMENTE DE TAMAÑO UNIFORME, QUE SE
UTILIZA PARA RETENER LOS SÓLIDOS GRUESOS
EXISTENTES EN EL AGUA RESIDUAL.

LOS ELEMENTOS SEPARADORES PUEDEN ESTAR

CONSTITUIDOS POR BARRAS, ALAMBRES O VARILLAS
PARALELAS, Y LAS RANURAS SUELEN SER
RECTANGULARES, CIRCULARES
LOS TAMICES SE REFIEREN AL USO DE PLACAS
PERFORADAS Y MALLAS METALICAS DE SECCI6N
CUNEIFORME

EL PRIMER PROCESO EN EL TRATAMIENTO DE LAS

AGUAS RESIDUALES, Y TIENE POR OBJETIVO BÁSICO
LA ELIMINACIÓN DE SÓLIDOS DE TAMAÑO
PROF. ALEJANDRA LEIGUE
PEQUEÑO-MEDIANO (PIEDRAS, TRAPOS, RAMAS,
PLÁSTICOS, COLILLAS, ETC.)
REJAS DE DESBASTE Dimensionamiento

EN FUNCIÓN DE LA DISTANCIA ENTRE SUS UNA REJILLA ES UN ELEMENTO CON ABERTURAS,

BARROTES SE DISTINGUE ENTRE: GENERALMENTE DE TAMAÑO UNIFORME, QUE SE
■ REJAS DE GRUESOS: EN LAS QUE EL PASO LIBRE UTILIZA PARA RETENER LOS SÓLIDOS GRUESOS
EXISTENTES EN EL AGUA RESIDUAL.
ENTRE LOS BARROTES ES DE 20- 60 MM.
■ REJAS DE FINOS: CON UN PASO LIBRE ENTRE LOS
BARROTES DE 6-12 MM

DE ACUERDO A SU LIMPIEZA:
REJAS DE LIMPIEZA MANUAL
REJAS DE LIMPIEZA MECANIZADA:

PÉRDIDA DE CARGA ORIGINADA POR LA REJA: LAS

REJAS DE DESBASTE PROVOCAN PÉRDIDAS
DE CARGA DE 0,1-0,2 M, EN EL CASO DE LAS REJAS DE
GRUESOS Y DE 0,2-0,4 M PARA
LAS REJAS DE FINOS.

PROF. ALEJANDRA LEIGUE

REJAS DE LIMPIEZA MANUAL: RASTRILLO Y CESTILLO PERFORADO PARA ACUMULAR SÓLIDOS.
REJAS DE LIMPIEZA AUTOMÁTICA: PEINE RASCADOR QUE, PERIÓDICAMENTE Y DE MANERA
AUTOMÁTICA, LIMPIA LA REJA.
 TAMIZADO
Consiste en una filtración sobre un soporte delgado
perforado.
Para el pretratamiento de las aguas residuales se utilizan
pasos entre 0,5 y 3,0 mm.
En la actualidad su uso está generalizado sustituyendo a las
rejas finas, e incluso en pequeñas instalaciones sustituyendo
a la operación de desarenado y al tratamiento primario.
En función de la luz de paso se pueden obtener los
siguientes rendimientos:
 Retención de DBO5 : 10-15%
 Retención de S.S.: 15-25%
 Retención de arenas: 10-80%
Un aspecto importante en la selección de los tamices es la
alta pérdida de carga que conllevan, de 0,5 a 2,0 m, en
unción del tipo y paso establecido.
 TIPOS DE TAMICES

TAMICES ESTÁTICOS O TAMICES ROTATIVOS O DE

AUTOLIMPIANTES: TAMBOR
TAMICES ROTATIVOS
Pequeñas barras de sección en cuña. Limpieza continua mediante el raspado
Pérdida de carga del orden de 1,2-2,1 Se alcanzan rendimientos de eliminación del
del tamiz giratorio contra un rascador fijo.
m, suele ser preciso un bombeo 40-50 por 100 de los sólidos suspendidos y
Pérdida de carga del orden de 2 m, precisa del 25-35 por 100 de la DB05.
previo. bombeo previo

PROF. ALEJANDRA LEIGUE

 TIPOS DE TAMICES
TAMICES DE ESCALERA:
Emplean láminas de acero inoxidable en
forma de escalones. Una de cada dos láminas
es móvil y describe un movimiento circular
mediante un motor, una caja de engranajes,
cadenas y ruedas excéntricas.
TAMICES DE TORNILLO:
placa perforada semicilíndrica colocada en el canal de
desbaste.
El transporte de los sólidos retenidos mediante tornillo sin fin
hacia zona de compactación.
El tornillo sinfín dispone de cepillos en el borde para realizar la
autolimpieza.
Pérdida de carga: 0,2-0,4 m.
PROF. ALEJANDRA LEIGUE
HOMOGENEIZACIÓN
CONCEPTO DESCRIPCIÓN
La homogeneización del caudal es Consiste en amortiguar por
una medida utilizada para superar laminación las variaciones de caudal,
problemas de explotación que para conseguir un caudal casi
provocan estas variaciones en las constante.
instalaciones, y mejorar la efectividad Aplicaciones concebidas para caudal
de los procesos de tratamiento en tiempo seco, caudales
siguientes. procedentes de redes de
alcantarillado separativas en épocas
VENTAJAS lluviosas y caudales precedentes de
redes unitarias, combinación de
1) MEJORA EL TRATAMIENTO
aguas pluviales y residuales
BIOLÓGICO - reducen cargas de choque,
sanitarias.
se disminuye sustancias inhibidora y se
estabiliza el pH.
2) MEJORA LACALIDAD DEL EFLUENTE Y
RENDIMIENTO DE SEDIMENTACIÓN.
3) REDUCIIÓN DE SUPERFICIES PARA
FILTRACIÓN DEL EFLUENTE.
4) EN TRATAM. MEJORA EL CONTROL DE
LA DOSIFICACIÓN DE REACITVOS PROF. ALEJANDRA LEIGUE
DESENGRASADO OBJETIVO
Eliminar las grasas, aceites, espumas y demás materias flotantes
más ligeras que el agua, que de otra forma podrían distorsionar
los procesos de tratamiento posteriores.

EN AGUAS URBANAS DE ORIGEN DOMÉSTICO

El desengrasado es conveniente, e indispensable, cuando no existe
decantación
primaria, pudiendo efectuarse en combinación con el
desarenado, o de forma separada.

RESTAURANTES
La concentración típica de grasas y aceites presentes en aguas
residuales de restaurantes puede tomar valores que van desde
1000 hasta 2000 mg/L

PROF. ALEJANDRA LEIGUE

 TIPOS DE DESENGRASADORES
ESTÁTICOS
fondo inclinado para facilitar el
deslizamiento de la materia que
sedimente hacia zona de evacuación.
Retirada manual de las grasas
AIREADOS
se inyecta aire por la parte
inferior del recinto, al objeto
de desemulsionar las grasas
y de mejorar la flotación de
las mismas
DESENGRASADO-DESARENADO
CON PUENTE VAIVÉN
Se inyecta aire por la parte inferior para
provocar la desemulsión de las grasas y su
acumulación en superficie (en zona de
tranquilización
PROF. ALEJANDRA LEIGUE
 DESARENADO

OBJETIVO
la eliminación de la materia más densa, con un
diámetro superior a 0,2 mm, para evitar su
sedimentación en canales, conducciones y unidades
de tratamiento, y para proteger a las bombas de la
abrasión
EFICIENCIA
Se elimina tanto materia inorgánica (arenas, gravas),
como materia orgánica (granos de café, cáscaras de
frutas, huesos, cáscaras de huevo, etc.)

UBICACIÓN
TIPOS
se dispone después del desbaste y antes del
tratamiento primario. Cuando la llegada de los ESTÁTICOS
colectores es muy profunda, el bombeo precede al AIREADOS
desarenado.

PROF. ALEJANDRA LEIGUE

 Desarenadores estáticos de flujo horizontal:

CANALES DESARENADORES DE
CANALES DESARENADORES DE

FLUJO VARIABLE:
FLUJO CONSTANTE:
Extracción manual de las arenas
acumuladas en la zona inferior de un velocidad de paso fija (0,3 m/s), para lograr la
canal con capacidad de almacenamiento sedimentación de partículas inorgánicas y dela
de 4-5 días. menor parte posible de orgánicas (menor a 5%.
Se emplean en pequeñas instalaciones

PROF. ALEJANDRA LEIGUE

 Desarenadores Aireados

SE INYECTA AIRE, PROVOCANDO UN MOVIMIENTO EN ESPIRAL CONTROLADO POR LA PROPIA GEOMETRÍA

DEL TANQUE Y POR LA CANTIDAD DE AIRE SUMINISTRADA.

Los difusores se ubican en un lateral del tanque, a 0,5-0,9 m del fondo.
Para mejorar su eficacia se colocan deflectores a la entrada y salida del agua.
Las paredes inferiores con alto grado de inclinación para facilitar la retirada de la arena acumulada.

PROF. ALEJANDRA LEIGUE

DIAGRAMAS DE
FLUJO
CARACTERÍSTICAS
Opción más sencilla para pequeñas
poblaciones (< 500 hab.):
Pretratamiento con desbaste y
desarenado de limpieza manual.
No requiere aporte energético.
Desengrasador opcional.

PROF. ALEJANDRA LEIGUE

DIAGRAMAS DE
FLUJO
CARACTERÍSTICAS
Opción automatizada.
Requiere aporte energético.

PROF. ALEJANDRA LEIGUE

DIAGRAMAS DE
FLUJO
CARACTERÍSTICAS
Sin desarenador. para aguas poco cargadas.
Incluye tamiz de finos que atrapa parte de
las arenas.
El resto decanta en el tratamiento primario
(alto contenido en inertes).
Se recomienda cuando hay bombeo de
elevación.

PROF. ALEJANDRA LEIGUE

DIAGRAMAS DE
FLUJO
CARACTERÍSTICAS
Tanque desarenador como primera unidad.
Evita acumulación de arenas en canales de
desbaste.
Protección ante arrastres en episodios de
lluvia.

PROF. ALEJANDRA LEIGUE

 Tamices con luz de paso entre 1-6 mm: 10-15% de SS, 15
- 25% DBO5 y 10-80% arenas.
Desarenadores: hasta el 90% y, en el caso de sistemas
aireados, con un contenido en materia orgánica inferior al
5%.
Desengrasadores aireados: hasta el 80% en eliminación
de grasas.

RENDIMIENTOS

INFLUENCIA DE LAS CONDICIONES METEOROLÓGICAS

La lluvia como factor distorsionantes del pretratamiento. Se alteran las
velocidades de flujo y se produce un mayor arrastre de sólidos.
Guía ptar

PROF. ALEJANDRA LEIGUE

DESENGRASADO

PROF. ALEJANDRA LEIGUE

Aspectos constructivos

REJAS DE DESBASTE

■ PRESENTAN UNA INCLINACIÓN DE 45-60º CON RELACIÓN A LA HORIZONTAL.

■ EN LAS DE LIMPIEZA MANUAL, SU LONGITUD NO DEBE EXCEDER DE LA QUE SE
PUEDA RASTRILLAR FÁCILMENTE A MANO.
■ LA TABLA 6.8 RESUME LOS TAMAÑOS DE PASO Y EL ESPESOR DE LOS BARROTES
PARA LAS REJAS DE GRUESOS Y DE FINOS.

PROF. ALEJANDRA LEIGUE

 ASPECTOS CONSTRUCTIVOS
Desbaste
▪ Los elementos metálicos (rejas de desbaste, sistemas de
limpieza de las rejas, tuberías, etc.) en acero inoxidable, deben
construirse preferentemente en acero AISI 316, por el ambiente
corrosivo en el que operan.
▪ Los espesores de las rejas de desbaste oscilan entre 6
y 12 mm, en rejas de finos, y entre 12 y 25 mm para rejas
de gruesos.
▪ Se recomienda un doble control automático del sistema de
limpieza (tiempo y nivel).
▪ Se recomienda la Instalación de limitación de par.
DESARENADO-DESENGRASADO
se recomienda la automatización por tiempos de
bombas de extracción, soplante, clasificador de arenas y
concentrador de grasas.
Normalmente construidos en obra civil, aunque existen
equipos prefabricados plásticos para pequeñas
aplicaciones
 consultas:
MUCHAS GRACIAS

ALEIGUE@YAHOO.ES
