INTERSECCIONES. POSICIONES RELATIVAS.

DISTANCIAS
OBJETIVOS

1 Recordar los principios que rigen las intersecciones geo-

métricas entre recta y plano y de estos entre sí, para apli-
car, con dominio, el método más idóneo en cada caso.
2 Recordar y manejar con claridad mental los fundamentos
o principios geométricos que rigen en el espacio sobre pa-
ralelismo y perpendicularidad entre rectas y planos.
3 Resolver problemas de mínimas distancias entre puntos,
rectas y planos del espacio, utilizando, como herramienta
base, el sistema diédrico de representación.

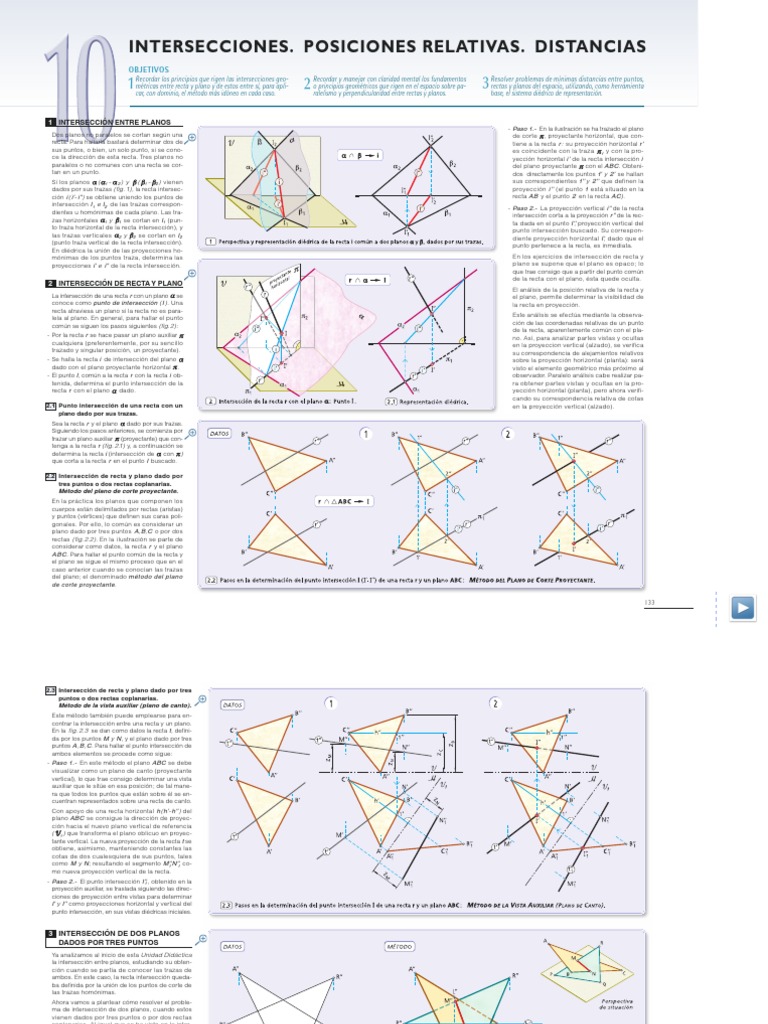

1 INTERSECCIÓN ENTRE PLANOS

- Paso 1.- En la ilustración se ha trazado el plano
Dos planos no paralelos se cortan según una de corte π , proyectante horizontal, que con-
recta. Para hallarla bastará determinar dos de tiene a la recta r : su proyección horizontal r’
sus puntos, o bien, un solo punto, si se cono- es coincidente con la traza π 1 y con la pro-
ce la dirección de esta recta. Tres planos no yección horizontal i’ de la recta intersección i
paralelos o no comunes con una recta se cor- del plano proyectante π con el ABC. Obteni-
tan en un punto. dos directamente los puntos 1’ y 2’ se hallan
Si los planos α ( α1 - α 2 ) y β ( β1 - β2 ) vienen sus correspondientes 1’’ y 2’’ que definen la
dados por sus trazas (fig. 1), la recta intersec- proyección i’’ (el punto 1 está situado en la
ción i ( i’- i’’) se obtiene uniendo los puntos de recta AB y el punto 2 en la recta AC).
intersección I1 e I2 de las trazas correspon-
- Paso 2.- La proyección vertical i’’ de la recta
dientes u homónimas de cada plano. Las tra-
intersección corta a la proyección r’’ de la rec-
zas horizontales α1 y β1 se cortan en I1 (pun-
ta dada en el punto I’’, proyección vertical del
to traza horizontal de la recta intersección), y
punto intersección buscado. Su correspon-
las trazas verticales α 2 y β2 se cortan en I2
diente proyección horizontal I’, dado que el
(punto traza vertical de la recta intersección).
punto pertenece a la recta, es inmediata.
En diédrica la unión de las proyecciones ho-
mónimas de los puntos traza, determina las En los ejercicios de intersección de recta y
proyecciones i’ e i’’ de la recta intersección. plano se supone que el plano es opaco; lo
que trae consigo que a partir del punto común
de la recta con el plano, ésta quede oculta.
2 INTERSECCIÓN DE RECTA Y PLANO
El análisis de la posición relativa de la recta y
La intersección de una recta r con un plano α se el plano, permite determinar la visibilidad de
conoce como punto de intersección ( I ). Una la recta en proyección.
recta atraviesa un plano si la recta no es para-
lela al plano. En general, para hallar el punto Este análisis se efectúa mediante la observa-
común se siguen los pasos siguientes (fig.2): ción de las coordenadas relativas de un punto
de la recta, aparentemente común con el pla-
- Por la recta r se hace pasar un plano auxiliar π no. Así, para analizar partes vistas y ocultas
cualquiera (preferentemente, por su sencillo en la proyeccion vertical (alzado), se verifica
trazado y singular posición, un proyectante). su correspondencia de alejamientos relativos
- Se halla la recta i de intersección del plano α sobre la proyección horizontal (planta): será
dado con el plano proyectante horizontal π . visto el elemento geométrico más próximo al
- El punto I, común a la recta r con la recta i ob- observador. Paralelo análisis cabe realizar pa-
tenida, determina el punto intersección de la ra obtener partes vistas y ocultas en la pro-
recta r con el plano α dado. yección horizontal (planta), pero ahora verifi-
cando su correspondencia relativa de cotas
2.1 Punto intersección de una recta con un en la proyección vertical (alzado).
plano dado por sus trazas.
Sea la recta r y el plano α dado por sus trazas.
Siguiendo los pasos anteriores, se comienza por
trazar un plano auxiliar π (proyectante) que con-
tenga a la recta r (fig. 2.1) y, a continuación se
determina la recta i (intersección de α con π )
que corta a la recta r en el punto I buscado.

2.2 Intersección de recta y plano dado por

tres puntos o dos rectas coplanarias.
Método del plano de corte proyectante.
En la práctica los planos que componen los
cuerpos están delimitados por rectas (aristas)
y puntos (vértices) que definen sus caras poli-
gonales. Por ello, lo común es considerar un
plano dado por tres puntos A,B,C o por dos
rectas (fig. 2.2). En la ilustración se parte de
considerar como datos, la recta r y el plano
A BC. Para hallar el punto común de la recta y
el plano se sigue el mismo proceso que en el
caso anterior cuando se conocían las trazas
del plano; el denominado método del plano
de corte proyectante.

133
 2.3 Intersección de recta y plano dado por tres
puntos o dos rectas coplanarias.
Método de la vista auxiliar (plano de canto).
Este método también puede emplearse para en-
contrar la intersección entre una recta y un plano.
En la fig. 2.3 se dan como datos la recta t, defini-
da por los puntos M y N, y el plano dado por tres
puntos A, B,C. Para hallar el punto intersección de
ambos elementos se procede como sigue:
- Paso 1.- En este método el plano ABC se debe
visualizar como un plano de canto (proyectante
vertical), lo que trae consigo determinar una vista
auxiliar que le sitúe en esa posición; de tal mane-
ra que todos los puntos que están sobre él se en-
cuentran representados sobre una recta de canto.
Con apoyo de una recta horizontal h(h’-h’’) del
plano ABC se consigue la dirección de proyec-
ción hacia el nuevo plano vertical de referencia
( V 1 ) que transforma el plano oblicuo en proyec-
tante vertical. La nueva proyección de la recta t se
obtiene, asimismo, manteniendo constantes las
cotas de dos cualesquiera de sus puntos, tales
como M y N; resultando el segmento M’’1 N’’1 co-
mo nueva proyección vertical de la recta.
- Paso 2.- El punto intersección I’’1 , obtenido en la
proyección auxiliar, se traslada siguiendo las direc-
ciones de proyección entre vistas para determinar
I’ y I’’ como proyecciones horizontal y vertical del
punto intersección, en sus vistas diédricas iniciales.

3 INTERSECCIÓN DE DOS PLANOS

DADOS POR TRES PUNTOS
Ya analizamos al inicio de esta Unidad Didáctica
la intersección entre planos, estudiando su obten-
ción cuando se partía de conocer las trazas de
ambos. En este caso, la recta intersección queda-
ba definida por la unión de los puntos de corte de
las trazas homónimas.
Ahora vamos a plantear cómo resolver el proble-
ma de intersección de dos planos, cuando estos
vienen dados por tres puntos o por dos rectas
coplanarias. Al igual que se ha visto en la inter-
sección de recta y plano, expondremos su reso-
lución por los dos métodos ya conocidos:
- Método de la vista auxiliar y
- Método del plano de corte proyectante.

3.1 Método de la vista auxiliar.

En la fig. 3.1, se parte de conocer las vistas alzado
y planta de dos planos dados por tres puntos A,B,
C y P, Q,R respectivamente; y lo que se desea es
determinar la recta intersección entre ambos.
Método.- Se crea una vista auxiliar que conduzca
a uno de los planos (en la figura el correspondien-
te al triángulo PQR), a proyectarse como un plano
proyectante vertical (de canto). El plano ABC,
condicionado por la nueva proyección vertical, di-
buja la proyección A’’1 B’’1 C’’1 conservando todos
sus puntos las cotas iniciales. En esta vista auxiliar,
la vista de canto de PQR atraviesa al plano ABC
por los puntos L y N . Trasladados dichos puntos
a las vistas iniciales (primero sobre la planta y des-
pués sobre el alzado) se obtiene la recta intersec-
ción entre los planos en su posición inicial. Por úl-
timo, se visualizan las partes vistas y ocultas de
cada proyección diédrica.

134
3.2 Método del plano de corte proyectante.
Como en el método anterior, se parte de cono-
cer la proyección vertical (alzado) y la corres-
pondiente proyección horizontal (planta) de
los planos ABC y PQR (los mismos que se
han planteado para explicar el método ante-
rior), y se requiere determinar la recta inter-
sección entre ellos por medio de planos de
corte proyectantes.
El método consiste en hallar dos puntos de la
recta común a ambos planos; los cuales se
obtienen mediante la intersección de una rec-
ta perteneciente a uno de ellos con el otro, por
partida doble (fig. 3.2).
- Paso 1.- En la ilustración se ha determinado el
punto M como intersección de la recta PR per-
teneciente al plano PQR con el plano ABC .
- Paso 2.- Análogamente, el punto N es la inter-
sección de la recta BC, perteneciente al plano
ABC, con el plano PQR . El segmento MN de-
fine la recta común de los planos considera-
dos. El proceso seguido es idéntico al expuesto
en el epígrafe 2.2 , donde se estudia la deter-
minación del punto intersección de una recta
con un plano; allí se hizó pasar por la recta un
plano proyectante horizontal y en la ilustración
que nos ocupa se ha trabajado con planos
proyectantes verticales (de canto).
- Paso 3.- Una vez determinados los dos puntos
M (M’-M’’) y N (N’-N’’) y con ello el segmento
MN común a los dos planos, se hace necesa-
rio determinar las partes vistas u ocultas de ca-
da uno de ellos. Las partes vistas y ocultas en
cada proyección, se consigue con el análisis
de las distancias relativas en la zona común.
4 PARALELISMO
Todos los sistemas de representación funda-
mentados en la proyección cilíndrica, como
sucede con el sistema diédrico, mantienen in-
variables dos propiedades básicas para la re-
presentación: la proporcionalidad entre seg-
mentos y el paralelismo entre rectas, entre
planos y entre rectas y planos.
4.1 Paralelismo entre rectas.
• Recordemos (fig. 4.1.a), que:
«Si dos rectas a y b son paralelas también
lo son sus proyecciones a’ y b’ sobre un pla-
no π cualquiera».
No es cierto, en cambio, lo recíproco (condi-
ción necesaria pero no suficiente ) , ya que
aunque sean paralelas las proyecciones, por
ejemplo b’ y c’ sobre un mismo plano π de las
rectas del espacio b y c, no se puede asegu-
rar que las rectas (b y c) lo sean.
• No olvidemos (fig. 4.1.b), que:
«Cuando son paralelas las proyecciones de
dos rectas sobre dos planos distintos se-
cantes las rectas del espacio son, también,
paralelas».
Si la proyección a’ es paralela a la b’ y ade-
más la proyección a’’ es paralela a la b’’ las
rectas a y b son paralelas.
En diédrico las rectas de perfil son una excep-
ción de esta propiedad. Todas ellas tienen sus
proyecciones horizontales y verticales perpen-
diculares a la LT y, por tanto, paralelas entre
sí; sin embargo no son, en general, paralelas.
135
 4.2 Paralelismo entre recta y plano.
«Para que una recta sea paralela a un plano bas-
ta que sea paralela a una recta de dicho plano».
En la fig. 4.2, la recta p es paralela al plano α si
es paralela a la recta q contenida en dicho plano.
En este caso la recta p no corta al plano en ningún
punto (condición de paralelismo de recta y plano).

4.3 Paralelismo entre planos.

«Dos planos paralelos cortan a un tercer plano
según rectas paralelas».
En la fig. 4.3, si los planos α y β son paralelos y
cortan a un tercer plano H o V , las trazas hori-
zontales α 1 y β 1 , así como sus correspondientes
trazas verticales α 2 y β 2 , son paralelas entre sí.
En consecuencia, en el sistema diédrico, los pla-
nos paralelos tienen sus trazas homónimas para-
lelas: α1 paralela a β1 y α 2 paralela a β 2 .

5 PERPENDICULARIDAD
En el sistema diédrico, en contra de lo que suce-
de en paralelismo, dos rectas que son perpendi-
culares, o dos planos que son perpendiculares,
no guardan relación singular entre sí; es decir,
que la perpendicularidad no se conserva en el
paso de la realidad del espacio a la proyección.

5.1 Recta perpendicular a un plano.

Recordemos que si una recta r es perpendicular a
un plano α ( fig. 5), será perpendicular a todas las
rectas contenidas en él y, por consiguiente, a su
traza horizontal α1 ; por ello, la proyección r’ de la
recta será perpendicular a la traza α1 del plano.
Idéntico razonamiento puede hacerse con res-
pecto al plano vertical de proyección. Por tanto,
puede decirse que:
«Para que una recta sea perpendicular a un
plano ha de verificarse que las proyecciones de
la recta sean perpendiculares a las trazas ho-
mónimas del plano». 6 DISTANCIAS
Así, si por un punto P se desea trazar una recta r
6.1 Distancia de un punto P a un plano α .
perpendicular al plano α (fig. 5.1), será suficiente
con dibujar por P’ y P’’ las proyecciones r’ y r’’ Es la magnitud del segmento PI , comprendido
de la recta perpendiculares a las respectivas tra- entre el punto P y el pie de la perpendicular tra-
zas del plano, como se observa en la ilustración. zada al plano α , desde dicho punto (fig. 6.1).

5.2 Plano que pasa por un punto dado y es
perpendicular a una recta.
Análogamente, para trazar por un punto Q un pla-
no α perpendicular a una recta r (fig. 5.2), bas-
tará con trazar por las proyecciones del punto
(Q’-Q’’) una horizontal h del plano α , cuya pro-
yección h’ será perpendicular a la proyección ho-
rizontal r’ de la recta dada.
El problema también puede resolverse utilizando
una recta frontal del plano α , cuya proyección
vertical f ’’ ha de ser perpendicular a la proyec-
ción vertical r’’ de la recta dada.
En la fig. 5.2 puede verse cómo por el punto tra-
za vertical H 2 de la horizontal h, que pasa por el
punto Q , se ha dibujado la traza α 2 , perpendicu-
lar a r’’ ; y por el punto de corte de dicha traza con
la línea de tierra se dibuja la traza horizontal α1 ,
perpendicular, asimismo, a la proyección horizon-
tal r’ de la recta considerada.
6.2 Distancia de un punto Q a una recta r .
Es la magnitud del segmento QJ , perpendicular
a la recta r . Esta distancia se consigue trazan-
do por el punto Q, un plano α perpendicular a
la recta r que la atraviesa en punto J.
6.3 Distancia entre rectas paralelas r y s .
Viene dada por la magnitud del segmento MN,
perpendicular a ambas rectas. Este problema se
reduce al caso anterior, al tener que determinar
la mínima distancia de un punto cualquiera M
de una de las rectas, a la otra.
6.4 Distancia entre planos paralelos.
Es la magnitud del segmento AB cuyos extremos
son los puntos de intersección de los planos con-
siderados, con una recta perpendicular a am-
bos: por un punto A de uno de ellos, se traza la
perpendicular que corta al plano paralelo en B.

136
138
140
