Planos de ingeniería y listas de repuestos

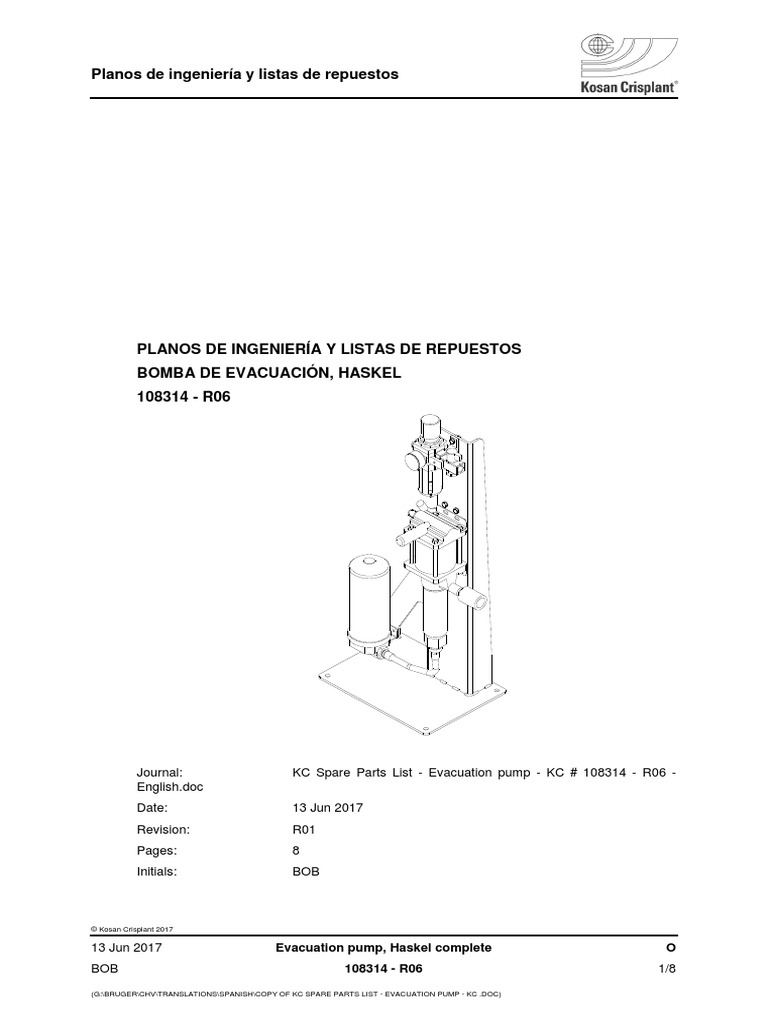

PLANOS DE INGENIERÍA Y LISTAS DE REPUESTOS

BOMBA DE EVACUACIÓN, HASKEL
108314 - R06

Journal: KC Spare Parts List - Evacuation pump - KC # 108314 - R06 -

English.doc
Date: 13 Jun 2017
Revision: R01
Pages: 8
Initials: BOB

© Kosan Crisplant 2017

13 Jun 2017 Evacuation pump, Haskel complete O

BOB 108314 - R06 1/8
(G:\BRUGER\CHV\TRANSLATIONS\SPANISH\COPY OF KC SPARE PARTS LIST - EVACUATION PUMP - KC .DOC)
Planos de ingeniería y listas de repuestos

REVISIONES

Rev. Fecha Inic. Descripción

R01 13 Jun 2017 BOB Versión inicial

© Kosan Crisplant 2017

13 Jun 2017 Evacuation pump, Haskel complete O

BOB 108314 - R06 2/8
(G:\BRUGER\CHV\TRANSLATIONS\SPANISH\COPY OF KC SPARE PARTS LIST - EVACUATION PUMP - KC .DOC)
Planos de ingeniería y listas de repuestos

INDICE

Página

1. REVISIONES .................................................................................................................................. 2
Bomba de evacuación, Haskel ................................................................................... 5
Bomba de evacuación, Haskel ................................................................................... 7

© Kosan Crisplant 2017

13 Jun 2017 Evacuation pump, Haskel complete O

BOB 108314 - R06 3/8
(G:\BRUGER\CHV\TRANSLATIONS\SPANISH\COPY OF KC SPARE PARTS LIST - EVACUATION PUMP - KC .DOC)
Planos de ingeniería y listas de repuestos

Componente: Bomba de evacuación, Haskel

Plano Núm.: 108314 – R03 108314 – R06

14 13 13 1 13

15

16

13

17

5
3

4
10
67

9 8 7 2

© Kosan Crisplant 2017

13 Jun 2017 Evacuation pump, Haskel complete O

BOB 108314 - R06 4/8
(G:\BRUGER\CHV\TRANSLATIONS\SPANISH\COPY OF KC SPARE PARTS LIST - EVACUATION PUMP - KC .DOC)
Planos de ingeniería y listas de repuestos

Componente: Bomba de evacuación, Haskel

Plano Núm.: 108314 – R03 108314 – R06

Pos. Núm. Orden Núm. Descripción Cant

1 105650 Armazón para bomba Haskel 1

2 105561 Bomba de aspiración 1

2 142414 Tornillo DIN933 M8x20-8.8 elz 4

2 - 13 143142 Tuerca de cierre DIN985 M8-8.8 elz 4

2 - 13 143604 Arandela DIN125B ø8 elz 8

3 134557 Carcasa del filtro completa 1

3 142403 Tornillo DIN933 M6x20-8.8 elz 2

3 143141 Tuerca de cierre DIN985 M6-8.8 elz 2

3 143603 Arandela DIN125B ø6 elz 2

4 108313 Consola de filtro p. bomba Haskel 1

4 142428 Tornillo DIN933 M10x30-8.8 elz 2

4 143143 Tuerca de cierre DIN985 M10-8.8 elz 2

4 143605 Arandela DIN125B ø10 elz 4

5 134A286 Niple 1/2"NPT 1

6 135A172 Manguito reductor 1" * 1/2" NPT 1

7 135A338 Unión roscada recta 15mm*1/2" NPT 3

7 137556 Racor m 15-L 2

7 137551 Anillo de corte dpr 15-L 2

8 105644 Codo de tubo (90 grados) 15 mm 1

9 105649 Manguito de racor 3/4" x 1/2" NPT 1

13 102056 Filtro 0-10 bar 1/2" 1

13 102057 Herraje mural incluso adaptador 1

13 102055 Válvula de cierre 1/2" 1

13 140A738 Manómetro 0-10bar ø50 1/8" 1

13 135A005 Niple 1/4Mc-1/8Fp elz 1

13 142415 Tornillo DIN933 M8x25-8.8 elz 2

© Kosan Crisplant 2017

13 Jun 2017 Evacuation pump, Haskel complete O

BOB 108314 - R06 5/8
(G:\BRUGER\CHV\TRANSLATIONS\SPANISH\COPY OF KC SPARE PARTS LIST - EVACUATION PUMP - KC .DOC)
Planos de ingeniería y listas de repuestos

Componente: Bomba de evacuación, Haskel

Plano Núm.: 108314 – R03 108314 – R06

14 13 13 1 13

15

16

13

17

5
3

4
10
67

9 8 7 2

© Kosan Crisplant 2017

13 Jun 2017 Evacuation pump, Haskel complete O

BOB 108314 - R06 6/8
(G:\BRUGER\CHV\TRANSLATIONS\SPANISH\COPY OF KC SPARE PARTS LIST - EVACUATION PUMP - KC .DOC)
Planos de ingeniería y listas de repuestos

Componente: Bomba de evacuación, Haskel

Plano Núm.: 108314 – R03 108314 – R06

Pos. Núm. Orden Núm. Descripción Cant

13 143604 Arandela DIN125B ø8 elz 4

13 143142 Tuerca de cierre DIN985 M8-8.8 elz 2

13 139A041 Silenciador 3/8 1

14 136A427 Codo 1/2"x1/2" ext. cón. 1

15 137A838 Válvula S/839 1/2" 1

16 725533.450 Manguera 2TEM 13 M/M L= 450 1

16 137556 Racor m 15-L 2

16 137551 Anillo de corte dpr 15-L 2

16 140A496 Codo móvil 1/2"xø12 1

17 135A456 Unión roscada angular 15mm*1/2"NPT 1

112A191 Perno de anclaje EXA M12/15x110 elz 4

© Kosan Crisplant 2017

13 Jun 2017 Evacuation pump, Haskel complete O

BOB 108314 - R06 7/8
(G:\BRUGER\CHV\TRANSLATIONS\SPANISH\COPY OF KC SPARE PARTS LIST - EVACUATION PUMP - KC .DOC)
Planos de ingeniería y listas de repuestos

© Kosan Crisplant 2017

13 Jun 2017 Evacuation pump, Haskel complete O

BOB 108314 - R06 8/8
(G:\BRUGER\CHV\TRANSLATIONS\SPANISH\COPY OF KC SPARE PARTS LIST - EVACUATION PUMP - KC .DOC)
