UTO FNI ELT ETN +

LABORATORIO DE ELECTRONICA
1/2023

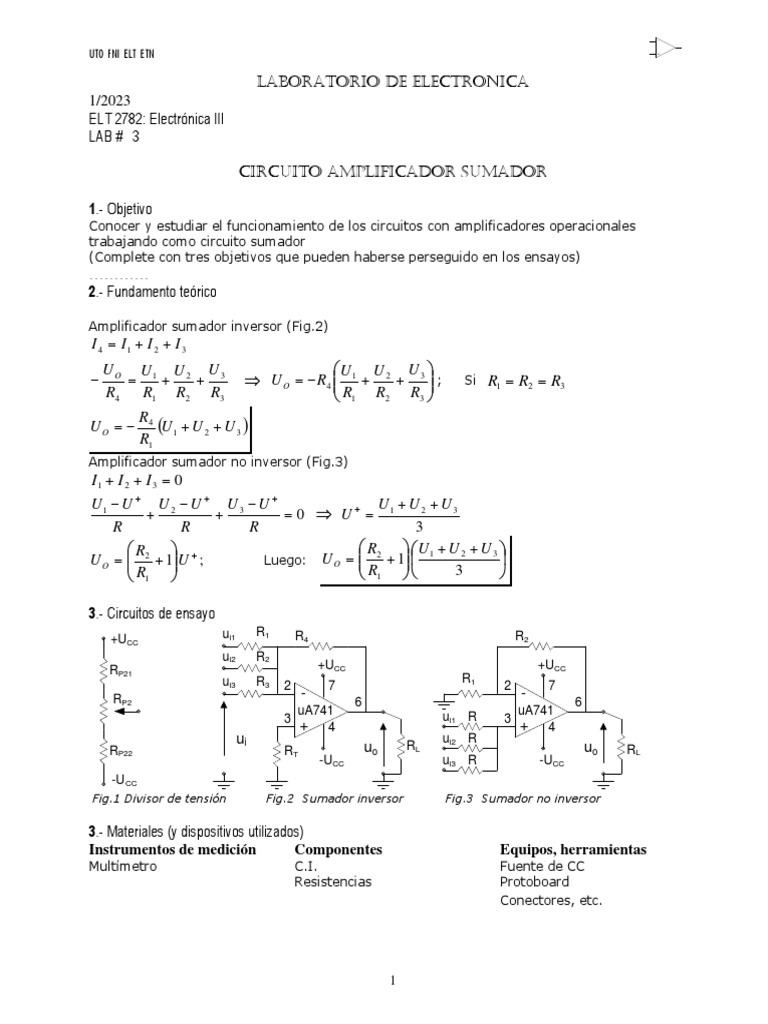

ELT 2782: Electrónica III
LAB # 3

CIRCUITO AMPLIFICADOR SUMADOR

1.- Objetivo
Conocer y estudiar el funcionamiento de los circuitos con amplificadores operacionales
trabajando como circuito sumador
(Complete con tres objetivos que pueden haberse perseguido en los ensayos)
…………
2.- Fundamento teórico

Amplificador sumador inversor (Fig.2)

I 4 = I1 + I 2 + I 3
U O U1 U 2 U 3 U U U 
− = + +  U O = − R4  1 + 2 + 3  ; Si R1 = R2 = R3
R4 R1 R2 R3  R1 R2 R3 
R4
UO = − (U 1 + U 2 + U 3 )
R1
Amplificador sumador no inversor (Fig.3)
I1 + I 2 + I 3 = 0
U1 − U + U 2 − U + U 3 − U + U +U2 +U3
+ + =0  U+ = 1
R R R 3
R   R2  U + U 2 + U 3 
U O =  2 + 1U + ; Luego: U O =  + 1 1 
 R1   R1  3 

3.- Circuitos de ensayo

ui1 R1 R4 R2
+UCC
ui2 R2
RP21 +UCC +UCC
ui3 R3 R1
2 7 2 7
RP2 - -
6 6
uA741 ui1 R uA741
3 3
+ 4 + 4
ui RL
ui2 R
RP22 RT uo uo RL
-UCC ui3 R -UCC
-U CC
U

Fig.1 Divisor de tensión Fig.2 Sumador inversor Fig.3 Sumador no inversor

3.- Materiales (y dispositivos utilizados)

Instrumentos de medición Componentes Equipos, herramientas
Multímetro C.I. Fuente de CC
Resistencias Protoboard
Conectores, etc.

1
 -

UTO FNI ELT ETN +

5.- Procedimiento, ensayos y mediciones

Realizar las conexiones para cada uno de los circuitos de ensayo, sin conectar a la fuente de
alimentación.
Para el circuito amplificador sumador inversor (Fig.2) utilizando el multimetro realizar
mediciones de voltaje y corriente de acuerdo a la tabla siguiente
Ui1 Ui2 Ui3 Ud UR4 UO UR1 UR2 UR3 IO

Para el circuito amplificador sumador no inversor (Fig.3) utilizando el multimetro realizar

mediciones de voltaje y corriente de acuerdo a la tabla siguiente
Ui1 Ui2 Ui3 Ud U3 U2 UO IR2 I6 IRL

6.- Cálculos y Comparación de Resultados

Realice todos los cálculos y comparaciones de resultados analíticos y lecturas de las mediciones
realizadas en los ensayos
Con las lecturas de los dos circuitos, explique el funcionamiento de los mismos

7.- Conclusiones
Realice conclusiones de cada uno de los ensayos

8.- Cuestionario
1.- Mencione algunas posibles aplicaciones del circuito amplificador sumador
2.- Diseñar un circuito amplificador sumador con una ganancia de 20. Las entradas U1, U2 y U3
deben ser aisladas.
3.- Para los circuitos de ensayo que se muestran en la Fig. 1 y 2, graficar la forma de onda que
se pueda tener a la salida cuando se aplica en las entradas, señales como las que se muestran
en la Fig. 4
u1 u2 u3

12 12 12
9 9 9
6 6 6
3 3 3
t t t

-3 -3 -3
-6 -6 -6
-9 0.5m 0.5m -9 0.5m 0.5m -9 0.5m 0.5m
- s s - s s - s s
12 12 12

Fig.4
