MUNICIPALIDAD DISTRITAL DE

CANCHABAMBA
EXPEDIENTE TÉCNICO: “MANTENIMIENTO DE CANAL DE RIEGO EN LA QUEBRADA
MACHIRAGRA – CASHAMARCA EN LA LOCALIDAD CANCHABAMBA, DISTRITO DE
CANCHABAMBA, PROVINCIA HUACAYBAMBA, DEPARTAMENTO HUANUCO”

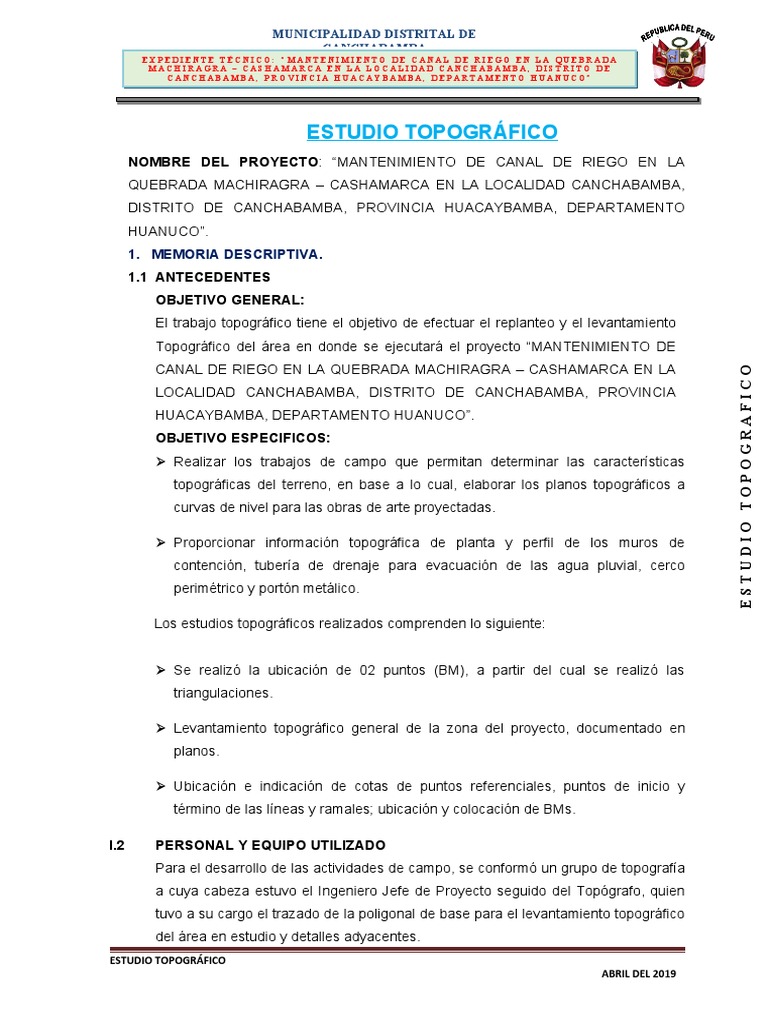

ESTUDIO TOPOGRÁFICO
NOMBRE DEL PROYECTO: “MANTENIMIENTO DE CANAL DE RIEGO EN LA
QUEBRADA MACHIRAGRA – CASHAMARCA EN LA LOCALIDAD CANCHABAMBA,
DISTRITO DE CANCHABAMBA, PROVINCIA HUACAYBAMBA, DEPARTAMENTO
HUANUCO”.
1. MEMORIA DESCRIPTIVA.
1.1 ANTECEDENTES
OBJETIVO GENERAL:
El trabajo topográfico tiene el objetivo de efectuar el replanteo y el levantamiento
Topográfico del área en donde se ejecutará el proyecto “MANTENIMIENTO DE
CANAL DE RIEGO EN LA QUEBRADA MACHIRAGRA – CASHAMARCA EN LA

ESTUDIO TOPOGRAFICO
LOCALIDAD CANCHABAMBA, DISTRITO DE CANCHABAMBA, PROVINCIA
HUACAYBAMBA, DEPARTAMENTO HUANUCO”.
OBJETIVO ESPECIFICOS:
 Realizar los trabajos de campo que permitan determinar las características
topográficas del terreno, en base a lo cual, elaborar los planos topográficos a
curvas de nivel para las obras de arte proyectadas.

 Proporcionar información topográfica de planta y perfil de los muros de

contención, tubería de drenaje para evacuación de las agua pluvial, cerco
perimétrico y portón metálico.

Los estudios topográficos realizados comprenden lo siguiente:

 Se realizó la ubicación de 02 puntos (BM), a partir del cual se realizó las

triangulaciones.

 Levantamiento topográfico general de la zona del proyecto, documentado en

planos.

 Ubicación e indicación de cotas de puntos referenciales, puntos de inicio y

término de las líneas y ramales; ubicación y colocación de BMs.

I.2 PERSONAL Y EQUIPO UTILIZADO

Para el desarrollo de las actividades de campo, se conformó un grupo de topografía
a cuya cabeza estuvo el Ingeniero Jefe de Proyecto seguido del Topógrafo, quien
tuvo a su cargo el trazado de la poligonal de base para el levantamiento topográfico
del área en estudio y detalles adyacentes.
ESTUDIO TOPOGRÁFICO
ABRIL DEL 2019
 MUNICIPALIDAD DISTRITAL DE
CANCHABAMBA
EXPEDIENTE TÉCNICO: “MANTENIMIENTO DE CANAL DE RIEGO EN LA QUEBRADA
MACHIRAGRA – CASHAMARCA EN LA LOCALIDAD CANCHABAMBA, DISTRITO DE
CANCHABAMBA, PROVINCIA HUACAYBAMBA, DEPARTAMENTO HUANUCO”

La comisión se integró con el siguiente personal y equipo:

PERSONAL
 Un Topógrafo.
 Dos asistentes.
 Un Desbrozador de malezas.
EQUIPO
Una Estación total MODELO TS/02 de la marca LEICA.
Con las siguientes especificaciones técnicas:
1.- Precisión angular de 5”.
2.- El alcance del distanció metro es de 5000 metros con un sólo prisma.
3.- La precisión de las distancias es de 3 milímetros+2ppm (para mediciones

ESTUDIO TOPOGRAFICO
sin prisma y distancias comprendidas entre los 1.5 y 70 metros). Y, es de
2 milímetros+2ppm (para mediciones con prisma y distancias
comprendidas entre los 1.5 y los 1500 metros).
4.- Es capaz de medir sin prisma 400 metros con puntería LASER en
superficies claras.
5.- La memoria interna permite almacenar 70,000 puntos e incluso puede
llegar a almacenar 160000 puntos en trabajos de trazados.
6.- Puede medir de forma estándar o tracking.
7.- La batería permite trabajar durante 12 horas seguidas, 24 al tener doble.
8.- tecnología inalámbrica Bluetooth.
9.- Plomada laser.
10.- El aparato dispone del certificado de calidad ISO 9001 y ha sido
calibrado en los laboratorios de GEOTOP S.A.C. (Perú).

UBICACIÓN:
Región : Huánuco
Departamento : Huánuco
Provincia : Huacaybamba
Distrito : Canchabamba
Localidad : Canchabamba

ALTITUD DE LA ZONA:
La topografía del lugar es accidentada en un 50%, el suelo es conglomerado,
existen afloramiento de grava arcillosa, esta unidad está ubicada en flancos

ESTUDIO TOPOGRÁFICO
ABRIL DEL 2019
 MUNICIPALIDAD DISTRITAL DE
CANCHABAMBA
EXPEDIENTE TÉCNICO: “MANTENIMIENTO DE CANAL DE RIEGO EN LA QUEBRADA
MACHIRAGRA – CASHAMARCA EN LA LOCALIDAD CANCHABAMBA, DISTRITO DE
CANCHABAMBA, PROVINCIA HUACAYBAMBA, DEPARTAMENTO HUANUCO”

intermedios de la localidad, observándose a lo largo del eje que se ha proyectado el

el canal existente.

CONDICIÓN CLIMÁTICA:
El clima de la Localidad de Canchabamba es frio, con una temperatura que oscila
entre 05-18 Cº. La temperatura media anual es de 11 °C.
Las lluvias son Intensas, en años normales y secos fluctúan entre 460 mm y 650
mm anuales (meses enero - marzo),
Las poblaciones en su mayoría se dedican a la agricultura y ganadería en pequeña
escala, es decir a la siembra de los principales productos como son: el maíz, trigo,
papa y algunos frutales. Por otra parte, la ganadería es la segunda actividad a que

ESTUDIO TOPOGRAFICO
se dedican los pobladores de la localidad del área de influencia como son la crianza
de: ganado vacuno, ovino, porcino y animales menores.

1.3 DESCRIPCIÓN DE LOS TRABAJOS TOPOGRÁFICOS.

Previamente se realizó el reconocimiento del terreno etapa en la cual se investiga,
razona y se deduce el método más apropiado para llevar óptimamente el trabajo de
campo que consistió en lo siguiente:
A.-Georeferenciación de dos puntos fijos y monumentación de los mismos (hitos de
concreto) en base a la Red Geodésica Mundial WGS-84 (Sistema de
Posicionamiento Global), con un GPS navegador Marca Garmin Map, estos
puntos a su vez sirven de base para tomar los BMs, y establecer a partir de
estos una poligonal abierta de apoyo que servirá de control topográfico durante
el levantamiento topográfico.
B.- Levantamiento Topográfico con Estación Total marca LEICA, Modelo TS/02 en
el área del proyecto partiendo de los Hitos de concreto obteniendo los datums
topográficos de las viviendas rurales de propiedad de los beneficiarios
(previamente identificadas y numeradas por las brigadas sociales), linderos de
predios o parcelas, caminos carrozadles, pista asfaltada, postes de media o alta
tensión, norias, canales de riego, drenes, estructuras, y otros. También se
obtuvo información topográfica del área considerada para la construcción del
cerco de protección y canal de drenaje pluvial.

1.4 METODOLOGÍA DE TRABAJO

ESTUDIO TOPOGRÁFICO
ABRIL DEL 2019
 MUNICIPALIDAD DISTRITAL DE
CANCHABAMBA
EXPEDIENTE TÉCNICO: “MANTENIMIENTO DE CANAL DE RIEGO EN LA QUEBRADA
MACHIRAGRA – CASHAMARCA EN LA LOCALIDAD CANCHABAMBA, DISTRITO DE
CANCHABAMBA, PROVINCIA HUACAYBAMBA, DEPARTAMENTO HUANUCO”

Reconocimiento de la zona de trabajo para evaluar la zona del proyecto y prever el

equipo de trabajos, instrumentos, personal, herramientas y apoyo logístico.

A partir de los puntos indicados se ha ejecutado el levantamiento topográfico,

partiendo desde la Población. En los trabajos ejecutados se han definido 2 BM’s,
dejando estacas de fierro con pintura.

1.5 Levantamiento Topográfico

El trabajo consistió en el levantamiento topográfico de 3,234.00 m aproximadamente.

El trabajo de campo siguió una programación elaborada previamente y estuvo
compuesto por 01 brigada de topografía, las cuales fueron controladas en base a su

ESTUDIO TOPOGRAFICO
rendimiento y estas a su vez reportaron un informe diario de labores realizadas.

El levantamiento topográfico se realizó colocando poligonales abiertas

monumentando las estaciones topográficas con concreto y varilla de fierro corrugado
de 30 cm. x ½” de diámetro, dándole una nomenclatura correlativa a cada estación,
detallando la topografía en la zona del proyecto donde se van a proyectar las
captaciones, reservorios, cruce de quebradas, etc.

La forma de tomar los datos de campo, distribución y densidad de puntos

planimétricos y de relleno se han adecuado a las especificaciones técnicas
respectivas y los criterios indicados en los alcances pactados en las reuniones; así
como, el procesamiento de la información topográfica, especialmente en la
generación de las curvas de nivel, el cual requiere de pasos previos, siendo el más
importante el establecimiento de las líneas obligatorias o breaklines a colocarse en
las zonas de cambio pronunciado de pendientes, bordes de caminos, pie y hombro
de taludes, plataformas de concreto, etc., a fin de condicionar la formación de la red
de triángulos que genera el software para la interpolación de las curvas de nivel y
que éstas sean realmente una fiel representación de los detalles naturales y
artificiales encontrados en campo.

1.6 TRABAJOS DE GABINETE

Se procedió con el procesamiento de los datos tomados en campo para importarlos

en el sistema de coordenadas UTM. Las curvas de nivel de los planos topográficos

ESTUDIO TOPOGRÁFICO
ABRIL DEL 2019
 MUNICIPALIDAD DISTRITAL DE
CANCHABAMBA
EXPEDIENTE TÉCNICO: “MANTENIMIENTO DE CANAL DE RIEGO EN LA QUEBRADA
MACHIRAGRA – CASHAMARCA EN LA LOCALIDAD CANCHABAMBA, DISTRITO DE
CANCHABAMBA, PROVINCIA HUACAYBAMBA, DEPARTAMENTO HUANUCO”

se generaron cada 5 metros las mayores y cada 1 metro las menores. Los planos de
planta en escala 1/2000, los perfiles longitudinales en escala Horizontal 1/2000 y
vertical 1/200, las secciones transversales en escala 1/100 y el plano de ubicación en
escala 1/50000.

1.7 RESULTADOS DEL ESTUDIO TOPOGRÁFICO

La ejecución de los trabajos topográficos ha permitido contar 30 puntos con la

información topográfica siguiente:

 Plano topográfico de planta a Escala indicadas con equidistancias de las curvas

de nivel cada 1.00 m.

ESTUDIO TOPOGRAFICO
 Descripción de las principales características geográfica del terreno.

 Establecimiento de puntos de control y coordenadas geográficas en todo el

trayecto la línea de los muros existes.

ESTUDIO TOPOGRÁFICO
ABRIL DEL 2019
