Hotline Técnica AAN – SD – FAQ

ID: 0072

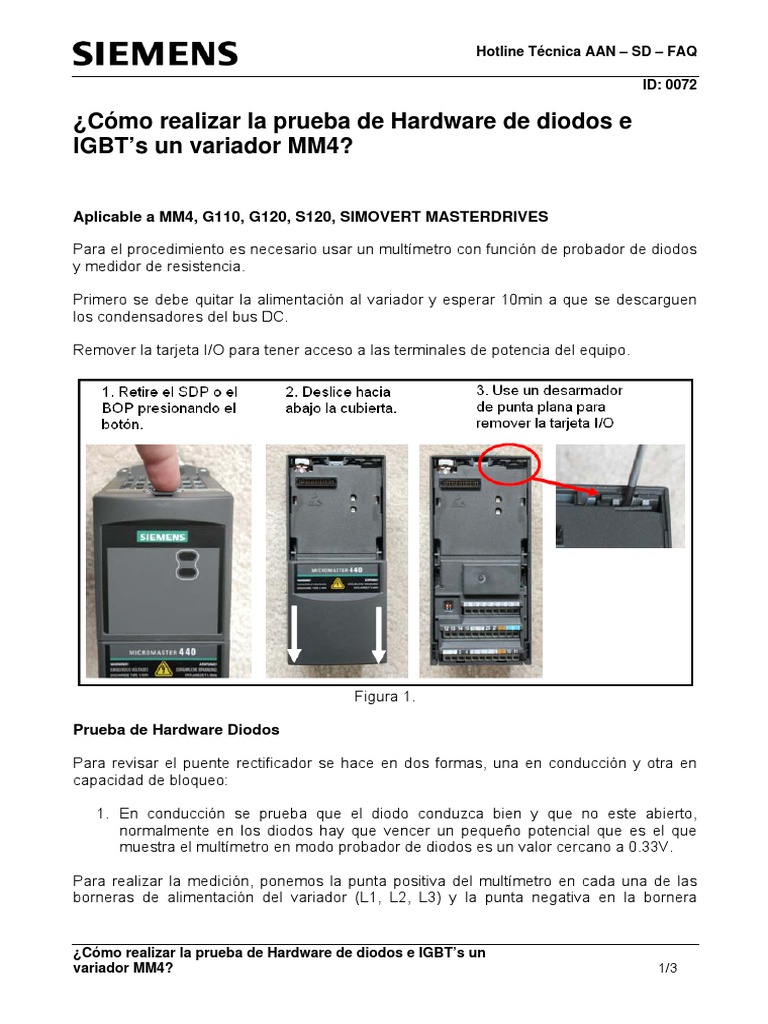

¿Cómo realizar la prueba de Hardware de diodos e

IGBT’s un variador MM4?

Aplicable a MM4, G110, G120, S120, SIMOVERT MASTERDRIVES

Para el procedimiento es necesario usar un multímetro con función de probador de diodos

y medidor de resistencia.

Primero se debe quitar la alimentación al variador y esperar 10min a que se descarguen

los condensadores del bus DC.

Remover la tarjeta I/O para tener acceso a las terminales de potencia del equipo.

Figura 1.

Prueba de Hardware Diodos

Para revisar el puente rectificador se hace en dos formas, una en conducción y otra en
capacidad de bloqueo:

1. En conducción se prueba que el diodo conduzca bien y que no este abierto,

normalmente en los diodos hay que vencer un pequeño potencial que es el que
muestra el multímetro en modo probador de diodos es un valor cercano a 0.33V.

Para realizar la medición, ponemos la punta positiva del multímetro en cada una de las
borneras de alimentación del variador (L1, L2, L3) y la punta negativa en la bornera

¿Cómo realizar la prueba de Hardware de diodos e IGBT’s un

variador MM4? 1/3
 Hotline Técnica AAN – SD – FAQ

ID: 0072

positiva del bus DC (DC+/B+), eso para la parte del puente que rectifica en la onda
positiva.

Para la parte del puente que rectifica en la onda negativa, la punta roja del multímetro se
debe poner en la bornera negativa del bus DC (DC-) y la punta negra se pone en cada
una de las borneras de alimentación del variador (L1, L2, L3).

Revisión en modo de conducción del puente rectificador:

Tabla 1.
Diodo D1 D2 D3 D4 D5 D6
Punta Positiva en: L1 L2 L3 DC- DC- DC-
Punta Negativa en: DC+ DC+ DC+ L1 L2 L3
Continuidad = Si, cercano a: 0,33V 0,33V 0,33V 0,33V 0,33V 0,33V

2. En capacidad de bloqueo se prueba que el diodo no permita el paso de corriente en

sentido inverso, entonces cuando se prueba con el multímetro en modo probador
de diodos, este debe marcar abierto.

Revisión de la capacidad de bloqueo

Tabla 2.
Diodo D1 D2 D3 D4 D5 D6
Punta Positiva en: DC+ DC+ DC+ L1 L2 L3
Punta Negativa en: L1 L2 L3 DC- DC- DC-
Continuidad = No NO NO NO NO NO NO

El mismo procedimiento se realiza para los diodos que están en paralelo a los IGBT’s del
inversor del equipo.

Figura 2.

¿Cómo realizar la prueba de Hardware de diodos e IGBT’s un

variador MM4? 2/3
 Hotline Técnica AAN – SD – FAQ

ID: 0072

Prueba de Hardware IGBT’s

Para probar los IGBT’s del variador, se verifica el aislamiento de los mismos usando un
multímetro en modo medidor de resistencias. Para garantizar que el IGBT esta en buenas
condiciones el valor medido debe ser mayor que KΩ.

Tabla 3.
IGBT 1 2 3 4 5 6
Punta Positiva en: DC+ DC+ DC+ U V W
Punta Negativa en: U V W DC- DC- DC-
Continuidad = Si, cercano a: >KΩ >KΩ >KΩ >KΩ >KΩ >KΩ

Figura 3.

En caso de que la unidad de potencia tenga la capacidad de regenerar energía a la red,

indica que tiene IGBT’s en paralelo a los diodos del rectificador, por lo que se realiza el
mismo procedimiento con las terminales de entrada.
